公布日：2022.07.29
申請日：2022.04.27
分類號：C02F9/10(2006.01)I;C02F1/00(2006.01)N;C02F1/44(2006.01)N;C02F1/66(2006.01)N;C02F101/30(2006.01)N
摘要
本發明公開了一種基于PTFE膜蒸餾處理的有機廢水零排放系統，包括預處理系統、過濾系統、PTFE膜蒸餾系統、固液分離系統，預處理系統用于對高濃度工業有機廢水進行PH值調節；過濾系統用于在高濃度工業有機廢水預處理后，對高濃度工業有機廢水進行過濾；PTFE膜蒸餾系統用于對經過濾后的高濃度工業有機廢水進行蒸餾處理，形成晶漿混合液；固液分離系統用于對濃縮后的晶漿混合液進行冷卻結晶，產生的結晶鹽直接回用或用于其他，產生的飽和母液經泵打回PTFE膜蒸餾系統進行二次處理，本發明適用于廢水處理，本發明系統能夠處理各種高濃度、高鹽分、難降解有機廢水，將高濃度有機廢水深度處理后達標回用、實現零排放和回收鹽分進行資源化利用。
權利要求書
1.一種基于PTFE膜蒸餾處理的有機廢水零排放系統，其特征在于：包括預處理系統、過濾系統、PTFE膜蒸餾系統、固液分離系統，其中：所述預處理系統用于對高濃度工業有機廢水進行PH值調節；所述過濾系統用于在高濃度工業有機廢水預處理后，對高濃度工業有機廢水進行過濾；所述PTFE膜蒸餾系統用于對經過濾后的高濃度工業有機廢水進行蒸餾處理，形成晶漿混合液；所述固液分離系統用于對濃縮后的晶漿混合液進行冷卻結晶，產生的結晶鹽直接回用或用于其他，產生的飽和母液經泵打回PTFE膜蒸餾系統進行二次處理。
2.如權利要求1所述的一種基于PTFE膜蒸餾處理的有機廢水零排放系統，其特征在于：所述預處理系統中對高濃度工業有機廢水進行PH值調節具體是通過向高濃度工業有機廢水中加入PH值調節劑，使高濃度工業有機廢水產生中和反應，析出部分鹽類。
3.如權利要求1所述的一種基于PTFE膜蒸餾處理的有機廢水零排放系統，其特征在于：所述過濾系統中的過濾具體是過濾高濃度工業有機廢水中的懸浮顆粒物、膠體及油物。
4.如權利要求1所述的一種基于PTFE膜蒸餾處理的有機廢水零排放系統，其特征在于：所述PTFE膜蒸餾系統中對過濾后的高濃度工業有機廢水進行蒸餾時，產生冷凝水和不冷凝氣體，其中，所述冷凝水直接回用或用于其他，所述不冷凝氣體直接排出高濃度工業有機廢水零排放系統。
5.如權利要求1所述的一種基于PTFE膜蒸餾處理的有機廢水零排放系統，其特征在于：所述固液分離系統具體是通過冷卻結晶罐對晶漿混合液進行冷卻結晶，冷卻結晶后產生鹽以及飽和母液，其中，所述鹽直接回用或用于其他，所述飽和母液經泵打回PTFE膜蒸餾系統進行二次處理。
6.如權利要求1-5中任一所述的一種基于PTFE膜蒸餾處理的高濃度工業有機廢水零排放工藝，其特征在于：具體工藝流程如下：通過預處理系統對高濃度工業有機廢水進行PH值調節，使高濃度工業有機廢水產生中和反應，析出部分鹽類；通過過濾系統對預處理后的高濃度工業有機廢水進行過濾，過濾去除高濃度工業有機廢水中的懸浮顆粒物、膠體及油物；通過PTFE膜蒸餾系統對經過濾后的高濃度工業有機廢水進行蒸餾處理，形成晶漿混合液，并產生冷凝水和不冷凝氣體，其中，冷凝水直接回用或用于其他，不冷凝氣體直接排出高濃度工業有機廢水零排放系統；通過固液分離系統對濃縮后的晶漿混合液進行冷卻結晶，產生的結晶鹽直接回用或用于其他，產生的飽和母液經泵打回PTFE膜蒸餾系統進行二次處理。
發明內容
本發明的目的在于克服現有技術的缺陷，提供一種基于PTFE膜蒸餾處理的有機廢水零排放系統。
為實現上述目的，本發明采用了如下技術方案：
一種基于PTFE膜蒸餾處理的有機廢水零排放系統，包括預處理系統、過濾系統、PTFE膜蒸餾系統、固液分離系統，其中：
所述預處理系統用于對高濃度工業有機廢水進行PH值調節；
所述過濾系統用于在高濃度工業有機廢水預處理后，對高濃度工業有機廢水進行過濾；
所述PTFE膜蒸餾系統用于對經過濾后的高濃度工業有機廢水進行蒸餾處理，形成晶漿混合液；
所述固液分離系統用于對濃縮后的晶漿混合液進行冷卻結晶，產生的結晶鹽直接回用或用于其他，產生的飽和母液經泵打回PTFE膜蒸餾系統進行二次處理。
在一種可能的實現方式中，所述預處理系統中對高濃度工業有機廢水進行PH值調節具體是通過向高濃度工業有機廢水中加入PH值調節劑，使高濃度工業有機廢水產生中和反應，析出部分鹽類。
在一種可能的實現方式中，所述過濾系統中的過濾具體是過濾高濃度工業有機廢水中的懸浮顆粒物、膠體及油物。
在一種可能的實現方式中，所述PTFE膜蒸餾系統中對過濾后的高濃度工業有機廢水進行蒸餾時，產生冷凝水和不冷凝氣體，其中，所述冷凝水直接回用或用于其他，所述不冷凝氣體直接排出高濃度工業有機廢水零排放系統。
在一種可能的實現方式中，所述固液分離系統具體是通過冷卻結晶罐對晶漿混合液進行冷卻結晶，冷卻結晶后產生鹽以及飽和母液，其中，所述鹽直接回用或用于其他，所述飽和母液經泵打回PTFE膜蒸餾系統進行二次處理。

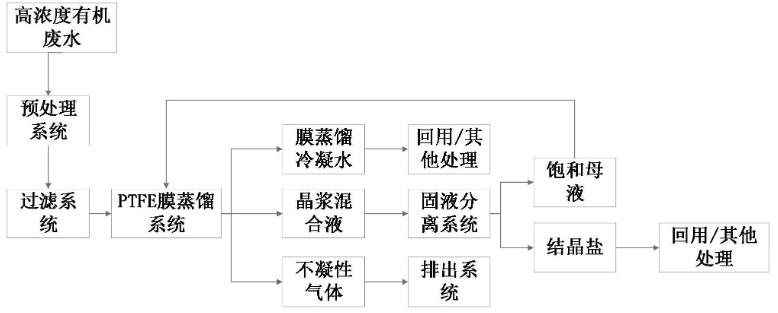

本發明還公開了一種基于PTFE膜蒸餾處理的高濃度工業有機廢水零排放工藝，具體工藝流程如下：
通過預處理系統對高濃度工業有機廢水進行PH值調節，使高濃度工業有機廢水產生中和反應，析出部分鹽類；
通過過濾系統對預處理后的高濃度工業有機廢水進行過濾，過濾去除高濃度工業有機廢水中的懸浮顆粒物、膠體及油物；
通過PTFE膜蒸餾系統對經過濾后的高濃度工業有機廢水進行蒸餾處理，形成晶漿混合液，并產生冷凝水和不冷凝氣體，其中，冷凝水直接回用或用于其他，不冷凝氣體直接排出高濃度工業有機廢水零排放系統；
通過固液分離系統對濃縮后的晶漿混合液進行冷卻結晶，產生的結晶鹽直接回用或用于其他，產生的飽和母液經泵打回PTFE膜蒸餾系統進行二次處理。
本發明中，通過將預處理系統、過濾系統、PTFE膜蒸餾系統、固液分離系統相結合，能夠處理各種高濃度、高鹽分、難降解有機廢水，將高濃度有機廢水深度處理后達標回用、實現零排放和回收鹽分進行資源化利用。
（發明人：尹世寶;張鋒;周揚）
