公布日：2022.11.22

申請日：2022.09.07

分類號：C02F1/461(2006.01)I;C02F9/06(2006.01)I;C02F1/72(2006.01)N;C02F1/52(2006.01)N;C02F1/28(2006.01)N;C02F103/16(2006.01)N

摘要

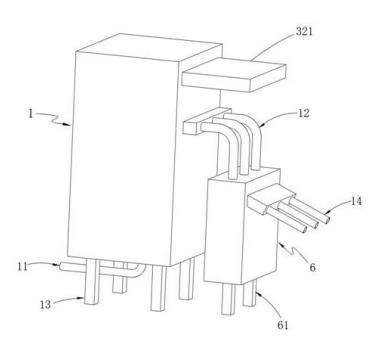

本發明提供了一種電鍍含氰及重金屬廢水生化處理系統，包括：反應罐；鐵碳微電解機構；刷洗機構；攪拌機構，所述刷洗機構對所述鐵碳微電解機構內的鐵碳塊外表壁進行刷洗，所述攪拌機構對所述反應罐內的廢水進行攪拌；所述鐵碳微電解機構包括：鐵碳微電解組件，兩組所述鐵碳微電解組件相對設置；切換組件，所述切換組件對兩組所述鐵碳微電解組件的工作狀態進行切換。本發明通過攪拌機構對反應罐內的廢水進行攪拌；通過刷洗機構對鐵碳微電解機構內的鐵碳塊外表壁進行刷洗，及時將鐵碳塊外表壁的鈍化膜去除，提高對廢水的處理效果。

權利要求書

1.一種電鍍含氰及重金屬廢水生化處理系統，包括：反應罐；其特征在于，還包括：鐵碳微電解機構；刷洗機構；攪拌機構，所述刷洗機構對所述鐵碳微電解機構內的鐵碳塊外表壁進行刷洗，所述攪拌機構對所述反應罐內的廢水進行攪拌；所述鐵碳微電解機構包括：鐵碳微電解組件，兩組所述鐵碳微電解組件相對設置；切換組件，所述切換組件對兩組所述鐵碳微電解組件的工作狀態進行切換。

2.根據權利要求1所述的一種電鍍含氰及重金屬廢水生化處理系統，其特征在于，所述切換組件包括：擋板，設于所述反應罐內的所述擋板兩側開設有滑動槽；擺動塊，所述擺動塊轉動設于所述擋板上；滑動桿，所述滑動桿滑動設于所述擺動塊內；滑動塊，所述滑動塊滑動設于所述滑動槽內，所述鐵碳微電解組件安裝于所述滑動塊上；轉動套，轉動設于所述滑動塊上的所述轉動套與所述滑動桿的末端連接；避讓部，所述避讓部防止所述鐵碳微電解組件切換時產生干涉。

3.根據權利要求2所述的一種電鍍含氰及重金屬廢水生化處理系統，其特征在于，所述鐵碳微電解組件包括：殼體；固定塊a，所述固定塊a安裝于所述殼體中央；轉動桿，多組所述轉動桿安裝于所述殼體內；封閉部，所述封閉部設于所述殼體上；傳動部，所述傳動部驅動所述轉動桿轉動；所述封閉部包括：轉動塊a，所述轉動塊a安裝于所述殼體上；收卷軸，所述收卷軸設于所述轉動塊a內；隔離網，所述隔離網收卷于所述收卷軸上；連接桿b，所述連接桿b安裝于所述隔離網上，所述殼體內開設有滑槽a；滑塊，安裝于所述連接桿b上的所述滑塊在所述滑槽a內滑動；直線驅動件a，所述直線驅動件a設于所述反應罐頂部；推動塊，所述推動塊設于所述直線驅動件a的輸出端；直線驅動件b，所述直線驅動件b安裝于所述推動塊上；U形夾塊，所述U形夾塊安裝于所述直線驅動件b的輸出端；鎖扣單元，所述鎖扣單元用于鎖住所述連接桿b的位置。

4.根據權利要求3所述的一種電鍍含氰及重金屬廢水生化處理系統，其特征在于，所述傳動部包括：圓盤，所述圓盤安裝于所述固定塊a上；環形齒環，所述環形齒環轉動設于所述圓盤內；錐齒輪a，所述錐齒輪a安裝于所述轉動桿上；中心軸，所述中心軸轉動設于所述固定塊a內；錐齒輪b，多組所述錐齒輪b安裝于所述中心軸上且與所述錐齒輪a相嚙合；齒輪d，所述齒輪d安裝于所述中心軸一端且與所述環形齒環相嚙合；轉盤，所述轉盤安裝于所述環形齒環上，所述轉盤內開設有一字槽。

5.根據權利要求4所述的一種電鍍含氰及重金屬廢水生化處理系統，其特征在于，所述刷洗機構包括：刷洗組件；隔離組件；所述隔離組件對所述殼體內的鐵碳塊進行隔離區分后，所述刷洗組件對所述殼體內的鐵碳塊外表壁進行刷洗。

6.根據權利要求5所述的一種電鍍含氰及重金屬廢水生化處理系統，其特征在于，所述刷洗組件包括：盒體；固定塊b，所述固定塊b安裝于所述盒體內；運動皮帶，所述運動皮帶在所述固定塊b外側滑動；毛刷，所述毛刷設于所述運動皮帶的外側；傳動軸a，所述傳動軸a轉動設于所述固定塊b內；齒輪f，所述齒輪f安裝于所述傳動軸a上；卡塊，所述卡塊安裝于所述運動皮帶內側且與所述齒輪f相嚙合；T形條，所述T形條安裝于所述運動皮帶內側，所述固定塊b內開設有T形槽，所述固定塊b內開設有避讓槽。

7.根據權利要求6所述的一種電鍍含氰及重金屬廢水生化處理系統，其特征在于，所述隔離組件包括：防護罩，所述防護罩安裝于所述反應罐一側；直線驅動件c，所述直線驅動件c設于所述防護罩內；運動塊，所述運動塊安裝于所述直線驅動件c的輸出端，所述殼體內開設有多組滑槽b；間隔塊，多組所述間隔塊安裝于所述運動塊上，所述間隔塊插入所述滑槽b內；旋轉部，所述旋轉部驅動所述殼體內的鐵碳塊旋轉。

8.根據權利要求7所述的一種電鍍含氰及重金屬廢水生化處理系統，其特征在于，所述旋轉部包括：凹槽，所述凹槽開設于所述間隔塊內；傳動軸b，多組所述傳動軸b安裝于所述凹槽內；旋轉桿，所述旋轉桿安裝于所述傳動軸b上；齒輪c，所述齒輪c安裝于所述傳動軸b上且相互嚙合；鎖扣單元包括：中心桿a，所述中心桿a安裝于所述殼體上；Z形夾塊，兩組交叉設置的所述Z形夾塊轉動設于所述中心桿a上，所述Z形夾塊內開設有斜導向槽和夾槽；彈簧a，所述彈簧a設于兩組所述Z形夾塊之間。

9.根據權利要求8所述的一種電鍍含氰及重金屬廢水生化處理系統，其特征在于，所述攪拌機構包括：中心桿b，所述中心桿b設于所述反應罐底部；轉動塊b，所述轉動塊b安裝于所述中心桿b頂部；攪拌塊，所述攪拌塊安裝于所述轉動塊b兩側；固定桿，所述固定桿安裝于所述轉動塊b上；一字塊a，所述一字塊a安裝于所述固定桿上；噴氣嘴，多組所述噴氣嘴安裝于所述轉動塊b上；所述固定塊b底部安裝有連接桿a，所述連接桿a上安裝有一字塊b。

10.根據權利要求9所述的一種電鍍含氰及重金屬廢水生化處理系統，其特征在于，所述避讓部包括：驅動桿，所述驅動桿安裝于所述轉動塊a上；齒輪e，所述齒輪e安裝于所述驅動桿上；直線驅動件d，所述直線驅動件d設于所述反應罐內；齒條板，所述齒條板安裝于所述直線驅動件d的輸出端，所述滑動塊內開設有容納槽；彈簧b，所述彈簧b設于所述容納槽內且套設于所述驅動桿外側；固定環，所述固定環安裝于所述彈簧b兩端，其中一個所述固定環安裝于所述容納槽內，另一個所述固定環安裝于所述驅動桿上。

發明內容

本發明的目的是針對現有技術的不足之處，提供一種電鍍含氰及重金屬廢水生化處理系統，通過攪拌機構對反應罐內的廢水進行攪拌；通過刷洗機構對鐵碳微電解機構內的鐵碳塊外表壁進行刷洗，及時將鐵碳塊外表壁的鈍化膜去除，提高對廢水的處理效果。

為實現上述目的，本發明提供如下技術方案：一種電鍍含氰及重金屬廢水生化處理系統，包括：反應罐；鐵碳微電解機構；刷洗機構；攪拌機構，所述刷洗機構對所述鐵碳微電解機構內的鐵碳塊外表壁進行刷洗，所述攪拌機構對所述反應罐內的廢水進行攪拌；所述鐵碳微電解機構包括：鐵碳微電解組件，兩組所述鐵碳微電解組件相對設置；切換組件，所述切換組件對兩組所述鐵碳微電解組件的工作狀態進行切換。

所述切換組件包括：擋板，設于所述反應罐內的所述擋板兩側開設有滑動槽；擺動塊，所述擺動塊轉動設于所述擋板上；滑動桿，所述滑動桿滑動設于所述擺動塊內；滑動塊，所述滑動塊滑動設于所述滑動槽內，所述鐵碳微電解組件安裝于所述滑動塊上，轉動套，轉動設于所述滑動塊上的轉動套與所述滑動桿的末端連接；避讓部，所述避讓部防止所述鐵碳微電解組件切換時產生干涉。

所述鐵碳微電解組件包括：殼體；固定塊a，所述固定塊a安裝于所述殼體中央；轉動桿，多組所述轉動桿安裝于所述殼體內；封閉部，所述封閉部設于所述殼體上；傳動部，所述傳動部驅動所述轉動桿轉動；所述封閉部包括：轉動塊a，所述轉動塊a安裝于所述殼體上；收卷軸，所述收卷軸設于所述轉動塊a內；隔離網，所述隔離網收卷于所述收卷軸上；連接桿b，所述連接桿b安裝于所述隔離網上，所述殼體內開設有滑槽a；滑塊，安裝于所述連接桿b上的所述滑塊在所述滑槽a內滑動；直線驅動件a，所述直線驅動件a設于所述反應罐頂部；推動塊，所述推動塊設于所述直線驅動件a的輸出端；直線驅動件b，所述直線驅動件b安裝于所述推動塊上；U形夾塊，所述U形夾塊安裝于所述直線驅動件b的輸出端；鎖扣單元，所述鎖扣單元用于鎖住所述連接桿b的位置。

所述傳動部包括：圓盤，所述圓盤安裝于所述固定塊a上；環形齒環，所述環形齒環轉動設于所述圓盤內；錐齒輪a，所述錐齒輪a安裝于所述轉動桿上；中心軸，所述中心軸轉動設于所述固定塊a內；錐齒輪b，多組所述錐齒輪b安裝于所述中心軸上且與所述錐齒輪a相嚙合；齒輪d，所述齒輪d安裝于所述中心軸一端且與所述環形齒環相嚙合；轉盤，所述轉盤安裝于所述環形齒環上，所述轉盤內開設有一字槽。

所述刷洗機構包括：刷洗組件；隔離組件；所述隔離組件對所述殼體內的鐵碳塊進行隔離區分后，所述刷洗組件對所述殼體內的鐵碳塊外表壁進行刷洗。

所述刷洗組件包括：盒體；固定塊b，所述固定塊b安裝于所述盒體內；運動皮帶，所述運動皮帶在所述固定塊b外側滑動；毛刷，所述毛刷設于所述運動皮帶的外側；傳動軸a，所述傳動軸a轉動設于所述固定塊b內；齒輪f，所述齒輪f安裝于所述傳動軸a上；卡塊，所述卡塊安裝于所述運動皮帶內側且與所述齒輪f相嚙合；T形條，所述T形條安裝于所述運動皮帶內側，所述固定塊b內開設有T形槽，所述固定塊b內開設有避讓槽。

所述隔離組件包括：防護罩，所述防護罩安裝于所述反應罐一側；直線驅動件c，所述直線驅動件c設于所述防護罩內；運動塊，所述運動塊安裝于所述直線驅動件c的輸出端，所述殼體內開設有多組滑槽b；間隔塊，多組所述間隔塊安裝于所述運動塊上，所述間隔塊插入所述滑槽b內；旋轉部，所述旋轉部驅動所述殼體內的鐵碳塊旋轉。

所述旋轉部包括：凹槽，所述凹槽開設于所述間隔塊內；傳動軸b，多組所述傳動軸b安裝于所述凹槽內；旋轉桿，所述旋轉桿安裝于所述傳動軸b上；齒輪c，所述齒輪c安裝于所述傳動軸b上且相互嚙合；鎖扣單元包括：中心桿a，所述中心桿a安裝于所述殼體上；Z形夾塊，兩組所述Z形夾塊轉動設于所述中心桿a上，所述Z形夾塊內開設有斜導向槽和夾槽；彈簧a，所述彈簧a設于兩組所述Z形夾塊之間。

所述攪拌機構包括：中心桿b，所述中心桿b設于所述反應罐底部；轉動塊b，所述轉動塊b安裝于所述中心桿b頂部；攪拌塊，所述攪拌塊安裝于所述轉動塊b兩側；固定桿，所述固定桿安裝于所述轉動塊b上；一字塊a，所述一字塊a安裝于所述固定桿上；噴氣嘴，所述噴氣嘴安裝于所述轉動塊b上；所述固定塊b底部安裝有連接桿a，所述連接桿a上安裝有一字塊b。

所述避讓部包括：驅動桿，所述驅動桿安裝于所述轉動塊a上；齒輪e，所述齒輪e安裝于所述驅動桿上；直線驅動件d，所述直線驅動件d設于所述反應罐內；齒條板，所述齒條板安裝于所述直線驅動件d的輸出端，所述滑動塊內開設有容納槽；彈簧b，所述彈簧b設于所述容納槽內；固定環，所述固定環安裝于所述彈簧b兩端，其中一個所述固定環安裝于所述容納槽內，另一個所述固定環安裝于所述驅動桿上。

本發明的有益效果在于：

（1）本發明通過攪拌機構對反應罐內的廢水進行攪拌；通過刷洗機構對鐵碳微電解機構內的鐵碳塊外表壁進行刷洗，及時將鐵碳塊外表壁的鈍化膜去除，提高對廢水的處理效果。

（2）本發明通過直線驅動件a和直線驅動件b驅使U形夾塊夾住連接桿b，驅使連接桿b運動離開夾槽，彈簧a受力壓縮，帶動收卷軸轉動對隔離網進行收卷，驅使隔離網離開殼體頂部，使殼體內的鐵碳塊裸露出來，便于后續刷洗機構對殼體內的鐵碳塊進行刷洗。

（3）本發明通過直線驅動件d驅動齒條板運動，帶動齒輪e轉動，進而驅動鐵碳微電解組件處于豎直狀態，兩個鐵碳微電解組件相向運動就不會產生干涉，待鐵碳微電解組件運動至指定工位時，直線驅動件d驅動齒條板運動使其與齒輪e脫離嚙合，在彈簧b彈力作用下，鐵碳微電解組件恢復至水平狀態。

（4）本發明通過直線驅動件c驅動間隔塊插入滑槽b內，間隔塊將殼體內的鐵碳塊隔離劃分區域，間隔塊起到隔離的作用，防止刷洗機構對鐵碳塊刷洗時鐵碳塊在殼體內產生堆積。

（5）本發明通過底部的鐵碳微電解組件向下運動，一字塊a從底部插入一字槽內，電機驅動固定桿轉動，帶動轉盤和齒輪d轉動，驅動中心軸轉動，進而驅使轉動桿轉動，實現殼體內的鐵碳塊發生翻轉，防止鐵碳塊之間發生板結。

（6）本發明通過切換組件對兩組鐵碳微電解組件的工作狀態進行切換，底部的鐵碳微電解組件對廢水進行處理，刷洗機構對頂部的鐵碳微電解組件內的鐵碳塊外表壁進行刷洗，便于下一個切換工序的運行。

（發明人：張穩;馬志強;謝富平;邱鐘強;陳永紅;吳緒軍）
