公布日：2022.10.11
申請日：2022.07.14
分類號：C02F9/06(2006.01)I;C02F101/20(2006.01)N;C02F103/34(2006.01)N
摘要
本發明公開了一種廢水深度處理工藝及其系統，包括以下步驟：S1，去除大顆粒懸浮物；S2，過濾無法下沉的細懸浮顆粒；S3，吸附COD；S4，反洗。采用PAC混凝劑、DTC重捕劑和珍珠巖混合加入的方式，充分利用了混凝和重捕反應，同時利用珍珠巖作為初始反應載體，使反應效果疊加，在反應場中同時具有壓縮雙電層、吸附電中和、吸附架橋、網捕作用，去除廢水中大顆粒懸浮物，之后通過濾珠室過濾，過濾細懸浮顆粒，從而去除水中的濁度，之后通過離子交換室吸附水中的COD，使得廢水中的COD達到降低100mg/L的功能，從而出水確保重金屬及COD都能達到提標要求。
權利要求書
1.一種廢水深度處理工藝，其特征在于，包括以下步驟：S1，去除大顆粒懸浮物，將芯片封測廢水先經過原有污水站處理，之后將處理過的廢水中混合投入珍珠鹽、PAC、少量DTC，使得廢水在濾珠一步凈水器（1）內進行混凝和重捕反應，去除廢水中大顆粒懸浮物，初步去除水中的濁度；S2，過濾無法下沉的細懸浮顆粒，將經過步驟S1去除大顆粒懸浮物后的廢水通過濾珠一步凈水器（1）中的濾珠室過濾，過濾細懸浮顆粒，進一步去除水中的濁度；S3，吸附COD，將經過步驟S2過濾無法下沉的細懸浮顆粒的廢水通過濾珠一步凈水器（1）中的離子交換室，吸附水中COD，出水確保重金屬及COD都能達到提標要求，將達標后的廢水輸送至達標水箱；S4，反洗，根據壓差對濾珠一步凈水器（1）進行反洗，從達標水箱內通過反洗泵抽水部分水至濾珠一步凈水器（1）內，對濾珠一步凈水器（1）內部進行反洗，反洗后的水循環至排放前水池，之后重復S1至S3的步驟進行過濾。
2.根據權利要求1所述的一種廢水深度處理工藝，其特征在于，S1步驟中產生的大顆粒懸浮物通過定時排泥的方式，從濾珠一步凈水器（1）的底部排出。
3.一種廢水深度處理系統，其特征在于，包括有依次連接的提升泵、混合器、濾珠一步凈水器（1）、達標水箱，所述濾珠一步凈水器（1）與所述達標水箱之間還設有反洗泵。
4.根據權利要求3所述的一種廢水深度處理系統，其特征在于，所述濾珠一步凈水器（1）包括有殼體（11）、所述殼體（11）自下而上分為混凝重捕反應區（12）、濾珠過濾層（13）、離子交換層（14），所述殼體（11）位于混凝重捕反應區（12）的區域設有進水口（111），所述殼體（11）位于所述離子交換層（14）上方的位置處設有出水口（112），所述殼體（11）的底部設有排泥口（113），所述殼體（11）的頂部設有反洗口（114）。
5.根據權利要求4所述的一種廢水深度處理系統，其特征在于，所述濾珠過濾層（13）內填充490-510mm泡沫濾珠，泡沫濾珠是由聚苯乙烯樹脂顆料加入石油液化氣經高溫兩次發泡制成的白色球狀濾料，發泡程度為原料顆粒的40倍以上。
6.根據權利要求4所述的一種廢水深度處理系統，其特征在于，所述離子交換層（14）采用大孔離子吸附樹脂。
7.根據權利要求4所述的一種廢水深度處理系統，其特征在于，混凝重捕反應區（12）內設有L型進水管（15），所述L型進水管（15）由橫管（151）與豎管（152）組成，所述橫管（151）與所述進水口（111）連接，所述豎管（152）的出水口朝上。
8.根據權利要求7所述的一種廢水深度處理系統，其特征在于，所述豎管（152）的頂部設有擋罩（16），所述擋罩（16）包括有自下而上直徑依次縮小的圓錐臺罩體（161），所述圓錐臺罩體（161）的底部中心設有固定環（162），所述固定環（162）與圓錐臺罩體（161）之間設有固定柱（163），所述固定柱（163）沿著所述固定環（162）的圓周方向上陣列分布有四個，相鄰兩個固定柱（163）之間成型有通水孔（164）。
9.根據權利要求8所述的一種廢水深度處理系統，其特征在于，所述圓錐臺罩體（161）的內側壁上設有截面呈齒狀的降速筒（165）。
10.根據權利要求8所述的一種廢水深度處理系統，其特征在于，所述豎管（152）的外側壁上套設固定有安裝環（153），所述安裝環（153）的上表面至下表面開設有異型安裝孔（154），所述異型安裝孔（154呈圓周均布在安裝環（153）上，所述固定環（162）的底部設有與所述異型安裝孔（154）相對應的安裝螺栓（166），所述異性安裝孔（154）包括有第一孔（155）與第二孔（156），所述第一孔（155）的直徑大于所述第二孔（156）的直徑，所述第一孔（155）與第二孔（156）并列布置且所述第一孔（155）與第二孔（156）的側面相連通，所述安裝螺栓（166）的頭部直徑小于第一孔（155）的直徑且大于第二孔（156）的直徑，所述安裝螺栓（166）的螺桿部直徑小于第二孔（156）的直徑。
發明內容
本發明的目的，是為了解決背景技術中的問題，提供一種廢水深度處理工藝及其系統。
本發明的上述技術目的是通過以下技術方案得以實現的：一種廢水深度處理工藝，包括以下步驟：S1，去除大顆粒懸浮物，將芯片封測廢水先經過原有污水站處理，原有污水站處理后的水，最后排放在排放前水池中，之后將處理過的廢水中混合投入珍珠鹽、PAC、少量DTC，使得廢水在濾珠一步凈水器內進行混凝和重捕反應，去除廢水中大顆粒懸浮物，初步去除水中的濁度；S2，過濾無法下沉的細懸浮顆粒，將經過步驟S1去除大顆粒懸浮物后的廢水通過濾珠一步凈水器中的濾珠室過濾，過濾無法下沉的細懸浮顆粒，進一步去除水中的濁度；S3，吸附COD，將經過步驟S2過濾無法下沉的細懸浮顆粒的廢水通過濾珠一步凈水器中的離子交換室，吸附水中COD，出水確保重金屬及COD都能達到提標要求，將達標后的廢水輸送至達標水箱；S4，反洗，根據壓差對濾珠一步凈水器進行反洗，從達標水箱內通過反洗泵抽水部分水至濾珠一步凈水器內，對濾珠一步凈水器內部進行反洗，反洗后的水循環至排放前水池，之后重復S1至S3的步驟進行過濾。
S1步驟中產生的大顆粒懸浮物通過定時排泥的方式，從濾珠一步凈水器的底部排出。
本發明壓縮雙電層是指向廢水中投加電解質，降低膠體的電位，使膠體顆粒相互積聚沉降;吸附電中和是指膠粒表面不同電荷相互部分或全部中和，從而降低了膠粒間的排斥力，從而去除膠粒；吸附架橋作用是指三價的離子或高分子絮凝劑溶于水后，會形成線性的高分子聚合物，線性結構的高分子聚合物可以吸附相聚較遠的膠粒，進而形成粗大的絮凝體得以沉降；網捕作用是指向水中投加金屬離子化學藥劑會有大量沉淀產生，沉淀物在沉降的過程中會吸附和網捕水中膠粒，與其同時沉降。

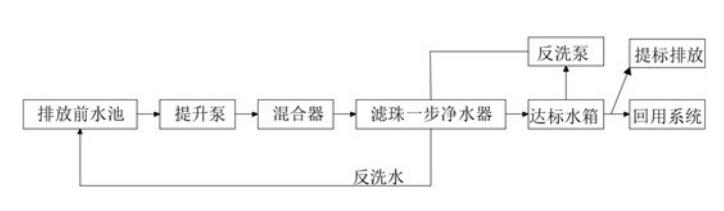

一種廢水深度處理系統，包括有依次連接的提升泵、混合器、濾珠一步凈水器、達標水箱，所述濾珠一步凈水器與所述達標水箱之間還設有反洗泵，所述濾珠一步凈水器包括有殼體、所述殼體自下而上分為混凝重捕反應區、濾珠過濾層、離子交換層，所述殼體位于混凝重捕反應區的區域設有進水口，所述殼體位于所述離子交換層上方的位置處設有出水口，所述殼體的底部設有排泥口，所述殼體的頂部設有反洗口。
通過提升泵將需要處理的廢水經過混合器與珍珠鹽、PAC、少量DTC混合，之后一起進入至濾珠一步凈水器進行處理，處理后的水排放在至達標水箱，使得處理后水中的重金屬及COD達到新的標準要求，從而符合排放。
通過反水泵從達標水箱內抽部分水至濾珠一步凈水器內，對濾珠一步凈水器內部的離子交換層和濾珠過濾層進行清洗，反洗后的水通過排泥口排放至排放前水池，之后重新進行深度處理，更加的環保。
優選地，所述濾珠過濾層內填充490-510mm泡沫濾珠，泡沫濾珠是由聚苯乙烯樹脂顆料加入石油液化氣經高溫兩次發泡制成的白色球狀濾料，發泡程度為原料顆粒的40倍以上，泡沫濾珠準密度：80-100g/cm3,若將泡沫濾珠覆蓋于壓力綜合凈水器的上部，當渾濁度500mg/L原水經過這種泡沫塑料顆粒過濾層過濾后，出水濁度可降低到約5mg/L。
優選地，所述離子交換層采用大孔離子吸附樹脂，通過大孔吸附樹脂吸附終端廢水中的有機物。
優選地，混凝重捕反應區內設有L型進水管，所述L型進水管由橫管與豎管組成，所述橫管與所述進水口連接，所述豎管的出水口朝上，通過出水口槽朝上的設計，使得水從出水口出來后再落入殼體的底部，從而使得大顆粒的懸浮物能夠沉淀到底部，同時能夠防止水流速快，導致反應沉降淀時間不夠的問題。
優選地，所述豎管的頂部設有擋罩，所述擋罩包括有自下而上直徑依次縮小的圓錐臺罩體，所述圓錐臺罩體的底部中心設有固定環，所述固定環與圓錐臺罩體之間設有固定柱，所述固定柱沿著所述固定環的圓周方向上陣列分布有四個，相鄰兩個固定柱之間成型有通水孔。
通過圓錐臺罩體的設計，使得水從豎管的出水口出來后能夠沿著與圓錐臺罩體的斜面向下流動，降低流速。
通過固定環將檔罩固定在豎管的外側壁上，通過圓錐臺罩體能夠阻擋水向上沖，防止水流的流速大時，水會直接向上沖，從而影響殼體頂部的過濾和吸附。
優選地，所述圓錐臺罩體的內側壁上設有截面呈齒狀的降速筒，通過截面呈齒狀的降速筒，使得水從豎管的出水口出來后，先通過圓錐臺罩體的頂部，之后依次經過呈齒狀的斜坡，每經過一次斜坡，流速就衰減一次，從而使得流速依次遞減，從而降低了流速，使得進水口的流速能夠調快，從而提高凈水效率。
優選地，所述豎管的外側壁上套設固定有安裝環，所述安裝環的上表面至下表面開設有異型安裝孔，所述異型安裝孔上，所述固定環的底部設有與所述異型安裝孔相對應的安裝螺栓，所述異性安裝孔包括有第一孔與第二孔，所述第一孔的直徑大于所述第二孔的直徑，所述第一孔與第二孔并列布置且所述第一孔與第二孔的側面相連通，所述安裝螺栓的頭部直徑小于第一孔的直徑且大于第二孔的直徑，所述安裝螺栓的螺桿部直徑小于第二孔的直徑。
通過安裝螺栓的頭部穿過第一孔，之后旋轉檔罩使得安裝螺旋的頭部卡在第二孔上，之后鎖緊安裝螺栓，便可安裝完畢，裝拆方式簡單便捷。
所述濾珠過濾層的下方、濾珠過濾層的上方以及離子交換層的上方均設有濾水帽層。
所述殼體的底部、所述殼體位于濾珠過濾層以及位于離子交換層的側壁均設有人孔，能夠便于后期的檢修。
綜上所述，本發明的有益效果：
1.本發明采用PAC混凝劑、DTC重捕劑和珍珠巖混合加入的方式，充分利用了混凝和重捕反應，同時利用珍珠巖作為初始反應載體，使反應效果疊加，在反應場中同時具有壓縮雙電層、吸附電中和、吸附架橋、網捕作用，去除廢水中大顆粒懸浮物，之后通過濾珠室過濾，過濾細懸浮顆粒，從而去除水中的濁度，之后通過離子交換室吸附水中的COD，使得廢水中的COD達到降低100mg/L的功能，從而出水確保重金屬及COD都能達到提標要求；
2.本發明在離子交換反應前，先通過混凝和重捕反應，一方面最大效率地去除了來水中的懸浮膠體顆粒，為離子交換反應提供了清澈水源，防止堵塞；另一方面，通過前期反應，大大改善了水環境中的pH值和電荷場，更有利于離子交換吸附過程；
3.本發明通過進水口使得廢水進入至混凝重捕反應區進行混凝和重捕反應，使得廢水中產生大顆粒懸浮物，大顆粒懸浮物由于受到重力下沉至殼體的底部，對廢水進行初步去濁，之后廢水向上升，通過濾珠過濾層將小顆粒無法下沉的懸浮物進行過濾，進一步對廢水進行去濁，使得廢水變得清澈，之后廢水上升至離子交換層，吸附COD，之后達標的水通過出水口排放至達標水箱，從而不僅高效的完成對污水站處理后的廢水進行深度處理，使得處理后的廢水符合新的標準要求，而且占地小，解決大多數封測企業沒有二次規劃生化處理的空間，給予水站的地方不足，沒有完全富余的地方供傳統提標設備排布的問題；
4.本發明通過截面呈齒狀的降速筒，使得水從豎管的出水口出來后，先通過圓錐臺罩體的頂部，之后依次經過呈齒狀的斜坡，每經過一次斜坡，流速就衰減一次，從而使得流速依次遞減，從而降低了流速，使得進水口的流速能夠調快，從而提高凈水效率。
（發明人：任曉哲;秦小偉;沈錦鵬;楊寧;胡昊;王倩霞;許旭）
