公布日：2022.07.29
申請日：2022.03.15
分類號：C25B9/60(2021.01)I;C25B9/65(2021.01)I;C25B15/02(2021.01)I;C25B15/08(2006.01)I;C25B9/00(2021.01)I;C25B1/50(2021.01)I;
C25B1/04(2021.01)I;C02F1/461(2006.01)I
摘要
一種含鹽廢水光伏電解脫鹽制氫系統和工藝，能夠?qū)⒑}廢水脫鹽工藝與電解制氫工藝運用于同一電化學工藝中，以含鹽廢水作為電解對象，一方面可以解決含鹽廢水脫鹽的問題，對含鹽廢水進行處理；另一方面可以解決電解制氫工藝中純水電導率低，導電性能差的問題，強化電解制氫過程中的電解活性，降低電解制氫過程的起始電壓，節約能源，降低成本。另外電能是采用太陽能光伏發電而來，由此可見，本發明是一種節能、環保、無污染的含鹽廢水處理技術。
權利要求書

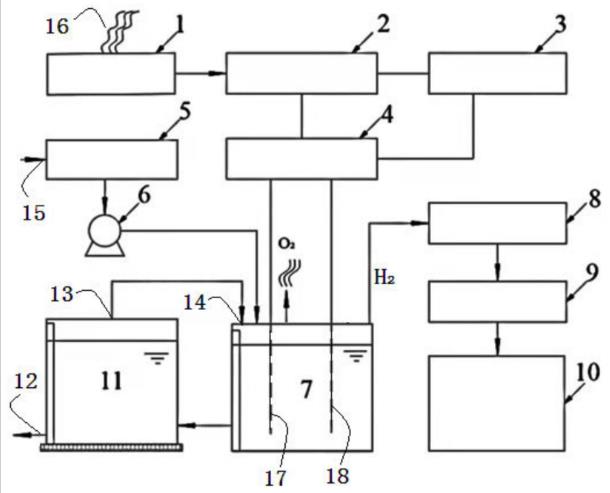

1.一種含鹽廢水光伏電解脫鹽制氫系統，其特征在于，包括待脫鹽濃水儲存池，光伏電源裝置，電解制氫單元，氫氣收儲裝置，以及除鹽單元，所述電解制氫單元分別連接所述待脫鹽濃水儲存池、所述光伏電源裝置、所述氫氣收儲裝置和所述除鹽單元，所述電解制氫單元包括插入待脫鹽濃水中的鈦基陽極板和復合層陰極板，所述鈦基陽極板連接所述光伏電源裝置的正極，所述復合層陰極板連接所述光伏電源裝置的負極，所述復合層陰極板包括鎳基金屬基體層和覆蓋層，所述覆蓋層為過渡金屬碳化物或過渡金屬氮化物或過渡金屬磷化物。
2.根據權利要求1所述的含鹽廢水光伏電解脫鹽制氫系統，其特征在于，所述覆蓋層呈孔網結構。
3.根據權利要求1所述的含鹽廢水光伏電解脫鹽制氫系統，其特征在于，所述待脫鹽濃水儲存池具有待脫鹽濃水進水口，所述待脫鹽濃水進水口連接海水淡化系統的濃鹽水輸出口，或膜分離法水處理系統的濃鹽水輸出口，或機械蒸發再壓縮法水處理系統的濃鹽水輸出口。
4.根據權利要求1所述的含鹽廢水光伏電解脫鹽制氫系統，其特征在于，所述待脫鹽濃水儲存池通過水泵連接所述電解制氫單元以將待脫鹽濃水泵入所述電解制氫單元的電解槽中。
5.根據權利要求1所述的含鹽廢水光伏電解脫鹽制氫系統，其特征在于，所述除鹽單元包括設置于除鹽槽體邊側底部的鹽分收集裝置連接口，和設置于除鹽槽體頂部或邊側上部的上清液回流輸出口，所述上清液回流輸出口連接所述電解制氫單元的上清液回流輸入口，所述電解制氫單元的邊側底部連接所述所述除鹽單元的邊側底部。
6.根據權利要求1所述的含鹽廢水光伏電解脫鹽制氫系統，其特征在于，所述光伏電源裝置包括直接迎向太陽光照射的太陽能電池板，所述太陽能電池板通過太陽能電源控制器分別連接蓄電池和主控制器，所述主控制器連接所述蓄電池。
7.根據權利要求1所述的含鹽廢水光伏電解脫鹽制氫系統，其特征在于，所述氫氣收儲裝置包括氫氣儲氣罐，所述氫氣儲氣罐通過氫氣干燥器連接氫氣收集器，所述氫氣收集器連接所述電解制氫單元。
8.一種含鹽廢水光伏電解脫鹽制氫工藝，其特征在于，包括以含鹽廢水作為電解對象，將所述含鹽廢水中作為溶劑的水分子通過電解生成氫氣和氧氣，所述氫氣進入氫氣收儲裝置，對濃縮后的鹽分進行回收；所述電解在電解制氫單元中進行，所述電解制氫單元由光伏電源裝置驅動，所述電解制氫單元包括插入含鹽廢水中的鈦基陽極板和復合層陰極板，所述鈦基陽極板連接所述光伏電源裝置的正極，所述復合層陰極板連接所述光伏電源裝置的負極，所述復合層陰極板包括鎳基金屬基體層和覆蓋層，所述覆蓋層為過渡金屬碳化物或過渡金屬氮化物或過渡金屬磷化物。
9.根據權利要求8所述的含鹽廢水光伏電解脫鹽制氫工藝，其特征在于，所述含鹽廢水為海水淡化濃鹽水，或膜分離法濃鹽水，或機械蒸發再壓縮法濃鹽水。
10.根據權利要求8所述的含鹽廢水光伏電解脫鹽制氫工藝，其特征在于，所述過渡金屬碳化物或過渡金屬氮化物或過渡金屬磷化物，以其較低析氫電位作為電解制氫過程的水分子電解催化劑助力屏蔽其他離子電解干擾。
發明內容
針對現有技術中存在的缺陷或不足，本發明提供一種含鹽廢水光伏電解脫鹽制氫系統和工藝。
本發明的技術解決方案如下：
一種含鹽廢水光伏電解脫鹽制氫系統，其特征在于，包括待脫鹽濃水儲存池，光伏電源裝置，電解制氫單元，氫氣收儲裝置，以及除鹽單元，所述電解制氫單元分別連接所述待脫鹽濃水儲存池、所述光伏電源裝置、所述氫氣收儲裝置和所述除鹽單元，所述電解制氫單元包括插入待脫鹽濃水中的鈦基陽極板和復合層陰極板，所述鈦基陽極板連接所述光伏電源裝置的正極，所述復合層陰極板連接所述光伏電源裝置的負極，所述復合層陰極板包括鎳基金屬基體層和覆蓋層，所述覆蓋層為過渡金屬碳化物或過渡金屬氮化物或過渡金屬磷化物。
所述覆蓋層呈孔網結構。
所述待脫鹽濃水儲存池具有待脫鹽濃水進水口，所述待脫鹽濃水進水口連接海水淡化系統的濃鹽水輸出口，或膜分離法水處理系統的濃鹽水輸出口，或機械蒸發再壓縮法水處理系統的濃鹽水輸出口。
所述待脫鹽濃水儲存池通過水泵連接所述電解制氫單元以將待脫鹽濃水泵入所述電解制氫單元的電解槽中。
所述除鹽單元包括設置于除鹽槽體邊側底部的鹽分收集裝置連接口，和設置于除鹽槽體頂部或邊側上部的上清液回流輸出口，所述上清液回流輸出口連接所述電解制氫單元的上清液回流輸入口，所述電解制氫單元的邊側底部連接所述所述除鹽單元的邊側底部。
所述光伏電源裝置包括直接迎向太陽光照射的太陽能電池板，所述太陽能電池板通過太陽能電源控制器分別連接蓄電池和主控制器，所述主控制器連接所述蓄電池。
所述氫氣收儲裝置包括氫氣儲氣罐，所述氫氣儲氣罐通過氫氣干燥器連接氫氣收集器，所述氫氣收集器連接所述電解制氫單元。
一種含鹽廢水光伏電解脫鹽制氫工藝，其特征在于，包括以含鹽廢水作為電解對象，將所述含鹽廢水中作為溶劑的水分子通過電解生成氫氣和氧氣，所述氫氣進入氫氣收儲裝置，對濃縮后的鹽分進行回收；所述電解在電解制氫單元中進行，所述電解制氫單元由光伏電源裝置驅動，所述電解制氫單元包括插入含鹽廢水中的鈦基陽極板和復合層陰極板，所述鈦基陽極板連接所述光伏電源裝置的正極，所述復合層陰極板連接所述光伏電源裝置的負極，所述復合層陰極板包括鎳基金屬基體層和覆蓋層，所述覆蓋層為過渡金屬碳化物或過渡金屬氮化物或過渡金屬磷化物。
所述含鹽廢水為海水淡化濃鹽水，或膜分離法濃鹽水，或機械蒸發再壓縮法濃鹽水。
所述過渡金屬碳化物或過渡金屬氮化物或過渡金屬磷化物，以其較低析氫電位作為電解制氫過程的水分子電解催化劑助力屏蔽其他離子電解干擾。
本發明的技術效果如下：本發明一種含鹽廢水光伏電解脫鹽制氫系統和工藝，能夠?qū)⒑}廢水脫鹽工藝與電解制氫工藝運用于同一電化學工藝中，以含鹽廢水作為電解對象，一方面可以解決含鹽廢水脫鹽的問題，對含鹽廢水進行處理；另一方面可以解決電解制氫工藝中純水電導率低，導電性能差的問題，強化電解制氫過程中的電解活性，降低電解制氫過程的起始電壓，節約能源，降低成本。另外電能是采用太陽能光伏發電而來，由此可見，本發明是一種節能、環保、無污染的含鹽廢水處理技術。
（發明人：劉彥華;宋煥明;韋少松;張利利;史玉）
