公布日：2022.05.24

申請日：2022.02.24

分類號：F16H57/04(2010.01)I;F16H57/023(2012.01)I

摘要

一種深水反壓污水處理專用減速機，屬于減速機技術領域，為了解決現有減速機其內部不便于利用傳動軸的旋轉來對減速機內部構件進行飛濺潤滑，導致其內部齒輪結構極易產生磨損，且因污水中含有大量的固態懸浮顆粒，在水的靜壓作用下，固態懸浮顆粒污水向減速機內部滲漏，極易使得減速機密封端面之間產生磨粒磨損的問題；本發明通過利用傳動軸的旋轉來聯動甩油環進行轉動，從而使得甩油環帶動潤滑油飛濺，對甩油環周圍的齒輪結構進行飛濺潤滑，輸出軸的旋轉聯動螺旋軸推動潤滑型油，使其產生軸向往外的分壓力，本發明實現了便于利用傳動軸的旋轉來對減速機內部構件進行飛濺潤滑，防止固態懸浮顆粒污水向減速機內部滲漏的效果。

權利要求書

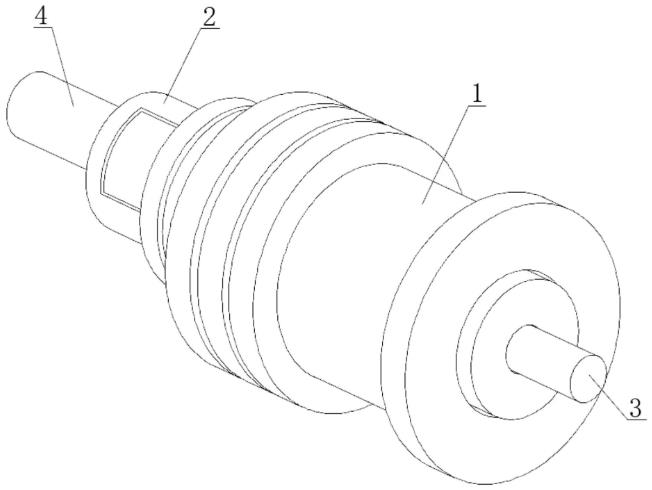

1.一種深水反壓污水處理專用減速機，包括第一箱體（1）和設置在第一箱體（1）內部的輸入軸（3），第一箱體（1）一側設置有第二箱體（2），第二箱體（2）內部設置有輸出軸（4），其特征在于：第一箱體（1）包括設置在第一箱體（1）內部的傳動軸（11）和設置在第一箱體（1）內部下端的潤滑油（12），傳動軸（11）外側設置有潤滑組件（13），潤滑組件（13）垂直的一端位置處于潤滑油（12）內部，傳動軸（11）一端與輸入軸（3）相連接；潤滑組件（13）包括套裝在傳動軸（11）外側的套裝組件（132）和套裝在套裝組件（132）外側的甩油環（131），潤滑組件（13）還包括開設在甩油環（131）內部的配合槽（134）和設置在甩油環（131）內部一端的伸縮組件（133），套裝組件（132）嵌合在配合槽（134）內部；伸縮組件（133）包括設置在甩油環（131）內部一端的固定塊（1331）和設置在固定塊（1331）內部的伸縮桿（1332），且伸縮桿（1332）設置兩組，兩組所述的伸縮桿（1332）一端與套裝組件（132）側面相連接，伸縮桿（1332）收縮時，遠離固定塊（1331）的甩油環（131）一端與潤滑油（12）相接觸，伸縮桿（1332）伸出時，設置有固定塊（1331）的甩油環（131）一端與潤滑油（12）相接觸。

2.根據權利要求1所述的一種深水反壓污水處理專用減速機，其特征在于：傳動軸（11）包括設置在傳動軸（11）外側的環形塊（111）和設置在環形塊（111）側面的環形槽（112），且環形塊（111）設置兩組，兩組所述的環形塊（111）間距形成安裝槽（113），套裝組件（132）套裝在安裝槽（113）外側。

3.根據權利要求2所述的一種深水反壓污水處理專用減速機，其特征在于：套裝組件（132）包括套裝在安裝槽（113）外側的軸承套（1321）和均勻設置在軸承套（1321）側面的滾珠（1322），且滾珠（1322）設置多組，滾珠（1322）嵌合在環形槽（112）內部，軸承套（1321）外側嵌合在配合槽（134）內部。

4.根據權利要求1所述的一種深水反壓污水處理專用減速機，其特征在于：甩油環（131）包括開設在甩油環（131）兩端一側的第一斜向槽（1311）和開設在甩油環（131）兩端另一側的第二斜向槽（1314），第一斜向槽（1311）和第二斜向槽（1314）的朝向相反，第一斜向槽（1311）外側設置有第一斜向孔（1312），且第一斜向孔（1312）的朝向與第一斜向槽（1311）的朝向相同，且設置多組，第二斜向槽（1314）外側設置有第二斜向孔（1315），第二斜向孔（1315）的朝向與第二斜向槽（1314）的朝向相同，且設置多組，甩油環（131）中間位置開設有濺油孔（1313），濺油孔（1313）設置多組。

5.根據權利要求1所述的一種深水反壓污水處理專用減速機，其特征在于：第二箱體（2）包括開設在第二箱體（2）內部的內腔（21）和設置在內腔（21）內壁的限位環（22），且限位環（22）設置多組，第二箱體（2）還包括設置在第二箱體（2）底部的油腔（23）。

6.根據權利要求5所述的一種深水反壓污水處理專用減速機，其特征在于：油腔（23）包括設置在油腔（23）一側的第一連通管（231）和設置在第一連通管（231）外側的第一泵體（232），第一連通管（231）與內腔（21）內部相連通，油腔（23）還包括設置在油腔（23）同一側的第二連通管（233），且第二連通管（233）外側設置有第二泵體（234），第二連通管（233）與內腔（21）內部相連通。

7.根據權利要求5所述的一種深水反壓污水處理專用減速機，其特征在于：輸出軸（4）包括設置在輸出軸（4）外側的配合環體（41）和螺旋軸（42），配合環體（41）設置多組，兩組所述的配合環體（41）之間的間距處與限位環（22）相匹配，螺旋軸（42）位置處于油腔（23）的正上方位置。

8.根據權利要求7所述的一種深水反壓污水處理專用減速機，其特征在于：螺旋軸（42）包括設置在螺旋軸（42）外側的第一螺旋體（421）、第二螺旋體（422）和第三螺旋體（423），且第三螺旋體（423）的直徑大于第二螺旋體（422）的直徑，第二螺旋體（422）的直徑大于第一螺旋體（421）的直徑。

9.根據權利要求7所述的一種深水反壓污水處理專用減速機，其特征在于：配合環體（41）、螺旋軸（42）、限位環（22）和潤滑組件（13）均實施離子軟氮化加后氧化復合處理，減速機內部的傳動齒輪均采用硬齒面齒輪。

發明內容

本發明的目的在于提供一種深水反壓污水處理專用減速機，解決了背景技術中傳統的深水反壓污水處理專用減速機在進行工作時，因其內部不便于利用傳動軸的旋轉來對減速機內部構件進行飛濺潤滑，導致其內部齒輪結構極易產生磨損，使得齒輪的傳動不夠精密，從而影響減速機的傳動效果，且聯動傳動軸的飛濺潤滑結構不便于進行調節，在潤滑效果足夠時，飛濺潤滑結構較為影響減速機的傳動效率，減速機在污水的深水處進行工作時，因污水中含有大量的固態懸浮顆粒，在水的靜壓作用下，固態懸浮顆粒污水向減速機內部滲漏，極易使得減速機密封端面之間產生磨粒磨損，而傳統減速機不便于在輸出軸位置設置螺旋組件，在輸出軸的旋轉作用下來推動減速機內部的液體，使之產生軸向往外的分壓力，阻止固態懸浮顆粒的浸入的問題。

為實現上述目的，本發明提供如下技術方案：一種深水反壓污水處理專用減速機，包括第一箱體和設置在第一箱體內部的輸入軸，第一箱體一側設置有第二箱體，第二箱體內部設置有輸出軸，第一箱體包括設置在第一箱體內部的傳動軸和設置在第一箱體內部下端的潤滑油，傳動軸外側設置有潤滑組件，潤滑組件垂直的一端位置處于潤滑油內部，傳動軸一端與輸入軸相連接；

潤滑組件包括套裝在傳動軸外側的套裝組件和套裝在套裝組件外側的甩油環，潤滑組件還包括開設在甩油環內部的配合槽和設置在甩油環內部一端的伸縮組件，套裝組件嵌合在配合槽內部。

進一步的，傳動軸包括設置在傳動軸外側的環形塊和設置在環形塊側面的環形槽，且環形塊設置兩組，兩組所述的環形塊間距形成安裝槽，套裝組件套裝在安裝槽外側。

進一步的，套裝組件包括套裝在安裝槽外側的軸承套和均勻設置在軸承套側面的滾珠，且滾珠設置多組，滾珠嵌合在環形槽內部，軸承套外側嵌合在配合槽內部。

進一步的，甩油環包括開設在甩油環兩端一側的第一斜向槽和開設在甩油環兩端另一側的第二斜向槽，第一斜向槽和第二斜向槽的朝向相反，第一斜向槽外側設置有第一斜向孔，且第一斜向孔的朝向與第一斜向槽的朝向相同，且設置多組，第二斜向槽外側設置有第二斜向孔，第二斜向孔的朝向與第二斜向槽的朝向相同，且設置多組，甩油環中間位置開設有濺油孔，濺油孔設置多組。

進一步的，伸縮組件包括設置在甩油環內部一端的固定塊和設置在固定塊內部的伸縮桿，且伸縮桿設置兩組，兩組所述的伸縮桿一端與套裝組件側面相連接，伸縮桿收縮時，遠離固定塊的甩油環一端與潤滑油相接觸，伸縮桿伸出時，設置有固定塊的甩油環一端與潤滑油相接觸。

進一步的，第二箱體包括開設在第二箱體內部的內腔和設置在內腔內壁的限位環，且限位環設置多組，第二箱體還包括設置在第二箱體底部的油腔。

進一步的，油腔包括設置在油腔一側的第一連通管和設置在第一連通管外側的第一泵體，第一連通管與內腔內部相連通，油腔還包括設置在油腔同一側的第二連通管，且第二連通管外側設置有第二泵體，第二連通管與內腔內部相連通。

進一步的，輸出軸包括設置在輸出軸外側的配合環體和螺旋軸，配合環體設置多組，兩組所述的配合環體之間的間距處與限位環相匹配，螺旋軸位置處于油腔的正上方位置。

進一步的，螺旋軸包括設置在螺旋軸外側的第一螺旋體、第二螺旋體和第三螺旋體，且第三螺旋體的直徑大于第二螺旋體的直徑，第二螺旋體的直徑大于第一螺旋體的直徑。

進一步的，配合環體、螺旋軸、限位環和潤滑組件均實施離子軟氮化加后氧化復合處理，減速機內部的傳動齒輪均采用硬齒面齒輪。

與現有技術相比，本發明的有益效果如下：

1、本發明提供的一種深水反壓污水處理專用減速機，輸入軸一端與傳動軸相連接，輸入軸可帶動傳動軸進行旋轉，因套裝組件套裝在傳動軸外側，且套裝組件設置在甩油環內部，此時伸縮桿伸出，套裝組件位置處于遠離伸縮組件的配合槽一端內部，傳動軸旋轉的同時甩油環也會進行轉動，設置有伸縮組件的甩油環一端會與潤滑油相接觸，即第一斜向槽、第一斜向孔、濺油孔、第二斜向槽和第二斜向孔均與潤滑油相接觸，第一斜向槽和第二斜向槽會將潤滑油飛濺向甩油環的兩側，對甩油環兩側的齒輪結構進行潤滑，多組濺油孔、第一斜向孔和第二斜向孔的設置，而第一斜向孔的朝向與第一斜向槽的朝向相同，且設置多組，第二斜向孔的朝向與第二斜向槽的朝向相同，且設置多組，使得甩油環可更多的帶起因甩油環轉動濺起的潤滑油，從而起到更好的潤滑作用，使得傳動結構更加平穩。

2、本發明提供的一種深水反壓污水處理專用減速機，當伸縮桿伸出時，甩油環帶起飛濺的潤滑油較多，但因甩油環通過套裝組件套裝在傳動軸外側，會影響減速箱的傳動效率，當減速箱內部的齒輪結構足夠潤滑時，可驅動伸縮桿收縮，此時套裝組件在配合槽內部移動，且位置處于固定塊的一側，當傳動軸旋轉帶動甩油環進行轉動時，未設置固定塊的甩油環一端會與潤滑油相接觸，此時甩油環接觸的潤滑油深度較淺，即甩油環轉動的偏心結構力臂較短，此時可帶起飛濺的潤滑油較少，但減小了對減速箱傳動效率的影響。

3、本發明提供的一種深水反壓污水處理專用減速機，當減速機在污水的深水處進行工作時，輸出軸進行轉動，即會帶動配合環體和螺旋軸進行旋轉，且同時油腔內部的潤滑型油會經第一泵體作用，進入內腔內部，因第三螺旋體的直徑大于第二螺旋體的直徑，第二螺旋體的直徑大于第一螺旋體的直徑，輸出軸的旋轉會使得內腔的潤滑型油旋轉，從而產生軸向往外的分壓力，該分壓力使得潤滑型油沿軸向往外流動，阻止了污水中固態懸浮顆粒的浸入，且兩組所述的配合環體之間的間距處與限位環相匹配，防止內腔內部的潤滑型油往后進入限位環和配合環體間隙處，當減速機不在污水的深處進行工作時，第二泵體將內腔內部的潤滑型油抽進油腔內部，因配合環體、螺旋軸、限位環和潤滑組件均實施離子軟氮化加后氧化復合處理，使得工件的表面既有高硬度的耐磨性，又有優良的耐蝕性能，減速機內部的傳動齒輪均采用硬齒面齒輪，保證了齒輪的高承載能力，可以適應在污水的深水處進行長時間的工作。

（發明人：厲天龍;谷志陽;張曉忠;姜瑞岳;葉挺挺;項湖州;項益友;謝愛葉;薛偉;周晨）
