公布日：2022.05.13
申請日：2022.02.17
分類號：C02F9/14(2006.01)I
摘要
本申請涉及污水處理技術領域，公開了一種微小型一體化集成式污水處理系統，包括集成池，集成池內分隔形成沉淀池、反應池和處理池，反應池內設置有曝氣裝置，曝氣裝置包括設置于反應池內的調節箱、設置于調節箱內的安置箱，調節箱靠近沉淀池的一側呈開口結構，安置箱與調節箱的內壁圍設成曝氣腔，曝氣腔內轉動連接有轉軸，轉軸上設置有多個轉盤，安置箱的上端面低于轉盤的上表面，反應池內設置有抽水機構，用于供水至曝氣腔內，安置箱內設置有驅動轉軸轉動的驅動機構。本申請具有提高污水處理系統中曝氣的效果。
權利要求書

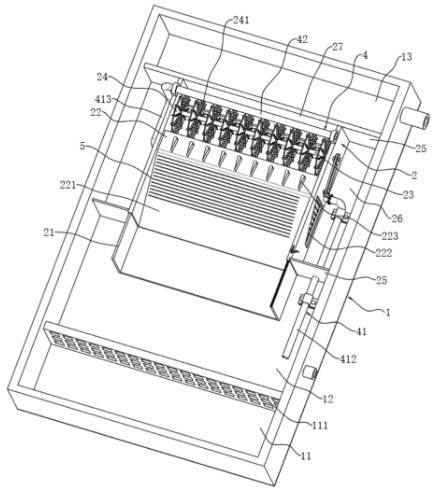

1.一種微小型一體化集成式污水處理系統，其特征在于，包括集成池(1)，所述集成池(1)內分隔形成沉淀池(11)、反應池(12)和處理池(13)，所述反應池(12)內設置有曝氣裝置(2)，所述曝氣裝置(2)包括設置于反應池(12)內的調節箱(21)、設置于調節箱(21)內的安置箱(22)，所述調節箱(21)靠近沉淀池(11)的一側呈開口結構，所述安置箱(22)與所述調節箱(21)的內壁圍設成曝氣腔(27)，所述曝氣腔(27)內轉動連接有轉軸(23)，所述轉軸(23)上設置有多個轉盤(24)，所述安置箱(22)的上端面低于轉盤(24)的上表面，所述反應池(12)內設置有抽水機構(4)，用于供水至曝氣腔(27)內，所述安置箱(22)內設置有驅動轉軸(23)轉動的驅動機構(3)。
2.如權利要求1所述的一種微小型一體化集成式污水處理系統，其特征在于，所述抽水機構(4)包括設置于反應池(12)內的水管(41)、設置于調節箱(21)上的噴淋管(42)，所述噴淋管(42)位于所述轉盤(24)的斜上方，所述水管(41)的一端與反應池(12)內相連通，所述水管(41)的另一端與所述噴淋管(42)的一端相連通，所述水管(41)上設置有抽水泵(43)。
3.如權利要求2所述的一種微小型一體化集成式污水處理系統，其特征在于，所述水管(41)包括設置于安置箱(22)內的第一管道(411)、分別設置于第一管道(411)兩端的第二管道(412)和第三管道(413)，所述第二管道(412)的一端穿過安置箱(22)與所述噴淋管(42)連通，所述第三管道(413)的一端依次穿過安置箱(22)、一個密封板(25)并向反應池(12)內延伸，所述抽水泵(43)位于所述第一管道(411)上。
4.如權利要求1所述的一種微小型一體化集成式污水處理系統，其特征在于，所述驅動機構(3)包括轉動設置于調節箱(21)上的傳動軸(31)、設置于傳動軸(31)上的第一傳動輪(32)、設置于轉軸(23)上的第二傳動輪(33)、轉動設置于調節箱(21)上的中間軸(36)、設置于中間軸(36)上并位于安置箱(22)內的第一中間輪(37)、設置于中間軸(36)上并位于密封腔(26)內的第二中間輪(38)、套設于第一傳動輪(32)和第一中間輪(37)上的中間傳動帶(39)、套設于第二中間輪(38)和第二傳動輪(33)上的同步帶(34)、設置于安置箱(22)內的驅動電機(35)，所述驅動電機(35)的輸出軸與傳動軸(31)的一端固定連接。
5.如權利要求1所述的一種微小型一體化集成式污水處理系統，其特征在于，所述安置箱(22)靠近沉淀池(11)的一側設置有斜坡(221)，所述斜坡(221)上沿斜面方向間隔設置有多個散熱翅片(5)。
6.如權利要求5所述的一種微小型一體化集成式污水處理系統，其特征在于，所述調節箱(21)的兩側均設置有兩個密封板(25)，位于所述調節箱(21)同一側的兩個密封板(25)間隔設置，并與反應池(12)的側壁、調節箱(21)的外側壁圍設形成密封腔(26)，所述安置箱(22)的兩側均開設有散熱孔(222)，所述散熱孔(222)貫穿調節箱(21)的外側壁并與密封腔(26)內相連通，所述安置箱(22)內轉動連接有散熱風扇(6)。
7.如權利要求5所述的一種微小型一體化集成式污水處理系統，其特征在于，所述散熱翅片(5)的上端面高于所述斜坡(221)的上端面，所述散熱翅片(5)的下端面低于所述斜坡(221)的下端面。
8.如權利要求2所述的一種微小型一體化集成式污水處理系統，其特征在于，所述轉盤(24)上設置有多個固定片組，多個所述固定片組沿轉盤(24)的周向間隔設置，每個所述固定片組包括沿轉盤(24)徑向設置的多個固定片(241)。
9.如權利要求8所述的一種微小型一體化集成式污水處理系統，其特征在于，所述轉盤(24)的兩側均設置有多個固定片組。10.如權利要求9所述的一種微小型一體化集成式污水處理系統，其特征在于，所述噴淋管(42)上設置有多個噴頭(44)，每個所述轉盤(24)上位于最外側的固定片(241)均與一個噴頭(44)對應設置。
發明內容
本申請實施例通過提供一種微小型一體化集成式污水處理系統，解決了現有技術中的曝氣設備的曝氣效果差的問題，實現了有利于提高污水處理系統中曝氣的效果。
本申請實施例提供了一種微小型一體化集成式污水處理系統，包括集成池，所述集成池內分隔形成沉淀池、反應池和處理池，所述反應池內設置有曝氣裝置，所述曝氣裝置包括設置于反應池內的調節箱、設置于調節箱內的安置箱，所述調節箱靠近沉淀池的一側呈開口結構，所述安置箱與所述調節箱的內壁圍設成曝氣腔，所述曝氣腔內轉動連接有轉軸，所述轉軸上設置有多個轉盤，所述安置箱的上端面低于轉盤的上表面，所述反應池內設置有抽水機構，用于供水至曝氣腔內，所述安置箱內設置有驅動轉軸轉動的驅動機構。
進一步的，所述抽水機構包括設置于反應池內的水管、設置于調節箱上的噴淋管，所述噴淋管位于所述轉盤的斜上方，所述水管的一端與反應池內相連通，所述水管的另一端與所述噴淋管的一端相連通，所述水管上設置有抽水泵。
進一步的，所述水管包括設置于安置箱內的第一管道、分別設置于第一管道兩端的第二管道和第三管道，所述第二管道的一端穿過安置箱與所述噴淋管連通，所述第三管道的一端依次穿過安置箱、一個密封板并向反應池內延伸，所述抽水泵位于所述第一管道上。
進一步的，所述驅動機構包括轉動設置于調節箱上的傳動軸、設置于傳動軸上的第一傳動輪、設置于轉軸上的第二傳動輪、轉動設置于調節箱上的中間軸、設置于中間軸上并位于安置箱內的第一中間輪、設置于中間軸上并位于密封腔內的第二中間輪、套設于第一傳動輪和第一中間輪上的中間傳動帶、套設于第二中間輪和第二傳動輪上的同步帶、設置于安置箱內的驅動電機，所述驅動電機的輸出軸與傳動軸的一端固定連接。
進一步的，所述安置箱靠近沉淀池的一側設置有斜坡，所述斜坡上沿斜面方向間隔設置有多個散熱翅片。
進一步的，所述調節箱的兩側均設置有兩個密封板，位于所述調節箱同一側的兩個密封板間隔設置，并與反應池的側壁、調節箱的外側壁圍設形成密封腔，所述安置箱的兩側均開設有散熱孔，所述散熱孔貫穿調節箱的外側壁并與密封腔內相連通，所述安置箱內轉動連接有散熱風扇。
進一步的，所述散熱翅片的上端面高于所述斜坡的上端面，所述散熱翅片的下端面低于所述斜坡的下端面。
進一步的，所述轉盤上設置有多個固定片組，多個所述固定片組沿轉盤的周向間隔設置，每個所述固定片組包括沿轉盤徑向設置的多個固定片。
進一步的，所述轉盤的兩側均設置有多個固定片組。
進一步的，所述噴淋管上設置有多個噴頭，每個所述轉盤上位于最外側的固定片均與一個噴頭對應設置。
本申請實施例中提供的技術方案，至少具有如下技術效果或優點：
1、由于采用了集成池的結構，所以能夠?qū)⑽鬯ㄈ胗诔恋沓貎?nèi)，進行沉淀后過濾部分雜質，通入反應池內，通過抽水機構將待處理的污水抽取至曝氣裝置內，通過曝氣后回流至反應池內進行生化處理，有效一體化處理污水，提高污水處理的效率。
2、由于采用了曝氣裝置的結構，所以能夠通過抽水機構將反應池內的水先抽入調節箱內進行曝氣處理后，再流入反應池內進行反應，曝氣處理采用較大的轉盤轉動，進行機械曝氣，提高對污水的集中處理曝氣，有效解決了現有技術中的曝氣設備的曝氣效果差的問題，實現了有利于提高污水處理系統中曝氣的效果。
3、由于采用了安置箱的結構，所以能夠在安置箱內安裝抽水泵以及電機，并通過水流對安置箱內的動力源進行散熱，提高整體的多功能性。
（發明人：王路路;陸亮）
