公布日：2022.07.15

申請日：2022.03.18

分類號：C02F7/00(2006.01)I

摘要

本發明提供一種污水處理用增氧型曝氣設備及其方法，涉及污水處理領域，包括曝氣管，曝氣管內側設置有環形驅動氣道，環形驅動氣道內側密封轉動連接氣動轉環，氣動轉環內側固定連接曝氣桿，曝氣桿內部中空，曝氣桿與環形驅動氣道的排氣端口連通，曝氣桿側面設置有曝氣頭，所述環形驅動氣道側面通過輸氣管與氣泵連接，曝氣管內設置環形驅動氣道并通過輸氣管與氣泵連通，氣泵輸入氣體使環形驅動氣道內轉動連接的氣動轉環轉動，從而使氣動轉環內側連接的曝氣桿轉動，同時曝氣桿上設置的曝氣頭隨之轉動，能夠使曝氣桿不斷變換曝氣位置，并且氣動轉環轉動能夠實現排水，使曝氣管于污水內移動，提高曝氣效率。

權利要求書

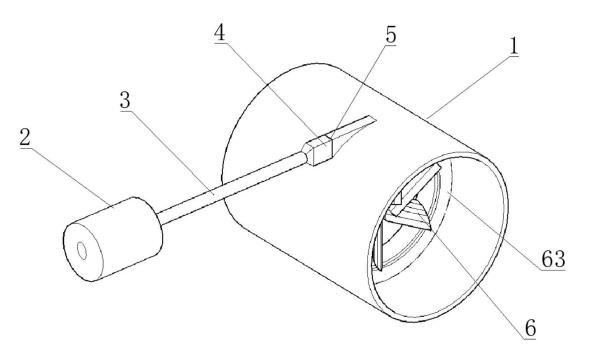

1.一種污水處理用增氧型曝氣設備，其特征在于：包括曝氣管(1)，曝氣管(1)內側設置有環形驅動氣道(11)，環形驅動氣道(11)內側密封轉動連接氣動轉環(6)，氣動轉環(6)內側固定連接曝氣桿(62)，曝氣桿(62)內部中空，曝氣桿(62)與環形驅動氣道(11)的排氣端口連通，曝氣桿(62)側面設置有曝氣頭(622)，所述環形驅動氣道(11)側面通過輸氣管(3)與氣泵(2)連接；所述曝氣管(1)呈矩形陣列于曝氣架(7)上，曝氣管(1)通過連接機構與曝氣架(7)連接，連接機構與氣驅機構傳動連接，氣驅機構通過氣驅管、氣閥與氣泵(2)連接；所述連接機構包括固定于曝氣管(1)外側的轉軸(131)，轉軸(131)于曝氣架(7)上固定的軸套內轉動，軸桿端部固定有于曝氣架(7)內轉動的齒輪(13)，齒輪(13)與曝氣架(7)內滑動的齒桿(721)嚙合；所述曝氣架(7)為矩形，曝氣架(7)中部固定有矩形管(71)，矩形管(71)中部由隔板(711)分隔，矩形管(71)兩側分別連接有沿矩形桿長度方向線性陣列的架管(72)，所述軸套固定于架管(72)側面，所述齒桿(721)滑動于架桿內部，齒桿(721)靠近隔板(711)的一端與架管(72)密封滑動連接，齒桿(721)遠離隔板(711)的一端通過復位彈簧(724)連接架管(72)內端；所述氣動轉環(6)位于環形驅動氣道(11)內的一側設置有扇板(61)，環形驅動氣道(11)側面設置有排氣孔(111)，排氣孔(111)與環形導通氣道(12)連通，環形導通氣道(12)內側與曝氣桿(62)連通；所述曝氣桿(62)前端截面為錐形，曝氣桿(62)中部截面為矩形，中部的矩形部分內部中空，位于中部的矩形部分側面設置有滑孔(621)，滑孔(621)內滑動連接有曝氣頭(622)，曝氣頭(622)內側面設置有與曝氣頭(622)內端連通的曝氣孔(624)，曝氣筒內端通過拉力彈簧(623)連接于另曝氣桿(62)內部另一側。

2.根據權利要求1所述的一種污水處理用增氧型曝氣設備，其特征在于：所述曝氣桿(62)有多個，曝氣桿(62)以氣動轉環(6)軸線為中心呈環形陣列于氣動轉環(6)內側，曝氣桿(62)呈扇片狀連接于氣動轉環(6)內。

3.根據權利要求1所述的一種污水處理用增氧型曝氣設備，其特征在于：所述曝氣架(7)頂部通過連桿(10)連接浮體(8)，曝氣架(7)底部連接有配重塊(9)，連桿(10)包括多個依次套接的套管，頂部的套管轉動連接繞線輪(82)，繞線輪(82)通過鎖桿(822)與頂部的套管鎖定，繞線輪(82)上纏繞有底端與曝氣架(7)連接的吊繩(823)。

4.根據權利要求3所述的一種污水處理用增氧型曝氣設備，其特征在于：所述浮體(8)連接于頂部的套管上，浮體(8)上固定有指示燈(81)。

5.權利要求1-4任一項所述的一種污水處理用增氧型曝氣設備的曝氣方法：將曝氣管(1)置于水中，曝氣管(1)側面通過輸氣管(3)與氣泵(2)連接，曝氣時，氣泵(2)通過輸氣管(3)向曝氣管(1)的環形驅動氣道(11)內供氣，環形驅動氣道(11)內壓力增大，使環形驅動氣道(11)內轉動連接的氣動轉環(6)轉動，氣動轉環(6)轉動使曝氣桿(62)于污水中轉動，驅動氣動轉環(6)轉動的氣流之后流入到曝氣桿(62)內，由曝氣桿(62)上的曝氣頭(622)噴出，同時氣動轉環(6)不斷轉動，能夠使曝氣頭(622)位置改變并且能夠攪動污水，增加水體溶氧量，并且僅需一個氣泵(2)即可實現驅動，驅動結構簡單。

發明內容

本發明的目的在于提供一種污水處理用增氧型曝氣設備及其方法，以解決上述背景技術中提出的氣泡上升中路徑固定、與水體接觸面小導致曝氣效率低的技術問題。

為實現上述目的，本發明提供如下技術方案：

一種污水處理用增氧型曝氣設備，包括曝氣管，曝氣管內側設置有環形驅動氣道，環形驅動氣道內側密封轉動連接氣動轉環，氣動轉環內側固定連接曝氣桿，曝氣桿內部中空，曝氣桿與環形驅動氣道的排氣端口連通，曝氣桿側面設置有曝氣頭，所述環形驅動氣道側面通過輸氣管與氣泵連接，曝氣管內設置環形驅動氣道并通過輸氣管與氣泵連通，氣泵輸入氣體使環形驅動氣道內轉動連接的氣動轉環轉動，從而使氣動轉環內側連接的曝氣桿轉動，同時曝氣桿上設置的曝氣頭隨之轉動，能夠使曝氣桿不斷變換曝氣位置，并且氣動轉環轉動能夠實現排水，使曝氣管于污水內移動，提高曝氣效率。

優選的，所述氣動轉環位于環形驅動氣道內的一側設置有扇板，環形驅動氣道側面設置有排氣孔，排氣孔與環形導通氣道連通，環形導通氣道內側與曝氣桿連通，氣動轉環外側設置扇板的方式實現氣流能夠推動氣動轉環在環形驅動氣道內轉動，氣流經過排氣孔進入到曝氣桿內，由曝氣頭噴出，通過氣流動力驅動氣動轉環轉動，并將排出的氣流用于曝氣，能夠實現曝氣桿邊轉動邊曝氣。

優選的，所述曝氣桿前端截面為錐形，曝氣桿中部截面為矩形，中部的矩形部分內部中空，位于中部的矩形部分側面設置有滑孔，滑孔內滑動連接有曝氣頭，曝氣頭內側面設置有與曝氣頭內端連通的曝氣孔，曝氣筒內端通過拉力彈簧連接于另曝氣桿內部另一側，曝氣桿中部設置為中空的矩形，連接曝氣頭，曝氣頭側面設置曝氣孔使氣壓在大于水壓以及彈簧拉力總和時彈出，避免污水倒流進入到曝氣桿中。

優選的，所述曝氣桿有多個，曝氣桿以氣動轉環軸線為中心呈環形陣列于氣動轉環內側，曝氣桿呈扇片狀連接于氣動轉環內，曝氣桿為扇片狀分布于氣動轉環內，使曝氣桿轉動時能夠排水驅動曝氣管移動。

優選的，所述曝氣管呈矩形陣列于曝氣架上，曝氣管通過連接機構與曝氣架連接，連接機構與氣驅機構傳動連接，氣驅機構通過氣驅管、氣閥與氣泵連接，曝氣管矩形陣列于曝氣架上能夠增大曝氣管橫截面增大曝氣面。

優選的，所述連接機構包括固定于曝氣管外側的轉軸，轉軸于曝氣架上固定的軸套內轉動，軸桿端部固定有于曝氣架內轉動的齒輪，齒輪與曝氣架內滑動的齒桿嚙合，曝氣管通過轉軸連接齒輪，齒輪與齒桿嚙合，通過齒桿移動能夠驅動曝氣管相對于曝氣架轉動，從而實現曝氣架轉向，使曝氣架能夠在污水中自行轉向。

優選的，所述曝氣架為矩形，曝氣架中部固定有矩形管，矩形管中部由隔板分隔，矩形管兩側分別連接有沿矩形桿長度方向線性陣列的架管，所述軸套固定于架管側面，所述齒桿滑動于架桿內部，齒桿靠近隔板的一端與架管密封滑動連接，齒桿遠離隔板的一端通過復位彈簧連接架管內端，矩形的曝氣架中部連接由隔板分隔為兩部分的矩形管，矩形管兩側分別連接架管，架管內設置齒桿，能夠通過氣壓控制齒桿移動從而控制曝氣管轉向，使曝氣架移動到特定位置。

優選的，所述曝氣架頂部通過連桿連接浮體，曝氣架底部連接有配重塊，連桿包括多個依次套接的套管，頂部的套管轉動連接繞線輪，繞線輪通過鎖桿與頂部的套管鎖定，繞線輪上纏繞有底端與曝氣架連接的吊繩，曝氣架頂部連接浮體、底端連接配重的方式，使曝氣架能夠在污水中處于豎直狀態，同時連桿設置為多級套管連接的方式，并在連桿頂部連接繞線輪，繞線輪上連接的吊繩底端與曝氣架固定，能夠使曝氣架處于污水中特定深度位置。

優選的，所述浮體連接于頂部的套管上，浮體上固定有指示燈，浮體上設置指示燈用以指示曝氣架的移動方向，以便于控制曝氣架在污水中移動方向。

一種污水處理用增氧型曝氣方法，曝氣管側面通過輸氣管與氣泵連接，曝氣時，氣泵通過輸氣管向曝氣管的環形驅動氣道內供氣，環形驅動氣道內壓力增大，使環形驅動氣道內轉動連接的氣動轉環轉動，氣動轉環轉動使曝氣桿于污水中轉動，驅動氣動轉環轉動的氣流之后流入到曝氣桿內，由曝氣桿上的曝氣頭噴出，同時氣動轉環不斷轉動，能夠使曝氣頭位置改變并且能夠攪動污水，增加水體溶氧量，并且僅需一個氣泵即可實現驅動，驅動結構簡單。

與現有技術相比，本發明的有益效果是：

1、曝氣管內設置環形驅動氣道連接氣動轉環的方式，通過氣泵驅動氣動轉環轉動使曝氣桿在污水中轉動，能夠使曝氣桿上的曝氣頭以氣動轉環的軸心為中心轉動，并且曝氣桿轉動能夠產生排水，使曝氣管沿其軸線方向行進，使曝氣頭移動，曝氣頭邊轉動邊移動的方式，能夠增大曝氣頭與水體的接觸面，提高曝氣增氧效率；

2、曝氣管內側設置環形驅動氣道以使氣流驅動扇板及其固定連接的氣動轉環轉動，并于環形驅動氣道側面設置排氣孔連通環形導通氣道，從而使環形驅動氣道內的氣流進入到曝氣管中；

3、曝氣桿上設置滑孔連接曝氣頭，曝氣頭側面設置與曝氣桿內部連通的曝氣孔，在非曝氣狀態下，曝氣頭側面于滑孔內，使曝氣孔封閉，在曝氣狀態下曝氣頭能夠滑出，使曝氣孔連通曝氣桿內部與外部；

4、曝氣管通過連接機構連接于曝氣架上，并通過氣驅機構傳動連接，使曝氣管能夠相對于曝氣架轉動，能夠使曝氣架以及其上連接的曝氣管在水中移動過程中能夠轉向，便于控制曝氣架在水體中的位置；

5、連接機構設置為轉軸與軸套連接的方式，轉軸通過齒輪與齒桿傳動，齒桿于架管內，架管與矩形管連通，能夠通過氣驅機構驅動曝氣架一側的曝氣管整體轉動，并在撤去壓力后在復位彈簧作用下能夠復位；

6、曝氣架上通過可伸長的連桿連接浮體，曝氣架底部連接配重塊，使曝氣架在污水中處于豎直狀態，并且在連桿頂部連接繞線輪，繞線輪上的吊繩底端與曝氣架固定，用于控制曝氣架于水中的深度，針對不同深度的污水池可做調整。

（發明人：仲海玲;高勇;何健;楊春燕;高博）
