公布日：2022.06.07
申請日：2022.02.22
分類號：C02F3/00(2006.01)I
摘要
本發明涉及污水處理技術領域，提供一種生物填料與污水處理設備。所述生物填料包括基體；所述基體上設有多個孔隙；所述基體能夠在第一狀態與第二狀態之間切換；在所述基體處于第一狀態的情形下，所述孔隙的寬度為第一寬度；在所述基體處于第二狀態的情形下，所述孔隙的寬度為第二寬度，所述第二寬度大于所述第一寬度，所述孔隙的部分沿邊凸出于所述基體的表面。本發明所示的生物填料具有較大的表面積，能有效避免堵塞且老化的生物膜易沖刷脫落，可提高對污水的處理效果，降低生物填料更換頻率，并便于安裝與更換。
權利要求書

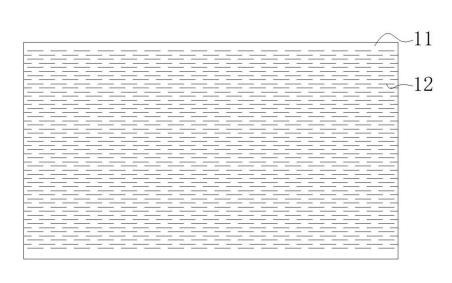

1.一種生物填料，其特征在于，包括：基體；所述基體上設有多個孔隙；所述基體能夠在第一狀態與第二狀態之間切換；在所述基體處于第一狀態的情形下，所述孔隙的寬度為第一寬度；在所述基體處于第二狀態的情形下，所述孔隙的寬度為第二寬度，所述第二寬度大于所述第一寬度，所述孔隙的部分沿邊凸出于所述基體的表面。
2.根據權利要求1所述的生物填料，其特征在于，所述孔隙包括展開孔；在所述基體處于第一狀態的情形下，所述展開孔呈條形，所述展開孔的寬度為所述第一寬度；在所述基體處于第二狀態的情形下，所述展開孔的部分沿邊凸出于所述基體的表面，所述展開孔的最大寬度為所述第二寬度。
3.根據權利要求2所述的生物填料，其特征在于，所述孔隙包括結構加強孔；所述結構加強孔與所述展開孔連通；所述結構加強孔沿所述展開孔的長度方向設于所述展開孔的至少一端。
4.根據權利要求2所述的生物填料，其特征在于，在所述基體處于第一狀態的情形下，所述展開孔呈直線狀、折線狀或弧線狀，所述第一寬度等于零或接近于零。
5.根據權利要求1所述的生物填料，其特征在于，所述多個孔隙在所述基體上沿所述孔隙的長度方向依次排布；和/或，所述多個孔隙在所述基體上沿所述孔隙的寬度方向依次排布。
6.根據權利要求1至5任一所述的生物填料，其特征在于，所述基體包括平面狀基體或曲面狀基體。
7.根據權利要求1至5任一所述的生物填料，其特征在于，所述基體包括卷軸狀基體，所述卷軸狀基體采用平面狀的基體按照預設方向逐層卷繞而成；或者，所述基體包括筒狀基體，所述筒狀基體是沿預設方向?qū)⑵矫鏍畹幕w的兩個側邊相連接而成；其中，所述筒狀基體的軸向長度與所述筒狀基體的最大外徑的比值為0.5-2，所述筒狀基體的最大外徑小于或等于30mm，或者，所述筒狀基體的軸向長度與所述筒狀基體的最大外徑的比值大于2。
8.根據權利要求1至5任一所述的生物填料，其特征在于，所述基體包括球狀基體，所述球狀基體采用平面狀的基體制成；所述球狀基體內設有浮力件。
9.根據權利要求1至5任一所述的生物填料，其特征在于，所述基體包括彈性基體，所述彈性基體包括聚氨酯彈性基體或聚乙烯辛烯共彈性基體；和/或，所述基體內設有摻雜物和/或空腔，所述摻雜物的密度小于水的密度。10.一種污水處理設備，其特征在于，所述污水處理設備包括如權利要求1至9任一所述的生物填料。
發明內容
本發明提供一種生物填料與污水處理設備，用以解決或改善現有的生物填料存在掛膜量小，以及老化的生物膜不易脫落的問題。
本發明提供一種生物填料，包括：基體；所述基體上設有多個孔隙；所述基體能夠在第一狀態與第二狀態之間切換；在所述基體處于第一狀態的情形下，所述孔隙的寬度為第一寬度；在所述基體處于第二狀態的情形下，所述孔隙的寬度為第二寬度，所述第二寬度大于所述第一寬度，所述孔隙的部分沿邊凸出于所述基體的表面。
根據本發明提供的一種生物填料，所述孔隙包括展開孔；在所述基體處于第一狀態的情形下，所述展開孔呈條形，所述展開孔的寬度為所述第一寬度；在所述基體處于第二狀態的情形下，所述展開孔的部分沿邊凸出于所述基體的表面，所述展開孔的最大寬度為所述第二寬度。
根據本發明提供的一種生物填料，所述孔隙包括結構加強孔；所述結構加強孔與所述展開孔連通；所述結構加強孔沿所述展開孔的長度方向設于所述展開孔的至少一端。
根據本發明提供的一種生物填料，在所述基體處于第一狀態的情形下，所述展開孔呈直線狀、折線狀或弧線狀，所述第一寬度等于零或接近于零。
根據本發明提供的一種生物填料，所述多個孔隙在所述基體上沿所述孔隙的長度方向依次排布；和/或，所述多個孔隙在所述基體上沿所述孔隙的寬度方向依次排布。
根據本發明提供的一種生物填料，所述基體包括平面狀基體或曲面狀基體。
根據本發明提供的一種生物填料，所述基體包括卷軸狀基體，所述卷軸狀基體采用平面狀的基體按照預設方向逐層卷繞而成；或者，所述基體包括筒狀基體，所述筒狀基體是沿預設方向?qū)⑵矫鏍畹幕w的兩個側邊相連接而成；其中，所述筒狀基體的軸向長度與所述筒狀基體的最大外徑的比值為0.5-2，所述筒狀基體的最大外徑小于或等于30mm，或者，所述筒狀基體的軸向長度與所述筒狀基體的最大外徑的比值大于2。
根據本發明提供的一種生物填料，所述基體包括球狀基體，所述球狀基體采用平面狀的基體制成；所述球狀基體內設有浮力件。
根據本發明提供的一種生物填料，所述基體包括彈性基體，所述彈性基體包括聚氨酯彈性基體或聚乙烯辛烯共彈性基體；和/或，所述基體內設有摻雜物和/或空腔，所述摻雜物的密度小于水的密度。
本發明還提供一種污水處理設備，所述污水處理設備包括如上任一項所述的生物填料。
本發明提供的一種生物填料與污水處理設備，該生物填料結構簡單，易于加工與運輸，基于對基體的優化設計，可在污水的水力沖擊及其它外力作用下，確保基體由第一狀態切換至第二狀態，使生物填料的內、外表面積均得到增大，顯著地提高微生物的掛膜量；與此同時，由于在基體處于第二狀態時，基體上的各個孔隙展開為立體形狀，便于為微生物提供了立體空間，抵抗污水的沖擊，使得基體表面的掛膜強度得到提高，并且基于基體在狀態切換中產生的表面作用力，使得老化的生物膜易沖刷脫落，新的微生物重新附著，提高了對污水的處理效果；另外，由于在基體處于第二狀態時，基體上的各個孔隙的寬度增大，能夠有效避免生物填料堵塞，降低生物填料的更換頻率，節約了人力和物力。
（發明人：趙嬙;陶晶;徐釗;楊平;任天奇;劉爽;王超慧;李雙;崔炎炎;劉芳;徐旭）
