公布日：2022.07.29
申請日：2022.04.07
分類號：C02F1/44(2006.01)I;C02F1/52(2006.01)I;C02F1/66(2006.01)I;C02F1/50(2006.01)I;C02F101/20(2006.01)N;C02F101/30(2006.01)N
摘要

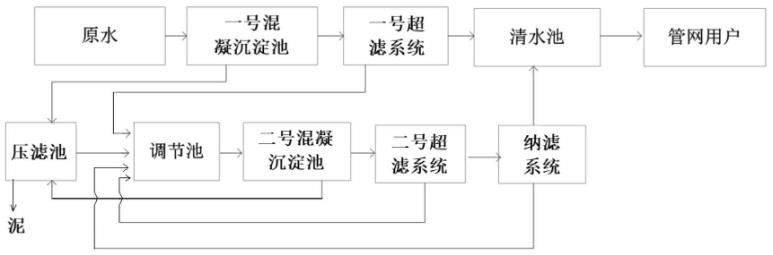

本發明公開了一種膜法自來水廠生產廢水處理系統及方法，包括一號混凝沉淀池、一號超濾系統、清水池，一號混凝沉淀池的污泥經壓濾后的廢水、一號超濾系統的物理清洗廢水和維護性化學清洗廢水送入調節池，生產廢水中雜質初步沉淀，上清液進入二號混凝沉淀池，去除有機物、懸浮固體、膠體，二號混凝沉淀池上清液依次進入超濾系統、納濾系統，去除水中消毒副產物和金屬離子，納濾處理后的水直接進入清水池，消毒后供給管網用戶；二號混凝沉淀池的污泥經壓濾后的廢水、二號超濾系統的物理清洗廢水和維護性化學清洗廢水、納濾系統的濃水回流至調節池。本發明可以提高自來水廠的回收率，提高水資源利用率。
權利要求書
1.一種膜法自來水廠生產廢水處理系統，包括通過管道依次連通的一號混凝沉淀池、一號超濾系統、清水池，其特征在于，所述一號混凝沉淀池的污泥出口通過管道連接至壓濾池，所述壓濾池的廢水出口通過管道依次連接有調節池、二號混凝沉淀池、超濾系統、納濾系統，所述二號混凝沉淀池的污泥出口通過管道連接至壓濾池，所述一號超濾系統、二號超濾系統、納濾系統的廢水出口均通過管道連接至調節池，所述納濾系統的清水出口通過管道連接至清水池；一號混凝沉淀池的污泥經壓濾后的廢水、一號超濾系統的物理清洗廢水和維護性化學清洗廢水均作為生產廢水送入調節池，生產廢水中的雜質初步沉淀，上清液進入二號混凝沉淀池，去除有機物、懸浮固體和膠體，二號混凝沉淀池的上清液依次進入超濾系統、納濾系統，去除水中的消毒副產物和金屬離子，納濾處理后的水直接進入清水池，消毒后供給管網用戶；其中，二號混凝沉淀池的污泥經壓濾后的廢水、二號超濾系統的物理清洗廢水和維護性化學清洗廢水、納濾系統的濃水均通過管道回流至調節池。
2.根據權利要求1所述的膜法自來水廠生產廢水處理系統，其特征在于，所述調節池設置為半地下，生產廢水在重力作用下流入調節池，在調節池停留0.5～5h后，上清液溢流進入二號混凝沉淀池中的混凝池，絮凝時間約30min，然后進入二號混凝沉淀池中的沉淀池，沉淀池上清液依次進入二號超濾系統和納濾系統。
3.根據權利要求1所述的膜法自來水廠生產廢水處理系統，其特征在于，所述一號混凝沉淀池和二號混凝沉淀池均由混凝池和沉淀池構成，所述混凝池為網格絮凝池，采用氯化鐵或硫酸鐵作為鐵鹽絮凝劑，投加量為10-50mg/L，所述沉淀池采用斜管沉淀。
4.根據權利要求1所述的膜法自來水廠生產廢水處理系統，其特征在于，所述二號超濾系統和納濾系統構成雙膜系統，所述二號超濾系統采用超濾膜，為連續膜過濾系統，采用80平米組件，設計通量40-60L/m2*h；所述納濾系統采用卷式納濾膜，設計通量20-30L/m2*h。
5.一種膜法自來水廠生產廢水處理方法，其特征在于，包括以下過程：原水依次經一號混凝沉淀池、一號超濾系統、清水池處理后工管網用戶使用；一號混凝沉淀池的污泥經壓濾后的廢水、一號超濾系統的物理清洗廢水和維護性化學清洗廢水均作為生產廢水送入調節池，生產廢水中的雜質初步沉淀，上清液進入二號混凝沉淀池，去除有機物、懸浮固體和膠體，二號混凝沉淀池的上清液依次進入超濾系統、納濾系統，去除水中的消毒副產物和金屬離子，納濾處理后的水直接進入清水池，消毒后供給管網用戶；其中，二號混凝沉淀池的污泥經壓濾后的廢水、二號超濾系統的物理清洗廢水和維護性化學清洗廢水、納濾系統的濃水均通過管道回流至調節池。
發明內容
針對現有技術粉末活性炭投加量會給浸沒式膜過濾帶來污染，管道絮凝混凝劑反應不徹底等技術不足，本發明提出一種膜法自來水廠生產廢水處理系統及方法，可以提高自來水廠的回收率，提高水資源利用率。
本發明的目的可通過以下技術方案實現。
本發明膜法自來水廠生產廢水處理系統，包括通過管道依次連通的一號混凝沉淀池、一號超濾系統、清水池，所述一號混凝沉淀池的污泥出口通過管道連接至壓濾池，所述壓濾池的廢水出口通過管道依次連接有調節池、二號混凝沉淀池、超濾系統、納濾系統，所述二號混凝沉淀池的污泥出口通過管道連接至壓濾池，所述一號超濾系統、二號超濾系統、納濾系統的廢水出口均通過管道連接至調節池，所述納濾系統的清水出口通過管道連接至清水池；
一號混凝沉淀池的污泥經壓濾后的廢水、一號超濾系統的物理清洗廢水和維護性化學清洗廢水均作為生產廢水送入調節池，生產廢水中的雜質初步沉淀，上清液進入二號混凝沉淀池，去除有機物、懸浮固體和膠體，二號混凝沉淀池的上清液依次進入超濾系統、納濾系統，去除水中的消毒副產物和金屬離子，納濾處理后的水直接進入清水池，消毒后供給管網用戶；其中，二號混凝沉淀池的污泥經壓濾后的廢水、二號超濾系統的物理清洗廢水和維護性化學清洗廢水、納濾系統的濃水均通過管道回流至調節池。
所述調節池設置為半地下，生產廢水在重力作用下流入調節池，在調節池停留0.5～5h后，上清液溢流進入二號混凝沉淀池中的混凝池，絮凝時間約30min，然后進入二號混凝沉淀池中的沉淀池，沉淀池上清液依次進入二號超濾系統和納濾系統。
所述一號混凝沉淀池和二號混凝沉淀池均由混凝池和沉淀池構成，所述混凝池為網格絮凝池，采用氯化鐵或硫酸鐵作為鐵鹽絮凝劑，投加量為10-50mg/L，所述沉淀池采用斜管沉淀。
所述二號超濾系統和納濾系統構成雙膜系統，所述二號超濾系統采用超濾膜，為連續膜過濾系統，采用80平米組件，設計通量40-60L/m2*h；所述納濾系統采用卷式納濾膜，設計通量20-30L/m2*h。
本發明的目的還可通過以下技術方案實現。
本發明膜法自來水廠生產廢水處理方法，包括以下過程：
原水依次經一號混凝沉淀池、一號超濾系統、清水池處理后工管網用戶使用；一號混凝沉淀池的污泥經壓濾后的廢水、一號超濾系統的物理清洗廢水和維護性化學清洗廢水均作為生產廢水送入調節池，生產廢水中的雜質初步沉淀，上清液進入二號混凝沉淀池，去除有機物、懸浮固體和膠體，二號混凝沉淀池的上清液依次進入超濾系統、納濾系統，去除水中的消毒副產物和金屬離子，納濾處理后的水直接進入清水池，消毒后供給管網用戶；其中，二號混凝沉淀池的污泥經壓濾后的廢水、二號超濾系統的物理清洗廢水和維護性化學清洗廢水、納濾系統的濃水均通過管道回流至調節池。
與現有技術相比，本發明的技術方案所帶來的有益效果是：
(1)本發明納濾系統作為生產廢水處理的終端工藝，可去除除草劑，TOC、UV254消毒副產物的前驅物等，消毒副產物的去除率達到80％以上，鈣、鎂和鐵等二價金屬離子去除率90％以上。
(2)本發明工藝簡單，自動化程度高，雙膜系統集成度高，占地面積小，操作方便。
(3)本發明水廠各工藝段的生產廢水均回用再處理，雙膜系統回收率90％-95％可將自來水廠的回收率提高5-10％以上，整體水回收率提高至98％以上，提高水資源利用率，減少了水廠的外排水量。
(4)本發明工藝處理后的水可直接進入清水池，消毒后供給用戶。不會增加原有處理工藝的負擔，影響水廠的出水水質。
（發明人：吳秀麗;蔡誠;戈澄;柯永文;于浩;劉海龍;吳秀美;尹延梅）
