公布日:2022.05.13
申請日:2022.02.23
分類號:C02F9/14(2006.01)I;C02F11/02(2006.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N
摘要
本發明提供了一種城市污水深度處理系統和方法。本發明的城市污水深度處理系統包括AAO系統、中間沉淀池、污泥發酵系統、BCO系統和厭氧氨氧化系統,AAO系統的進水口與原水箱連通,AAO系統的出水口與中間沉淀池的進水口連通,中間沉淀池的出水口與BCO系統的進水口連通,中間沉淀池的污泥出口與污泥發酵系統的進泥口連通,污泥發酵系統中污泥發酵液儲存箱的排液口與BCO系統的進水口連通,BCO系統的出水口與厭氧氨氧化系統的進水口連通。本發明的城市污水深度處理系統和方法工藝流程簡單,能夠解決短程硝化‑厭氧氨氧化與生物除磷較難共存等問題,實現了氮磷同步深度去除,兼具短程硝化和厭氧氨氧化等優勢。
權利要求書

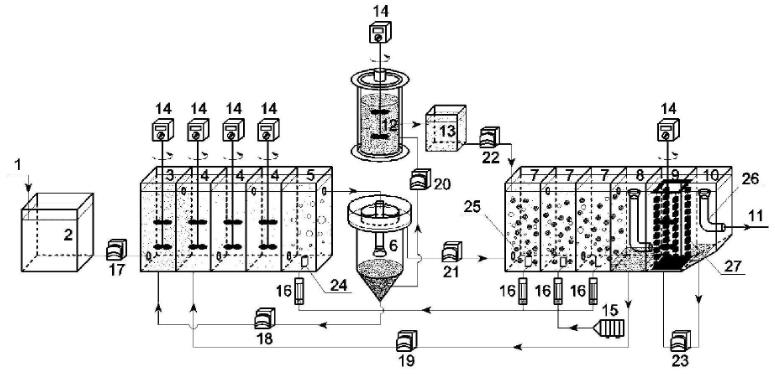

1.一種城市污水深度處理系統,其特征在于,包括AAO系統、中間沉淀池、污泥發酵系統、BCO系統和厭氧氨氧化系統,AAO系統的進水口與原水箱連通,AAO系統的出水口與中間沉淀池的進水口連通,中間沉淀池的出水口與BCO系統的進水口連通,中間沉淀池的污泥出口與污泥發酵系統的進泥口連通,污泥發酵系統中污泥發酵液儲存箱的排液口與BCO系統的進水口連通,BCO系統的出水口與厭氧氨氧化系統的進水口連通。
2.根據權利要求1所述的城市污水深度處理系統,其特征在于,AAO系統包括依次設置并連通的厭氧反應區、缺氧反應區和微好氧反應區,在厭氧反應區和缺氧反應區分別設有攪拌器,在微好氧反應區設有曝氣裝置和轉子流量計。
3.根據權利要求2所述的城市污水深度處理系統,其特征在于,缺氧反應區包括依次設置并連通的第一缺氧反應區、第二缺氧反應區和第三缺氧反應區;AAO系統中厭氧反應區、缺氧反應區和微好氧反應區之間的體積比為1:3:1。
4.根據權利要求1或2所述的城市污水深度處理系統,其特征在于,在中間沉淀池上設有污泥回流口,污泥回流口與AAO系統的厭氧反應區連通。
5.根據權利要求1或2所述的城市污水深度處理系統,其特征在于,BCO系統包括依次設置并連通的生物接觸氧化反應區和第一沉淀區,生物接觸氧化反應區包括三個依次設置并連通的好氧區,在每一好氧區分別設有曝氣裝置和轉子流量計,在第一沉淀區設有第一溢流管和第一回流口,第一溢流管的出水口與厭氧氨氧化系統連通,第一回流口的出水口與AAO系統的缺氧反應區連通。
6.根據權利要求1所述的城市污水深度處理系統,其特征在于,厭氧氨氧化系統包括依次設置并連通的厭氧氨氧化反應區和第二沉淀區,在厭氧氨氧化反應區設有攪拌器,在第二沉淀區設有第二溢流管和第二回流口,第二回流口的出水口與厭氧氨氧化反應區連通。
7.根據權利要求1所述的城市污水深度處理系統,其特征在于,在BCO系統的生物接觸氧化反應區中設有懸浮空心環填料;在厭氧氨氧化系統的厭氧氨氧化反應區中設有聚氨酯海綿填料,在聚氨酯海綿填料上接種有厭氧氨氧化菌。
8.一種城市污水深度處理方法,其特征在于,采用權利要求1-7任一所述的城市污水深度處理系統對城市污水進行深度處理。
9.根據權利要求8所述的城市污水深度處理方法,其特征在于,包括:將城市污水送至AAO系統進行處理,AAO系統出水經中間沉淀池沉淀后進入BCO系統進行處理,待AAO系統和BCO系統穩定運行后,啟動污泥發酵系統將污泥發酵液送至BCO系統,BCO系統出水進入?yún)捬醢毖趸到y(tǒng)進行處理。10.根據權利要求9所述的城市污水深度處理方法,其特征在于,將中間沉淀池中的部分污泥回流至AAO系統的厭氧反應區;將BCO系統沉淀區中的部分硝化液回流至AAO系統的缺氧反應區;將厭氧氨氧化系統沉淀區中的部分混合液回流至厭氧氨氧化系統的厭氧氨氧化反應區。
發明內容
本發明的目的在于提供一種城市污水深度處理系統和方法,其工藝流程簡單,能夠解決短程硝化-厭氧氨氧化與生物除磷較難共存等問題,實現了氮磷同步深度去除,兼具短程硝化和厭氧氨氧化等優勢。
本發明提供一種城市污水深度處理系統,包括AAO系統、中間沉淀池、污泥發酵系統、BCO系統和厭氧氨氧化系統,AAO系統的進水口與原水箱連通,AAO系統的出水口與中間沉淀池的進水口連通,中間沉淀池的出水口與BCO系統的進水口連通,中間沉淀池的污泥出口與污泥發酵系統的進泥口連通,污泥發酵系統中污泥發酵液儲存箱的排液口與BCO系統的進水口連通,BCO系統的出水口與厭氧氨氧化系統的進水口連通。
進一步地,AAO系統包括依次設置并連通的厭氧反應區、缺氧反應區和微好氧反應區,在厭氧反應區和缺氧反應區分別設有攪拌器,在微好氧反應區設有曝氣裝置和轉子流量計。
進一步地,缺氧反應區包括依次設置并連通的第一缺氧反應區、第二缺氧反應區和第三缺氧反應區;AAO系統中厭氧反應區、缺氧反應區和微好氧反應區之間的體積比為1:3:1。
進一步地,在中間沉淀池上設有污泥回流口,污泥回流口與AAO系統的厭氧反應區連通。
進一步地,BCO系統包括依次設置并連通的生物接觸氧化反應區和第一沉淀區,生物接觸氧化反應區包括三個依次設置并連通的好氧區,在每一好氧區分別設有曝氣裝置和轉子流量計,在第一沉淀區設有第一溢流管和第一回流口,第一溢流管的出水口與厭氧氨氧化系統連通,第一回流口的出水口與AAO系統的缺氧反應區連通。
進一步地,厭氧氨氧化系統包括依次設置并連通的厭氧氨氧化反應區和第二沉淀區,在厭氧氨氧化反應區設有攪拌器,在第二沉淀區設有第二溢流管和第二回流口,第二回流口的出水口與厭氧氨氧化反應區連通。
進一步地,在BCO系統的生物接觸氧化反應區中設有懸浮空心環填料;在厭氧氨氧化系統的厭氧氨氧化反應區中設有聚氨酯海綿填料,在聚氨酯海綿填料上接種有厭氧氨氧化菌。
本發明還提供一種城市污水深度處理方法,采用上述城市污水深度處理系統對城市污水進行深度處理。
進一步地,本發明的城市污水深度處理方法,包括:將城市污水送至AAO系統進行處理,AAO系統出水經中間沉淀池沉淀后進入BCO系統進行處理,待AAO系統和BCO系統穩定運行后,啟動污泥發酵系統將污泥發酵液送至BCO系統,BCO系統出水進入?yún)捬醢毖趸到y(tǒng)進行處理。
進一步地,將中間沉淀池中的部分污泥回流至AAO系統的厭氧反應區;將BCO系統沉淀區中的部分硝化液回流至AAO系統的缺氧反應區;將厭氧氨氧化系統沉淀區中的部分混合液回流至厭氧氨氧化系統的厭氧氨氧化反應區。
本發明的實施,至少具有以下優勢:
1、本發明的系統和方法兼具短程硝化和厭氧氨氧化的優點,不但具有節省碳源、節約成本、產泥量少等優勢,同時通過耦合厭氧氨氧化過程,使BCO段出水中的亞硝態氮及硝態氮進一步得到去除,達到深度脫氮的目的;
2、本發明的系統和方法利用反硝化除磷技術真正實現了“一碳兩用”,不僅解決了反硝化菌及聚磷菌對碳源的競爭問題,節省了約50%的碳耗,同時能夠?qū)⑾鯌B(tài)氮或亞硝態氮作為電子受體,減少了曝氣能耗;
3、本發明的系統和方法利用污泥發酵液實現短程硝化,在節省曝氣量的同時,亞硝態氮的積累還能夠?yàn)楹罄m(xù)厭氧氨氧化提供底物;
4、在本發明的系統和方法中,污泥發酵液中殘留的有機物能夠在一定程度上通過硝化液回流補充AAO系統缺氧反應區反硝化所需的碳源,此外以污泥發酵液作為碳源的系統具有較高的脫氮效率;
5、本發明的系統和方法采用連續流反應器,流程簡單且容易控制,處理效率高,出水水質好,此外BCO及厭氧氨氧化反應區采用掛膜填料,能夠有效持留微生物,且污泥產量少;
6、本發明利用污泥發酵系統產生的上清液實現部分短程硝化,結合前置AAO反硝化除磷過程以及后續厭氧氨氧化過程,達到了城市污水深度脫氮除磷的目的,整個工藝流程簡單,能夠解決短程硝化-厭氧氨氧化與生物除磷較難共存等問題,進而實現氮磷同步深度去除。
(發明人:夏楊;陳康寧;劉曉靜;趙立寧;王文強;朱明;康晨亮;方克華)
