公布日：2022.07.08
申請日：2022.04.12
分類號：C02F9/14(2006.01)I
摘要
本發明提供一種電場強化膜生物污水處理裝置，包沉淀池和處理池，所述處理池上方固定設置有軌道板，所述軌道桿固定連接有活動穿過移動槽的連接桿，所述連接桿一端活動伸入處理池內部，所述連接桿伸入處理池內的一端固定連接有固定板，所述固定板下方固定連接有生物膜，所述生物膜兩側設置有電極，所述生物膜下端固定連接有使得處理池底部的沉淀物均勻散布的處理塊。本發明的在使用的過程中，通過伸縮桿使得生物膜和電機在處理池內做往復運動，往復運動的過程中通過充氣板和處理池內壁的擠壓對氣囊進行充氣，氣囊脹大驅動從動桿帶動擦拭塊對電極進行擦拭，在擦拭塊和卡扣裝置的配合下，氣囊內部的氣體釋放，驅動攪拌裝置對沉淀物進行攪拌吹氣。
權利要求書

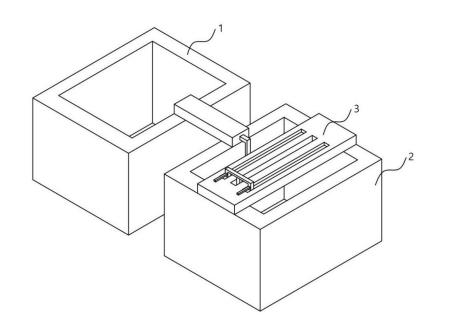

1.一種電場強化膜生物污水處理裝置，包沉淀池(1)和處理池(2)，所述沉淀池(1)上設置有將沉淀后的水運輸至處理池(2)中的水泵，其特征在于：所述處理池(2)上方固定設置有軌道板(3)，所述軌道板(3)表面開設有軌道槽(4)和移動槽(5)，所述軌道板(3)上方設置有沿軌道槽(4)運動的軌道桿(6)，所述軌道桿(6)由外部電源供電的伸縮桿(7)驅動運動，所述軌道桿(6)固定連接有活動穿過移動槽(5)的連接桿(8)，所述連接桿(8)一端活動伸入處理池(2)內部；所述連接桿(8)伸入處理池(2)內的一端固定連接有固定板(9)，所述固定板(9)下方固定連接有生物膜(10)，所述生物膜(10)兩側設置有電極(11)，所述電極(11)和固定板(9)固定連接，所述生物膜(10)下端固定連接有使得處理池(2)底部的沉淀物均勻散布的處理塊(12)。
2.根據權利要求1所述的一種電場強化膜生物污水處理裝置，其特征在于：所述處理塊(12)上方設置有氣囊(13)，所述處理塊(12)內部設置有為氣囊(13)充氣的充氣裝置，所述處理塊(12)內部開設有攪拌腔(14)，所述攪拌腔(14)和氣囊(13)之間通過第一氣道(15)連通，所述處理塊(12)內部設置有活動擋住第一氣道(15)的閥門裝置，所述攪拌腔(14)內部活動設置有活塞盤(16)，所述活塞盤(16)固定連接有螺紋絲桿(17)，所述螺紋絲桿(17)外部套設有彈簧(18)，所述螺紋絲桿(17)活動穿過螺紋孔(19)伸出攪拌腔(14)，所述螺紋絲桿(17)伸出攪拌腔(14)的一端固定連接有若干出氣桿(20)，所述螺紋絲桿(17)內部開設有和攪拌腔(14)連通的排氣道(21)，所述出氣桿(20)和排氣道(21)相互連通，所述螺紋絲桿(17)內部開設有擋板腔(22)，所述擋板腔(22)內部設置有活動擋住排氣道(21)的擋板(23)，所述擋板(23)和擋板腔(22)內壁固定連接有第一彈性塊(24)，所述擋板腔(22)內部設置有活動伸出螺紋絲桿(17)且和處理池(2)底部活動接觸的觸發桿(25)，所述觸發桿(25)和擋板腔(22)內壁固定連接有第二彈性塊(26)，所述觸發桿(25)和擋板(23)之間固定連接有拉繩(27)。
3.根據權利要求2所述的一種電場強化膜生物污水處理裝置，其特征在于：所述電極(11)外部套設有擦拭塊(28)，兩個所述擦拭塊(28)之間固定連接有和氣囊(13)活動接觸的從動桿(29)，所述擦拭塊(28)和處理塊(12)之間固定連接有第三彈性塊(30)。
4.根據權利要求2所述的一種電場強化膜生物污水處理裝置，其特征在于：所述充氣裝置包括開設在處理塊(12)內部的充氣腔(31)，所述充氣腔(31)和氣囊(13)之間通過第二氣道(32)連通，所述第二氣道(32)內部設置有第一單向閥(33)，所述充氣腔(31)內部通過軟管(34)和處理池(2)外部連通，所述軟管(34)內部設置有第二單向閥(341)，所述充氣腔(31)內部設置有活動伸出處理塊(12)的充氣板(35)，所述充氣板(35)和處理池(2)內壁活動接觸，所述充氣板(35)和充氣腔(31)內壁固定連接有第四彈性塊(36)。
5.根據權利要求3所述的一種電場強化膜生物污水處理裝置，其特征在于：所述閥門裝置包括開設在處理塊(12)內部的閥門腔(37)，所述閥門腔(37)內部設置有活動擋住第一氣道(15)的閥門板(38)，所述閥門板(38)和閥門腔(37)內壁固定連接有第五彈性塊(39)，所述閥門板(38)和擦拭塊(28)之間固定連接有驅動繩(40)，所述驅動繩(40)在不受外力時呈彎曲狀，所述閥門板(38)遠離第一氣道(15)的一側開設有卡槽(41)，所述閥門腔(37)內部設置有活動卡住閥門板(38)的卡扣裝置。
6.根據權利要求5所述的一種電場強化膜生物污水處理裝置，其特征在于：所述卡扣裝置包括固定設置在閥門腔(37)內部上的插桿(42)，所述插桿(42)一端活動伸入到卡槽(41)內部，所述插桿(42)靠近閥門板(38)的一端開設有安裝槽(43)，所述安裝槽(43)內部設置有活動卡住閥門板(38)的斜塊(44)，所述斜塊(44)和安裝槽(43)內壁固定連接有第六彈性塊(45)。
7.根據權利要求6所述的一種電場強化膜生物污水處理裝置，其特征在于：所述插桿(42)表面設置有彈性桿(46)，所述彈性桿(46)和斜塊(44)之間通過牽引繩(47)固定連接，所述擦拭塊(28)固定連接有和彈性桿(46)活動接觸的擠壓桿(48)。
發明內容
本發明的目的在于提供一種電場強化膜生物污水處理裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
一種電場強化膜生物污水處理裝置，包沉淀池和處理池，所述沉淀池上設置有將沉淀后的水運輸至處理池中的水泵，所述處理池上方固定設置有軌道板，所述軌道板表面開設有軌道槽和移動槽，所述軌道板上方設置有沿軌道槽運動的軌道桿，所述軌道桿由外部電源供電的伸縮桿驅動運動，所述軌道桿固定連接有活動穿過移動槽的連接桿，所述連接桿一端活動伸入處理池內部；
所述連接桿伸入處理池內的一端固定連接有固定板，所述固定板下方固定連接有生物膜，所述生物膜兩側設置有電極，所述電極和固定板固定連接，所述生物膜下端固定連接有使得處理池底部的沉淀物均勻散布的處理塊。
優選的，所述處理塊上方設置有氣囊，所述處理塊內部設置有為氣囊充氣的充氣裝置，所述處理塊內部開設有攪拌腔，所述攪拌腔和氣囊之間通過第一氣道連通，所述處理塊內部設置有活動擋住第一氣道的閥門裝置，所述攪拌腔內部活動設置有活塞盤，所述活塞盤固定連接有螺紋絲桿，所述螺紋絲桿外部套設有彈簧，所述螺紋絲桿活動穿過螺紋孔伸出攪拌腔，所述螺紋絲桿伸出攪拌腔的一端固定連接有若干出氣桿，所述螺紋絲桿內部開設有和攪拌腔連通的排氣道，所述出氣桿和排氣道相互連通，所述螺紋絲桿內部開設有擋板腔，所述擋板腔內部設置有活動擋住排氣道的擋板，所述擋板和擋板腔內壁固定連接有第一彈性塊，所述擋板腔內部設置有活動伸出螺紋絲桿且和處理池底部活動接觸的觸發桿，所述觸發桿和擋板腔內壁固定連接有第二彈性塊，所述觸發桿和擋板之間固定連接有拉繩。
優選的，所述電極外部套設有擦拭塊，兩個所述擦拭塊之間固定連接有和氣囊活動接觸的從動桿，所述擦拭塊和處理塊之間固定連接有第三彈性塊。
優選的，所述充氣裝置包括開設在處理塊內部的充氣腔，所述充氣腔和氣囊之間通過第二氣道連通，所述第二氣道內部設置有第一單向閥，所述充氣腔內部通過軟管和處理池外部連通，所述軟管內部設置有第二單向閥，所述充氣腔內部設置有活動伸出處理塊的充氣板，所述充氣板和處理池內壁活動接觸，所述充氣板和充氣腔內壁固定連接有第四彈性塊。
優選的，所述閥門裝置包括開設在處理塊內部的閥門腔，所述閥門腔內部設置有活動擋住第一氣道的閥門板，所述閥門板和閥門腔內壁固定連接有第五彈性塊，所述閥門板和擦拭塊之間固定連接有驅動繩，所述驅動繩在不受外力時呈彎曲狀，所述閥門板遠離第一氣道的一側開設有卡槽，所述閥門腔內部設置有活動卡住閥門板的卡扣裝置。
優選的，所述卡扣裝置包括固定設置在閥門腔內部上的插桿，所述插桿一端活動伸入到卡槽內部，所述插桿靠近閥門板的一端開設有安裝槽，所述安裝槽內部設置有活動卡住閥門板的斜塊，所述斜塊和安裝槽內壁固定連接有第六彈性塊。
優選的，所述插桿表面設置有彈性桿，所述彈性桿和斜塊之間通過牽引繩固定連接，所述擦拭塊固定連接有和彈性桿活動接觸的擠壓桿。
與現有技術相比，本發明的有益效果是：
1.通過伸縮桿、軌道板和連接桿的設置使得生物膜和電極在處理池內部不斷的往復移動，使得生物膜能更好的和污染物以及微生物接觸，增加生物膜的工作效率；
2.通過處理塊的設置，使得在移動的過程中對氣囊進行集氣，然后使得氣囊內部的氣體釋放，通過攪拌裝置使得攪拌的同時釋放氣體吹氣池底的沉淀物，同時不會產生噪音，也十分的節能；
3.通過擦拭塊的設置，對電極進行擦拭清理，保證電極表面的清潔，使得裝置的工作效率不會受到影響。
本發明的在使用的過程中，通過伸縮桿驅動連接桿沿移動槽往復運動，通過固定板帶動生物膜和電機往復運動，使得微生物能夠更好地附著在生物膜上，往復運動的同時對氣囊進行擠壓充氣，氣囊充氣不斷的脹大，脹大的氣囊驅動從動桿帶動擦拭塊運動，對電極進行擦拭清理，擦拭塊上升的過程中通過驅動繩驅動閥門裝置，同時在卡扣裝置的配合下使得閥門板保持退出第一氣道的狀態，此時氣囊內的氣體進入到攪拌腔內部，先是驅動活塞盤帶動螺紋絲桿下移，螺紋絲桿通過螺紋孔下移的過程中驅動出氣桿下移的過程中轉動，對沉淀物進行攪拌，當觸發桿和處理池底部擠壓接觸時，活塞盤上部的氣體得以通過出氣桿釋放，將沉淀物吹起，相對于氣爆裝置，本裝置更加節能而且無噪音，并且能夠更好的處理處理池底部沉淀的現象。
（發明人：徐靜;陸鈺;武杰;沙宇翔;劉勇）
