公布日：2022.05.24
申請日：2022.03.17
分類號：C02F9/04(2006.01)I
摘要
本發明公開了一種能夠進行固液分離的化工污水處理裝置及處理方法，涉及化工污水處理領域，包括分離塔和沉淀塔，分離塔的內部安裝有能夠轉動的內過濾筒；分離塔上安裝有豎直設置的轉動軸，轉動軸的上端通過皮帶連接有電機，轉動軸伸入到內過濾筒的內部，位于內過濾筒的轉動軸上端設置有開口，且轉動軸的內部安裝有吸水管，吸水管的底部位于開口處；沉淀塔的上端安裝有放料塔，放料塔底部為開口設置，放沉淀塔的內側壁以及放料塔的外側壁均固定安裝有傾斜設置的過濾板。本發明通過設置分離塔以及沉淀塔，在對污水進行分離時，利用離心力原理可以完成固體和液體的分離，吸水管可以吸取旋轉中心處的液體，可以保證液體和固體分離的更加徹底。
權利要求書

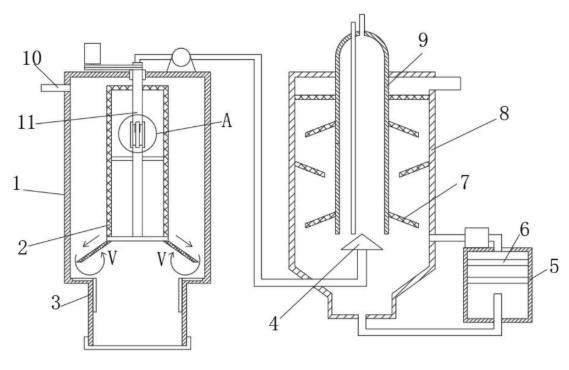

1.一種能夠進行固液分離的化工污水處理裝置，包括分離塔（1）和沉淀塔（8），所述分離塔（1）的一側固定安裝有進水管（10），其特征在于：所述分離塔（1）的內部安裝有能夠轉動的內過濾筒（2）；所述分離塔（1）上安裝有豎直設置的轉動軸（11），所述轉動軸（11）的上端通過皮帶連接有電機，轉動軸（11）伸入到內過濾筒（2）的內部，且與內過濾筒（2）固定連接，位于內過濾筒（2）的轉動軸（11）上端設置有開口，且轉動軸（11）的內部安裝有吸水管一，吸水管一的底部位于開口處；內過濾筒（2）在轉動的過程中產生離心力，依據離心力的公式F=m*a，在離心力的作用下，質量比較大的物體，其所承受的離心力越大，因此固體顆粒會位于外部，而污水在轉動時，會產生旋渦，旋渦中心的離心力最小，水比較純凈，吸水管一吸取旋渦中心的水，實現固液分離；所述沉淀塔（8）的上端安裝有放料塔（9），放料塔（9）底部為開口設置，且放料塔（9）的底端位于沉淀塔（8）的內腔底部，放料塔（9）的頂部設置有放料管；所述沉淀塔（8）的內側壁以及放料塔（9）的外側壁均固定安裝有傾斜設置的過濾板（7），相鄰的過濾板（7）形成S形的缺口，沉淀塔（8）的上端設置有出水口；所述吸水管一連接沉淀塔（8）的底部，所述分離塔（1）上還設置有排料部；所述內過濾筒（2）的側面底部固定安裝有向下傾斜的過濾斜板；所述排料部包括設置在分離塔（1）底部的沉積箱（3），所述沉積箱（3）的底部設置為開口結構，且開口處設置有密封門，所述沉積箱（3）中還設置有隔板（31）；所述隔板（31）的側面底部設置有滾輪（32），沉積箱（3）的內側壁邊緣開設有與滾輪（32）匹配的滑槽（33），滾輪（32）能夠在滑槽中上下滑動；所述隔板（31）的外側壁通過轉軸轉動安裝有伸縮桿，伸縮桿處于收縮狀態時隔板（31）處于豎直狀態，其外側壁與沉積箱（3）的內側壁接觸，且使得沉積箱（3）和分離塔（1）處于連通狀態；伸縮桿處于伸出狀態時，隔板（31）處于水平狀態，隔板（31）使得沉積箱（3）和分離塔（1）處于分隔狀態；所述排料部包括設置在分離塔（1）外側的外筒（12），所述分離塔（1）位于外筒（12）內側的最頂端開設有排料口（13）；所述外筒（12）的側壁底部設置有出料口，且出料口處安裝有頂部開口的環形板（14），所述環形板（14）的內側邊緣與分離塔（1）的側壁之間固定安裝有環形設置有網板（15），且外筒（12）的底部設置有吸水管二；所述吸水管一伸入到沉淀塔（8）的內腔，且位于放料塔（9）的底部中心，所述吸水管一的上端設置有物料板（4），所述物料板（4）為陀螺型結構，且物料板（4）的上下錐形面上均開設有弧形結構的流水槽（41）。
2.根據權利要求1所述的一種能夠進行固液分離的化工污水處理裝置，其特征在于：所述排料口（13）為均勻分布的弧形結構的開口結構。
3.根據權利要求1所述的一種能夠進行固液分離的化工污水處理裝置，其特征在于：所述排料口（13）為圓環形結構的開口，且分離塔（1）的外側壁與外筒（12）的內側壁之間固定安裝有固定桿（17）。
4.根據權利要求3所述的一種能夠進行固液分離的化工污水處理裝置，其特征在于：所述內過濾筒（2）的外側上端固定安裝有連接桿（18），連接桿（18）與排料口（13）的高度平齊，所述連接桿（18）端部固定安裝有刮板（16）；所述刮板（16）的上端設置為向其轉動方向后側傾斜的斜板結構，其底部為向運動方向前方彎曲的弧形板，刮板（16）的上端設置有延伸部（19），且延伸部伸到排料口（13）中，而且延伸部（19）為向后側彎曲的弧形板。
5.根據權利要求1所述的一種能夠進行固液分離的化工污水處理裝置，其特征在于：所述沉淀塔（8）的底部通過管道安裝有過濾罐（5），所述過濾罐（5）的內部安裝有過濾網（6），且過濾罐（5）的上端通過管道與沉淀塔（8）的側壁底部連通。
6.根據權利要求1所述的一種能夠進行固液分離的化工污水處理裝置，其特征在于：所述放料塔（9）的內部還安裝有通氣管，通氣管的底部與放料塔（9）的底部平齊。
7.一種能夠進行固液分離的化工污水處理方法，采用權利要求1所述的一種能夠進行固液分離的化工污水處理裝置，其特征在于，包括如下步驟：A1、污水從進水管（10）進入到分離塔（1）中，轉動軸（11）會帶著內過濾筒（2），內過濾筒（2）在轉動時會產生離心力，并且會產生旋渦，由于固體顆粒的質量比較大，在離心力的作用下外位于外圈，而水則會在旋渦中心，吸水管一吸取旋渦中心的水，從而使得固體顆粒和液體的分離；A2、而分離塔底部的固體顆粒在其重力以及過濾斜板提供的離心力的作用下，會沿著過濾斜板進入到過濾斜板的底部，并且聚集在分離塔（1）的底部，而離心力帶動的水則會穿過過濾斜板向上轉動，并形成一個循環，聚積在塔體底部的固體顆粒由于沒有離心力的作用會掉落到沉積箱（3）中；A3、需要對沉積箱（3）中的固體顆粒進行清理時，使得伸縮桿伸長，將分離塔（1）和沉積箱（3）隔開，打開沉積箱（3）排出固體顆粒，而分離塔（1）可以持續工作。
發明內容
本發明的目的在于提供一種能夠進行固液分離的化工污水處理裝置及處理方法，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種能夠進行固液分離的化工污水處理裝置，包括分離塔和沉淀塔，分離塔的一側固定安裝有進水管，分離塔的內部安裝有能夠轉動的內過濾筒；
分離塔上安裝有豎直設置的轉動軸，轉動軸的上端通過皮帶連接有電機，轉動軸伸入到內過濾筒的內部，且與內過濾筒固定連接，位于內過濾筒的轉動軸上端設置有開口，且轉動軸的內部安裝有吸水管一，吸水管一的底部位于開口處；
沉淀塔的上端安裝有放料塔，放料塔底部為開口設置，且放料塔的底端位于沉淀塔的內腔底部，放料塔的頂部設置有放料管；
沉淀塔的內側壁以及放料塔的外側壁均固定安裝有傾斜設置的過濾板，相鄰的過濾板形成S形的缺口，沉淀塔的上端設置有出水口。
吸水管一連接沉淀塔的底部，分離塔上還設置有排料部。
更進一步的，內過濾筒的側面底部固定安裝有向下傾斜的過濾斜板；
排料部包括設置在分離塔底部的沉積箱，沉積箱的底部設置為開口結構，且開口處設置有密封門，沉積箱中還設置有隔板；
隔板的側面底部設置有滾輪，沉積箱的內側壁邊緣開設有與滾輪匹配的滑槽，滾輪能夠在滑槽中上下滑動；
隔板的外側壁通過轉軸轉動安裝有伸縮桿，伸縮桿處于收縮狀態時隔板處于豎直狀態，其外側壁與沉積箱的內側壁接觸，且使得沉積箱和分離塔處于連通狀態；
伸縮桿處于伸出狀態時，隔板處于水平狀態，隔板使得沉積箱和分離塔處于分隔狀態。
優選的，排料部包括設置在分離塔外側的外筒，分離塔位于外筒內側的最頂端開設有排料口；
外筒的側壁底部設置有出料口，且出料口處安裝有頂部開口的環形板，環形板的內側邊緣與分離塔的側壁之間固定安裝有環形設置有網板，且外筒的底部設置有吸水管二。
在進一步的實施例中，排料口為均勻分布的弧形結構的開口結構。
優選的，排料口為圓環形結構的開口，且分離塔的外側壁與外筒的內側壁之間固定安裝有固定桿。
在進一步的實施例中，內過濾筒的外側上端固定安裝有連接桿，連接桿與排料口的高度平齊，連接桿端部固定安裝有刮板；
刮板的上端設置為向其轉動方向后側傾斜的斜板結構，其底部為向運動方向前方彎曲的弧形板，刮板的上端設置有延伸部，且延伸部伸到排料口中，而且延伸部為向后側彎曲的弧形板。
優選的，吸水管一伸入到沉淀塔的內腔，且位于放料塔的底部中心，吸水管一的上端設置有物料板，物料板為陀螺型結構，且物料板的上下錐形面上均開設有弧形結構的流水槽。
優選的，沉淀塔的底部通過管道安裝有過濾罐，過濾罐的內部安裝有過濾網，且過濾罐的上端通過管道與沉淀塔的側壁底部連通。
更進一步的，放料塔的內部還安裝有通氣管，通氣管的底部與放料塔的底部平齊。
基于上述的一種能夠進行固液分離的化工污水處理方法，包括如下步驟：
A1、污水從進水管進入到分離塔中，轉動軸會帶著內過濾筒，內過濾筒在轉動時會產生離心力，并且會產生旋渦，由于固體顆粒的質量比較大，在離心力的作用下外位于外圈，而水則會在旋渦中心，吸水管一可以吸取旋渦中心的水，從而使得固體顆粒和液體的分離；
A2、而分離塔底部的固體顆粒在其重力以及過濾斜板提供的離心力的作用下，會沿著過濾斜板進入到過濾斜板的底部，并且聚集在分離塔的底部，而離心力帶動的水則會穿過過濾斜板向上轉動，并形成一個循環，聚積在塔體底部的固體顆粒由于沒有離心力的作用會掉落到沉積箱中；
A3、需要對沉積箱中的固體顆粒進行清理時，只需要使得伸縮桿伸長，將分離塔和沉積箱隔開，便可以打開沉積箱排出固體顆粒，而分離塔可以持續工作。
與現有技術相比，本發明的有益效果是：
本發明通過設置分離塔以及沉淀塔，在對污水進行分離時，利用離心力原理可以完成固體和液體的分離，而且固體顆粒在離心力的作用下會運動至分離塔的內腔側壁處，而液體則會位于轉動中心處，而且通過在液體的旋轉中心即污水的旋渦中心設置吸水管一，吸水管一可以吸取旋轉中心處的液體，可以保證液體和固體分離的更加徹底；
而且通過設置沉淀塔與放料塔，放料塔可以用于添加液體的絮凝劑或者酸/堿中和劑，而且使得反應在底部進行，產生的固體雜質或者絮狀物可以直接沉積在沉淀塔的底部，對污水可以進行更好的處理，而且避免了對液體的攪拌。
（發明人：張超;楊昌明;陳玉賢）
