公布日：2022.06.10

申請日：2020.12.03

分類號：C02F1/68(2006.01)I

摘要

本發明公開一種用于污水處理的定量加藥系統，其包括機架、設置在所述機架上的料斗、與所述料斗相連通的輸送組件、計量組件以及電控系統，所述輸送組件位于所述計量組件上方，所述輸送組件和所述計量組件均與所述電控系統電連接。本發明提供的用于污水處理的定量加藥系統可以通過電控系統控制輸送組件的輸送速度來控制出量，從而可以較為精確地對添加物進行添加。

權利要求書

1.一種用于污水處理的定量加藥系統，其特征在于，所述用于污水處理的定量加藥系統包括機架、設置在所述機架上的料斗、與所述料斗相連通的輸送組件、計量組件以及電控系統，所述輸送組件位于所述計量組件上方，所述輸送組件和所述計量組件均與所述電控系統電連接。

2.根據權利要求1所述的用于污水處理的定量加藥系統，其特征在于，所述輸送組件包括驅動電機、輸送外殼以及螺旋鉸刀，所述螺旋鉸刀設置在所述輸送外殼內，所述驅動電機穿設所述輸送外殼的一端與所述螺旋鉸刀連接，所述輸送外殼的另一端設有通孔，所述通孔位于所述計量組件上方，所述驅動電機與所述電控系統電連接。

3.根據權利要求2所述的用于污水處理的定量加藥系統，其特征在于，所述輸送組件還包括蓋板，所述蓋板蓋設在所述通孔上，所述蓋板能夠開啟或封閉所述通孔。

4.根據權利要求3所述的用于污水處理的定量加藥系統，其特征在于，所述，所述計量組件包括計量箱以及重力感應裝置，所述重力感應裝置設置在所述機架上，所述計量箱設置在所述重力感應裝置上，所述重力感應裝置與所述電控系統電連接。

5.根據權利要求4所述的用于污水處理的定量加藥系統，其特征在于，所述用于污水處理的定量加藥系統包括翻料氣缸，所述翻料氣缸設置在所述機架上并與所述計量箱的上部連接。

6.根據權利要求5所述的用于污水處理的定量加藥系統，其特征在于，所述用于污水處理的定量加藥系統還包括蓋體，所述蓋體蓋設在所述料斗上。

發明內容

本發明的主要目的是提供一種用于污水處理的定量加藥系統，旨在解決上述技術問題。

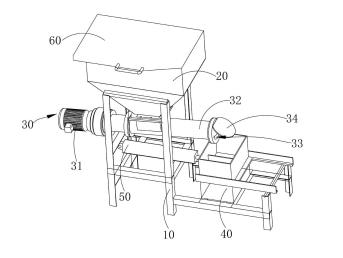

為實現上述目的，本發明提出的一種用于污水處理的定量加藥系統包括機架、設置在所述機架上的料斗、與所述料斗相連通的輸送組件、計量組件以及電控系統，所述輸送組件位于所述計量組件上方，所述輸送組件和所述計量組件均與所述電控系統電連接。

在一實施例中，所述輸送組件包括驅動電機、輸送外殼以及螺旋鉸刀，所述螺旋鉸刀設置在所述輸送外殼內，所述驅動電機穿設所述輸送外殼的一端與所述螺旋鉸刀連接，所述輸送外殼的另一端設有通孔，所述通孔位于所述計量組件上方，所述驅動電機與所述電控系統電連接。

在一實施例中，所述輸送組件還包括蓋板，所述蓋板蓋設在所述通孔上，所述蓋板能夠開啟或封閉所述通孔。

在一實施例中，所述，所述計量組件包括計量箱以及重力感應裝置，所述重力感應裝置設置在所述機架上，所述計量箱設置在所述重力感應裝置上，所述重力感應裝置與所述電控系統電連接。

在一實施例中，所述用于污水處理的定量加藥系統包括翻料氣缸，所述翻料氣缸設置在所述機架上并與所述計量箱的上部連接。

在一實施例中，所述用于污水處理的定量加藥系統還包括蓋體，所述蓋體蓋設在所述料斗上。

本發明的技術方案中，用于污水處理的定量加藥系統包括機架、設置在所述機架上的料斗、與所述料斗相連通的輸送組件、計量組件以及電控系統，所述輸送組件位于所述計量組件上方，所述輸送組件和所述計量組件均與所述電控系統電連接，因此可通過輸送組件將料斗內的添加物添加到計量組件豬嬲個，并且可以通過電控系統控制輸送組件的輸送速度來控制出量，從而可以較為精確地進行添加。

（發明人：周孝芳;謝田皋;湯衛軍）
