公布日：2022.06.07

申請日：2022.05.10

分類號：C02F9/04(2006.01)I

摘要

本發明涉及廢水處理領域，公開了一種化工產業污水環保處理裝置，包括處理箱，所述處理箱的頂部設有進水管，所述進水管的頂部設有流量閥，所述處理箱的左右兩側設有推送機構，所述推送機構包括側板塊、U型板、固定塊、螺紋桿和第一驅動電機，所述處理箱的兩側固定連接有對稱的側板塊，所述螺紋桿通過兩端安裝的第一轉動桿活動安裝在側板塊之間。本發明通過設置的過濾機構，當廢水進入至處理箱內并流過過濾框時，三個過濾框中安裝的第一過濾網、第二過濾網和活性炭過濾網將依次對廢水中含有的較大廢渣、較小廢渣以及微小廢渣有毒顆粒物進行有效的過濾阻攔，并有效地實現對廢水的三重過濾凈化操作。

權利要求書

1.一種化工產業污水環保處理裝置，其特征在于：包括處理箱（1），所述處理箱（1）的頂部設有進水管（2），所述進水管（2）的頂部設有流量閥（3），所述處理箱（1）的左右兩側設有推送機構（4），所述推送機構（4）包括側板塊（12）、U型板（19）、固定塊（21）、螺紋桿（25）和第一驅動電機（27），所述處理箱（1）的兩側固定連接有對稱的側板塊（12），所述螺紋桿（25）通過兩端安裝的第一轉動桿（26）活動安裝在側板塊（12）之間，所述第一驅動電機（27）通過第一安裝板（14）固定安裝在處理箱（1）的前端壁兩側，且第一驅動電機（27）的輸出端與第一轉動桿（26）固定連接，所述U型板（19）位于處理箱（1）內，且U型板（19）的兩側固定連接有固定塊（21），所述固定塊（21）通過上下兩端安裝的滑動塊（22）活動安裝在處理箱（1）的側壁內，且固定塊（21）通過外側壁上安裝的連接板（23）與螺紋桿（25）進行螺紋連接，所述處理箱（1）的左右兩側側壁上分別開設有橫向口（17），且橫向口（17）的槽內壁上下兩端分別開設有滑動槽（18），所述橫向口（17）的兩側并位于處理箱（1）的外壁上還分別固定安裝有側板塊（12），且側板塊（12）的側壁上開設有第一轉動孔（13），所述處理箱（1）的前端壁兩側還分別固定安裝有第一安裝板（14），所述螺紋桿（25）的前后兩端分別固定安裝有第一轉動桿（26），且第一轉動桿（26）穿插安裝在第一轉動孔（13）內，所述第一驅動電機（27）通過螺栓固定安裝在第一安裝板（14）的前端壁上，且第一驅動電機（27）的輸出端固定安裝在螺紋桿（25）前端安裝的第一轉動桿（26）的端壁上，所述U型板（19）的內壁兩側以豎向方式分別開設有三組對稱的安裝卡槽（20），且U型板（19）的兩側側壁前端部位分別固定安裝有固定塊（21），且固定塊（21）位于橫向口（17）內，所述固定塊（21）的上下兩端分別固定安裝有滑動塊（22），且滑動塊（22）滑動安裝在滑動槽（18）內，所述連接板（23）的外側壁上還固定安裝有連接板（23），且連接板（23）的側壁上開設有螺紋孔（24），所述連接板（23）通過螺紋孔（24）與螺紋桿（25）進行螺紋連接所述處理箱（1）的兩側側壁上并位于推送機構（4）的下方還固定連接有支撐架（5），所述U型板（19）的內部設有過濾機構（7），所述過濾機構（7）包括擋板（28）、過濾框（30）、第一過濾網（32）、第二過濾網（33）和活性炭過濾網（34），所述擋板（28）的內側壁上固定安裝有三個過濾框（30），三個所述過濾框（30）的框內分別固定連接有第一過濾網（32）、第二過濾網（33）和活性炭過濾網（34），所述過濾框（30）通過兩側安裝的安裝卡條（31）固定連接在U型板（19）內，所述擋板（28）的外側壁上固定安裝有把手（29），且擋板（28）的內側壁上以豎向方式固定安裝有三個過濾框（30），所述過濾框（30）的兩側側壁上固定安裝有安裝卡槽（20）對應的安裝卡條（31），所述處理箱（1）的底部設有攪拌機構（6），所述攪拌機構（6）包括攪拌罐（8）、攪拌軸（35）、第二驅動電機（38）和刮除板（42），所述攪拌罐（8）固定連接在處理箱（1）的底部，所述攪拌軸（35）通過兩端安裝的第二轉動桿（36）活動安裝在攪拌罐（8）內，其中一端所述第二轉動桿（36）的端壁上固定連接有大皮帶輪（37），所述第二驅動電機（38）通過第二安裝板（16）固定連接在攪拌罐（8）的底面上，且第二驅動電機（38）的輸出端固定連接有小皮帶輪（39），所述小皮帶輪（39）與第二驅動電機（38）之間活動連接有張緊皮帶（40），所述刮除板（42）通過底面兩端安裝的連接桿（41）固定連接在攪拌軸（35）上，攪拌桿（43）固定連接在攪拌軸（35）上，所述攪拌罐（8）固定安裝在處理箱（1）的底面上并與處理箱（1）相互連通，所述攪拌軸（35）的前后兩端分別固定安裝有第二轉動桿（36），且第二轉動桿（36）穿插安裝在第二轉動孔（15）內，所述攪拌軸（35）前端安裝的第二轉動桿（36）的端壁上固定安裝有大皮帶輪（37），所述第二安裝板（16）固定安裝在攪拌罐（8）的底面前端部位上，所述第二驅動電機（38）通過螺栓固定安裝在第二安裝板（16）的頂面上，所述第二驅動電機（38）的輸出端固定安裝有小皮帶輪（39），且第二驅動電機（38）與小皮帶輪（39）之間通過張緊皮帶（40）活動連接，所述刮除板（42）的外側壁與攪拌罐（8）的筒內壁相互貼合，所述刮除板（42）的內側壁上固定安裝有一組對稱的連接桿（41），且連接桿（41）固定安裝在攪拌軸（35）上，所述攪拌軸（35）的左右兩側側壁上分別固定安裝有若干個攪拌桿（43），所述攪拌罐（8）的頂面前端固定安裝有連通的加液管（9），且攪拌罐（8）的底面后端固定安裝有連通的排水管（10）。

2.根據權利要求1所述的一種化工產業污水環保處理裝置，其特征在于：所述處理箱（1）的頂面固定安裝有貫通的進水管（2），且進水管（2）的頂面通過法蘭固定連接有流量閥（3），所述支撐架（5）固定連接在處理箱（1）的左右兩側側壁上，所述處理箱（1）的后端壁開設有出渣口（11）。

3.根據權利要求2所述的一種化工產業污水環保處理裝置，其特征在于：上方所述過濾框（30）的框內固定安裝有第一過濾網（32），中間所述過濾框（30）的框內固定安裝有第二過濾網（33），且第二過濾網（33）的網孔密度要小于第一過濾網（32）的網孔密度，下方所述過濾框（30）的框內固定安裝有活性炭過濾網（34）。

發明內容

本發明的主要目的在于提供一種化工產業污水環保處理裝置，可以有效解決背景技術中的問題。

為實現上述目的，本發明采取的技術方案為：

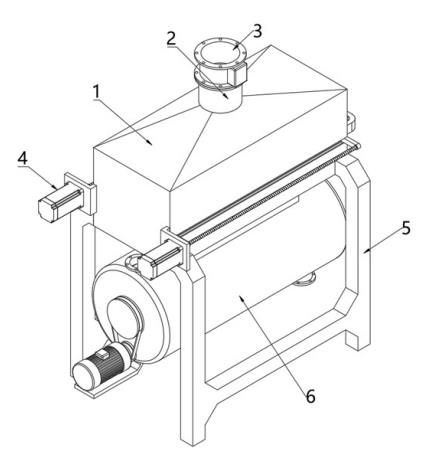

一種化工產業污水環保處理裝置，包括處理箱，所述處理箱的頂部設有進水管，所述進水管的頂部設有流量閥，所述處理箱的左右兩側設有推送機構，所述推送機構包括側板塊、U型板、固定塊、螺紋桿和第一驅動電機，所述處理箱的兩側固定連接有對稱的側板塊，所述螺紋桿通過兩端安裝的第一轉動桿活動安裝在側板塊之間，所述第一驅動電機通過第一安裝板固定安裝在處理箱的前端壁兩側，且第一驅動電機的輸出端與第一轉動桿固定連接，所述U型板位于處理箱內，且U型板的兩側固定連接有固定塊，所述固定塊通過上下兩端安裝的滑動塊活動安裝在處理箱的側壁內，且固定塊通過外側壁上安裝的連接板與螺紋桿進行螺紋連接，所述處理箱的兩側側壁上并位于推送機構的下方還固定連接有支撐架，所述U型板的內部設有過濾機構，所述過濾機構包括擋板、過濾框、第一過濾網、第二過濾網和活性炭過濾網，所述擋板的內側壁上固定安裝有三個過濾框，三個所述過濾框的框內分別固定連接有第一過濾網、第二過濾網和活性炭過濾網，所述過濾框通過兩側安裝的安裝卡條固定連接在U型板內，所述處理箱的底部設有攪拌機構，所述攪拌機構包括攪拌罐、攪拌軸、第二驅動電機和刮除板，所述攪拌罐固定連接在處理箱的底部，所述攪拌軸通過兩端安裝的第二轉動桿活動安裝在攪拌罐內，其中一端所述第二轉動桿的端壁上固定連接有大皮帶輪，所述第二驅動電機通過第二安裝板固定連接在攪拌罐的底面上，且第二驅動電機的輸出端固定連接有小皮帶輪，所述小皮帶輪與第二驅動電機之間活動連接有張緊皮帶，所述刮除板通過底面兩端安裝的連接桿固定連接在攪拌軸上，所述攪拌桿固定連接在攪拌軸上。

優選的，所述處理箱的頂面固定安裝有貫通的進水管，且進水管的頂面通過法蘭固定連接有流量閥，所述支撐架固定連接在處理箱的左右兩側側壁上，所述處理箱的后端壁開設有出渣口。

優選的，所述處理箱的左右兩側側壁上分別開設有橫向口，且橫向口的槽內壁上下兩端分別開設有滑動槽，所述橫向口的兩側并位于處理箱的外壁上還分別固定安裝有側板塊，且側板塊的側壁上開設有第一轉動孔，所述處理箱的前端壁兩側還分別固定安裝有第一安裝板。

優選的，所述螺紋桿的前后兩端分別固定安裝有第一轉動桿，且第一轉動桿穿插安裝在第一轉動孔內，所述第一驅動電機通過螺栓固定安裝在第一安裝板的前端壁上，且第一驅動電機的輸出端固定安裝在螺紋桿前端安裝的第一轉動桿的端壁上。

優選的，所述U型板的內壁兩側以豎向方式分別開設有三組對稱的安裝卡槽，且U型板的兩側側壁前端部位分別固定安裝有固定塊，且固定塊位于橫向口內，所述固定塊的上下兩端分別固定安裝有滑動塊，且滑動塊滑動安裝在滑動槽內。

優選的，所述連接板的外側壁上還固定安裝有連接板，且連接板的側壁上開設有螺紋孔，所述連接板通過螺紋孔與螺紋桿進行螺紋連接。

優選的，所述擋板的外側壁上固定安裝有把手，且擋板的內側壁上以豎向方式固定安裝有三個過濾框，所述過濾框的兩側側壁上固定安裝有安裝卡槽對應的安裝卡條。

優選的，上方所述過濾框的框內固定安裝有第一過濾網，中間所述過濾框的框內固定安裝有第二過濾網，且第二過濾網的網孔密度要小于第一過濾網的網孔密度，下方所述過濾框的框內固定安裝有活性炭過濾網。

優選的，所述攪拌罐固定安裝在處理箱的底面上并與處理箱相互連通，所述攪拌軸的前后兩端分別固定安裝有第二轉動桿，且第二轉動桿穿插安裝在第二轉動孔內，所述攪拌軸前端安裝的第二轉動桿的端壁上固定安裝有大皮帶輪，所述第二安裝板固定安裝在攪拌罐的底面前端部位上，所述第二驅動電機通過螺栓固定安裝在第二安裝板的頂面上，所述第二驅動電機的輸出端固定安裝有小皮帶輪，且第二驅動電機與小皮帶輪之間通過張緊皮帶活動連接。

優選的，所述刮除板的外側壁與攪拌罐的筒內壁相互貼合，所述刮除板的內側壁上固定安裝有一組對稱的連接桿，且連接桿固定安裝在攪拌軸上，所述攪拌軸的左右兩側側壁上分別固定安裝有若干個攪拌桿，所述攪拌罐的頂面前端固定安裝有連通的加液管，且攪拌罐的底面后端固定安裝有連通的排水管。

與現有技術相比，本發明具有如下有益效果：

1、設置的過濾機構，當廢水進入至處理箱內并流過過濾框時，三個過濾框中安裝的第一過濾網、第二過濾網和活性炭過濾網將依次對廢水中含有的較大廢渣、較小廢渣以及微小廢渣有毒顆粒物進行有效的過濾阻攔，并有效地實現對廢水的三重過濾凈化操作；

2、設置的推送機構，通過啟動第一驅動電機帶動螺紋桿轉動來將U型板從處理箱的推出，并方便使用人員對過濾機構內過濾下來的廢渣進行清除，且方便對過濾部件進行清洗和更換；

3、設置的攪拌機構，通過加液管向攪拌罐內添加化學藥劑來中和廢水，并攪拌的方式讓廢水和化學藥劑充分的混合在一起，并避免攪拌罐的內壁附有附著物，以進一步地對化工廢水實現化學處理，以確保在經過排水管排放后的廢水不會對環境造成污染，且避免了排水管出現堵塞的情況。通過流量閥可有效控制對化工廢水的處理量，并配合上推送機構、攪拌機構和過濾機構的使用，可大大提高的化工廢水的處理效果，并提高了對化工廢水的處理效率，且降低了廢水對環境造成的污染，實現了對廢水的環保處理。

（發明人：趙宗祺;李團結;于鵬飛）
