公布日：2022.07.08
申請日：2022.03.29
分類號：C02F9/04(2006.01)I
摘要
本發明公開了一種生活污水處理用氣浮機，涉及水處理設備技術領域，解決現有的氣浮機用鏈?zhǔn)焦卧鼨C(jī)刮渣動力有限且易損壞的技術問題，包括設置在絮凝池上部的開口向上的網格槽，網格槽的頂部設置有蓋板，蓋板上可拆卸安裝有濾袋，溶氣池的頂部設置有頂板，頂板上開設有通槽a，所述通槽a內滑動安裝有連接板，連接板遠離所述絮凝池的一側與液壓缸a的活塞桿a連接，連接板沿豎直方向開設有通孔，連接板的頂部設置有液壓缸b，液壓缸b的活塞桿b插入通孔內部且向下延伸至通孔外，活塞桿b遠離所述液壓缸b的一端連接有刮板，活塞桿b與通孔內壁滑動配合。本發明的氣浮機用滑動式刮渣機替代鏈?zhǔn)焦卧鼨C(jī)，增強了刮渣動力，提高了設備的耐用及穩定性。
權利要求書

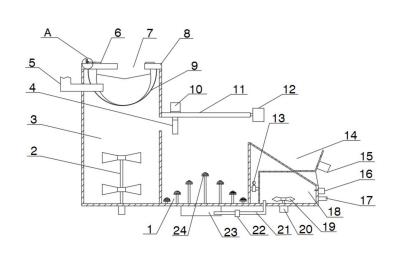

1.一種生活污水處理用氣浮機，包括設置有依次連通的絮凝池(3)、溶氣池(1)和消殺池(18)，其特征在于，所述絮凝池(3)上部設置有開口向上的網格槽(9)，所述網格槽(9)的頂部設置有蓋板(8)，所述蓋板(8)上可拆卸安裝有濾袋，所述溶氣池(1)的頂部設置有頂板(11)，所述頂板(11)上水平開設有通槽a，所述通槽a內滑動安裝有連接板(39)，所述連接板(39)遠離所述絮凝池(3)的一側與液壓缸a(12)的活塞桿a連接，所述連接板(39)的沿豎直方向開設有通孔(40)，所述連接板(39)的頂部設置有液壓缸b(10)，所述液壓缸b(10)的活塞桿b插入所述通孔(40)內部且向下延伸至通孔(40)外，所述活塞桿b遠離所述液壓缸b(10)的一端連接有刮板(4)，所述活塞桿b與所述通孔(40)內壁滑動配合。
2.根據權利要求1所述的一種生活污水處理用氣浮機，其特征在于，所述連接板(39)包括連接柱以及固定在連接柱上方的安裝板，所述通槽a包括與所述安裝板滾動配合的凹槽(37)以及與所述連接柱滑動配合的條形通槽(36)，所述凹槽(37)的槽底與所述條形通槽(36)的上槽口連通。
3.根據權利要求2所述的一種生活污水處理用氣浮機，其特征在于，所述安裝板底部位于所述連接柱的兩側均設置有兩個滾輪(42)，所述凹槽(37)槽底沿其中心線對稱設置有兩條與所述滾輪(42)滾動配合的條形槽c(38)。
4.根據權利要求1所述的一種生活污水處理用氣浮機，其特征在于，所述通孔(40)的內壁上環形陣列開設有多個豎槽(41)，所述活塞桿b的中部設置有多個與所述豎槽(41)滑動配合的滑塊。
5.根據權利要求1所述的一種生活污水處理用氣浮機，其特征在于，所述濾袋包括囊袋(33)、位于所述囊袋(33)上方且與其開口處固連的兩個連接體(32)以及位于每個所述連接體(32)遠離所述囊袋(33)一端的提頭(6)，所述濾袋的囊袋(33)位于所述網格槽(9)內且其兩個所述提頭(6)與所述蓋板(8)可拆卸連接。
6.根據權利要求5所述的一種生活污水處理用氣浮機，其特征在于，所述提頭(6)包括水平板以及固連在所述水平板兩端的豎直板(30)，所述水平板底部設置有多個固定環(31)，所述連接體(32)遠離所述囊袋(33)的一端與所述固定環(31)通過繩索連接。
7.根據權利要求5所述的一種生活污水處理用氣浮機，其特征在于，所述網格槽(9)遠離所述溶氣池(1)的一側開設有用于安裝排污管(5)的通道，所述連接體(32)上開設有圓形通孔(34)，所述排污管(5)的出水口依次穿過所述網格槽(9)上的通道和所述連接體(32)上的圓形通孔(34)后延伸至所述濾袋內部。
8.根據權利要求6所述的一種生活污水處理用氣浮機，其特征在于，所述蓋板(8)中心位置設置有排渣口(7)，所述蓋板(8)位于所述排渣口(7)的兩側沿其中心線分別開設有與所述排渣口(7)連通的條形通口a(27)和條形通口b(26)，所述條形通口a(27)和條形通口b(26)沿其中心線的兩側分別設置有條形槽a(29)和條形槽b(25)，兩個所述條形槽a(29)靠近所述排渣口(7)的一端均與所述排渣口(7)連通，一個所述提頭(6)的豎直板(30)與所述條形槽a(29)滑動配合，另一個所述提頭(6)的豎直板(30)插入所述條形槽b(25)內，所述提頭(6)頂部連接有提環(35)，所述蓋板(8)上靠近所述條形槽a(29)的一端設置有與所述提環(35)配合的U形座(28)。
9.根據權利要求1所述的一種生活污水處理用氣浮機，其特征在于，所述溶氣池(1)遠離所述絮凝池(3)的一側的上方設置有收集斗(14)，所述收集斗(14)遠離所述容氣池(1)的一側連接有除渣管(15)，所述溶氣池(1)遠離所述絮凝池(3)的一側的下方設置有所述消殺池(18)，所述消殺池(18)下部與所述絮凝池(3)通過輸水管道連通，所述輸水管道上設置有流量控制閥(13)，所述消殺池(18)底部設置有攪拌葉片(19)，所述消殺池(18)下部設置有排水管(17)道。10.根據權利要求1所述的一種生活污水處理用氣浮機，其特征在于，所述容氣池(1)下方設置有溶氣罐(23)，所述溶氣池(1)底部設置有多個容氣水噴頭(24)，每個所述容氣水噴頭(24)均與所述溶氣罐(23)通過氣水管道連通，所述消殺池(18)下部設置有輸水管(21)，所述輸水管(21)上連接有水泵(22)，所述水泵(22)的出水管與所述溶氣罐(23)連通。
發明內容
本發明的目的在于：為了解決上述氣浮機用鏈?zhǔn)焦卧鼨C(jī)刮渣動力有限且易損壞的技術問題，本發明提供一種生活污水處理用氣浮機。
本發明為了實現上述目的具體采用以下技術方案：
一種生活污水處理用氣浮機，包括設置有依次連通的絮凝池、溶氣池和消殺池，所述絮凝池上部設置有開口向上的網格槽，所述網格槽的頂部設置有蓋板，所述蓋板上可拆卸安裝有濾袋，所述溶氣池的頂部設置有頂板，所述頂板上開設有通槽a，所述通槽a內滑動安裝有連接板，所述連接板遠離所述絮凝池的一側與液壓缸a的活塞桿a連接，所述連接板沿豎直方向開設有通孔，所述連接板的頂部設置有液壓缸b，所述液壓缸b的活塞桿b插入所述通孔內部且向下延伸至通孔外，所述活塞桿b遠離所述液壓缸b的一端連接有刮板，所述活塞桿b與所述通孔內壁滑動配合。
進一步地，所述連接板包括連接柱以及固定在連接柱上方的安裝板，所述通槽a包括與所述安裝板滾動配合的凹槽以及與所述連接柱滑動配合的條形通槽，所述凹槽的槽底與所述條形通槽的上槽口連通。
進一步地，所述安裝板底部位于所述連接柱的兩側均設置有兩個滾輪，所述凹槽槽底沿其中心線對稱設置有兩條與所述滾輪滾動配合的條形槽c。
進一步地，所述通孔的內壁上環形陣列設置有多個豎槽，所述活塞桿b的中部設置有多個與所述豎槽滑動配合的滑塊。
進一步地，所述濾袋包括下部的囊袋、位于所述囊袋上方且與其開口處固連的兩個連接體以及位于每個所述連接體遠離所述囊袋一端的提頭，所述濾袋的囊袋位于所述網格槽內且其兩個所述提頭與所述蓋板可拆卸連接。
進一步地，所述提頭包括水平板以及固連在所述水平板兩端的豎直板，所述水平板底部設置有多個固定環，所述連接體遠離所述囊袋的一端與所述固定環通過繩索連接。
進一步地，所述網格槽遠離所述溶氣池的一側開設有用于安裝排污管的通道，所述連接體上開設有圓形通孔，所述排污管的出水口依次穿過所述網格槽上的通道和所述連接體上的圓形通孔后延伸至所述濾袋內部。
進一步地，所述蓋板中心位置設置有排渣口，所述蓋板位于所述排渣口的兩側沿其中心線分別開設有與所述排渣口連通的條形通口a和條形通口b，所述條形通口a和條形通口b沿其中心線的兩側分別設置有條形槽a和條形槽b，兩個所述條形槽a靠近所述排渣口的一端均與所述排渣口連通，一個所述提頭的豎直板與所述條形槽a滑動配合，另一個所述提頭的豎直板插入所述條形槽b內，所述提頭頂部連接有提環，所述蓋板上靠近所述條形槽a的一端設置有與所述提環配合的U形座。
進一步地，所述溶氣池遠離所述絮凝池的一側的上方設置有收集斗，所述收集斗遠離所述容氣池的一側連接有除渣管，所述溶氣池遠離所述絮凝池的一側的下方設置有所述消殺池，所述消殺池下部與所述絮凝池通過輸水管道連通，所述輸水管道上設置有流量控制閥，所述消殺池底部設置有攪拌葉片，所述消殺池下部設置有排水管道。
進一步地，所述容氣池下方設置有溶氣罐，所述溶氣池底部設置有多個容氣水噴頭，每個所述容氣水噴頭均與所述溶氣罐通過氣水管道連通，所述消殺池下部設置有輸水管，所述輸水管上連接有水泵，所述水泵的出水管與所述溶氣罐連通。
本發明的有益效果如下：
1.本發明的氣浮機通過在絮凝池上部設置濾袋，將大顆粒固體廢物攔截在濾袋內，防止其下落到絮凝池造成對攪拌裝置的纏繞，以及大顆粒重質廢物沉降在絮凝池和容氣池底部，影響設備的持續運行，在容氣池上方設置與頂板滑動連接的刮板，替代現有的鏈?zhǔn)絺魉偷墓伟�，增大了刮渣�?dòng)力以及動力傳遞，且結構穩固不易損壞，在刮板上設置液壓缸b，帶動刮板沿豎直方向上下滑動，保證刮渣作業的順利進行。
2.本發明的氣浮機在容氣池上方的頂板上設置通槽a，并在通槽a內設置與其滑動配合的連接板，為減小滑動的摩擦力，在其安裝板的底部對稱設置兩組滾輪，同時在通槽a的凹槽槽底設置分別與兩組滾輪滾動配合的兩個條形槽c，為實現刮板在刮渣完畢順利歸位而不會將絮凝物向相反的方向推動，在連接板內開設豎直方向的通孔，使下端固定刮板的活塞桿b能夠帶動刮板上下移動，為保證刮板在上下移動的過程中不發生偏轉，在豎直通孔的內壁上豎直開設多條豎槽，并在活塞桿的中部設置與豎槽滑動配合的滑塊。
3.本發明的氣浮機為攔截大顆粒固體廢物，設置了濾袋，為保證排污管出水口位于囊袋內，在濾袋的連接件上設置用于放置排污管的圓形通孔，為保證排污管能夠穩定放置不發生移動，在濾袋上設置兩個提頭，在靠近排污管一側的蓋板上的設置與提頭滑動連接的條形通口a和條形槽a,使濾袋實現在使用時能夠保持排污管出口位于其內部，在清理大顆粒固體廢物時能夠遠離排污管出口，并且為保證使用時的穩定性，在靠近排污管一側的提頭頂部設置與蓋體頂部U形座可拆卸連接的提環。
4.本發明的氣浮機為保證濾袋內的大顆粒固體廢物能夠進行及時清理，在濾袋上設置與蓋板可拆卸連接的提頭，連接件與固定環通過繩索可拆卸式纏繞連接，可拆卸式的設置方便濾袋損壞時進行更換，為保證裝載大顆粒固體廢物的濾袋的承重能力，在絮凝池上部設置用于承接濾袋的網格槽，為保證容氣池內的容氣效果在容氣池底部設置多個容器水噴頭，為保證處理過污水的安全排放，在污水排放前進行消殺處理，為合理利用水資源你，將消殺池內的水用水泵抽入容氣罐進行利用。
（發明人：朱召軍;范安億;李瑤瑤）
