公布日：2022.08.05
申請日：2022.05.31
分類號：C02F9/14(2006.01)I;C02F11/12(2019.01)I;C02F1/44(2006.01)N;C02F3/28(2006.01)N
摘要
本發明公開了一種以厭氧MBR與正滲透為核心的廢水近零排放裝置及工藝，裝置包括廢水收集單元，所述廢水收集單元與厭氧MBR單元連接，所述厭氧MBR單元分別與沼氣利用單元、污泥處理單元、正滲透單元連接，所述正滲透單元分別與濃水蒸發單元、達標產水回用或外排單元連接，所述濃水蒸發單元分別與正滲透單元、達標產水回用或外排單元、蒸發結晶物處理單元連接。本發明以厭氧MBR與正滲透技術為核心耦合形成工藝流程短、調試周期短、啟停方便、操作和運行維護簡單、出水水質穩定的高鹽高濃度有機廢水處理新工藝，既可將有機污染物降解和資源化為清潔能源沼氣，又能使工藝結構簡單，產水達標排放。
權利要求書

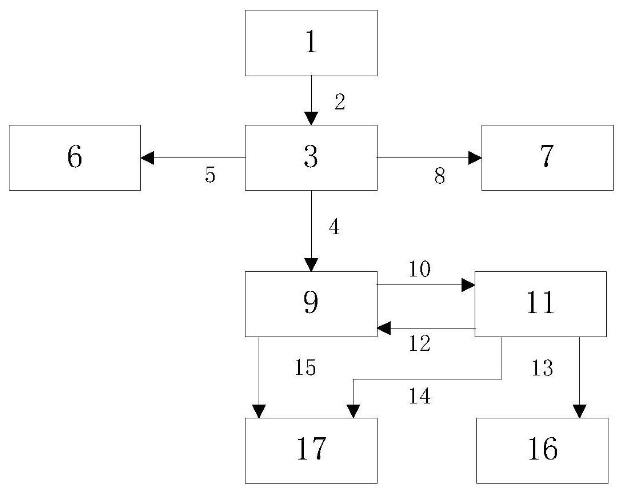

1.一種以厭氧MBR與正滲透為核心的廢水近零排放裝置，其特征在于：包括廢水收集單元（1），所述廢水收集單元（1）通過廢水輸送單元（2）與厭氧MBR單元（3）連接，所述厭氧MBR單元（3）通過沼氣輸送單元（5）與沼氣利用單元（6）連接，厭氧MBR單元（3）還通過污泥輸送單元（8）與污泥處理單元（7）連接，厭氧MBR單元（3）還通過厭氧MBR產水輸送單元（4）與正滲透單元（9）連接，所述正滲透單元（9）通過正滲透單元濃水輸送單元（10）與濃水蒸發單元（11）連接，正滲透單元（9）還通過清水輸送單元（15）與達標產水回用或外排單元（17）連接，所述濃水蒸發單元（11）通過不達標蒸發產水回正滲透單元（12）與正滲透單元（9）連接，濃水蒸發單元（11）還通過達標產水輸送單元（14）與達標產水回用或外排單元（17）連接，濃水蒸發單元（11）還通過蒸發結晶物輸送單元（13）與蒸發結晶物處理單元（16）連接。
2.根據權利要求1所述的以厭氧MBR與正滲透為核心的廢水近零排放裝置，其特征在于：所述廢水收集單元（1）采用廢水收集池、調節池、初沉池或均質池。
3.根據權利要求1所述的以厭氧MBR與正滲透為核心的廢水近零排放裝置，其特征在于：所述厭氧MBR單元（3）采用內置式厭氧MBR或外置式厭氧MBR。
4.根據權利要求1所述的以厭氧MBR與正滲透為核心的廢水近零排放裝置，其特征在于：所述沼氣利用單元（6）采用火炬燃燒、沼氣提純利用或沼氣發電利用的方式。
5.根據權利要求1所述的以厭氧MBR與正滲透為核心的廢水近零排放裝置，其特征在于：所述污泥處理單元（7）采用污泥脫水干化外運。
6.根據權利要求1所述的以厭氧MBR與正滲透為核心的廢水近零排放裝置，其特征在于：所述正滲透單元（9）包括正滲透膜單元、汲取液處理單元，所述汲取液處理單元采用膜濃縮處理或蒸發處理的方式。
7.根據權利要求1所述的以厭氧MBR與正滲透為核心的廢水近零排放裝置，其特征在于：所述濃水蒸發單元（11）的蒸發采用浸沒式蒸發、MVR、多效蒸發或低溫蒸發的方式。
8.采用權利要求1-7任一項所述的裝置進行以厭氧MBR與正滲透為核心的廢水近零排放的工藝，其特征在于：包括如下步驟：1）廢水首先經過廢水收集單元（1）收集調節后，通過廢水輸送單元（2）輸送至厭氧MBR單元（3）對有機物和懸浮物進行處理；2）厭氧MBR單元（3）處理后的產水通過厭氧MBR產水輸送單元（4）輸送至正滲透單元（9）進行處置，厭氧MBR單元（3）產生的沼氣通過沼氣輸送單元（5）輸送至沼氣利用單元（6）進行綜合利用，厭氧MBR單元（3）產生的污泥通過污泥輸送單元（8）輸送至污泥處理單元（7）進行處置；3）正滲透單元（9）產生的達標產水通過清水輸送單元（15）輸送至達標產水回用或外排單元（17），正滲透單元（9）產生的濃液通過正滲透單元濃水輸送單元（10）進入濃水蒸發單元（11）進行處理；4）濃水蒸發單元（11）的不合格產水通過不達標蒸發產水回正滲透單元（12）繼續處理，濃水蒸發單元（11）產生的結晶鹽或母液通過蒸發結晶物輸送單元（13）輸送至蒸發結晶物處理單元（16）進行處理，濃水蒸發單元（11）的達標產水通過達標產水輸送單元（14）輸送至達標產水回用或外排單元（17）。
發明內容
本發明的目的在于提供一種以厭氧MBR與正滲透為核心的廢水近零排放裝置及工藝，本發明以厭氧MBR與正滲透技術為核心耦合形成工藝流程短、調試周期短、啟停方便、操作和運行維護簡單、出水水質穩定的高鹽高濃度有機廢水處理新工藝，既可將有機污染物降解和資源化為清潔能源沼氣，又能使工藝結構簡單，產水達標排放，主要解決如下問題：（1）通過以厭氧MBR與正滲透為核心的去除高鹽高濃度有機物的廢水處理新工藝，解決傳統的高濃度有機物高鹽廢水處理難度大、工藝流程長、操控復雜、運行維護復雜且成本高、出水指標不穩定、占地面積大等問題。
（2）實現污染資源化。厭氧生物處理因剩余污泥少、運行費用少、可能源回收（CH4）等優點而被廣泛用于各種有機工業廢水和市政污水處理，但也存在微生物生長慢、占地面積大、生物截留效果差、對溫度要求較高等缺點。厭氧膜生物工藝將膜分離技術和厭氧生物處理有效結合，不僅保留了厭氧生物處理的優勢，而且達到了水力停留時間（HRT，hydraulicretentiontime)和固體停留時間（SRT，solidsretentiontime）的高效分離、完全生物截留、出水水質穩定、占地面積少等顯著效果。
（3）正滲透是依靠選擇性滲透膜兩側的滲透壓差為驅動力自發實現水傳遞的膜分離過程，解決了傳統高鹽廢水處理工藝如反滲透、蒸發等技術存在的工藝復雜、膜污染快、加藥量大、運行能耗高、占地面積大等問題。
為實現上述目標，本發明采用如下技術方案：一種以厭氧MBR與正滲透為核心的廢水近零排放裝置，包括廢水收集單元，所述廢水收集單元通過廢水輸送單元與厭氧MBR單元連接，所述厭氧MBR單元通過沼氣輸送單元與沼氣利用單元連接，厭氧MBR單元還通過污泥輸送單元與污泥處理單元連接，厭氧MBR單元還通過厭氧MBR產水輸送單元與正滲透單元連接，所述正滲透單元通過正滲透單元濃水輸送單元與濃水蒸發單元連接，正滲透單元還通過清水輸送單元與達標產水回用或外排單元連接，所述濃水蒸發單元通過不達標蒸發產水回正滲透單元與正滲透單元連接，濃水蒸發單元還通過達標產水輸送單元與達標產水回用或外排單元連接，濃水蒸發單元還通過蒸發結晶物輸送單元與蒸發結晶物處理單元連接。
進一步的，所述廢水收集單元采用廢水收集池、調節池、初沉池或均質池。
進一步的，所述厭氧MBR單元采用內置式厭氧MBR或外置式厭氧MBR。
進一步的，所述沼氣利用單元采用火炬燃燒、沼氣提純利用或沼氣發電利用的方式。
進一步的，所述污泥處理單元采用污泥脫水干化外運。
進一步的，所述正滲透單元包括正滲透膜單元、汲取液處理單元，所述汲取液處理單元采用膜濃縮處理或蒸發處理的方式。
進一步的，所述濃水蒸發單元的蒸發采用浸沒式蒸發、MVR、多效蒸發或低溫蒸發的方式。
進一步的，所述廢水輸送單元包括輸送泵、管道及配套閥門儀表等；所述厭氧MBR產水輸送單元，包含了輸送泵、管道及配套閥門儀表等；所述沼氣輸送單元，包含了管道及配套閥門儀表等；所述污泥輸送單元，包括污泥輸送泵、管道及配套閥門儀表等。
本發明還提供一種采用上述的裝置進行以厭氧MBR與正滲透為核心的廢水近零排放的工藝，包括如下步驟：1）廢水首先經過廢水收集單元收集調節后，通過廢水輸送單元輸送至厭氧MBR單元對有機物和懸浮物進行處理；2）厭氧MBR單元處理后的產水通過厭氧MBR產水輸送單元輸送至正滲透單元進行處置，厭氧MBR單元產生的沼氣通過沼氣輸送單元輸送至沼氣利用單元進行綜合利用，厭氧MBR單元產生的污泥通過污泥輸送單元輸送至污泥處理單元進行處置；3）正滲透單元產生的達標產水通過清水輸送單元輸送至達標產水回用或外排單元，正滲透單元產生的濃液通過正滲透單元濃水輸送單元進入濃水蒸發單元進行處理；4）濃水蒸發單元的不合格產水通過不達標蒸發產水回正滲透單元繼續處理，濃水蒸發單元產生的結晶鹽或母液通過蒸發結晶物輸送單元輸送至蒸發結晶物處理單元進行處理，濃水蒸發單元的達標產水通過達標產水輸送單元輸送至達標產水回用或外排單元。
與現有技術相比，本發明的有益效果如下：本發明將高效的厭氧MBR工藝技術與正滲透工藝技術結合形成了新工藝，其處理流程短、處理效率較高、調試周期短、啟停速度快、操作運行維護簡單，無好氧生化系統、無生化泡沫問題、無鼓風曝氣系統、無生化污泥，系統設備化率高、系統可即開即停、系統抗負荷沖擊能力強、穩定性好、產水率高、產水水質穩定，且環境友好、基本無二次污染；具體如下：厭氧MBR系統解決了廢水中有機物濃度高難處理、常規厭氧有機負荷低、出水COD及SS高等對正滲透帶來的影響；通過新工藝及儀表控制可實現系統的全自動運行，集成化及自動化程度高；通過厭氧MBR工藝技術、正滲透工藝技術及蒸發工藝技術可實現高濃度有機物高鹽廢水的近零排放。
（發明人：肖誠斌;古創;何敏霞;王慶云;武首任;謝勇;趙彬）
