高新電子絮凝脫硫廢水處理設備

發布時間:2023-8-22 10:28:54  中國污水處理工程網

公布日:2022.09.09

申請日:2022.07.18

分類號:C02F9/06(2006.01)I;C02F101/30(2006.01)N;C02F101/10(2006.01)N

摘要

本發明公開了一種電子絮凝脫硫廢水處理裝置及脫硫方法,涉及廢水處理技術領域。該電子絮凝脫硫廢水處理裝置,包括過濾槽、混合機構和除渣機構,過濾槽的頂部通過安裝架固定安裝有反應罐,所述混合機構包括設置于過濾槽內部的驅動組件和攪拌組件,驅動組件與攪拌組件相連接,驅動組件驅動攪拌組件相對于過濾槽轉動,所述除渣機構包括設置于過濾槽內部的升降組件和壓濾組件,升降組件和壓濾組件之間設置有擠壓組件。該電子絮凝脫硫廢水處理裝置及脫硫方法,能夠?qū)U水和藥劑進行攪拌,使得廢水藥劑能夠更加充分均勻的進行混合,從而提高了廢水與藥劑的反應效率,提高了廢水的脫硫效率,在攪拌的同時還能夠?qū)Ψ磻?yīng)罐的內壁進行清理。


權利要求書

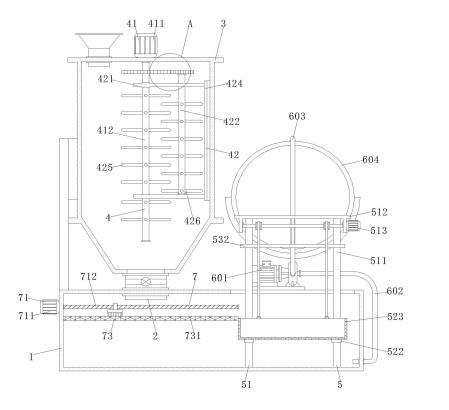

1.一種電子絮凝脫硫廢水處理裝置,其特征在于,包括:過濾槽(1),頂部通過安裝架固定安裝有反應罐(3);混合機構(4),包括設置于過濾槽(1)內部的驅動組件(41)和攪拌組件(42),驅動組件(41)與攪拌組件(42)相連接,驅動組件(41)驅動攪拌組件(42)相對于過濾槽(1)轉動;除渣機構(5),包括設置于過濾槽(1)內部的升降組件(51)和壓濾組件(52),升降組件(51)和壓濾組件(52)之間設置有擠壓組件(53),升降組件(51)與壓濾組件(52)相連接,升降組件(51)與擠壓組件(53)相連接,升降組件(51)驅動壓濾組件(52)相對于過濾槽(1)豎向移動。

2.根據權利要求1所述的一種電子絮凝脫硫廢水處理裝置,其特征在于:所述反應罐(3)的底部固定連接有排液管(2)且與其內部相通,排液管(2)的另一端延伸至過濾槽(1)的內部,反應罐(3)的頂部固定連接有進料管且進料管的一端延伸至反應罐(3)的內部。

3.根據權利要求2所述的一種電子絮凝脫硫廢水處理裝置,其特征在于:所述驅動組件(41)包括減速電機(411)、轉桿B(412)和轉動齒輪(413),減速電機(411)的底部與反應罐(3)的頂部安裝,轉桿B(412)的一端與反應罐(3)的內側頂部轉動安裝,減速電機(411)的轉軸延伸至反應罐(3)的內側頂部并與轉桿B(412)的一端固定連接,轉動齒輪(413)固定套設于轉桿B(412)的外壁;所述攪拌組件(42)包括套板(421)、轉桿A(422)、從動齒輪(423)、刮板(424)、攪拌棒(425)和攪拌桿(426),套板(421)的數量有兩組,兩組套板(421)均固定套設于轉桿B(412)的外壁,轉桿A(422)的一端與一組套板(421)的底部轉動安裝,轉桿A(422)的另一端與另一組套板(421)的頂部轉動安裝,轉桿A(422)的一端貫穿一組套板(421)并與從動齒輪(423)的底部固定連接,從動齒輪(423)與轉動齒輪(413)相互嚙合,兩組套板(421)的一側外壁均與刮板(424)的一側外壁固定安裝,攪拌棒(425)的一端與轉桿B(412)的外壁固定連接,攪拌桿(426)的一端與轉桿A(422)的外壁固定連接。

4.根據權利要求3所述的一種電子絮凝脫硫廢水處理裝置,其特征在于:所述刮板(424)的一側外壁與反應罐(3)的一側內壁相接觸。

5.根據權利要求4所述的一種電子絮凝脫硫廢水處理裝置,其特征在于:所述升降組件(51)包括支撐板(511)、頂板(512)、伺服電機A(513)、轉動桿(514)和繩輥(515),支撐板(511)和繩輥(515)的數量均有兩組,兩組支撐板(511)的底部均與過濾槽(1)的內側底部固定安裝,兩組支撐板(511)的頂部均與頂板(512)的內側頂部固定安裝,伺服電機A(513)的一側外壁與頂板(512)的一側外壁固定安裝,轉動桿(514)的兩端分別與頂板(512)的相鄰內壁轉動安裝,伺服電機A(513)的轉軸延伸至頂板(512)的一側內壁并與轉動桿(514)的一端固定連接,兩組繩輥(515)均固定套設于轉動桿(514)的外壁;所述壓濾組件(52)包括鋼繩(521)、回形板(522)和濾網槽(523),鋼繩(521)纏繞設置于繩輥(515)的外壁,鋼繩(521)的底部與濾網槽(523)的頂部固定連接,回形板(522)套設于支撐板(511)的外壁,回形板(522)的前側與濾網槽(523)的后側固定安裝;所述擠壓組件(53)包括豎板(531)和壓板(532),豎板(531)的頂部與頂板(512)的內側頂部固定安裝,豎板(531)的底部與壓板(532)的頂部固定安裝。

6.根據權利要求5所述的一種電子絮凝脫硫廢水處理裝置,其特征在于:所述絮凝機構(6)包括污水泵(601)、U形管(602)、L形管(603)和電子絮凝器本體(604),污水泵(601)和電子絮凝器本體(604)的底部均與過濾槽(1)的頂部固定安裝,污水泵(601)的輸入端與U形管(602)的一端固定連接,U形管(602)的另一端延伸至過濾槽(1)的內部,污水泵(601)的輸出端與L形管(603)的一端固定連接,L形管(603)的另一端延伸至電子絮凝器本體(604)的內部。

7.根據權利要求6所述的一種電子絮凝脫硫廢水處理裝置,其特征在于:所述過濾機構(7)包括平移組件(71)、清理組件(72)和分離組件(73),平移組件(71)與清理組件(72)相連接,過濾槽(1)與分離組件(73)相連接;所述平移組件(71)包括伺服電機B(711)、螺桿(712)和導桿(713),伺服電機B(711)的一側外壁與過濾槽(1)的一側外壁固定安裝,螺桿(712)的一端與過濾槽(1)的一側內壁轉動安裝,伺服電機B(711)的轉軸延伸至過濾槽(1)的一側內壁并與螺桿(712)的一端固定連接,導桿(713)的一端與過濾槽(1)的一側內壁固定連接;所述清理組件(72)包括活動套(721)和毛刷板(722),活動套(721)的數量有兩組,毛刷板(722)的前側與一組活動套(721)的后側固定連接,毛刷板(722)的后側與另一組活動套(721)的前側固定安裝;所述分離組件(73)包括濾網板(731),濾網板(731)的一側外壁與過濾槽(1)的一側內壁固定安裝。

8.根據權利要求7所述的一種電子絮凝脫硫廢水處理裝置,其特征在于:所述活動套(721)上開設有與螺桿(712)相匹配的螺紋槽,活動套(721)與螺桿(712)螺紋安裝,另一組活動套(721)與導桿(713)滑動安裝。

9.一種電子絮凝脫硫廢水的脫硫方法,其特征在于,包括以下步驟:S1、脫硫:減速電機(411)的轉軸帶動轉桿B(412)進行轉動,轉桿B(412)帶動轉動齒輪(413)、套板(421)和攪拌棒(425)進行轉動,轉動齒輪(413)帶動從動齒輪(423)進行自轉,從動齒輪(423)帶動轉桿A(422)進行自轉,轉桿A(422)帶動攪拌桿(426)進行自轉,與此同時,套板(421)帶動轉桿A(422)、刮板(424)和攪拌桿(426)進行公轉,使得攪拌棒(425)和攪拌桿(426)對廢水和藥劑更加充分的進行混合攪拌,混合完成后,等待廢水與藥劑進行反應,從而消除廢水中的含硫污染;S2、過濾:濾網板(731)對污水中的雜質和脫硫時產生的絮凝物進行過濾,當濾網板(731)的頂部堆積較多的固態垃圾時,控制伺服電機B(711)啟動,伺服電機B(711)的轉軸帶動螺桿(712)進行轉動,螺桿(712)帶動活動套(721)進行橫向運動,活動套(721)對濾網板(731)頂部的固態垃圾進行清理;S3、除渣:伺服電機A(513)帶動轉動桿(514)進行轉動,轉動桿(514)帶動繩輥(515)進行轉動,繩輥(515)帶動鋼繩(521)進行收卷,鋼繩(521)帶動濾網槽(523)進行豎向運動,當濾網槽(523)內部的垃圾與壓板(532)相接觸時,壓板(532)會對垃圾產生擠壓,從而將垃圾中殘留的廢水?dāng)D壓出來;S4、絮凝:污水泵(601)通過U形管(602)將廢水抽出,再通過L形管(603)將廢水輸出至電子絮凝器本體(604)的內部,然后打開電子絮凝器本體(604),即可對污水進行絮凝分離處理。

發明內容

本發明的目的在于至少解決現有技術中存在的技術問題之一,提供一種電子絮凝脫硫廢水處理裝置及脫硫方法,能夠解決廢水處理方法較為單一和處理效率低的問題。

為實現上述目的,本發明提供如下技術方案:一種電子絮凝脫硫廢水處理裝置,包括過濾槽、混合機構和除渣機構,過濾槽的頂部通過安裝架固定安裝有反應罐;

所述混合機構包括設置于過濾槽內部的驅動組件和攪拌組件,驅動組件與攪拌組件相連接,驅動組件驅動攪拌組件相對于過濾槽轉動;

所述除渣機構包括設置于過濾槽內部的升降組件和壓濾組件,升降組件和壓濾組件之間設置有擠壓組件,升降組件與壓濾組件相連接,升降組件與擠壓組件相連接,升降組件驅動壓濾組件相對于過濾槽豎向移動。

優選的,所述反應罐的底部固定連接有排液管且與其內部相通,排液管的另一端延伸至過濾槽的內部,反應罐的頂部固定連接有進料管且進料管的一端延伸至反應罐的內部,便于通過進料管將廢水倒入反應罐的內部,然后再將藥劑投入反應罐的內部。

優選的,所述驅動組件包括減速電機、轉桿B和轉動齒輪,減速電機的底部與反應罐的頂部安裝,轉桿B的一端與反應罐的內側頂部轉動安裝,減速電機的轉軸延伸至反應罐的內側頂部并與轉桿B的一端固定連接,轉動齒輪固定套設于轉桿B的外壁;

所述攪拌組件包括套板、轉桿A、從動齒輪、刮板、攪拌棒和攪拌桿,套板的數量有兩組,兩組套板均固定套設于轉桿B的外壁,轉桿A的一端與一組套板的底部轉動安裝,轉桿A的另一端與另一組套板的頂部轉動安裝,轉桿A的一端貫穿一組套板并與從動齒輪的底部固定連接,從動齒輪與轉動齒輪相互嚙合,兩組套板的一側外壁均與刮板的一側外壁固定安裝,攪拌棒的一端與轉桿B的外壁固定連接,攪拌桿的一端與轉桿A的外壁固定連接,使得廢水藥劑能夠更加充分均勻的進行混合,從而提高了廢水與藥劑的反應效率。

優選的,刮板的一側外壁與反應罐的一側內壁相接觸,能夠?qū)Ψ磻?yīng)罐的內壁進行清理,避免雜質粘附在反應罐的內壁,提高了反應罐內壁的潔凈度。

優選的,所述升降組件包括支撐板、頂板、伺服電機A、轉動桿和繩輥,支撐板和繩輥的數量均有兩組,兩組支撐板的底部均與過濾槽的內側底部固定安裝,兩組支撐板的頂部均與頂板的內側頂部固定安裝,伺服電機A的一側外壁與頂板的一側外壁固定安裝,轉動桿的兩端分別與頂板的相鄰內壁轉動安裝,伺服電機A的轉軸延伸至頂板的一側內壁并與轉動桿的一端固定連接,兩組繩輥均固定套設于轉動桿的外壁;

所述壓濾組件包括鋼繩、回形板和濾網槽,鋼繩纏繞設置于繩輥的外壁,鋼繩的底部與濾網槽的頂部固定連接,回形板套設于支撐板的外壁,回形板的前側與濾網槽的后側固定安裝;

所述擠壓組件包括豎板和壓板,豎板的頂部與頂板的內側頂部固定安裝,豎板的底部與壓板的頂部固定安裝,并將收集后的固態垃圾進行擠壓,從而減少固態垃圾中污水的含水量,減輕固態垃圾的重量,便于工作人員對擠壓后的固態垃圾進行搬運。

優選的,所述絮凝機構包括污水泵、U形管、L形管和電子絮凝器本體,污水泵和電子絮凝器本體的底部均與過濾槽的頂部固定安裝,污水泵的輸入端與U形管的一端固定連接,U形管的另一端延伸至過濾槽的內部,污水泵的輸出端與L形管的一端固定連接,L形管的另一端延伸至電子絮凝器本體的內部,能夠采用單一的操作了去除污水中大量污染物,進一步的對污水進行深度處理。

優選的,所述過濾機構包括平移組件、清理組件和分離組件,平移組件與清理組件相連接,過濾槽與分離組件相連接;

所述平移組件包括伺服電機B、螺桿和導桿,伺服電機B的一側外壁與過濾槽的一側外壁固定安裝,螺桿的一端與過濾槽的一側內壁轉動安裝,伺服電機B的轉軸延伸至過濾槽的一側內壁并與螺桿的一端固定連接,導桿的一端與過濾槽的一側內壁固定連接;

所述清理組件包括活動套和毛刷板,活動套的數量有兩組,毛刷板的前側與一組活動套的后側固定連接,毛刷板的后側與另一組活動套的前側固定安裝;

所述分離組件包括濾網板,濾網板的一側外壁與過濾槽的一側內壁固定安裝,避免雜質和絮凝進入到電子絮凝器的內部,有效的提高電子絮凝器對污水的處理效率和處理效果。

優選的,所述活動套上開設有與螺桿相匹配的螺紋槽,活動套與螺桿螺紋安裝,另一組活動套與導桿滑動安裝,能夠自動對濾網板表面的固態垃圾進行清理,避免濾網板的表面堆積較多的垃圾,減少垃圾堵塞濾網孔的情況。

一種電子絮凝脫硫廢水的脫硫方法,包括以下步驟:

S1、脫硫:減速電機的轉軸帶動轉桿B進行轉動,轉桿B帶動轉動齒輪、套板和攪拌棒進行轉動,轉動齒輪帶動從動齒輪進行自轉,從動齒輪帶動轉桿A進行自轉,轉桿A帶動攪拌桿進行自轉,與此同時,套板帶動轉桿A、刮板和攪拌桿進行公轉,使得攪拌棒和攪拌桿對廢水和藥劑更加充分的進行混合攪拌,混合完成后,等待廢水與藥劑進行反應,從而消除廢水中的含硫污染;

S2、過濾:濾網板對污水中的雜質和脫硫時產生的絮凝物進行過濾,當濾網板的頂部堆積較多的固態垃圾時,控制伺服電機B啟動,伺服電機B的轉軸帶動螺桿進行轉動,螺桿帶動活動套進行橫向運動,活動套對濾網板頂部的固態垃圾進行清理;

S3、除渣:伺服電機A帶動轉動桿進行轉動,轉動桿帶動繩輥進行轉動,繩輥帶動鋼繩進行收卷,鋼繩帶動濾網槽進行豎向運動,當濾網槽內部的垃圾與壓板相接觸時,壓板會對垃圾產生擠壓,從而將垃圾中殘留的廢水?dāng)D壓出來;

S4、絮凝:污水泵通過U形管將廢水抽出,再通過L形管將廢水輸出至電子絮凝器本體的內部,然后打開電子絮凝器本體,即可對污水進行絮凝分離處理。

與現有技術相比,本發明的有益效果是:

(1)、該電子絮凝脫硫廢水處理裝置及脫硫方法,通過減速電機、轉桿B、轉動齒輪、轉桿A、從動齒輪、刮板、攪拌棒和攪拌桿的配合使用,能夠?qū)U水和藥劑進行攪拌,使得廢水藥劑能夠更加充分均勻的進行混合,從而提高了廢水與藥劑的反應效率,提高了廢水的脫硫效率,在攪拌的同時還能夠?qū)Ψ磻?yīng)罐的內壁進行清理,避免雜質粘附在反應罐的內壁,提高了反應罐內壁的潔凈度。

(2)、該電子絮凝脫硫廢水處理裝置及脫硫方法,通過支撐板、頂板、伺服電機A、轉動桿、繩輥、鋼繩、回形板、濾網槽、和的配合使用,能夠?qū)U水中的雜質和脫硫時產生的絮凝物進行收集,并將收集后的固態垃圾進行擠壓,從而減少固態垃圾中污水的含水量,減輕固態垃圾的重量,便于工作人員對擠壓后的固態垃圾進行搬運,幫助工作人員減輕工作量,提高了工作效率,同時能夠?qū)D壓后水進行回收,提高污水的利用率。

(3)、該電子絮凝脫硫廢水處理裝置及脫硫方法,通過污水泵、U形管、L形管和電子絮凝器本體的配合使用,能夠?qū)⑻幚砗蟮奈鬯詣拥乃腿腚娮有跄鲀?nèi),以便于電子絮凝器對污水進行二次凈化處理,從而減少在污水處理的過程中化學藥劑的使用,降低化學藥劑對水資源的二次污染,能夠采用單一的操作了去除污水中大量污染物,進一步的對污水進行深度處理,大大的提高了污水凈化效果。

(4)、該電子絮凝脫硫廢水處理裝置及脫硫方法,通過伺服電機B、螺桿、導桿、活動套、毛刷板和濾網板的配合使用,能夠?qū)ξ鬯械碾s質和絮凝物進行過濾,避免雜質和絮凝進入到電子絮凝器的內部,有效的提高電子絮凝器對污水的處理效率和處理效果,能夠自動對濾網板表面的固態垃圾進行清理,避免濾網板的表面堆積較多的垃圾,減少垃圾堵塞濾網孔的情況,從而提高了濾網板對污水的過濾效率。

(發明人:黃安軍;李富勇;唐剛;黃明忠;徐筠;張衛。
