公布日：2022.07.22

申請日：2022.04.29

分類號：C02F3/02(2006.01)I;B01F27/90(2022.01)I;B01F27/85(2022.01)I;B01F27/2322(2022.01)I;B01F27/191(2022.01)I

摘要

本發明屬于污水處理技術領域，尤其是一種用于污水處理的好氧池裝置，包括池體，池體頂部固定連接有箱罩，箱罩頂部開設有兩個第一開口，第一開口兩端內壁均開設有導向槽，導向槽內滑動連接有導向塊，兩個導向塊之間固定連接有連接板，連接板底部固定連接有掛架，掛架底部轉動連接有次軸，池體頂部開設有兩個第二開口，次軸頂部套設固定有蝸輪，池體頂部轉動連接有主軸，次軸頂部套設固定有第二錐齒輪，主軸和次軸上均套設固定有多個第一套環，第一套環圓周外壁固定連接有多個環形陣列分布的攪拌桿。本發明中，通過主軸和次軸上的攪拌桿分開對污水進行攪拌，同時，驅使次軸進行左右移動攪拌，從而消除攪拌死角，提高攪拌效率。

權利要求書

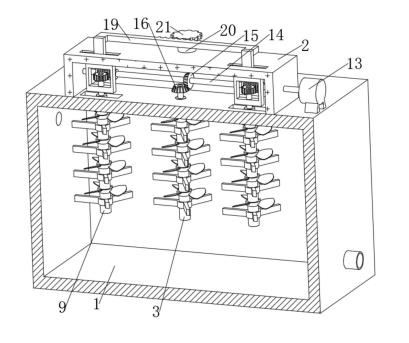

1.一種用于污水處理的好氧池裝置，包括池體(1)，其特征在于，所述池體(1)頂部固定連接有箱罩(2)，所述箱罩(2)頂部開設有兩個呈兩側對稱分布的第一開口(4)，所述第一開口(4)兩端內壁均開設有導向槽(5)，所述導向槽(5)內滑動連接有導向塊(6)，兩個所述導向塊(6)之間固定連接有同一個連接板(7)，所述連接板(7)底部固定連接有掛架(8)，所述掛架(8)底部轉動連接有次軸(9)，所述池體(1)頂部開設有兩個呈兩側對稱分布的第二開口(10)，所述次軸(9)穿設于第二開口(10)內，所述次軸(9)頂部套設固定有蝸輪(18)，所述池體(1)頂部轉動連接有主軸(3)，所述主軸(3)設置于兩個次軸(9)之間，所述次軸(9)頂部套設固定有第二錐齒輪(16)，所述主軸(3)和次軸(9)上均套設固定有多個均勻分布的第一套環(11)，所述第一套環(11)圓周外壁固定連接有多個環形陣列分布的攪拌桿(12)，所述箱罩(2)上設置有驅動機構。

2.根據權利要求1所述的一種用于污水處理的好氧池裝置，其特征在于，所述驅動機構包括第一電機(13)，所述第一電機(13)固定連接于池體(1)頂部的一側，所述箱罩(2)兩側內壁之間轉動連接有同一個連接軸(14)，所述連接軸(14)和第一電機(13)輸出軸之間固定連接，所述連接軸(14)上套設固定有第一錐齒輪(15)，所述第一錐齒輪(15)和第二錐齒輪(16)嚙合連接，所述連接軸(14)上套設有兩個呈兩側分布的蝸桿(17)，所述蝸桿(17)和蝸輪(18)形成傳動配合，所述蝸桿(17)連接有滑移機構。

3.根據權利要求2所述的一種用于污水處理的好氧池裝置，其特征在于，所述滑移機構包括定向塊(23)，所述連接軸(14)外壁開設有兩個呈兩側分布的定向槽(22)，所述定向塊(23)滑動連接于定向槽(22)內，所述定向塊(23)和蝸桿(17)之間固定連接。

4.根據權利要求1所述的一種用于污水處理的好氧池裝置，其特征在于，所述主軸(3)和次軸(9)上均套設固定有多個均勻分布的第二套環(36)，所述第二套環(36)圓周外壁固定連接有多個環形陣列分布的葉板(37)，所述第二套環(36)和第一套環(11)錯位分布。

5.根據權利要求1所述的一種用于污水處理的好氧池裝置，其特征在于，所述池體(1)一側外壁的頂部貫穿固定有進水管，所述池體(1)遠離進水管的一側外壁的底部貫穿固定有出水管，所述出水管內固定連接有電磁閥。

6.根據權利要求1所述的一種用于污水處理的好氧池裝置，其特征在于，所述箱罩(2)頂部固定連接有第二電機(20)，所述第二電機(20)輸出軸連接有齒輪(21)，兩個所述連接板(7)之間固定連接有同一個齒條(19)，所述齒條(19)和齒輪(21)嚙合連接。

7.根據權利要求1所述的一種用于污水處理的好氧池裝置，其特征在于，所述池體(1)內設置有兩個導板(25)，兩個所述導板(25)之間固定連接有同一個第二支桿(26)，其中一個所述導板(25)和鄰近的池體(1)的內側壁之間固定連接有同一個第一支桿(24)，所述導板(25)頂部開設有導槽(27)，所述導槽(27)內滑動連接有導塊(28)，所述導塊(28)頂部固定連接有架桿(29)，所述次軸(9)底部套設有固定環(30)，所述固定環(30)和對應的架桿(29)之間固定連接，所述導塊(28)連接有往復機構，所述往復機構連接有傳動機構。

8.根據權利要求7所述的一種用于污水處理的好氧池裝置，其特征在于，所述往復機構包括傳動軸(31)，所述傳動軸(31)轉動連接于池體(1)兩側內壁之間，所述傳動軸(31)上開設有兩組呈兩側分布的往復螺紋，所述傳動軸(31)上套設有兩個往復滑塊(32)，所述往復滑塊(32)和傳動軸(31)之間形成傳動配合，所述往復滑塊(32)和導塊(28)之間固定連接有同一個連接桿(33)。

9.根據權利要求8所述的一種用于污水處理的好氧池裝置，其特征在于，所述傳動機構包括皮帶(35)，所述連接軸(14)和傳動軸(31)上均套設固定有帶輪(34)，所述皮帶(35)套設于兩個帶輪(34)之間。

發明內容

基于現有好氧池內攪拌機構攪拌效率差的技術問題，本發明提出了一種用于污水處理的好氧池裝置。

本發明提出的一種用于污水處理的好氧池裝置，包括池體，所述池體頂部固定連接有箱罩，所述箱罩頂部開設有兩個呈兩側對稱分布的第一開口，所述第一開口兩端內壁均開設有導向槽，所述導向槽內滑動連接有導向塊，兩個所述導向塊之間固定連接有同一個連接板，所述連接板底部固定連接有掛架，所述掛架底部轉動連接有次軸，所述池體頂部開設有兩個呈兩側對稱分布的第二開口，所述次軸穿設于第二開口內，所述次軸頂部套設固定有蝸輪，所述池體頂部轉動連接有主軸，所述主軸設置于兩個次軸之間，所述次軸頂部套設固定有第二錐齒輪，所述主軸和次軸上均套設固定有多個均勻分布的第一套環，所述第一套環圓周外壁固定連接有多個環形陣列分布的攪拌桿，所述箱罩上設置有驅動機構。

優選地，所述驅動機構包括第一電機，所述第一電機固定連接于池體頂部的一側，所述箱罩兩側內壁之間轉動連接有同一個連接軸，所述連接軸和第一電機輸出軸之間固定連接，所述連接軸上套設固定有第一錐齒輪，所述第一錐齒輪和第二錐齒輪嚙合連接，所述連接軸上套設有兩個呈兩側分布的蝸桿，所述蝸桿和蝸輪形成傳動配合，所述蝸桿連接有滑移機構。

優選地，所述滑移機構包括定向塊，所述連接軸外壁開設有兩個呈兩側分布的定向槽，所述定向塊滑動連接于定向槽內，所述定向塊和蝸桿之間固定連接。

優選地，所述主軸和次軸上均套設固定有多個均勻分布的第二套環，所述第二套環圓周外壁固定連接有多個環形陣列分布的葉板，所述第二套環和第一套環錯位分布。

優選地，所述池體一側外壁的頂部貫穿固定有進水管，所述池體遠離進水管的一側外壁的底部貫穿固定有出水管，所述出水管內固定連接有電磁閥。

優選地，所述箱罩頂部固定連接有第二電機，所述第二電機輸出軸連接有齒輪，兩個所述連接板之間固定連接有同一個齒條，所述齒條和齒輪嚙合連接。

優選地，所述池體內設置有兩個導板，兩個所述導板之間固定連接有同一個第二支桿，其中一個所述導板和鄰近的池體的內側壁之間固定連接有同一個第一支桿，所述導板頂部開設有導槽，所述導槽內滑動連接有導塊，所述導塊頂部固定連接有架桿，所述次軸底部套設有固定環，所述固定環和對應的架桿之間固定連接，所述導塊連接有往復機構，所述往復機構連接有傳動機構。

優選地，所述往復機構包括傳動軸，所述傳動軸轉動連接于池體兩側內壁之間，所述傳動軸上開設有兩組呈兩側分布的往復螺紋，所述傳動軸上套設有兩個往復滑塊，所述往復滑塊和傳動軸之間形成傳動配合，所述往復滑塊和導塊之間固定連接有同一個連接桿。

優選地，所述傳動機構包括皮帶，所述連接軸和傳動軸上均套設固定有帶輪，所述皮帶套設于兩個帶輪之間。

與現有技術相比，本發明提供了一種用于污水處理的好氧池裝置，具備以下有益效果：

1、該一種用于污水處理的好氧池裝置，啟動第一電機和第二電機，第一電機輸出軸帶動連接軸、定向塊、蝸桿和第一錐齒輪轉動，第一錐齒輪嚙合帶動第二錐齒輪轉動，第二錐齒輪繼而同步帶動主軸和其上的第一套環以及攪拌桿轉動，蝸桿轉動時，嚙合帶動蝸輪轉動，繼而蝸輪同步帶動次軸和其上的第一套環以及攪拌桿轉動，從而擴大攪拌范圍，同時，第二電機輸出軸進行正反轉，繼而同步帶動齒輪轉動，齒輪嚙合帶動齒條進行左右移動，齒條同步帶動連接板、掛架、次軸以及其上的攪拌桿的整體，跟隨導向塊一起順著導向槽進行左右移動，當次軸移動時，通過蝸輪推動蝸桿，蝸桿跟隨定向塊一起，順著定向槽進行橫移，從而使得蝸桿跟隨蝸輪移動，始終維持嚙合狀態，從而消除攪拌死角，提高攪拌效率。

2、該一種用于污水處理的好氧池裝置，設置有葉板，葉板和攪拌桿錯位分布，在進行轉動攪拌時，攪拌桿攪拌時產生的流向以水平面為主，而葉板攪拌時產生的流向以豎直面位置，從而使得兩股水流進行交融，使得污水被充分?jǐn)嚢琛?/p>

3、該一種用于污水處理的好氧池裝置，啟動第一電機，第一電機輸出軸帶動連接軸、定向塊、蝸桿和第一錐齒輪轉動，第一錐齒輪嚙合帶動第二錐齒輪轉動，第二錐齒輪繼而同步帶動主軸和其上的第一套環以及攪拌桿轉動，蝸桿轉動時，嚙合帶動蝸輪轉動，繼而蝸輪同步帶動次軸和其上的第一套環以及攪拌桿轉動，從而擴大攪拌范圍，同時，連接軸轉動時，同步帶動帶輪和皮帶轉動，繼而帶動傳動軸轉動，在往復螺紋作用下，使得往復滑塊跟隨連接桿和導塊一起，順著導槽往復移動，繼而同步帶動架桿、固定環、次軸以及其上的攪拌桿的整體，進行往復移動，當次軸移動時，通過蝸輪推動蝸桿，蝸桿跟隨定向塊一起，順著定向槽進行橫移，從而使得蝸桿跟隨蝸輪移動，始終維持嚙合狀態，從而消除攪拌死角，提高攪拌效率。

（發明人：黎三明）
