公布日：2022.07.29
申請日：2022.05.20
分類號：C02F3/02(2006.01)I;C02F3/32(2006.01)I;C02F101/30(2006.01)N
摘要
本發明涉及一種用于降解污水中有機物的生態系統及污水處理方法，生態系統包括：生態池，其上設有污水進口和溢流口，且溢流口的高度低于污水進口的高度；水生生物，設置于生態池內，適于對進入生態池內的污水中的有機物進行降解吸附；曝氣裝置，包括設置于生態池內的曝氣管，曝氣管適于向生態池內供氧；布水管路，一端與生態池的污水進口連通，另一端向靠近溢流口的方向延伸，適于向生態池內布水。生態池中的水生生物在曝氣裝置提供充足溶氧的條件下，不斷高效降解污水中的有機污染物質。另外，溢流口的高度低于污水進口的高度，污水高進低出，能夠在生態池中實現自流，不需要額外設置增壓設備，節約設備投資及運行成本。
權利要求書

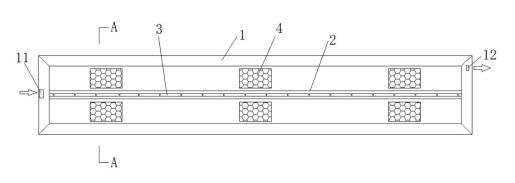

1.一種用于降解污水中有機物的生態系統，其特征在于，包括：生態池(1)，其上設有污水進口(11)和溢流口(12)，且所述溢流口(12)的高度低于污水進口(11)的高度；水生生物，設置于所述生態池(1)內，適于對進入生態池(1)內的污水中的有機物進行降解吸附；曝氣裝置(2)，包括設置于所述生態池(1)內的曝氣管，所述曝氣管適于向生態池(1)內供氧；布水管路(3)，一端與所述生態池(1)的污水進口(11)連通，另一端向靠近所述溢流口(12)的方向延伸，適于向所述生態池(1)內布水。
2.根據權利要求1所述的用于降解污水中有機物的生態系統，其特征在于，所述生態池(1)包括底壁以及連接在底壁相對兩側的第一側壁和第二側壁；所述污水進口(11)和溢流口(12)分別設置在所述第一側壁和第二側壁上，且所述第一側壁和第二側壁分別自與所述底壁的連接處逐漸向外傾斜設置。
3.根據權利要求2所述的用于降解污水中有機物的生態系統，其特征在于，所述生態池(1)為長條形水池，所述第一側壁和第二側壁沿寬度方向設置；所述生態池(1)還包括沿長度方向設置的第三側壁和第四側壁，所述第三側壁和第四側壁分別自與底壁的連接處逐漸向外傾斜設置；所述第一側壁、第二側壁以及第三側壁和第四側壁相對于水平面的傾斜角度分別為30°-60°。
4.根據權利要求1-3中任一項所述的用于降解污水中有機物的生態系統，其特征在于，所述曝氣裝置(2)還包括：曝氣風機，與所述曝氣管連接，所述曝氣風機適于間歇啟停以控制所述曝氣管間歇向所述生態池(1)中曝氣。
5.根據權利要求1-3任一項所述的用于降解污水中有機物的生態系統，其特征在于，所述曝氣管為1-3根，且沿所述生態池(1)長度方向設置在生態池(1)的底部中間位置。
6.根據權利要求1-3中任一項所述的用于降解污水中有機物的生態系統，其特征在于，還包括：VFG填料(4)，所述VFG填料(4)為多塊，且沿所述生態池(1)的長度方向間隔排布設置在生態池(1)內。
7.根據權利要求6所述的用于降解污水中有機物的生態系統，其特征在于，所述布水管路(3)位于所述生態池(1)的中間位置，所述VFG填料(4)至少為兩排，且分布在所述布水管路(3)的兩側。
8.根據權利要求1-3中任一項所述的用于降解污水中有機物的生態系統，其特征在于，所述水生生物包括水生植物，所述生態系統還包括：光照裝置，適于為所述生態池(1)內的水生植物提供光照條件。
9.根據權利要求1-3中任一項所述的用于降解污水中有機物的生態系統，其特征在于，所述水生生物包括海藻、菌類、輪蟲、魚、蝦中的一種或多種組合。
10.一種污水處理方法，其特征在于，應用于上述權利要求1-9中任一項所述的用于降解污水中有機物的生態系統，所述處理方法包括：對待通入到生態池(1)中的污水進行預處理；在檢測到污水中的COD負荷低于設定值時，將污水通入至生態池(1)中，并與生態池(1)中的生態池水進行混合；控制所述曝氣裝置(2)間歇啟停，以向生態池(1)內間歇供氧。
發明內容
因此，本發明要解決的技術問題在于克服現有技術降解污水中COD的方法能耗很高，成本昂貴，不利于大范圍推廣的問題，從而提供了一種通過水生生物對污水中的有機物進行降解吸附的生態系統及污水處理方法，不僅能耗少、成本低，且可持續循環使用。
為實現上述目的，本發明實施例提供了一種用于降解污水中有機物的生態系統，該生態系統包括：
生態池，其上設有污水進口和溢流口，且溢流口的高度低于污水進口的高度；
水生生物，設置于生態池內，適于對進入生態池內的污水中的有機物進行降解吸附；
曝氣裝置，包括設置于生態池內的曝氣管，曝氣管適于向生態池內供氧；
布水管路，一端與生態池的污水進口連通，另一端向靠近溢流口的方向延伸，適于向生態池內布水。
可選地，生態池包括底壁以及連接在底壁相對兩側的第一側壁和第二側壁；
污水進口和溢流口分別設置在第一側壁和第二側壁上，且第一側壁和第二側壁分別自與底壁的連接處逐漸向外傾斜設置。
可選地，生態池為長條形水池，第一側壁和第二側壁沿寬度方向設置；
生態池還包括沿長度方向設置的第三側壁和第四側壁，第三側壁和第四側壁分別自與底壁的連接處逐漸向外傾斜設置；
第一側壁、第二側壁以及第三側壁和第四側壁相對于水平面的傾斜角度分別為30°-60°。
可選地，曝氣裝置還包括：
曝氣風機，與曝氣管連接，曝氣風機適于間歇啟停以控制曝氣管間歇向生態池中曝氣。
可選地，曝氣管為1-3根，且沿生態池長度方向設置在生態池的底部中間位置。
可選地，該生態系統還包括：
VFG填料，VFG填料為多塊，且沿生態池的長度方向間隔排布設置在生態池內。
可選地，布水管路位于生態池的中間位置，VFG填料至少為兩排，且分布在布水管路的兩側。
可選地，水生生物包括水生植物，生態系統還包括光照裝置，適于為生態池內的水生植物提供光照條件。
可選地，水生生物包括海藻、菌類、輪蟲、魚、蝦中的一種或多種組合。
為實現上述目的，本發明實施例的另一方面提供了一種污水處理方法，污水處理方法應用于上述用于降解污水中有機物的生態系統，該污水處理方法包括：
對待通入到生態池中的污水進行預處理；
在檢測到污水中的COD負荷低于設定值時，將污水通入至生態池中，并與生態池中的生態池水進行混合；控制曝氣裝置間歇啟停，以向生態池內間歇供氧。
本發明技術方案與現有技術相比，具有如下有益效果：
1、本申請?zhí)峁┝艘环N用于降解污水中有機物的生態系統，該生態系統包括生態池、水生生物、曝氣裝置以及布水管路，生態池上設有污水進口和溢流口，且溢流口的高度低于污水進口的高度；水生生物設置于生態池內，適于對進入生態池內的污水中的有機物進行降解吸附；曝氣裝置包括設置于生態池內的曝氣管，曝氣管適于向生態池內供氧；布水管路一端與生態池的污水進口連通，另一端向靠近溢流口的方向延伸，適于向生態池內布水。
如此設置，曝氣裝置為生態池提供充足的氧氣，污水由生態池一端的污水進口流入，經布水管路向生態池均勻布水；進入生態池的污水與生態池中的生態池水混合形成混合液，生態池中的水生生物在曝氣裝置提供充足溶氧的條件下，不斷高效降解原水中的有機污染物質，本發明通過水生生物對污水中的有機物進行降解吸附，不僅能耗少、成本低，且可持續循環使用，利于使用推廣。另外，溢流口的高度低于污水進口，污水高進低出，能夠在生態池中實現自流，不需要額外設置增壓設備，如水泵，節約設備投資及運行成本。
2、本申請中污水進口和溢流口分別設置在生態池相對設置的第一側壁和第二側壁上，且通過將第一側壁和第二側壁設置為逐漸向外傾斜的傾斜側壁，使得溢流口的出水方向朝下傾斜，相比于豎直側壁，能夠提高出水流速；此外，側壁傾斜設置相當于緩坡，污水在由污水進口進入時沿緩坡向下流動相比于垂直向下流動更穩定些，可增強污水在生態池中流動的穩定性，為生態池中的水生生物提供適宜生存的流動水域，從而增強水生生物對有機物的降解效率。
3、本申請中生態池另外相對設置的兩側壁即第三側壁和第四側壁，也自與底壁的連接處逐漸向外傾斜設置，使得生態池呈倒四棱錐臺狀，在增大生態池容量的同時，還能夠增大生態池水頂部與空氣的接觸面積，提高生態池水的溶氧量。
4、本申請通過在生態池中養殖水生生物，并為其提供流動水域，通過設置曝氣管、光照等為水生生物的生長、繁殖提供必要的條件，水生生物協同合作共同完成有機污染物的降解。本生態系統完全遵守自然法則，采用生物降解方式、多物種協作形成小的海水生態圈，水生生物在系統穩定時，生長及死亡均遵守自然規則。另外，由于生態池兼顧海水養殖功能，污水中的有機物為生態池中水生生物提供了有機營養，所得海產品收入可完全覆蓋運行成本，降低了實際養殖所需運行成本。
5、本申請?zhí)峁┑奈鬯幚矸椒�，通過將生態系統應用于污水處理，可對含低濃度有機物高鹽污水中的有機物進行降解，使出水COD穩定達標，同時減少后續的膜濃縮或蒸發結晶工藝的預處理成本。
（發明人：李明;袁中秋;胡偉;王睿星;吳春旭;熊麗）
