公布日：2022.05.10
申請日：2022.02.22
分類號：C02F3/12(2006.01)I;C02F101/30(2006.01)N
摘要

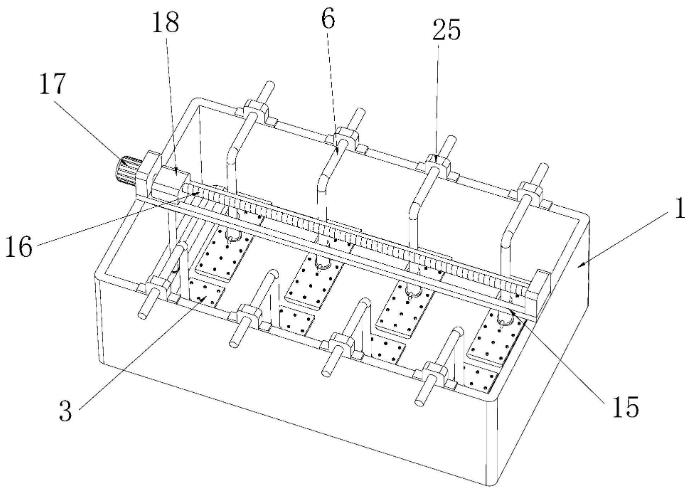

本發明涉及污水處理技術領域，公開了一種農村污水曝氣處理裝置，包括曝氣池，曝氣池的內腔的底部設置有鏟板，鏟板的底壁與曝氣池的底部內壁相接觸，曝氣池上設置有用于驅動鏟板相對曝氣池移動的驅動機構；本發明通過驅動機構驅動鏟板相對曝氣池的底部內壁移動，將曝氣池底部內壁的污垢鏟起，當鏟板移動至與曝氣板相接觸時，逐漸將曝氣板向上推起，從而使得鏟板能夠從曝氣板的下方經過，使得曝氣板在曝氣時始終處于曝氣池內腔的底部，以提高氣體與污水的接觸面積，在清潔時曝氣板向上移動，從而避免曝氣板阻礙鏟板的移動，能夠在便捷的曝氣池的底壁進行清潔，避免污水中的污垢附著在曝氣池的底壁上，使得后續人工清潔更加輕松。
權利要求書
1.一種農村污水曝氣處理裝置，包括曝氣池，其特征在于：所述曝氣池的內腔的底部設置有鏟板，所述鏟板的底壁與所述曝氣池的底部內壁相接觸，所述曝氣池上設置有用于驅動鏟板相對曝氣池移動的驅動機構，所述曝氣池上固定安裝有進氣管，所述進氣管的底端設置有連接筒，所述連接筒與所述進氣管滑動配合，且所述進氣管與所述連接筒彈性連接，所述連接筒的底端固定安裝有曝氣板，所述曝氣板通過連接筒與所述進氣管相連通；所述曝氣池底端的一側固定安裝有雜質槽，所述雜質槽的頂端設置有開口，所述雜質槽的頂壁與所述曝氣池的底部內壁相平齊；所述雜質槽的頂端滑動安裝有封蓋，所述封蓋與所述曝氣池的內側壁彈性連接，所述封蓋的頂端固定安裝有連接桿，所述連接桿設置為L形，所述連接桿遠離封蓋的一端固定安裝有推板；所述封蓋通過彈性連接件與曝氣池的內側壁彈性連接；所述彈性連接件包括安裝筒和連接柱，所述安裝筒與連接柱滑動配合，且所述安裝筒與連接柱過盈配合，安裝筒的右端與曝氣池的內側壁固定連接，連接柱的左端與封蓋的右側壁固定連接，所述安裝筒內腔的右側連通設置有輸液管，所述輸液管遠離安裝筒的一端固定安裝有噴頭，所述噴頭的輸出端朝向雜質槽的開口設置；所述曝氣板的頂壁設置有多個曝氣頭，所述曝氣頭與所述曝氣板的內腔相連通，所述曝氣板的底端設置有多個滾輪；所述曝氣板的底壁上設置有刷毛，當鏟板移動至曝氣板下方時，刷毛與鏟板的頂壁相接觸；所述進氣管的底端固定安裝有活塞，所述活塞與所述連接筒滑動配合，所述連接筒的內腔設置有連接管，所述連接管的頂端與所述活塞的底壁固定連接，所述連接管的底端與所述曝氣板的頂壁固定連接，所述活塞上開設有通孔，所述連接管的頂端通過通孔與所述進氣管相連通，所述連接管的底端與所述曝氣頭的內腔相連通；所述連接筒內設置有彈簧，所述彈簧的頂端與所述活塞的底壁固定連接，所述彈簧的底端與所述曝氣板的頂壁固定連接，所述彈簧設置在所述連接管的內部；所述曝氣板的底壁固定安裝有分流管，所述分流管的輸入端通過連通管與所述連接筒內腔的底部相連通，所述分流管的多個輸出端均連通設置有噴嘴，所述噴嘴的出液端朝向刷毛設置。
2.根據權利要求1所述的一種農村污水曝氣處理裝置，其特征在于：所述驅動機構包括滑軌，所述滑軌上滑動安裝有滑座，所述滑軌上轉動安裝有螺桿，所述滑軌的一端固定安裝有電機，所述電機的輸出端與所述螺桿的一端傳動連接，所述螺桿貫穿所述滑座，且所述螺桿與所述滑座螺紋連接，所述滑座的底端固定安裝有推桿，所述推桿的底端與所述鏟板固定連接。
發明內容
本發明的目的在于提供一種農村污水曝氣處理裝置，以解決上述背景技術中提成的問題。
為實現上述目的，需要在曝氣池的底部設置清潔結構，定期將曝氣池底部的污垢刮下，防止污垢沉淀吸附在曝氣池內。
基于上述思路，本發明提供如下技術方案：一種農村污水曝氣處理裝置，包括曝氣池，所述曝氣池的內腔的底部設置有鏟板，所述鏟板的底壁與所述曝氣池的底部內壁相接觸，所述曝氣池上設置有用于驅動鏟板相對曝氣池移動的驅動機構，所述曝氣池上固定安裝有進氣管，所述進氣管的底端設置有連接筒，所述連接筒與所述進氣管滑動配合，且所述進氣管與所述連接筒彈性連接，所述連接筒的底端固定安裝有曝氣板，所述曝氣板通過連接筒與所述進氣管相連通。
作為本發明的進一步方案，所述曝氣板的頂壁設置有多個曝氣頭，所述曝氣頭與所述曝氣板的內腔相連通，所述曝氣板的底端設置有多個滾輪。
作為本發明的進一步方案，所述曝氣板的底壁上設置有刷毛，當鏟板移動至曝氣板下方時，刷毛與鏟板的頂壁相接觸。
作為本發明的進一步方案，所述進氣管的底端固定安裝有活塞，所述活塞與所述連接筒滑動配合，所述連接筒的內腔設置有連接管，所述連接管的頂端與所述活塞的底壁固定連接，所述連接管的底端與所述曝氣板的頂壁固定連接，所述活塞上開設有通孔，所述連接管的頂端通過通孔與所述進氣管相連通，所述連接管的底端與所述曝氣頭的內腔相連通。
作為本發明的進一步方案，所述連接筒內設置有彈簧，所述彈簧的頂端與所述活塞的底壁固定連接，所述彈簧的底端與所述曝氣板的頂壁固定連接，所述彈簧設置在所述連接管的內部。
作為本發明的進一步方案，所述曝氣板的底壁固定安裝有分流管，所述分流管的輸入端通過連通管與所述連接筒內腔的底部相連通，所述分流管的多個輸出端均連通設置有噴嘴，所述噴嘴的出液端朝向刷毛設置。
作為本發明的進一步方案，所述曝氣池底端的一側固定安裝有雜質槽，所述雜質槽的頂端設置有開口，所述雜質槽的頂壁與所述曝氣池的底部內壁相平齊。
作為本發明的進一步方案，所述雜質槽的頂端滑動安裝有封蓋，所述封蓋與所述曝氣池的內側壁彈性連接，所述封蓋的頂端固定安裝有連接桿，所述連接桿設置為L形，所述連接桿遠離封蓋的一端固定安裝有推板。
作為本發明的進一步方案，所述驅動機構包括滑軌，所述滑軌上滑動安裝有滑座，所述滑軌上轉動安裝有螺桿，所述滑軌的一端固定安裝有電機，所述電機的輸出端與所述螺桿的一端傳動連接，所述螺桿貫穿所述滑座，且所述螺桿與所述滑座螺紋連接，所述滑座的底端固定安裝有推桿，所述推桿的底端與所述鏟板固定連接。
作為本發明的進一步方案，所述彈性連接件包括安裝筒和連接柱，所述安裝筒與連接柱滑動配合，且所述安裝筒與連接柱過盈配合，安裝筒的右端與曝氣池的內側壁固定連接，連接柱的左端與封蓋的右側壁固定連接，所述安裝筒內腔的右側連通設置有輸液管，所述輸液管遠離安裝筒的一端固定安裝有噴頭，所述噴頭的輸出端朝向雜質槽的開口設置。
與現有技術相比，本發明的有益效果是：本發明通過進氣管向連接筒內輸入氣體，氣體通過曝氣板排出，從而進行曝氣，當曝氣池的底壁沉淀較多的污垢時，通過驅動機構驅動鏟板相對曝氣池的底部內壁移動，將曝氣池底部內壁的污垢鏟起，污垢隨著水流流走，從而對曝氣池的底部內壁進行清潔，當鏟板移動至與曝氣板相接觸時，逐漸將曝氣板向上推起，從而使得鏟板能夠從曝氣板的下方經過，使得曝氣板在曝氣時始終處于曝氣池內腔的底部，以提高氣體與污水的接觸面積，在清潔時曝氣板向上移動，從而避免曝氣板阻礙鏟板的移動，能夠在便捷的曝氣池的底壁進行清潔，避免污水中的污垢附著在曝氣池的底壁上，使得后續人工清潔更加輕松。
（發明人：周亮;夏觀強;譚珞萍）
