高新立體生態污水處理裝置

發布時間:2023-8-24 10:46:49  中國污水處理工程網

公布日:2022.06.24

申請日:2022.03.28

分類號:C02F9/14(2006.01)I

摘要

本發明提供的立體生態污水處理設備,涉及污水處理領域,包括曝氣反應區、菌種緩釋反應槽和生化處理室;曝氣反應區包括底部設置有進水口的曝氣反應槽,曝氣反應槽上部經溢流口連通至菌種緩釋反應槽、菌種緩釋反應槽底部控制連通于生化處理室;其中,污水由進水口進入曝氣反應槽中,以超氧納米氣泡水的形式進行曝氣;后通過溢流口進入菌種緩釋反應槽內,在控制下釋放出菌種,并在菌種擴培區擴培;擴培后進入到生化處理區內進行生化處理,處理完成后的水通過出水口排出。本發明實現生化與物化一體化移動處理設備的集成,既能夠對污水進行殺菌、消毒,提高水體溶解氧,降低水體污染物濃度,同時又減少水處理過程菌種投加的成本,提高水處理效率。


權利要求書

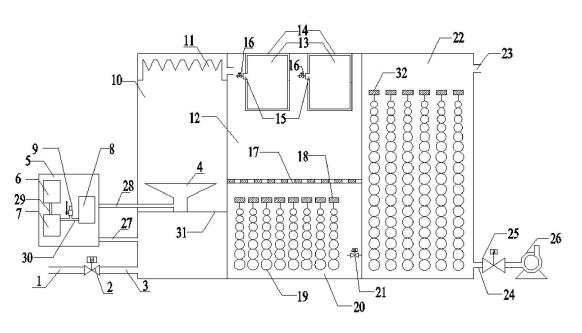

1.一種立體生態污水處理設備,其特征在于,包括曝氣反應區、菌種緩釋反應槽和生化處理室;所述曝氣反應區包括底部設置有進水口的曝氣反應槽,所述曝氣反應槽、菌種緩釋反應槽和生化處理室依次并排布置,并且曝氣反應槽上部經溢流口連通至菌種緩釋反應槽、菌種緩釋反應槽底部控制連通于生化處理室;所述曝氣反應區還包括位于曝氣反應槽外側的超氧納米氣泡發生器和位于曝氣反應槽內部的曝氣單元,所述超氧納米氣泡發生器底部經進水管道連通至曝氣反應槽、中部的水汽混合出水口經汽水混合進水管道連通至曝氣單元,并且進水管道的入口端位于曝氣單元的下方;所述曝氣單元設置為一開口朝上的曝氣盤,所述曝氣盤表面鏤空;所述菌種緩釋反應槽內中部由一緩釋隔板分隔為上部的菌種存儲區和下部的菌種擴培區,所述緩釋隔板的表面均勻分布有若干通孔;所述菌種存儲區內設置有至少兩個菌種緩釋器,所述菌種緩釋器內存儲有菌種,并且任一菌種緩釋器至少設置有一個緩釋口;所述菌種擴培區內設置有第一菌葫蘆安裝支架,所述第一菌葫蘆安裝支架上安裝有菌葫蘆;所述生化處理室遠離菌種緩釋反應槽的一側上方設置有出水口、下方設置有出泥口,其內部上方設置有第二菌葫蘆安裝支架,所述第二菌葫蘆安裝支架上安裝有菌葫蘆。

2.根據權利要求1所述的立體生態污水處理設備,其特征在于,所述曝氣反應槽、菌種緩釋反應槽和生化處理室為一體成型的箱體,所述箱體內部經隔板分隔為三個的腔室。

3.根據權利要求1所述的立體生態污水處理設備,其特征在于,所述超氧納米氣泡發生器由納米氣泡機、制氧機和臭氧機組成;所述制氧機經第一連接管道連通至臭氧機,臭氧機經第二連接管道連通至納米氣泡機。

4.根據權利要求1所述的立體生態污水處理設備,其特征在于,所述菌種緩釋器設置為由不銹鋼材質制成的雙層箱體結構,所述雙層箱體結構的夾層中設置有保溫單元和電加熱器。

5.根據權利要求1所述的立體生態污水處理設備,其特征在于,所述立體生態污水處理設備還包括控制中心;所述進水口連通的進水管道上設置有電磁閥,所述緩釋口設置有控制其開啟或閉合的第一電動閥,所述菌種緩釋反應槽遠離曝氣反應槽的一側底部經第二電動閥控制連通于生化處理室,所述電磁閥、第一電動閥和第二電動閥分別控制連接于控制中心。

6.根據權利要求5所述的立體生態污水處理設備,其特征在于,所述曝氣反應槽內部設置有一液位傳感器,所述液位傳感器和超氧納米氣泡發生器分別電連接于控制中心;當液位傳感器監測到曝氣反應槽內污水的液位到達預定液位,發送感應信號至控制中心,以便控制中心控制啟動超氧納米氣泡發生器。

7.根據權利要求5所述的立體生態污水處理設備,其特征在于,所述菌種擴培區設置有一微生物濃度檢測單元,所述微生物濃度檢測單元用于實時監測菌種擴培區內污水的微生物濃度;所述控制中心內預設有微生物濃度閾值,當微生物濃度檢測單元監測到菌種擴培區內污水的微生物濃度不低于微生物濃度閾值,控制啟動第二電動閥,連通菌種緩釋反應槽和生化處理室。

8.根據權利要求1所述的立體生態污水處理設備,其特征在于,所述溢流口設置為鋸齒狀凹槽結構。

9.根據權利要求1所述的立體生態污水處理設備,其特征在于,所述菌葫蘆在第一菌葫蘆安裝支架和第二菌葫蘆安裝支架以懸掛方式固定。10.根據權利要求1所述的立體生態污水處理設備,其特征在于,所述曝氣反應槽為不銹鋼內襯玻璃鋼防腐材料制成的第一腔室,所述菌種緩釋反應槽為不銹鋼材質制成的第二腔室,所述生化處理室為由不銹鋼材質制成的第三腔室。

發明內容

本發明目的在于提供一種立體生態污水處理設備,該設備在可移動的基礎上實現菌種自動投加的功能,解決現有微生物污水處理中不能自動投加菌種和設備化移動的問題,有效降低菌種投加及生化處理過程中溫度及水流等對污水處理效果的不利影響。

為達成上述目的,本發明提出如下技術方案:一種立體生態污水處理設備,包括曝氣反應區、菌種緩釋反應槽和生化處理室;所述曝氣反應區包括底部設置有進水口的曝氣反應槽,所述曝氣反應槽、菌種緩釋反應槽和生化處理室依次并排布置,并且曝氣反應槽上部經溢流口連通至菌種緩釋反應槽、菌種緩釋反應槽底部控制連通于生化處理室;

所述曝氣反應區還包括位于曝氣反應槽外側的超氧納米氣泡發生器和位于曝氣反應槽內部的曝氣單元,所述超氧納米氣泡發生器底部經進水管道連通至曝氣反應槽、中部的水汽混合出水口經汽水混合進水管道連通至曝氣單元,并且進水管道的入口端位于曝氣單元的下方;所述曝氣單元設置為一開口朝上的曝氣盤,所述曝氣盤表面鏤空;

所述菌種緩釋反應槽內中部由一緩釋隔板分隔為上部的菌種存儲區和下部的菌種擴培區,所述緩釋隔板的表面均勻分布有若干通孔;所述菌種存儲區內設置有至少兩個菌種緩釋器,所述菌種緩釋器內存儲有菌種,并且任一菌種緩釋器至少設置有一個緩釋口;所述菌種擴培區內設置有第一菌葫蘆安裝支架,所述第一菌葫蘆安裝支架上安裝有菌葫蘆;

所述生化處理室遠離菌種緩釋反應槽的一側上方設置有出水口、下方設置有出泥口,其內部上方設置有第二菌葫蘆安裝支架,所述第二菌葫蘆安裝支架上安裝有菌葫蘆。

進一步的,所述曝氣反應槽、菌種緩釋反應槽和生化處理室為一體成型的箱體,所述箱體內部經隔板分隔為三個的腔室。

進一步的,所述超氧納米氣泡發生器由納米氣泡機、制氧機和臭氧機組成;所述制氧機經第一連接管道連通至臭氧機,臭氧機經第二連接管道連通至納米氣泡機。

進一步的,所述菌種緩釋器設置為由不銹鋼材質制成的雙層箱體結構,所述雙層箱體結構的夾層中設置有保溫單元和電加熱器。

進一步的,所述立體生態污水處理設備還包括控制中心;所述進水口連通的進水管道上設置有電磁閥,所述緩釋口設置有控制其開啟或閉合的第一電動閥,所述菌種緩釋反應槽遠離曝氣反應槽的一側底部經第二電動閥控制連通于生化處理室,所述電磁閥、第一電動閥和第二電動閥分別控制連接于控制中心。

進一步的,所述曝氣反應槽內部設置有一液位傳感器,所述液位傳感器和超氧納米氣泡發生器分別電連接于控制中心;

當液位傳感器監測到曝氣反應槽內污水的液位到達預定液位,發送感應信號至控制中心,以便控制中心控制啟動超氧納米氣泡發生器。

進一步的,所述菌種擴培區設置有一微生物濃度檢測單元,所述微生物濃度檢測單元用于實時監測菌種擴培區內污水的微生物濃度;

所述控制中心內預設有微生物濃度閾值,當微生物濃度檢測單元監測到菌種擴培區內污水的微生物濃度不低于微生物濃度閾值,控制啟動第二電動閥,連通菌種緩釋反應槽和生化處理室。

進一步的,所述溢流口設置為鋸齒狀凹槽結構,用于保證出水平穩。

進一步的,所述菌葫蘆在第一菌葫蘆安裝支架和第二菌葫蘆安裝支架以懸掛方式固定。

進一步的,所述曝氣反應槽為不銹鋼內襯玻璃鋼防腐材料制成的第一腔室,所述菌種緩釋反應槽為不銹鋼材質制成的第二腔室,所述生化處理室為由不銹鋼材質制成的第三腔室。

由以上技術方案可知,本發明的技術方案獲得了如下有益效果:

本發明公開的立體生態污水處理設備,包括曝氣反應區、菌種緩釋反應槽和生化處理室;曝氣反應區包括底部設置有進水口的曝氣反應槽、位于其外的超氧納米氣泡發生器和位于內部的曝氣單元,菌種緩釋反應槽內中部由一緩釋隔板分隔為上部設置至少兩個菌種緩釋器的菌種存儲區和下部的菌種擴培區,曝氣反應槽上部經溢流口連通至菌種緩釋反應槽、菌種緩釋反應槽底部控制連通于生化處理室;其中,污水由進水口進入曝氣反應槽中,以超氧納米氣泡水的形式進行曝氣,對污水進行預處理;后通過溢流口進入菌種緩釋反應槽內,菌種緩釋器控制釋放出菌種,并在水流作用下進入菌種擴培區擴培;擴培后進入到生化處理區內進行生化處理,處理完成后的水通過出水口排出。本發明實現生化與物化一體化移動處理設備的集成,既能夠對污水進行殺菌、消毒,提高水體溶解氧,降低水體污染物濃度,同時又減少水處理過程菌種投加的成本,提高水處理效率。

本發明實現了物化與生化處理的一體化設備集成,且該設備在可移動的基礎上實現了菌種自動投加的功能,設備實用性強,能有效降低水體的污染物濃度,同時降低了菌種投加及生化處理過程中溫度及水流等對污水處理效果的不利影響,提高了排水口污水處理的效率。本發明為污水排入口的污水處理提供了新的解決方案,開拓了污水處理的新領域,使用成本低,操作簡單。

應當理解,前述構思以及在下面更加詳細地描述的額外構思的所有組合只要在這樣的構思不相互矛盾的情況下都可以被視為本公開的發明主題的一部分。

(發明人:黃金鹿;方道仁;方雨健;于翠)
