公布日：2022.08.30
申請日：2022.06.18
分類號：C02F9/14(2006.01)I;C02F1/40(2006.01)N;C02F1/44(2006.01)N;C02F1/461(2006.01)N;C02F1/52(2006.01)N;C02F1/56(2006.01)N;
C02F1/62(2006.01)N;C02F3/30(2006.01)N;C02F101/30(2006.01)N;C02F103/10(2006.01)N
摘要

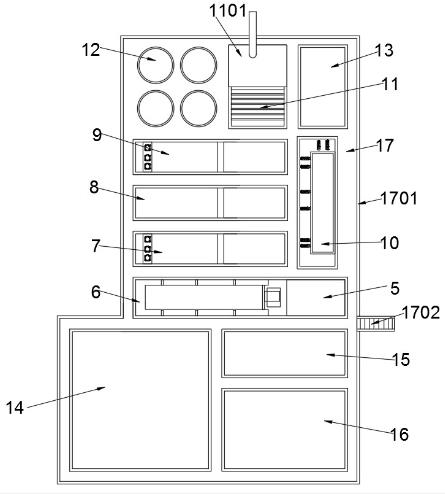

本發明公開了一種氣田廢水處理系統，氣田廢水依次流經卸水池、隔油池、調節池、一級沉淀池、中間水池、鐵碳微電解池、二級沉淀池、生化池、RO膜過濾池、清水池；所述隔油池的一側設有調節池，所述調節池的內部傾斜安裝有粗篩設備，所述粗篩設備包括弧形支撐板、漏水金屬網、排污網管和支架管；氣田廢水進入到系統開始就先對廢水中大顆粒污染進行預先處理，降低沉淀除砂需要耗費較長時間，保證廢水可以急時進入到后續廢水處理過程，降低廢水暫存和轉運的成本，通過氧化還原反應、原電池反應、電化學富集、物理吸附、混凝沉淀等一系列反應作用使水體中的有機物斷鏈開環、碳化，污水中有鹽、重金屬、機污染物得到充分去除。
權利要求書
1.一種氣田廢水處理系統，氣田廢水依次流經卸水池、隔油池、調節池、一級沉淀池、中間水池、鐵碳微電解池、二級沉淀池、生化池、RO膜過濾池、清水池；其特征在于：所述隔油池的一側設有調節池，所述調節池的內部傾斜安裝有粗篩設備，所述調節池中廢水被水泵提升至一級沉淀池；所述粗篩設備包括弧形支撐板、漏水金屬網、排污網管和支架管，所述弧形支撐板外周等距設有四組環形支撐架，所述漏水金屬網內部設置有金屬網骨架，所述漏水金屬網通過金屬網骨架旋轉安裝于環形支撐架外周。
2.根據權利要求所述的一種氣田廢水處理系統，其特征在于：所述調節池的一側設有一級沉淀池，所述調節池與一級沉淀池之間的頂部連接有管道，所述一級沉淀池遠離調節池的一側設有中間水池，所述一級沉淀池與中間水池之間的頂部連接有管道。
3.根據權利要求所述的一種氣田廢水處理系統，其特征在于：所述中間水池內部廢水經過水泵輸送至鐵碳微電解池的內部，所述鐵碳微電解池的頂部設有管道連通二級沉淀池的內部。
4.根據權利要求所述的一種氣田廢水處理系統，其特征在于：所述二級沉淀池一側的頂部通過管道連通生化池，所述生化池的一側的頂部設有厭氧池蓋板，所述生化池的一側設有RO膜過濾池，所述生化池的中廢水經過水泵增壓輸送到RO膜過濾池的內部。
5.根據權利要求所述的一種氣田廢水處理系統，其特征在于：所述RO膜過濾池余清水池之間連通有管道，所述清水池的一側設有事故池，所述事故池通過埋地管道與所述RO膜過濾池相互連通。
6.根據權利要求所述的一種氣田廢水處理系統，其特征在于：所述調節池的一側設有電機房，所述電機房遠離調節池的一側安裝有鉸鏈門，所述調節池頂部的四角皆安裝有鋼架，所述鋼架的頂部安裝有雨棚，所述雨棚下方傾斜安裝有沖水水管，所述沖水水管靠近調節池的一側均勻設有若干噴頭。
7.根據權利要求所述的一種氣田廢水處理系統，其特征在于：所述金屬網骨架包括支撐環、支撐桿、連接環、套筒和皮帶輪，所述連接環的外周等距焊接有四組支撐桿，所述支撐桿遠離連接環的一端焊接有支撐環，所述支撐環遠離排污網管的一端焊接有套筒，所述套筒外壁遠離支撐環的一側安裝有皮帶輪。
8.根據權利要求或所述的一種氣田廢水處理系統，其特征在于：所述電機房的內部安裝有齒輪箱，所述齒輪箱的一側安裝有電機，所述齒輪箱的輸出與皮帶輪之間連接有傳動帶。
9.根據權利要求所述的一種氣田廢水處理系統，其特征在于：所述卸水池、隔油池、調節池、一級沉淀池、中間水池、鐵碳微電解池、二級沉淀池、生化池、RO膜過濾池、清水池的頂部設有走道，所述走道的兩側焊接有扶手，所述走道靠近的一側設有樓梯。
發明內容
本發明的目的在于提供一種氣田廢水處理系統，以解決上述背景技術中提出的問題。
一種氣田廢水處理系統，氣田廢水依次流經卸水池、隔油池、調節池、一級沉淀池、中間水池、鐵碳微電解池、二級沉淀池、生化池、RO膜過濾池、清水池；所述隔油池的一側設有調節池，所述調節池的內部傾斜安裝有粗篩設備，所述調節池中廢水被水泵提升至一級沉淀池；所述粗篩設備包括弧形支撐板、漏水金屬網、排污網管和支架管，所述弧形支撐板外周等距設有四組環形支撐架，所述漏水金屬網內部設置有金屬網骨架，所述漏水金屬網通過金屬網骨架旋轉安裝于環形支撐架外周。
優選的，所述調節池的一側設有一級沉淀池，所述調節池與一級沉淀池之間的頂部連接有管道，所述一級沉淀池遠離調節池的一側設有中間水池，所述一級沉淀池與中間水池之間的頂部連接有管道。
優選的，所述中間水池內部廢水經過水泵輸送至鐵碳微電解池的內部，所述鐵碳微電解池的頂部設有管道連通二級沉淀池的內部。
優選的，所述二級沉淀池一側的頂部通過管道連通生化池，所述生化池的一側的頂部設有厭氧池蓋板，所述生化池的一側設有RO膜過濾池，所述生化池的中廢水經過水泵增壓輸送到RO膜過濾池的內部。
優選的，所述RO膜過濾池余清水池之間連通有管道，所述清水池的一側設有事故池，所述事故池通過埋地管道與所述RO膜過濾池相互連通。
優選的，所述調節池的一側設有電機房，所述電機房遠離調節池的一側安裝有鉸鏈門，所述調節池頂部的四角皆安裝有鋼架，所述鋼架的頂部安裝有雨棚，所述雨棚下方傾斜安裝有沖水水管，所述沖水水管靠近調節池的一側均勻設有若干噴頭。
優選的，所述金屬網骨架包括支撐環、支撐桿、連接環、套筒和皮帶輪，所述連接環的外周等距焊接有四組支撐桿，所述支撐桿遠離連接環的一端焊接有支撐環，所述支撐環遠離排污網管的一端焊接有套筒，所述套筒外壁遠離支撐環的一側安裝有皮帶輪。
優選的，所述電機房的內部安裝有齒輪箱，所述齒輪箱的一側安裝有電機，所述齒輪箱的輸出與皮帶輪之間連接有傳動帶。
優選的，所述卸水池、隔油池、調節池、一級沉淀池、中間水池、鐵碳微電解池、二級沉淀池、生化池、RO膜過濾池、清水池的頂部設有走道，所述走道的兩側焊接有扶手，所述走道靠近的一側設有樓梯。
（發明人：李陽;王建慶）
