公布日：2022.07.01
申請日：2022.03.21
分類號：C02F9/14(2006.01)I
摘要
本發明公開了一種用于豎向多級AO生態污水處理池，包括污水處理池，所述污水處理池的一端側壁固定安裝有入水管，所述污水處理池遠離所述入水管的一端側壁固定安裝有出水管，所述污水處理池的內部固定安裝有濾泥外框，所述濾泥外框的內部設置有水動組件，所述水動組件用于對污水中的水能進行利用并對濾網淤泥進行收集。本發明通過水動組件、濾泥組件和催化組件的配合，利用水沖力與彈力，實現了對污水中淤泥的初步處理，并利用回彈碰撞對濾泥網上的淤泥殘?jiān)M(jìn)行清理并收集，此外，利用水壓力帶動產生的離心力和碰撞慣性力，實現了對污水處理池內部硝化反應中催化劑的均勻添加功能，并配合初步淤泥處理后的污水進行混合，增加了反應速率。
權利要求書
1.一種用于豎向多級AO生態污水處理池，其特征在于，包括：污水處理池(1)，所述污水處理池(1)的一端側壁固定安裝有入水管(11)，所述污水處理池(1)遠離所述入水管(11)的一端側壁固定安裝有出水管(12)，所述污水處理池(1)的內部固定安裝有濾泥外框(2)，所述濾泥外框(2)的內部設置有水動組件(3)，所述水動組件(3)用于對污水中的水能進行利用并對濾網淤泥進行收集；濾泥組件(4)，所述濾泥組件(4)安裝于所述水動組件(3)的內部，所述濾泥組件(4)用于配合所述水動組件(3)進行初步過濾與淤泥清理；催化組件(5)，所述催化組件(5)安裝于所述濾泥組件(4)的側壁，所述催化組件(5)用于配合水動組件(3)進行有氧步驟中催化劑的均勻添加。
2.根據權利要求1所述的一種用于豎向多級AO生態污水處理池，其特征在于，所述水動組件(3)包括葉輪轉桿(31)、上轉塊(32)、濾泥葉輪(33)、泥渣收集箱(34)、泥渣存腔(35)和下轉塊(36)，所述葉輪轉桿(31)固定安裝于所述濾泥外框(2)的內部，所述上轉塊(32)與所述上轉塊(32)之間進行螺紋連接，四個所述濾泥葉輪(33)固定安裝于所述上轉塊(32)的側壁，所述泥渣收集箱(34)與所述濾泥葉輪(33)的底端進行固定連接，所述泥渣存腔(35)開設于所述泥渣收集箱(34)的內部，所述下轉塊(36)固定安裝于所述泥渣收集箱(34)的內部，所述下轉塊(36)與所述上轉塊(32)之間進行固定連接，所述下轉塊(36)與所述葉輪轉桿(31)之間進行螺紋連接。
3.根據權利要求2所述的一種用于豎向多級AO生態污水處理池，其特征在于，所述濾泥組件(4)包括轉動桿(41)、濾泥板(42)、濾泥網(43)、滑動腔(44)、限位滑塊(45)和回復彈簧(46)，所述轉動桿(41)轉動安裝于所述上轉塊(32)的側壁，所述濾泥板(42)安裝于所述轉動桿(41)靠近濾泥葉輪(33)的一端側壁，所述濾泥網(43)安裝于所述濾泥板(42)的內部，所述滑動腔(44)開設于所述濾泥葉輪(33)遠離轉動桿(41)一端的內部，所述限位滑塊(45)安裝于所述濾泥網(43)遠離轉動桿(41)的一端，所述回復彈簧(46)固定安裝于所述限位滑塊(45)與滑動腔(44)的側壁之間。
4.根據權利要求4所述的一種用于豎向多級AO生態污水處理池，其特征在于，所述催化組件(5)包括催化劑存盒(51)和出液閥(52)，所述催化劑存盒(51)安裝于所述濾泥板(42)靠近滑動腔(44)的一端，所述出液閥(52)安裝于所述催化劑存盒(51)的側壁。
5.根據權利要求2所述的一種用于豎向多級AO生態污水處理池，其特征在于，所述濾泥外框(2)安裝于所述污水處理池(1)內部靠近入水管(11)的一端，所述水動組件(3)關于所述濾泥外框(2)的水平側壁進行等距分布，多個所述水動組件(3)在進行轉動時不會接觸。
6.根據權利要求2所述的一種用于豎向多級AO生態污水處理池，其特征在于，多個所述葉輪轉桿(31)采用往復螺桿結構設置，當所述泥渣存腔(35)內部裝滿淤泥時，所述濾泥葉輪(33)在水流沖擊下仍能進行轉動。
7.根據權利要求2所述的一種用于豎向多級AO生態污水處理池，其特征在于，四個所述濾泥葉輪(33)之間關于所述上轉塊(32)進行等距分布，所述濾泥葉輪(33)的水平截面采用彎角扇面結構設置，所述濾泥葉輪(33)的內部槽口與所述泥渣存腔(35)之間相適配。
8.根據權利要求3所述的一種用于豎向多級AO生態污水處理池，其特征在于，所述濾泥板(42)與所述濾泥葉輪(33)的側壁進行滑動連接，所述濾泥板(42)在濾泥葉輪(33)內部進行滑動時，存在不卡扣滑動區間，所述濾泥板(42)初始狀態下靠近濾泥葉輪(33)的凹口端。
9.根據權利要求3所述的一種用于豎向多級AO生態污水處理池，其特征在于，所述限位滑塊(45)遠離所述濾泥板(42)一端的水平截面采用弧形結構設置，所述限位滑塊(45)的側壁與所述滑動腔(44)的側壁之間進行滑動連接。10.根據權利要求4所述的一種用于豎向多級AO生態污水處理池，其特征在于，所述出液閥(52)采用擠壓閥口結構設置，所述出液閥(52)開設于所述催化劑存盒(51)遠離濾泥板(42)的一端。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的一種用于豎向多級AO生態污水處理池。
為了實現上述目的，本發明采用了如下技術方案：
一種用于豎向多級AO生態污水處理池，包括：

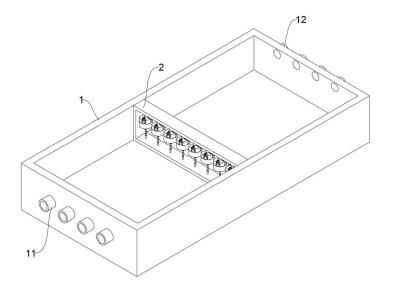

污水處理池，所述污水處理池的一端側壁固定安裝有入水管，所述污水處理池遠離所述入水管的一端側壁固定安裝有出水管，所述污水處理池的內部固定安裝有濾泥外框，所述濾泥外框的內部設置有水動組件，所述水動組件用于對污水中的水能進行利用并對濾網淤泥進行收集；
濾泥組件，所述濾泥組件安裝于所述水動組件的內部，所述濾泥組件用于配合所述水動組件進行初步過濾與淤泥清理；
催化組件，所述催化組件安裝于所述濾泥組件的側壁，所述催化組件用于配合水動組件進行有氧步驟中催化劑的均勻添加。
優選地，所述水動組件包括葉輪轉桿、上轉塊、濾泥葉輪、泥渣收集箱、泥渣存腔和下轉塊，所述葉輪轉桿固定安裝于所述濾泥外框的內部，所述上轉塊與所述上轉塊之間進行螺紋連接，四個所述濾泥葉輪固定安裝于所述上轉塊的側壁，所述泥渣收集箱與所述濾泥葉輪的底端進行固定連接，所述泥渣存腔開設于所述泥渣收集箱的內部，所述下轉塊固定安裝于所述泥渣收集箱的內部，所述下轉塊與所述上轉塊之間進行固定連接，所述下轉塊與所述葉輪轉桿之間進行螺紋連接。
優選地，所述濾泥組件包括轉動桿、濾泥板、濾泥網、滑動腔、限位滑塊和回復彈簧，所述轉動桿轉動安裝于所述上轉塊的側壁，所述濾泥板安裝于所述轉動桿靠近濾泥葉輪的一端側壁，所述濾泥網安裝于所述濾泥板的內部，所述滑動腔開設于所述濾泥葉輪遠離轉動桿一端的內部，所述限位滑塊安裝于所述濾泥網遠離轉動桿的一端，所述回復彈簧固定安裝于所述限位滑塊與滑動腔的側壁之間。
優選地，所述催化組件包括催化劑存盒和出液閥，所述催化劑存盒安裝于所述濾泥板靠近滑動腔的一端，所述出液閥安裝于所述催化劑存盒的側壁。
優選地，所述濾泥外框安裝于所述污水處理池內部靠近入水管的一端，所述水動組件關于所述濾泥外框的水平側壁進行等距分布，多個所述水動組件在進行轉動時不會接觸。
優選地，多個所述葉輪轉桿采用往復螺桿結構設置，當所述泥渣存腔內部裝滿淤泥時，所述濾泥葉輪在水流沖擊下仍能進行轉動。
優選地，四個所述濾泥葉輪之間關于所述上轉塊進行等距分布，所述濾泥葉輪的水平截面采用彎角扇面結構設置，所述濾泥葉輪的內部槽口與所述泥渣存腔之間相適配。
優選地，所述濾泥板與所述濾泥葉輪的側壁進行滑動連接，所述濾泥板在濾泥葉輪內部進行滑動時，存在不卡扣滑動區間，所述濾泥板初始狀態下靠近濾泥葉輪的凹口端。
優選地，所述限位滑塊遠離所述濾泥板一端的水平截面采用弧形結構設置，所述限位滑塊的側壁與所述滑動腔的側壁之間進行滑動連接。
優選地，所述出液閥采用擠壓閥口結構設置，所述出液閥開設于所述催化劑存盒遠離濾泥板的一端。
相比現有技術，本發明的有益效果為：
1、本發明通過水動組件和濾泥組件之間的配合，利用水沖力與彈力之間的作用，實現了對污水中淤泥的初步處理，并利用回彈碰撞對濾泥網上的淤泥殘?jiān)M(jìn)行清理并收集。
2、本發明通過水動組件、濾泥組件和催化組件之間的配合，利用水壓力帶動產生的離心力和碰撞慣性力，實現了對污水處理池內部硝化反應中催化劑的均勻添加功能，并配合初步淤泥處理后的污水進行混合，增加了反應速率。
（發明人：鄧修佩;黃偉康）
