公布日：2022.04.29
申請日：2022.01.31
分類號：C02F3/00(2006.01)I;C02F3/30(2006.01)I
摘要
本發明提供一種改良型微動力一體化污水處理設備，屬于污水處理技術領域，該設備包括：缺氧池；好氧mbr膜一體池，所述好氧mbr膜一體池的進水端與缺氧池的出水端連接；硝化液回流機構，所述硝化液回流機構設置于好氧mbr膜一體池和缺氧池之間；曝氣機構，所述曝氣機構設置于好氧mbr膜一體池內；填料支架，所述填料支架可拆卸設置于缺氧池內，所述填料支架上設置生物填料。本發明投資小，能耗低，占地面積小，適應環境廣，安裝調試方便，便于操作管理，抗沖擊負荷大，能夠靈活應對進水水質波動。
權利要求書

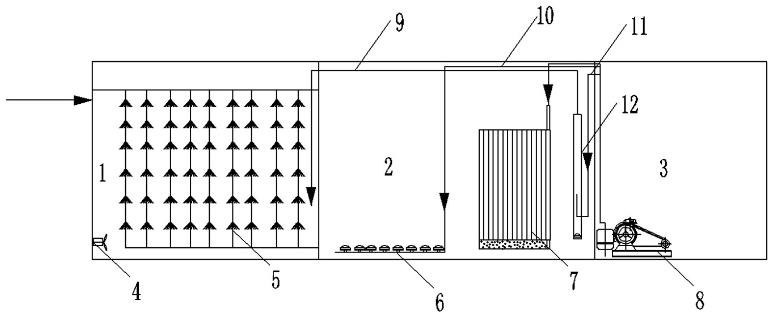

1.一種改良型微動力一體化污水處理設備，其特征在于，包括：缺氧池（1）；好氧mbr膜一體池（2），所述好氧mbr膜一體池（2）的進水端與缺氧池（1）的出水端連接；硝化液回流機構，所述硝化液回流機構設置于好氧mbr膜一體池（2）和缺氧池（1）之間；曝氣機構，所述曝氣機構設置于好氧mbr膜一體池（2）內；填料支架（5），所述填料支架（5）可拆卸設置于缺氧池（1）內，所述填料支架（5）上設置生物填料。
2.根據權利要求1所述的改良型微動力一體化污水處理設備，其特征在于，還包括設備間（3），所述設備間（3）設置于好氧mbr膜一體池（2）遠離缺氧池（1）的一側；所述曝氣機構包括設置于好氧mbr膜一體池（2）內的曝氣頭（6）、設置于設備間（3）內的鼓風機（8）、設置于曝氣頭（6）和鼓風機（8）之間的曝氣風管（10）。
3.根據權利要求2所述的改良型微動力一體化污水處理設備，其特征在于：所述硝化液回流機構包括設置于mbr膜一體池內的氣提組件（12）、設置于氣提組件（12）和曝氣風管（10）之間的氣提支管、一端與氣提組件（12）連接且另一端通入缺氧池（1）內的硝化液回流管（9）。
4.根據權利要求3所述的改良型微動力一體化污水處理設備，其特征在于：所述氣提支管上設有閥門。
5.根據權利要求2所述的改良型微動力一體化污水處理設備，其特征在于：所述好氧mbr膜一體池（2）內設置mbr膜組件（7），所述mbr膜組件（7）通過膜組件風管（11）與曝氣風管（10）連接。
6.根據權利要求1所述的改良型微動力一體化污水處理設備，其特征在于：所述缺氧池（1）內設有攪拌機構（4）。
發明內容
有鑒于此，本發明提供一種改良型微動力一體化污水處理設備，投資小，能耗低，占地面積小，適應環境廣，安裝調試方便，便于操作管理，抗沖擊負荷大，能夠靈活應對進水水質波動。
為解決上述技術問題，本發明提供一種改良型微動力一體化污水處理設備，包括：缺氧池；好氧mbr膜一體池，所述好氧mbr膜一體池的進水端與缺氧池的出水端連接；硝化液回流機構，所述硝化液回流機構設置于好氧mbr膜一體池和缺氧池之間；曝氣機構，所述曝氣機構設置于好氧mbr膜一體池內；填料支架，所述填料支架可拆卸設置于缺氧池內，所述填料支架上設置生物填料。
進一步的，還包括設備間，所述設備間設置于好氧mbr膜一體池遠離缺氧池的一側；所述曝氣機構包括設置于好氧mbr膜一體池內的曝氣頭、設置于設備間內的鼓風機、設置于曝氣頭和鼓風機之間的曝氣風管。
進一步的，所述硝化液回流機構包括設置于mbr膜一體池內的氣提組件、設置于氣提組件和曝氣風管之間的氣提支管、一端與氣提組件連接且另一端通入缺氧池內的硝化液回流管。
進一步的，所述氣提支管上設有閥門。
進一步的，所述好氧mbr膜一體池內設置mbr膜組件，所述mbr膜組件通過膜組件風管與曝氣風管連接。
進一步的，所述缺氧池內設有攪拌機構。
本發明的上述技術方案至少包括以下有益效果：1、本工藝舍棄原有的AAO工藝采用缺氧+好氧mbr一體池，大大節約了空間占地面積；2、缺氧池內采用可拆卸的填料支架，增大耐沖擊負荷；3、缺氧池內安裝攪拌機構，使污水在池內形成流動，避免缺氧池內的生物填料上的生物膜厚度過大，影響污水處理效果；4、硝化液回流采用氣提設備，簡化了設備結構，降低了建設的成本和運營能耗的成本。
（發明人：李豐登;孫長城;陳利偉;趙永松;張明磊）
