公布日：2022.09.09
申請日：2022.07.19
分類號：C02F9/04(2006.01)I
摘要

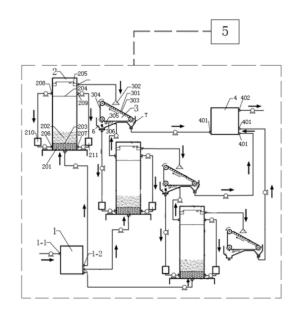

本發明涉及一種回收利用一體化的磁性催化氧化廢水處理系統，包括前處理單元、若干個廢水處理單元、若干個催化劑回收單元、后處理單元和控制單元，前處理單元通過管道并聯若干個廢水處理單元，每個廢水處理單元對應連接一個催化劑回收單元；控制單元通訊連接其它各個單元；催化劑回收單元包括磁力回收傳送帶、催化劑收集池和集水池，磁力回收傳送帶的下方的一側設置催化劑收集池，另一側設置集水池；后處理單元通過管道并聯若干個催化劑回收單元的集水池，用于接收與催化劑分離后的廢水；下一級廢水處理單元連接上一級催化劑回收單元的催化劑收集池，用于利用上一級廢水處理單元使用后的催化劑。
權利要求書
1.一種回收利用一體化的磁性催化氧化廢水處理系統，其特征在于，包括前處理單元、若干個廢水處理單元、若干個催化劑回收單元、后處理單元和控制單元，所述前處理單元通過管道并聯若干個廢水處理單元，每個廢水處理單元對應連接一個催化劑回收單元；控制單元通訊連接前處理單元、若干個廢水處理單元、若干個催化劑回收單元和后處理單元；所述催化劑回收單元包括磁力回收傳送帶、催化劑收集池和集水池，磁力回收傳送帶的下方的一側設置催化劑收集池，另一側設置集水池；后處理單元通過管道并聯若干個催化劑回收單元的集水池，用于接收與催化劑分離后的廢水；下一級廢水處理單元連接上一級催化劑回收單元的催化劑收集池，用于利用上一級廢水處理單元使用后的催化劑。
2.根據權利要求1所述的廢水處理系統，其特征在于，所述廢水處理單元為圓筒形，由下至上設有布水區、廢水處理區、回流區和溢流區；所述布水區的底部設有第二進水口，布水區與廢水處理區之間設有載體托板，廢水處理區與回流區之間設有載體隔網，回流區與溢流區之間設有溢流堰，溢流堰的出口設有第二出水口，用于輸出廢水處理單元處理后的料液。
3.根據權利要求2所述的廢水處理系統，其特征在于，所述布水區的兩側分別設有催化劑入口和氧化劑入口，回流區的兩側分別設有催化劑回流出口和氧化劑回流出口，氧化劑回流出口與氧化劑入口之間設置氧化劑藥劑池；第一個廢水處理單元的催化劑回流出口與催化劑入口之間設置催化劑藥劑池。
4.根據權利要求3所述的廢水處理系統，其特征在于，所述布水區的底部包括布水管道以及布水管道上方的催化劑分布管道和氧化劑分布管道，使得進水、催化劑和氧化劑都均勻分散、均勻混合；所述布水管道包括若干個放射支管和中心進口，放射支管呈放射狀，第二進水口連接中心進口，每個放射支管上均勻設有若干個布水噴嘴；所述催化劑分布管道為第一環形盤管，催化劑分布管道的進口連接催化劑入口，第一環形盤管的上表面均勻設有若干個催化劑噴嘴；所述氧化劑分布管道為第二環形盤管，氧化劑分布管道的進口連接氧化劑入口，第二環形盤管的上表面均勻設有若干個氧化劑噴嘴。
5.根據權利要求2所述的廢水處理系統，其特征在于，所述催化劑回收單元包括三角形的磁力回收傳送帶及其上方的出水噴頭、以及下方的催化劑收集池和集水池，所述出水噴頭連接對應的廢水處理單元的第二出水口；所述磁力回收傳送帶由頂點轉軸、短邊轉軸和長邊轉軸三點支撐，形成具有長側邊、短側邊和水平底邊的三角形，出水噴頭位于長側邊的上方，長側邊的下表面設有磁力裝置；所述水平底邊的下方且靠近短邊轉軸的一端設有催化劑收集池，水平底邊的下方且靠近長邊轉軸的一端設有集水池。
6.根據權利要求5所述的廢水處理系統，其特征在于，所述水平底邊靠近短邊轉軸處設有滾刷，滾刷與水平底邊的下表面接觸。
7.根據權利要求5所述的廢水處理系統，其特征在于，所述催化劑收集池內設有攪拌裝置，且底部出口通過管道連接下一個廢水處理單元的催化劑藥劑池，下一個廢水處理單元的催化劑回流出口通過管道連接催化劑收集池，用于將下一個廢水處理單元的回流廢水引入催化劑收集池。
8.根據權利要求5所述的廢水處理系統，其特征在于，所述集水池的頂部設有第三過濾網以及與第三過濾網活動連接的底部轉軸；催化劑收集池和集水池的側面設有加熱裝置，加熱裝置分別通過第一傳送帶和第二傳送帶連接集水池和催化劑收集池；第三過濾網能夠以底部轉軸為支點，在集水池頂部和第一傳送帶上方轉動；第三過濾網能夠覆蓋集水池的頂部，用于攔截回收含鐵氧化物固體，第三過濾網轉動，將攔截的固體翻轉傾倒在第一傳送帶上，再輸入加熱裝置進行加熱，將FeO轉變?yōu)镕e3O4，再通過第二傳送帶將再生的催化劑輸送至催化劑收集池，用于下一個廢水處理單元。
9.根據權利要求5所述的廢水處理系統，其特征在于，所述后處理單元設有若干個第三進水口和一個第三出水口，每個第三進水口通過管道和水泵連接對應的催化劑回收單元的集水池。
10.根據權利要求5所述的廢水處理系統，其特征在于，所述磁力裝置為磁力傳送帶，磁力傳送帶以頂點轉軸和和長邊轉軸為支撐，并在頂點電動機和長邊電動機的帶動下轉動，磁力傳送帶的上表面緊貼磁力回收傳送帶的長側邊的下表面運動，用于吸引催化劑向上爬升，到達頂點轉軸后，磁力傳送帶與短側邊分離而失去磁力吸引，催化劑從短側邊落入下方的催化劑收集池，進行回收。
發明內容
針對上述問題，本發明提供了一種回收利用一體化的磁性催化氧化廢水處理系統，在高效處理有機廢水的同時，解決了磁性催化劑回收后不能連續利用，自動化程度較低的問題。
所述回收利用一體化的磁性催化氧化廢水處理系統，包括前處理單元、若干個廢水處理單元、若干個催化劑回收單元、后處理單元和控制單元，所述前處理單元通過管道并聯若干個廢水處理單元，每個廢水處理單元對應連接一個催化劑回收單元；控制單元通訊連接前處理單元、若干個廢水處理單元、若干個催化劑回收單元和后處理單元；
所述催化劑回收單元包括磁力回收傳送帶、催化劑收集池和集水池，磁力回收傳送帶的下方的一側設置催化劑收集池，另一側設置集水池；
后處理單元通過管道并聯若干個催化劑回收單元的集水池，用于接收與催化劑分離后的廢水；下一級廢水處理單元連接上一級催化劑回收單元的催化劑收集池，用于利用上一級廢水處理單元使用后的催化劑。
可選的，所述廢水處理單元為圓筒形，由下至上設有布水區、廢水處理區、回流區和溢流區；所述布水區的底部設有第二進水口，布水區與廢水處理區之間設有載體托板，廢水處理區與回流區之間設有載體隔網，回流區與溢流區之間設有溢流堰，溢流堰的出口設有第二出水口，用于輸出廢水處理單元處理后的料液。
進一步可選的，所述布水區的兩側分別設有催化劑入口和氧化劑入口，回流區的兩側分別設有催化劑回流出口和氧化劑回流出口，氧化劑回流出口與氧化劑入口之間設置氧化劑藥劑池；優選的，第一個廢水處理單元的催化劑回流出口與催化劑入口之間設置催化劑藥劑池。
可選的，所述布水區的底部包括布水管道以及布水管道上方的催化劑分布管道和氧化劑分布管道，使得進水、催化劑和氧化劑都均勻分散、均勻混合；
所述布水管道包括若干個放射支管和中心進口，放射支管呈放射狀，第二進水口連接中心進口，每個放射支管上均勻設有若干個布水噴嘴；
所述催化劑分布管道為第一環形盤管，催化劑分布管道的進口連接催化劑入口，第一環形盤管的上表面均勻設有若干個催化劑噴嘴；
所述氧化劑分布管道為第二環形盤管，氧化劑分布管道的進口連接氧化劑入口，第二環形盤管的上表面均勻設有若干個氧化劑噴嘴。
可選的，所述催化劑回收單元包括三角形的磁力回收傳送帶及其上方的出水噴頭、以及下方的催化劑收集池和集水池，所述出水噴頭連接對應的廢水處理單元的第二出水口；
所述磁力回收傳送帶由頂點轉軸、短邊轉軸和長邊轉軸三點支撐，形成具有長側邊、短側邊和水平底邊的三角形，出水噴頭位于長側邊的上方，長側邊的下表面設有磁力裝置；所述水平底邊的下方且靠近短邊轉軸的一端設有催化劑收集池，水平底邊的下方且靠近長邊轉軸的一端設有集水池。
任選的，所述磁力裝置為若干個緊密排列永磁滾柱，所述永磁滾柱緊貼長側邊的下表面，用于吸引長側邊傳送帶上廢水中的磁性催化劑。
任選的，所述磁力裝置為磁力傳送帶，磁力傳送帶以頂點轉軸和和長邊轉軸為支撐，并在頂點電動機和長邊電動機的帶動下轉動，磁力傳送帶的上表面緊貼磁力回收傳送帶的長側邊的下表面運動，用于吸引催化劑向上爬升，到達頂點轉軸后，磁力傳送帶與短側邊分離而失去磁力吸引，催化劑從短側邊落入下方的催化劑收集池，進行回收。
進一步可選的，所述水平底邊靠近短邊轉軸處設有滾刷，滾刷與水平底邊的下表面接觸。
可選的，所述催化劑收集池內設有攪拌裝置，且底部出口通過管道連接下一個廢水處理單元的催化劑藥劑池，下一個廢水處理單元的催化劑回流出口通過管道連接催化劑收集池，用于將下一個廢水處理單元的回流廢水引入催化劑收集池，在攪拌裝置的作用下，與收集的催化劑形成懸濁液，輸入下一個廢水處理單元繼續使用。
在廢水處理單元中，催化劑主要是Fe3O4，催化氧化降解廢水中的污染物，同時Fe3O4也可能生成Fe2O3和/或FeO，F(xiàn)e2O3具有弱磁性，F(xiàn)eO沒有磁性，磁力回收傳送帶可回收Fe3O4和大部分Fe2O3，F(xiàn)eO和少部分Fe2O3將隨廢水進入集水池，不能被回收利用，而造成催化劑的浪費。同時，催化劑顆粒與第一填料、第二填料充分接觸、摩擦、撞擊，將減少催化劑的物理尺寸，雖然有利于催化降解處理廢水，但不利于磁力回收傳送帶回收，小顆粒催化劑也將隨廢水進入集水池。針對上述問題，本發明提出了以下優選方案。
優選的，所述集水池的頂部設有第三過濾網以及與第三過濾網活動連接的底部轉軸；催化劑收集池和集水池的側面設有加熱裝置，加熱裝置分別通過第一傳送帶和第二傳送帶連接集水池和催化劑收集池；第三過濾網能夠以底部轉軸為支點，在集水池頂部和第一傳送帶上方轉動，即第三過濾網能夠覆蓋集水池的頂部，用于攔截回收含鐵氧化物固體，第三過濾網轉動，將攔截的固體翻轉傾倒在第一傳送帶上，再輸入加熱裝置進行加熱，將FeO轉變?yōu)镕e3O4，再通過第二傳送帶將再生的催化劑輸送至催化劑收集池，用于下一個廢水處理單元。
優選的，所述加熱裝置連接供氧裝置，并能控制氧氣的供給量。
可選的，所述后處理單元設有若干個第三進水口和一個第三出水口，每個第三進水口通過管道和水泵連接對應的催化劑回收單元的集水池。
本發明所述的廢水處理系統，可根據實際催化劑利用情況，確定催化劑可重復利用的次數，進而確定所述廢水處理單元和所述催化劑回收單元的數量，同一級的廢水處理單元和催化劑回收單元串聯使用。第一級廢水處理單元的催化劑回流出口依次連接本單元的催化劑藥劑池和催化劑入口。后續的廢水處理單元的催化劑回流出口依次連接上一級的催化劑回收單元的催化劑收集池、本單元的催化劑藥劑池和催化劑入口，實現下一級廢水處理單元利用上一級廢水處理單元回收的催化劑，而不用額外補充新的催化劑，這樣不僅實現了分級回收催化劑，而且最大限度地利用該回收的催化劑于下一級廢水處理單元。
處于最后的催化劑回收單元可以不與后續的廢水處理單元連接，該單元的催化劑收集池內可以不安裝攪拌裝置。
（發明人：姜鳳成;張傳兵;王明仕;徐亞慧;趙曙光;王慧芳;邱瑤;季福東;張景;陸旭陽;陳文雙：）
