公布日：2022.06.17
申請日：2022.03.17
分類號：C02F3/30(2006.01)I;C02F3/32(2006.01)I;C02F7/00(2006.01)I;C02F101/30(2006.01)N;C02F101/36(2006.01)N;C02F101/38(2006.01)N
摘要

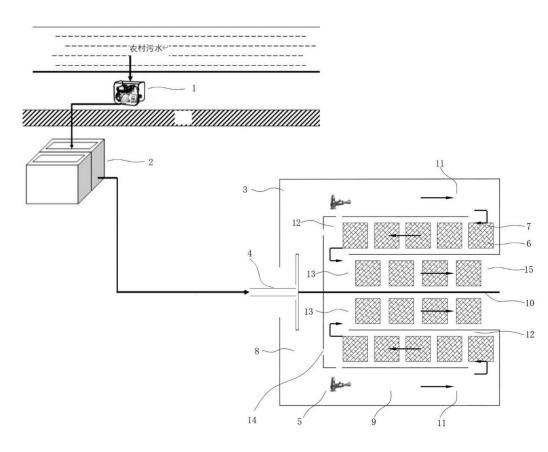

一種污水處理的植物浮板氧化溝一體化裝置及運行方法，包括抽水泵、進水池與植物浮板氧化溝，其特征在于，所述抽水泵與所述進水池連接；所述進水池與所述植物浮板氧化溝連接；所述植物浮板氧化溝安裝有進水管、射流曝氣機及植物浮板；所述進水管分別連接所述進水池與所述植物浮板氧化溝；所述植物浮板氧化溝設有多條溝道；所述射流曝氣機與所述植物浮板分別安裝于所述植物浮板氧化溝的其中一條溝道；所述植物浮板上設有浮游植物；所述浮游植物用于去除所述植物浮板氧化溝內的有機污染物；所述植物浮板氧化溝內設有厭氧區及好氧區；所述厭氧區與所述好氧區分別設于所述植物浮板氧化溝的其中一條溝道；本發明無需外加碳源，有效降低了費用及成本。
權利要求書
1.一種污水處理的植物浮板氧化溝一體化裝置，包括抽水泵、進水池與植物浮板氧化溝，其特征在于，所述抽水泵與所述進水池連接；所述進水池與所述植物浮板氧化溝連接；所述植物浮板氧化溝安裝有進水管、射流曝氣機及植物浮板；所述進水管分別連接所述進水池與所述植物浮板氧化溝；所述植物浮板氧化溝設有多條溝道；所述射流曝氣機與所述植物浮板分別安裝于所述植物浮板氧化溝的其中一條溝道；所述植物浮板上設有浮游植物；所述浮游植物用于去除所述植物浮板氧化溝內的有機污染物；所述植物浮板氧化溝內設有厭氧區及好氧區；所述厭氧區與所述好氧區分別設于所述植物浮板氧化溝的其中一條溝道。
2.根據權利要求1所述的一種污水處理的植物浮板氧化溝一體化裝置，其特征在于，所述植物浮板氧化溝中間設有擋板，所述擋板將所述植物浮板氧化溝分為兩側；所述植物浮板氧化溝兩側均設有第一溝道、第二溝道及第三溝道；所述第一溝道、所述第二溝道及所述第三溝道之間設有擋板進行隔開。
3.根據權利要求2所述的一種污水處理的植物浮板氧化溝一體化裝置，其特征在于，所述植物浮板氧化溝的最外層為第一溝道，中間層為第二溝道，最內層為第三溝道；所述植物浮板氧化溝兩側的第一溝道、第二溝道及第三溝道相同設置。
4.根據權利要求2或3所述的一種污水處理的植物浮板氧化溝一體化裝置，其特征在于，所述第一溝道、所述第二溝道及所述第三溝道之間相連通。
5.根據權利要求1所述的一種污水處理的植物浮板氧化溝一體化裝置，其特征在于，所述射流曝氣機設于所述植物浮板氧化溝的第一溝道內；所述第一溝道通過所述射流曝氣機形成厭氧區及好氧區。
6.根據權利要求1所述的一種污水處理的植物浮板氧化溝一體化裝置，其特征在于，所述植物浮板設于所述植物浮板氧化溝的第二溝道及第三溝道內；所述第二溝道及第三溝道的植物浮板均種植有所述浮游植物。
7.根據權利要求1或6所述的一種污水處理的植物浮板氧化溝一體化裝置，其特征在于，所述浮游植物為皇竹草植株。
8.根據權利要求1所述的一種污水處理的植物浮板氧化溝一體化裝置，其特征在于，所述進水管的形狀呈“T”字型，形成三通管；所述進水管一端與所述進水池通過管道連接；所述進水管另外兩端分別設于所述植物浮板氧化溝左右兩側的第一溝道內。
9.根據權利要求2所述的一種污水處理的植物浮板氧化溝一體化裝置，其特征在于，所述第一溝道與所述第二溝道之間設有回流孔；所述回流孔將所述第一溝道與所述第二溝道相連通；所述回流孔用于保證植物浮板氧化溝內的液體充分混合；所述第三溝道設有出水口；所述出水口用于排出處理后的污水。10.一種污水處理的植物浮板氧化溝一體化裝置的運行方法，包括如下步驟：S1、通過抽水泵將農村污水抽入進水池內；S2、進水池通過進水管將農村污水排入植物浮板氧化溝中的第一溝道厭氧區內，充分混合攪拌，通過厭氧區的微生物去除混合液中的有機污染物；S3、混合液經推流作用由厭氧區進入好氧區，進一步去除混合液中的有機污染物；S4、混合液經好氧區處理后流向第二溝道和第三溝道，通過浮游植物的光合作用產生氧氣，在植物根系部形成微氧環境，進一步吸收有機污染物，并通過根系微生物對污染物進行降解；S5、混合液經第二溝道和第三溝道處理后進行沉淀，沉淀過程結束后，混合液通過出水口進行排出，完成污水處理。
發明內容
本發明所要解決的技術問題是提供一種污水處理的植物浮板氧化溝一體化裝置及運行方法，可以有效解決上述背景技術中提出的問題。
為解決上述問題，本發明所采取的技術方案是：一種污水處理的植物浮板氧化溝一體化裝置及運行方法，包括抽水泵、進水池與植物浮板氧化溝，其特征在于，所述抽水泵與所述進水池連接；所述進水池與所述植物浮板氧化溝連接；所述植物浮板氧化溝安裝有進水管、射流曝氣機及植物浮板；所述進水管分別連接所述進水池與所述植物浮板氧化溝；所述植物浮板氧化溝設有多條溝道；所述射流曝氣機與所述植物浮板分別安裝于所述植物浮板氧化溝的其中一條溝道；所述植物浮板上設有浮游植物；所述浮游植物用于去除所述植物浮板氧化溝內的有機污染物；所述植物浮板氧化溝內設有厭氧區及好氧區；所述厭氧區與所述好氧區分別設于所述植物浮板氧化溝的其中一條溝道。
優選地，所述植物浮板氧化溝中間設有擋板，所述擋板將所述植物浮板氧化溝分為兩側；所述植物浮板氧化溝兩側均設有第一溝道、第二溝道及第三溝道；所述第一溝道、所述第二溝道及所述第三溝道之間設有擋板進行隔開。
優選地，所述植物浮板氧化溝的最外層為第一溝道，中間層為第二溝道，最內層為第三溝道；所述植物浮板氧化溝兩側的第一溝道、第二溝道及第三溝道相同設置。
優選地，所述第一溝道、所述第二溝道及所述第三溝道之間相連通。
優選地，所述射流曝氣機設于所述植物浮板氧化溝的第一溝道內；所述第一溝道通過所述射流曝氣機形成厭氧區及好氧區。
優選地，所述植物浮板設于所述植物浮板氧化溝的第二溝道及第三溝道內；所述第二溝道及第三溝道的植物浮板均種植有所述浮游植物。
優選地，所述浮游植物為皇竹草植株。
優選地，所述進水管的形狀呈“T”字型，形成三通管；所述進水管一端與所述進水池通過管道連接；所述進水管另外兩端分別設于所述植物浮板氧化溝左右兩側的第一溝道內。
優選地，所述第一溝道與所述第二溝道之間設有回流孔；所述回流孔將所述第一溝道與所述第二溝道相連通；所述回流孔用于保證植物浮板氧化溝內的液體充分混合；所述第三溝道設有出水口；所述出水口用于排出處理后的污水。
一種污水處理的植物浮板氧化溝一體化裝置的運行方法，包括如下步驟：
S1、通過抽水泵將農村污水抽入進水池內；
S2、進水池通過進水管將農村污水排入植物浮板氧化溝中的第一溝道厭氧區內，充分混合攪拌，通過厭氧區的微生物去除混合液中的有機污染物；
S3、混合液經推流作用由厭氧區進入好氧區，進一步去除混合液中的有機污染物；
S4、混合液經好氧區處理后流向第二溝道和第三溝道，通過浮游植物的光合作用產生氧氣，在植物根系部形成微氧環境，進一步吸收有機污染物，并通過根系微生物對污染物進行降解；
S5、混合液經第二溝道和第三溝道處理后進行沉淀，沉淀過程結束后，混合液通過出水口進行排出，完成污水處理。
與現有技術相比，本發明提供了一種污水處理的植物浮板氧化溝一體化裝置及運行方法，具備以下優點：
1.本發明設置兩個平行的厭氧區使整體具有更好的抗沖擊負荷，提升了裝置的穩定性；
2.本發明在傳統氧化溝的基礎上結合了植物浮島技術，利用植物根系微生物作用可對進水中的磺胺甲嘧啶、三氯生及氮磷等污染物進一步去除，同時實現同步硝化反硝化過程，具有良好的脫氮除磷效果；
3.本發明采用浮游植物強化有機污染物的去除，氧化溝和植物浮板結合，豐富了微生物多樣性；
4.本發明中的植物浮板中種植的皇竹草利用光合作用釋放氧氣，可對一體化裝置中補充氧氣，減少了曝氣成本；
5.本發明無需外加碳源，且無需外回流，降低了泵抽吸出水和回流過程造成的費用；
6.植物浮板的設計，強化了磺胺甲嘧啶和三氯聲的去除，且具有一定的美觀效果；
7.氧化溝以間歇方式運行，一方面較傳統推流式反應器，省去了二沉池，建設成本降低，另一方面有利于功能微生物的富集，強化系統的脫氮除磷效率。
（發明人：陶鈞實;余偉達;丘錦榮;蔡倩怡;夏迪;林曉君）
