公布日：2022.08.30
申請日：2022.04.07
分類號：C02F9/14(2006.01)I;C02F11/122(2019.01)I;C02F103/34(2006.01)N;C02F101/18(2006.01)N
摘要
本申請涉及一種醫藥化工廢水零排放回用系統，包括改良芬頓系統，改良芬頓系統的輸出端依次連接有第一綜合初沉池、中間提升池、蒸發器進水泵、蒸發器和綜合調節池，綜合調節池的輸出端連接有生化進水泵，生化進水泵的輸出端依次連接有水解酸化池、綜合厭氧池、綜合缺氧池、綜合好氧池組、第二綜合初沉池、生化處理池組和第三綜合初沉池。本申請具有以下可預期的技術效果：可以根據每類廢水的污染因子，先各自針對性的處理，經分開處理后，處理各自獨特的污染因子，隨后，在綜合調節池處理工藝段，依次匯入混合，將各種廢水混合在一起后，依次對共性的污染因子統一處理，一直處理到污水水質的理化指標達到純水標準。
權利要求書

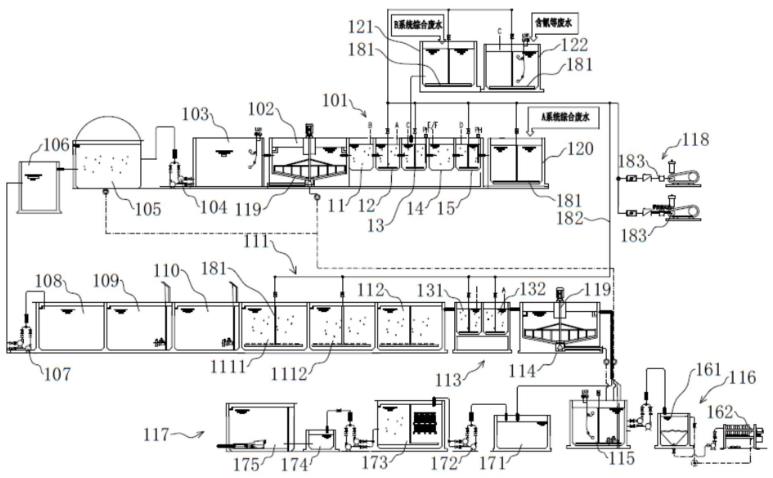

1.一種醫藥化工廢水零排放回用系統，其特征在于：包括改良芬頓系統(101)，A系統廢水、B系統廢水和含氰化物廢水分別從不同的入口進入所述改良芬頓系統(101)，A系統廢水為含甲苯、甲醛、乙醇廢水，B系統廢水為含苯胺廢水，所述改良芬頓系統(101)的輸出端依次連接有第一綜合初沉池(102)、中間提升池(103)、蒸發器進水泵(104)、蒸發器(105)和綜合調節池(106)，所述綜合調節池(106)的輸出端連接有生化進水泵(107)，所述生化進水泵(107)的輸出端依次連接有水解酸化池(108)、綜合厭氧池(109)、綜合缺氧池(110)、綜合好氧池組(111)、第二綜合初沉池(112)、生化處理池組(113)和第三綜合初沉池(114)；所述第一綜合初沉池(102)、所述蒸發器(105)和所述第三綜合初沉池(114)底部的排泥口通過污泥管連接至污泥儲存池(115)中，所述污泥儲存池(115)連接有污泥脫水單元(116)；所述第三綜合初沉池(114)的排水口通過廢水管連接有末端排水單元(117)；所述改良芬頓系統(101)包括依次布置的第一加藥池(11)、第二加藥池(12)、第三加藥池(13)、第四加藥池(14)和第五加藥池(15)，所述第一加藥池(11)和所述第一綜合初沉池(102)相連接，所述第五加藥池(15)連接有A系統廢水池(120)，所述第三加藥池(13)連接有B系統廢水池(121)，所述B系統廢水池(121)遠離所述第三加藥池(13)的一側連接有含氰化物廢水池(122)；所述生化處理池組(113)包括生化混凝池(131)和生化絮凝池(132)，所述生化混凝池(131)和所述第二綜合初沉池(112)相連接，所述生化絮凝池(132)和所述第三綜合初沉池(114)相連接。
2.根據權利要求1所述的一種醫藥化工廢水零排放回用系統，其特征在于：所述綜合好氧池組(111)包括第一綜合好氧池(1111)和第二綜合好氧池(1112)，所述第一綜合好氧池(1111)和所述綜合缺氧池(110)相連接，所述第二綜合好氧池(1112)和所述第二綜合初沉池(112)相連接。
3.根據權利要求2所述的一種醫藥化工廢水零排放回用系統，其特征在于：所述末端排水單元(117)包括依次連接的綜合清水池(171)、總排提升泵(172)、一體化RO回用裝置(173)、最終測流池(174)和達標總排放池(175)，所述綜合清水池(171)與所述第三綜合初沉池(114)相連接。
4.根據權利要求2所述的一種醫藥化工廢水零排放回用系統，其特征在于：所述A系統廢水池(120)、所述B系統廢水池(121)、所述含氰化物廢水池(122)、所述第二加藥池(12)、所述第三加藥池(13)、所述第五加藥池(15)、所述第一綜合好氧池(1111)、所述第二綜合好氧池(1112)、所述生化混凝池(131)和所述生化絮凝池(132)均連接有曝氣系統(118)。
5.根據權利要求4所述的一種醫藥化工廢水零排放回用系統，其特征在于：所述曝氣系統(118)包括位于各個池體內部的曝氣管(181)、送氣管道(182)和曝氣鼓風機(183)，所述送氣管道(182)連接于所述曝氣管(181)的頂部和所述曝氣鼓風機(183)的出風口之間，所述曝氣管(181)為倒T形狀，且所述曝氣管(181)的底部設置有多個朝上布置的出氣口。
6.根據權利要求1所述的一種醫藥化工廢水零排放回用系統，其特征在于：所述污泥脫水單元(116)包括依次連接有污泥濃縮罐(161)和板框壓濾機(162)，所述污泥濃縮罐(161)和所述污泥儲存池(115)相連接。
7.根據權利要求1所述的一種醫藥化工廢水零排放回用系統，其特征在于：所述第一綜合初沉池(102)和所述第三綜合初沉池(114)內設置有攪拌單元(119)。
8.根據權利要求7所述的一種醫藥化工廢水零排放回用系統，其特征在于：所述攪拌單元(119)包括安裝架(191)、攪拌電機(192)和攪拌槳(193)，所述安裝架(191)位于池體內部安裝，所述攪拌電機(192)安裝于所述安裝架(191)的頂部中間位置處，所述攪拌電機(192)的輸出軸朝下布置且和所述攪拌槳(193)相連接。
發明內容
本申請?zhí)峁┮环N醫藥化工廢水零排放回用系統，以改善以下技術問題：目前在處理醫藥化工廢水時，一般都是需要分開將以上三類廢水先進行分開收集，然后進行單獨處理，這個過程十分復雜，而且需要三套不同的處理系統才可以完成，成本比較大，效率也不高，同時還可能存在處理不達標的問題。
本申請?zhí)峁┮环N醫藥化工廢水零排放回用系統，采用如下的技術方案：
一種醫藥化工廢水零排放回用系統，包括改良芬頓系統，A系統廢水、B系統廢水和含氰化物廢水分別從不同的入口進入所述改良芬頓系統，所述改良芬頓系統的輸出端依次連接有第一綜合初沉池、中間提升池、蒸發器進水泵、蒸發器和綜合調節池，所述綜合調節池的輸出端連接有生化進水泵，所述生化進水泵的輸出端依次連接有水解酸化池、綜合厭氧池、綜合缺氧池、綜合好氧池組、第二綜合初沉池、生化處理池組和第三綜合初沉池；
所述第一綜合初沉池、所述蒸發器和所述第三綜合初沉池底部的排泥口通過污泥管連接至污泥儲存池中，所述污泥儲存池連接有污泥脫水單元；
所述第三綜合初沉池的排水口通過廢水管連接有末端排水單元。
可選的，所述改良芬頓系統包括依次布置的第一加藥池、第二加藥池、第三加藥池、第四加藥池和第五加藥池，所述第一加藥池和所述第一綜合初沉池相連接，所述第五加藥池連接有A系統廢水池，所述第三加藥池連接有B系統廢水池，所述B系統廢水池遠離所述第三加藥池的一側連接有含氰化物廢水池。
通過采用上述技術方案，通過設計多個加藥池，以便分開處理A系統廢水、B系統廢水和含氰化物廢水，相互之間互不干涉，但是又會共用大部分基礎設施，成本造價更低。
可選的，所述綜合好氧池組包括第一綜合好氧池和第二綜合好氧池，所述第一綜合好氧池和所述綜合缺氧池相連接，所述第二綜合好氧池和所述第二綜合初沉池相連接。
通過采用上述技術方案，第一綜合好氧池和第二綜合好氧池分開設計，好氧反應會更加徹底，對廢水的處理效果更好。
可選的，所述末端排水單元包括依次連接的綜合清水池、總排提升泵、一體化RO回用裝置、最終測流池和達標總排放池，所述綜合清水池與所述第三綜合初沉池相連接。
通過采用上述技術方案，一體化RO回用裝置起凈化和過濾作用，可以將排出水中的大分子團、膠體、細微泥沙等雜質進行濾除,達到凈化水的目的，進而總體排出的水更加干凈無害。
可選的，所述生化處理池組包括生化混凝池和生化絮凝池，所述生化混凝池和所述第二綜合初沉池，所述生化絮凝池和所述第三綜合初沉池相連接。
通過采用上述技術方案，生化混凝池和生化絮凝池分開設計，生化反應會更加徹底，對廢水的處理效果更好。
可選的，所述A系統廢水池、所述B系統廢水池、所述含氰化物廢水池、所述第二加藥池、所述第三加藥池、所述第五加藥池、所述第一綜合好氧池、所述第二綜合好氧池、所述生化混凝池和所述生化絮凝池均連接有曝氣系統。
通過采用上述技術方案，曝氣系統可以攪動對應池體內的液體，進而有利于廢水在各個池體與對應的藥物充分反應處理。
可選的，所述曝氣系統包括位于各個池體內部的曝氣管、送氣管道和曝氣鼓風機，所述送氣管道連接于所述曝氣管的頂部和所述曝氣鼓風機的出風口之間，所述曝氣管為倒T形狀，且所述曝氣管的底部設置有多個朝上布置的出氣口。
通過采用上述技術方案，上述設計的曝氣系統，可以精準的將高壓氣流輸送至每一個對應的池體內部，而且氣體基本都會從池體的底部均勻排出，曝氣效果更好。
可選的，所述污泥脫水單元包括依次連接有污泥濃縮罐和板框壓濾機，所述污泥濃縮罐和所述污泥儲存池相連接。
通過采用上述技術方案，污泥濃縮罐和板框壓濾機可以將處理得到的污泥充分固液分離，最終形成泥餅，方便運輸和處理。
可選的，所述第一綜合初沉池和所述第三綜合初沉池內設置有攪拌單元。
通過采用上述技術方案，攪拌單元可以將污水內的固體充分?jǐn)嚿�，以便�?xì)小的固體充分沉淀為污泥，方便污泥集中排出。
可選的，所述攪拌單元包括安裝架、攪拌電機和攪拌槳，所述安裝架位于池體內部安裝，所述攪拌電機安裝于所述安裝架的頂部中間位置處，所述攪拌電機的輸出軸朝下布置且和所述攪拌槳相連接。
通過采用上述技術方案，上述設計的攪拌單元，結構穩定，運行時不易晃動，而且組裝檢修比較方便。
綜上所述，本申請包括以下至少一種有益技術效果：
1.針對A系統廢水、B系統廢水和含氰化物廢水，可以根據每類廢水的污染因子，先各自針對性的處理，經分開處理后，處理各自獨特的污染因子，隨后，在綜合調節池處理工藝段，依次匯入混合，將各種廢水混合在一起后，依次對共性的污染因子統一處理，一直處理到污水水質的理化指標達到純水標準，然后進入車間回用，整個系統的污染因子濃縮成污泥，進入污泥無害化處理；
2.滿足了環保監管部門要求的排放標準和生產要求，確保達標排放，盡最大可能降低改造成本和運行成本，可以盡最大可能利用舊有環保設施，避免本次改造新投入的設備出現二次浪費。
（發明人：胡宏明;魏彬彬）
