公布日：2022.04.29

申請日：2022.01.24

分類號：C02F1/52(2006.01)I;C02F9/04(2006.01)I

摘要

本發明公開了一種具有雜質過濾系統的污水處理廠斜管沉淀池，涉及污水處理技術領域。在沉淀池外側設置有與沉淀池內部相連通的污水進口管，沉淀池外側設置有向沉淀池加入藥劑的加藥機構，沉淀池內設置有使污水和藥劑充分混合的攪拌機構，沉淀池側板的過濾水出水口上設置有調節過濾水流出的過濾水出水口調節機構，沉淀池側板的污水出水口上設置有調節污水流出的污水出水口調節機構。本發明通過向沉淀池內加入經過活性炭吸附后的污水，在沉淀池內加入藥劑，在沉淀池內上層液體和下層液體分別進行充分?jǐn)嚢瑁�充分反�?yīng)后，過濾后的水和沉淀后的污水分別流出，本發明能夠提高污水的處理效果。

權利要求書

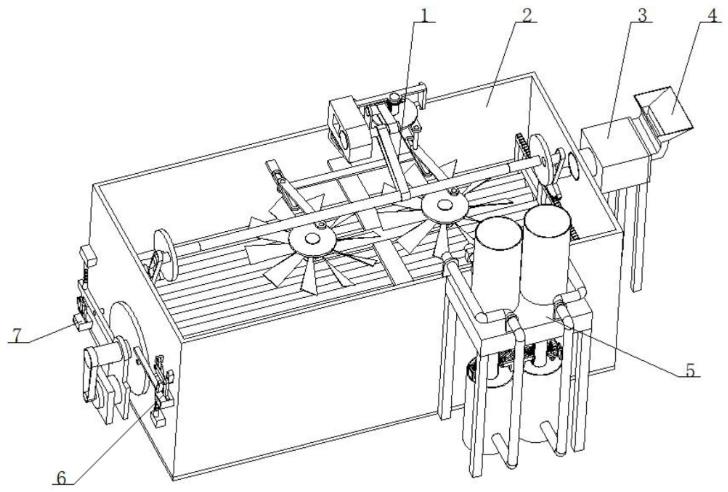

1.一種具有雜質過濾系統的污水處理廠斜管沉淀池，其特征在于：在沉淀池（2）外側設置有與沉淀池（2）內部相連通的污水進口管（4），沉淀池（2）外側設置有向沉淀池（2）加入藥劑的加藥機構（5），沉淀池（2）內設置有使污水和藥劑充分混合的攪拌機構（1），沉淀池（2）側板的過濾水出水口上設置有調節過濾水流出的過濾水出水口調節機構（6），沉淀池（2）側板的污水出水口上設置有調節污水流出的污水出水口調節機構（7）；所述的攪拌機構（1）為：沉淀池（2）內上側設置有上層攪拌組件（101），沉淀池（2）內下側設置有下層攪拌組件（102）；所述的上層攪拌組件（101）為：沉淀池（2）側板上通過固定座（10102）設置有第一電機（10103），沉淀池（2）側板上通過第二支撐板（101023）設置有第一連接軸（10106），第一電機（10103）的輸出軸通過第一皮帶（10105）與第一連接軸（10106）連接，沉淀池（2）側板上通過第一支撐架（10104）設置有第二連接軸（10109），第一連接軸（10106）上的第一齒輪（10107）與第二連接軸（10109）上的第二齒輪（10108）嚙合傳動，第二連接軸（10109）上設置有第一轉盤（101010），第一轉盤（101010）通過第一連桿（101011）與第三連接軸（101013）固定連接，第三連接軸（101013）一端與連接桿（10101）一端固定連接，第三連接軸（101013）一端通過第二連桿（101014）一端轉動連接并與第一連接板（101012）的滑槽滑動連接，沉淀池（2）內設置有第一固定板（101017），第一固定板（101017）上的第一支撐板（101018）兩側分別設置有第二轉盤（101016）和第三轉盤（101019），第二轉盤（101016）和第三轉盤（101019）外圓周分別均勻設置有槳葉（101015），第二連桿（101014）另一端與第二轉盤（101016）固定連接，第三轉盤（101019）與第三連桿（101020）一端固定連接，第三連桿（101020）另一端通過第四連接軸（101021）與連接桿（10101）固定連接且與第二連接板（101022）的滑槽滑動連接；所述的下層攪拌組件（102）為：在沉淀池（2）內底部均勻設置有擺動板（102012），沉淀池（2）內側板相對兩側分別設置有第二固定板（102010），第二固定板（102010）內均勻設置有第七連接軸（102011），每根第七連接軸（102011）一端分別與第二固定板（102010）轉動連接、另一端分別與相應的擺動板（102012）下側轉動連接，擺動板（102012）一端上側設置有第三連接板（10208），第三連接板（10208）內底部均勻設置有第六連接軸（10209），每根第六連接軸（10209）的一端分別與第三連接板（10208）轉動連接、另一端分別與相應的擺動板（102012）上側轉動連接；第三連接板（10208）上設置有第一齒條（10207），所述的第一電機（10103）的輸出軸通過第二皮帶（10201）與第一轉軸（10202）連接，第一轉軸（10202）兩端分別設置有第四轉盤（10203），第四轉盤（10203）通過銷軸（10204）與扇形齒輪（10206）的滑槽滑動連接，扇形齒輪（10206）與第一齒條（10207）嚙合傳動，扇形齒輪（10206）通過第五連接軸（10205）與沉淀池（2）內側板固定連接；所述的加藥機構（5）包括固體加藥組件（501）和液體加藥組件（502），所述的固體加藥組件（501）為：固定支架（50102）上設置有固體藥劑加藥罐（50101），固體藥劑加藥罐（50101）通過第一管道（50103）與沉淀池（2）內側相互連通，第一管道（50103）上設置有閥門（50104）；所述的液體加藥組件（502）為：液體藥劑加藥罐（50202）的出料口與第二管道（50201）一端相互連通，第二管道（50201）另一端與沉淀池（2）內部相互連通，液體藥劑加藥罐（50202）的上側設置有控制活塞（50203）往復運動的活塞調節單元，液體藥劑加藥罐（50202）的加料口上側設置有加料口調節單元；所述的加料口調節單元為：在液體藥劑加藥罐（50202）上側設置有與活塞（50203）滑動連接的第二支撐架（50205），第二支撐架（50205）上設置有驅動第三齒輪（50208）運動的第二電機（50207），第二電機（50207）的輸出軸通過第三皮帶（50209）與第二轉軸（502011）連接，第二轉軸（502011）上設置有第四齒輪（502010），固定柱（50206）一側設置有與第四齒輪（502010）嚙合傳動的第二齒條（502012）；第二支撐架（50205）上設置有第四轉軸（502018），第四轉軸（502018）上設置有與第三齒輪（50208）嚙合傳動的第六齒輪（502017），第四轉軸（502018）通過第四皮帶（502016）與第三轉軸（502014）連接，第三轉軸（502014）上設置有與固定柱（50206）另一側上的第三齒條（502013）嚙合的第五齒輪（502015），固定柱（50206）下側設置有位于加料口上方的蓋子（50204）；所述的活塞調節單元為：在液體藥劑加藥罐（50202）上側設置有第三電機（502020），液體藥劑加藥罐（50202）上通過第三支撐架（502023）設置有第八連接軸（502024），第三電機（502020）的輸出軸通過第五皮帶（502021）與第八連接軸（502024）連接，第八連接軸（502024）上設置有第七齒輪（502022），活塞（50203）上設置有與第七齒輪（502022）嚙合傳動的第四齒條（502019）；所述的過濾水出水口調節機構（6）為：沉淀池（2）一側的第九連接軸（6011）上設置有第五轉盤（601），第九連接軸（6011）通過第六皮帶（6012）與第四電機（6013）的輸出軸連接，第四連桿（603）的一端與第五轉盤（601）上的擋塊（602）接觸、另一端與第五連桿（606）一端轉動連接，第四連桿（603）通過第一彈簧（609）與第三固定板（6010）固定連接，第五連桿（606）另一端與第一滑桿（605）一端轉動連接且與第一滑軌（604）滑動連接，第一滑桿（605）另一端與過濾水出水口擋塊（608）轉動連接且與第二滑軌（607）滑動連接，過濾水出水口擋塊（608）的后側插板與過濾水出水口周圍的插槽插接；所述的污水出水口調節機構（7）為：沉淀池（2）一側的第九連接軸（6011）上設置有第五轉盤（601），第九連接軸（6011）通過第六皮帶（6012）與第四電機（6013）的輸出軸連接，第六連桿（703）一端與第五轉盤（601）上的擋塊（602）接觸、另一端與第二滑桿（704）一端轉動連接，第六連桿（703）通過第二彈簧（702）與第四固定板（701）固定連接，第二滑桿（704）另一端與污水出水口擋塊（706）轉動連接并與第三滑軌（705）滑動連接，污水出水口擋塊（706）上的后側插板與污水出水口周圍的插槽插接。

2.根據權利要求1所述的具有雜質過濾系統的污水處理廠斜管沉淀池，其特征在于：所述的污水進口管（4）內設置有活性炭（3）。

發明內容

本發明所要解決的技術問題在于克服上述現有技術的缺點，提供一種攪拌效率高、提高了污水的處理效果的具有雜質過濾系統的污水處理廠斜管沉淀池。

解決上述技術問題所采用的技術方案是：在沉淀池外側設置有與沉淀池內部相連通的污水進口管，沉淀池外側設置有向沉淀池加入藥劑的加藥機構，沉淀池內設置有使污水和藥劑充分混合的攪拌機構，沉淀池側板的過濾水出水口上設置有調節過濾水流出的過濾水出水口調節機構，沉淀池側板的污水出水口上設置有調節污水流出的污水出水口調節機構。

所述的攪拌機構為：沉淀池內上側設置有上層攪拌組件，沉淀池內下側設置有下層攪拌組件，所述的上層攪拌組件為：沉淀池側板上通過固定座設置有第一電機，沉淀池側板上通過第二支撐板設置有第一連接軸，第一電機的輸出軸通過第一皮帶與第一連接軸連接，沉淀池側板上通過第一支撐架設置有第二連接軸，第一連接軸上的第一齒輪與第二連接軸上的第二齒輪嚙合傳動，第二連接軸上設置有第一轉盤，第一轉盤通過第一連桿與第三連接軸固定連接，第三連接軸一端與連接桿一端固定連接，第三連接軸一端通過第二連桿一端轉動連接并與第一連接板的滑槽滑動連接，沉淀池內設置有第一固定板，第一固定板上的第一支撐板兩側分別設置有第二轉盤和第三轉盤，第二轉盤和第三轉盤外圓周分別均勻設置有槳葉，第二連桿另一端與第二轉盤固定連接，第三轉盤與第三連桿一端固定連接，第三連桿另一端通過第四連接軸與連接桿固定連接且與第二連接板的滑槽滑動連接。

進一步的，所述的污水進口管內設置有活性炭。

進一步的，所述的下層攪拌組件為：在沉淀池內底部均勻設置有擺動板，沉淀池內側板相對兩側分別設置有第二固定板，第二固定板內均勻設置有第七連接軸，每根第七連接軸一端分別與第二固定板轉動連接、另一端分別與相應的擺動板下側轉動連接，擺動板一端上側設置有第三連接板，第三連接板內底部均勻設置有第六連接軸，每根第六連接軸的一端分別與第三連接板轉動連接、另一端分別與相應的擺動板上側轉動連接；第三連接板上設置有第一齒條，第一電機的輸出軸通過第二皮帶與第一轉軸連接，第一轉軸兩端分別設置有第四轉盤，第四轉盤通過銷軸與扇形齒輪的滑槽滑動連接，扇形齒輪與第一齒條嚙合傳動，扇形齒輪通過第五連接軸與沉淀池內側板固定連接。

進一步的，所述的加藥機構包括固體加藥組件和液體加藥組件，所述的固體加藥組件為：固定支架上設置有固體藥劑加藥罐，固體藥劑加藥罐通過第一管道與沉淀池內側相互連通，第一管道上設置有閥門。

進一步的，所述的液體加藥組件為：液體藥劑加藥罐的出料口與第二管道一端相互連通，第二管道另一端與沉淀池內部相互連通，液體藥劑加藥罐的上側設置有控制活塞往復運動的活塞調節單元，液體藥劑加藥罐的加料口上側設置有加料口調節單元。

進一步的，所述的加料口調節單元為：在液體藥劑加藥罐上側設置有與活塞滑動連接的第二支撐架，第二支撐架上設置有驅動第三齒輪運動的第二電機，第二電機的輸出軸通過第三皮帶與第二轉軸連接，第二轉軸上設置有第四齒輪，固定柱一側設置有與第四齒輪嚙合傳動的第二齒條；第二支撐架上設置有第四轉軸，第四轉軸上設置有與第三齒輪嚙合傳動的第六齒輪，第四轉軸通過第四皮帶與第三轉軸連接，第三轉軸上設置有與固定柱另一側上的第三齒條嚙合的第五齒輪，固定柱下側設置有位于加料口上方的蓋子。

進一步的，，所述的活塞調節單元為：在液體藥劑加藥罐上側設置有第三電機，液體藥劑加藥罐上通過第三支撐架設置有第八連接軸，第三電機的輸出軸通過第五皮帶與第八連接軸連接，第八連接軸上設置有第七齒輪，活塞上設置有與第七齒輪嚙合傳動的第四齒條。

進一步的，所述的過濾水出水口調節機構為：沉淀池一側的第九連接軸上設置有第五轉盤，第九連接軸通過第六皮帶與第四電機的輸出軸連接，第四連桿的一端與第五轉盤上的擋塊接觸、另一端與第五連桿一端轉動連接，第四連桿通過第一彈簧與第三固定板固定連接，第五連桿另一端與第一滑桿一端轉動連接且與第一滑軌滑動連接，第一滑桿另一端與過濾水出水口擋塊轉動連接且與第二滑軌滑動連接，過濾水出水口擋塊的后側插板與過濾水出水口周圍的插槽插接。

進一步的，所述的污水出水口調節機構為：沉淀池一側的第九連接軸上設置有第五轉盤，第九連接軸通過第六皮帶與第四電機的輸出軸連接，第六連桿一端與第五轉盤上的擋塊接觸、另一端與第二滑桿一端轉動連接，第六連桿通過第二彈簧與第四固定板固定連接，第二滑桿另一端與污水出水口擋塊轉動連接并與第三滑軌滑動連接，污水出水口擋塊上的后側插板與污水出水口周圍的插槽插接。

本發明的有益效果為：

（1）本發明通過向沉淀池內加入經過活性炭吸附后的污水，活性炭能夠吸附污水中的有機物，如酚、苯、氯、農藥、洗滌劑、三鹵甲烷等和金屬離子，在沉淀池內加入藥劑，在沉淀池內上層液體和下層液體分別進行充分?jǐn)嚢�，充分反�?yīng)后，過濾后的水和沉淀后的污水分別流出，本發明能夠提高污水的處理效果。

（2）本發明采用了固體加藥組件和液體加藥組件，既方便固體藥劑，也方便加液體藥劑，由于液體藥劑易揮發，通過加料口調節單元和活塞調節單元方便使液體藥劑加入沉淀池。

（3）本發明通過上層攪拌組件和下層攪拌組件分別對沉淀池內上層和下側污水和藥劑分別進行均勻攪拌，使其充分混合，攪拌效率高。

（4）本發明通過過濾水出水口調節機構和污水出水口調節機構控制污水和過濾水流出，具有結構簡單、方便修檢的優點。

（發明人：許興國;胡嘯鳴;蔣寧豐;祁海江;鐘志勇）
