公布日：2022.05.24
申請日：2022.03.02
分類號：C02F9/10(2006.01)I
摘要
本發明公開了一種納米粉體行業零排放污水處理工藝，包括凝絮池、沉淀池、電泳池、碟式過濾器、正壓超濾過濾器、樹脂過濾罐、RO膜過濾罐、海淡膜過濾器和蒸發器；凝絮池對污水中的納米粉體進行凝絮，沉降；然后經過沉淀池，獲得沉淀污泥和一級清水；一級清水進入電泳池，去除大部分超細粉末，然后經過碟式過濾器和正壓超濾過濾器進行過濾，獲得超濾清水和超濾濃縮水；將超濾清水經過樹脂過濾罐，獲得軟化水；將軟化水經過RO膜過濾罐和海淡膜過濾器，獲得凈水和濃水，將濃水經過蒸發器獲得超凈水；本發明的納米粉體行業零排放污水處理工藝，通過凝絮和沉降，實現初步處理，再通過多級過濾和濃縮，獲得完全分離的固廢和純水，實現污水零排放。
權利要求書
1.一種納米粉體行業零排放污水處理工藝，其特征在于，包括依次設置的一級凝絮池、二級凝絮池、沉淀池、電泳池、碟式過濾器、正壓超濾過濾器、樹脂過濾罐、RO膜過濾罐、海淡膜過濾器和蒸發器；所述一級凝絮池和二級凝絮池內分別添加有PAC和PAM凝絮劑，對污水中的納米粉體進行凝絮，沉降；然后經過沉淀池進行靜置沉淀，獲得沉淀污泥和一級清水；一級清水進入碟式過濾器進行過濾，獲得超濾源水；將超濾源水經過正壓超濾過濾器進行過濾，獲得超濾清水和超濾濃縮水；將超濾清水經過樹脂過濾罐，獲得軟化水；將軟化水經過RO膜過濾罐，獲得純水和軟化濃縮水；將軟化濃縮水經過海淡膜過濾器獲得凈水和濃水，將濃水經過蒸發器進一步獲得超凈水和固廢。
2.根據權利要求1所述的一種納米粉體行業零排放污水處理工藝，其特征在于，所述一級凝絮池前設置有集水池，在集水池的進水口上設置有格柵和前置濾網，所述一級凝絮池和二級凝絮池內均設置有攪拌器。
3.根據權利要求1所述的一種納米粉體行業零排放污水處理工藝，其特征在于，所述沉淀污泥進入板框進行擠壓，獲得板框清液和泥餅固廢，將板框清液回流至集水池內。
4.根據權利要求1所述的一種納米粉體行業零排放污水處理工藝，其特征在于，所述沉淀池后部還設置有清水箱，收集一級清水，然后將一級清水泵入電泳池，電泳池包括依次設置的陽極電泳池和陰極電泳池，利用電泳進一步去除一級清水中大部分未被凝絮沉淀的粉末，獲得二級清水，然后將二級清水按照30t/小時的流量進入碟式過濾器，在碟式過濾器后設置超濾源水罐，用于暫存碟式過濾器產生的超濾源水，然后將超濾源水按照40t/小時的流量進入正壓超濾過濾器進行過濾，獲得超濾清水進入設置在正壓超濾過濾器后部的超濾清水罐，獲得的超濾濃縮水進入清水箱，再次進入碟式過濾器。
5.根據權利要求1所述的一種納米粉體行業零排放污水處理工藝，其特征在于，所述樹脂過濾罐前設置有增壓泵，所述增壓泵的進口連通超濾清水罐出口，所述樹脂過濾罐后設軟化水儲水罐，所述軟化水儲水罐后設置RO高壓泵，使得的軟化水按40t/小時的流量進入RO膜過濾罐內，獲得純水和軟化濃縮水，純水和軟化濃縮水比例為4:1。
6.根據權利要求1所述的一種納米粉體行業零排放污水處理工藝，其特征在于，所述軟化濃縮水按照8t/小時的流量進入海淡膜過濾器，獲得凈水和濃水，凈水和濃水比例為3:1，其中濃水按照2t/小時的流量進入蒸發器，經過蒸發獲得超凈水和固廢。
7.根據權利要求1所述的一種納米粉體行業零排放污水處理工藝，其特征在于，所述樹脂過濾罐上連接有反沖洗裝置，反沖洗裝置的出水口與蒸發器連通。
發明內容
本發明的目的在于提供一種納米粉體行業零排放污水處理工藝，通過凝絮和沉降，實現初步處理，再通過多級過濾和濃縮，獲得完全分離的固廢和純水，實現污水零排放。

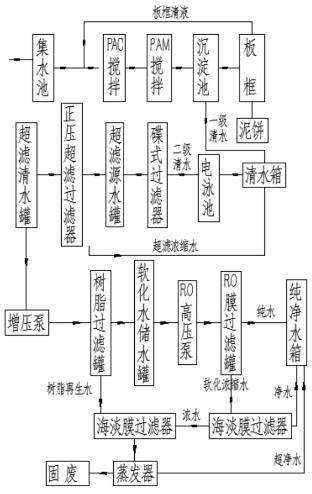

本發明技術方案一種納米粉體行業零排放污水處理工藝，包括依次設置的一級凝絮池、二級凝絮池、沉淀池、電泳池、碟式過濾器、正壓超濾過濾器、樹脂過濾罐、RO膜過濾罐、海淡膜過濾器和蒸發器；所述一級凝絮池和二級凝絮池內分別添加有PAC和PAM凝絮劑，對污水中的納米粉體進行凝絮，沉降；然后經過沉淀池進行靜置沉淀，獲得沉淀污泥和一級清水；一級清水進入碟式過濾器進行過濾，獲得超濾源水；將超濾源水經過正壓超濾過濾器進行過濾，獲得超濾清水和超濾濃縮水；將超濾清水經過樹脂過濾罐，獲得軟化水；將軟化水經過RO膜過濾罐，獲得純水和軟化濃縮水；將軟化濃縮水經過海淡膜過濾器獲得凈水和濃水，將濃水經過蒸發器進一步獲得超凈水和固廢。
優選地，所述一級凝絮池前設置有集水池，在集水池的進水口上設置有格柵和前置濾網，所述一級凝絮池和二級凝絮池內均設置有攪拌器。
優選地，所述沉淀污泥進入板框進行擠壓，獲得板框清液和泥餅固廢，將板框清液回流至集水池內。
優選地，所述沉淀池后部還設置有清水箱，收集一級清水，然后將一級清水泵入電泳池，電泳池包括依次設置的陽極電泳池和陰極電泳池，利用電泳進一步去除一級清水中大部分未被凝絮沉淀的粉末，獲得二級清水，然后將二級清水按照30t/小時的流量進入碟式過濾器，在碟式過濾器后設置超濾源水罐，用于暫存碟式過濾器產生的超濾源水，然后將超濾源水按照40t/小時的流量進入正壓超濾過濾器進行過濾，獲得超濾清水進入設置在正壓超濾過濾器后部的超濾清水罐，獲得的超濾濃縮水進入清水箱，再次進入碟式過濾器。
優選地，所述樹脂過濾罐前設置有增壓泵，所述增壓泵的進口連通超濾清水罐出口，所述樹脂過濾罐后設軟化水儲水罐，所述軟化水儲水罐后設置RO高壓泵，使得的軟化水按40t/小時的流量進入RO膜過濾罐內，獲得純水和軟化濃縮水，純水和軟化濃縮水比例為4:1。
優選地，所述軟化濃縮水按照8t/小時的流量進入海淡膜過濾器，獲得凈水和濃水，凈水和濃水比例為3:1，其中濃水按照2t/小時的流量進入蒸發器，經過蒸發獲得超凈水和固廢。
優選地，所述樹脂過濾罐上連接有反沖洗裝置，反沖洗裝置的出水口與蒸發器連通。
本發明技術方案的一種納米粉體行業零排放污水處理工藝的有益效果是：通過凝絮和沉降，實現初步處理，再通過多級過濾和濃縮，獲得完全分離的固廢和純水，實現污水零排放。
（發明人：禹磊）
