公布日：2022.04.29
申請日：2022.01.12
分類號：C02F1/78(2006.01)I;C02F1/72(2006.01)I
摘要
本發明公開了一種移動式污水臭氧催化氧化系統，包括底板，所述底板上設有催化氧化子系統和臭氧子系統；所述催化氧化子系統包括依次連通的射流器、臭氧混合裝置、中間水箱、臭氧催化氧化反應器以及產水箱；原水和射流器之間通過進水泵連通；所述產水箱的出水口與中間水箱之間設有回流泵。本發明中采用催化氧化子系統能夠加大催化劑與污水的接觸面積，減少催化劑的使用量；采用臭氧子系統，可以有效的達到臭氧與水的充分混合，節約臭氧用量。
權利要求書

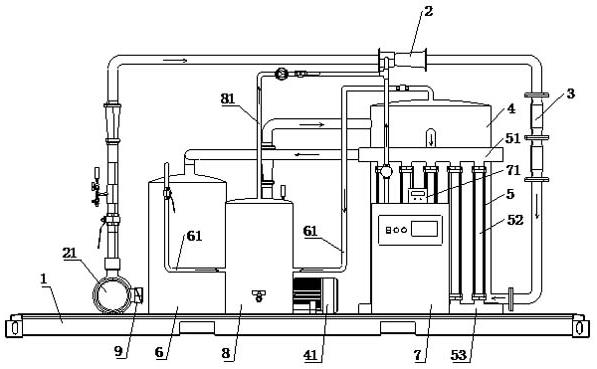

1.一種移動式污水臭氧催化氧化系統，包括底板，其特征在于，所述底板上設有催化氧化子系統和臭氧子系統；所述催化氧化子系統包括依次連通的射流器、臭氧混合裝置、中間水箱、臭氧催化氧化反應器以及產水箱；原水和射流器之間通過進水泵連通；所述產水箱的出水口與中間水箱之間設有回流泵。
2.根據權利要求1所述的移動式污水臭氧催化氧化系統，其特征在于，所述臭氧催化氧化反應器包括集水管、布水管以及多個并聯的筒體；所述集水管水平位于筒體的上方，且與各筒體分別連通；所述布水管水平位于筒體的下方，且與各筒體分別連通；每個筒體內均裝填有催化劑填料層；所述中間水箱的出水口與布水管連通，集水管的出水口與產水箱的進水口連通。
3.根據權利要求2所述的移動式污水臭氧催化氧化系統，其特征在于，所述臭氧子系統包括臭氧發生器、氣水分離器以及臭氧尾氣破壞器；其中所述射流器上設有三個端口，其中一個端口通過進水泵與原水連通，中間端口與臭氧發生器連通，另一端口與臭氧混合裝置連通；所述產水箱和中間水箱上分別設有與氣水分離器連通的氣液混合管；所述氣水分離器側壁上設有第一臭氧管和第二臭氧管；所述第一臭氧管與中間端口連通，第二臭氧管與臭氧尾氣破壞器連通。
4.根據權利要求3所述的移動式污水臭氧催化氧化系統，其特征在于，所述臭氧發生器上設有臭氧濃度計。
5.根據權利要求3所述的移動式污水臭氧催化氧化系統，其特征在于，所述中間水箱、臭氧催化氧化反應器、產水箱以及氣水分離器的底部均設有放空管。
6.根據權利要求1所述的移動式污水臭氧催化氧化系統，其特征在于，所述底板上設有箱體，所述催化氧化子系統和臭氧子系統位于箱體內；所述箱體的四個側壁上均開設有門板。
發明內容
本發明的目的是提供一種移動式污水臭氧催化氧化系統。
本發明的創新點在于采用催化氧化子系統能夠加大催化劑與污水的接觸面積，減少催化劑的使用量；采用臭氧子系統，可以有效的達到臭氧與水的充分混合，節約臭氧用量。
為實現上述發明目的，本發明的技術方案是：一種移動式污水臭氧催化氧化系統，包括底板，所述底板上設有催化氧化子系統和臭氧子系統；所述催化氧化子系統包括依次連通的射流器、臭氧混合裝置、中間水箱、臭氧催化氧化反應器以及產水箱；原水和射流器之間通過進水泵連通；所述產水箱的出水口與中間水箱之間設有回流泵。采用催化氧化子系統能夠加大催化劑與污水的接觸面積，減少催化劑的使用量；采用臭氧子系統，可以有效的達到臭氧與水的充分混合，節約臭氧用量；兩者結合使用，即通過催化劑的吸附作用線吸附污水中有機物至催化劑表面區域，增加臭氧與有機物接觸幾率，催化活化臭氧分子，提高臭氧分解產生羥基自由基的速率，取得更好的氧化效果，提高了出水水質。臭氧混合裝置為靜態渦流式，經過該裝置，可將臭氧與污水進一步混合�；亓鞅媚軌�?qū)a(chǎn)水箱內一部分的產水回流至中間水箱，與原水混合，代替了進入中間水箱內原水的量，可節約大量原水，節約了水資源，實現減量化，還能進一步降低處理負荷，提高臭氧氧化效果。
作為優選，所述臭氧催化氧化反應器包括集水管、布水管以及多個并聯的筒體；所述集水管水平位于筒體的上方，且與各筒體分別連通；所述布水管水平位于筒體的下方，且與各筒體分別連通；每個筒體內均裝填有催化劑填料層；所述中間水箱的出水口與布水管連通，集水管的出水口與產水箱的進水口連通。并聯多個筒體，且每個筒體內均設有催化劑填料層，能夠加大催化劑與污水的接觸面積，提高污水的催化速度和工作效率；催化劑根據水質屬性不同，可進行更換。
作為優選，所述臭氧子系統包括臭氧發生器、氣水分離器以及臭氧尾氣破壞器；其中所述射流器上設有三個端口，其中一個端口通過進水泵與原水連通，中間端口與臭氧發生器連通，另一端口與臭氧混合裝置連通；所述產水箱和中間水箱上分別設有與氣水分離器連通的氣液混合管；所述氣水分離器側壁上設有第一臭氧管和第二臭氧管；所述第一臭氧管與中間端口連通，所述第二臭氧管與臭氧尾氣破壞器連通。中間水箱和產水箱的臭氧進入氣水分離器，通過氣水分離器分離出的臭氧與臭氧發生器中產生的臭氧共同混合進入到射流器中，節約了臭氧量，加快了工作效率。
作為優選，所述臭氧發生器上設有臭氧濃度計。采用臭氧濃度計能夠?qū)崿F(xiàn)在線連續監測、精確控制臭氧氣體濃度、標定臭氧產量的必要技術手段。
作為優選，所述中間水箱、臭氧催化氧化反應器、產水箱以及氣水分離器的底部均設有放空管。放空管能夠排出多余的污水。
作為優選，所述底板上設有箱體，所述催化氧化子系統和臭氧子系統位于箱體內；所述箱體的四個側壁上均開設有門板。設有底板和箱體，使得系統可以移動，方便中小水量、間歇式產水、河道修復等特殊場合使用；設有門板，方便箱體開啟，方便操作或者維修。
本發明的有益效果是：1、本發明中采用催化氧化子系統能夠加大催化劑與污水的接觸面積，減少催化劑的使用量；采用臭氧子系統，可以有效的達到臭氧與水的充分混合，節約臭氧用量。
2、本發明中采用氣水分離器，中間水箱和產水箱的臭氧進入氣水分離器，通過氣水分離器分離出臭氧與臭氧發生器中產生的臭氧共同混合進入到射流器中，節約了臭氧量，加快了工作效率。
（發明人：王敏;吳倩;王玲玲;王鵬;劉關平）
