公布日：2022.05.03
申請日：2022.03.04
分類號：F25B30/06(2006.01)I;F25B49/02(2006.01)I;F28D7/04(2006.01)I;F28G9/00(2006.01)I
摘要
本發明公開了一種利用污水中低品位熱的節能低碳型污水源熱泵系統，包括：自清洗式換熱盤管組件設置在污水處理廠的污水出水池內；自清洗式換熱盤管組件經控制管網子系統分別與熱泵子系統的蒸發器與冷凝器連接，能分別與蒸發器形成蒸發換熱循環回路、與冷凝器形成冷凝換熱循環回路；末端換熱子系統經控制管網子系統分別與熱泵子系統的蒸發器與冷凝器連接，能分別與蒸發器形成蒸發換熱循環回路、與冷凝器形成冷凝換熱循環回路。該系統利用污水廠出水，通過自清洗式換熱盤管組件在污水廠出水池中直接換熱，能充分利用污水熱量實現制熱與制冷，取消一級污水輸送泵、污水過濾設備和一級換熱等設備，提高了能效。
權利要求書

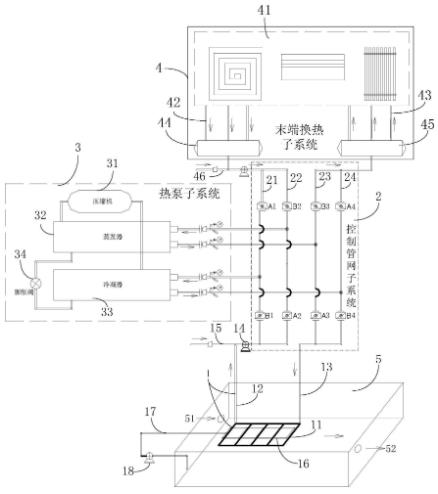

1.一種利用污水中低品位熱的節能低碳型污水源熱泵系統，其特征在于，包括：自清洗式換熱盤管組件、控制管網子系統、熱泵子系統和末端換熱子系統：其中，所述自清洗式換熱盤管組件設置在污水處理廠的污水出水池內；所述自清洗式換熱盤管組件經所述控制管網子系統分別與所述熱泵子系統的蒸發器與冷凝器連接，能分別與所述蒸發器形成蒸發換熱循環回路、與所述冷凝器形成冷凝換熱循環回路；所述末端換熱子系統經所述控制管網子系統分別與所述熱泵子系統的蒸發器與冷凝器連接，能分別與所述蒸發器形成蒸發換熱循環回路、與所述冷凝器形成冷凝換熱循環回路。
2.根據權利要求1所述的利用污水中低品位熱的節能低碳型污水源熱泵系統，其特征在于，所述控制管網子系統由控制管路組件一和控制管路組件二組成；其中，所述控制管路組件一的一端為第一進水端口，該第一進水端口與所述自清洗式換熱盤管組件的出水端連接；所述控制管路組件一的另一端為第二進水端口，該第一進水端口與所述末端換熱子系統的出水端連接；所述控制管路組件二的一端為第三出水端口，該第三出水端口與所述自清洗式換熱盤管組件的進水端連接；所述控制管路組件二的另一端為第四出水端口，該第四出水端口與所述末端換熱子系統的進水端連接；所述控制管路組件一由并聯設置第一控制管路和第二控制管路組成，第一、第二控制管路上的兩端均各設置一個控制閥；所述控制管路組件二由并聯設置第三控制管路和第四控制管路組成，第三、第四控制管路上的兩端均各設置一個控制閥；所述第二控制管路上的兩個控制閥之間設有蒸發器進口，該蒸發器進口經管路與所述蒸發器的進口連接；所述第三控制管路上的兩個控制閥之間設有蒸發器回口，該蒸發器回口經管路與所述蒸發器的出口連接；所述第一控制管路上的兩個控制閥之間設有冷凝器進口，該冷凝器進口經管路與所述冷凝器的進口連接；所述第四控制管路上的兩個控制閥之間設有冷凝器回口，該冷凝器回口經管路與所述冷凝器的回口連接。
3.根據權利要求1或2所述的利用污水中低品位熱的節能低碳型污水源熱泵系統，其特征在于，所述自清洗式換熱盤管組件包括：換熱盤管、提升泵、出水管路、進水管路和自清洗組件；所述換熱盤管設置在所述污水處理廠的污水出水池內；所述換熱盤管的出水口經設置所述提升泵的出水管路與所述控制管網子系統的第一進水端口連接；所述換熱盤管的進水口經所述進水管路與所述控制管網子系統的第一出水端口連接；所述換熱盤管、出水管路和進水管路內填充液體換熱介質；所述自清洗組件設置在所述換熱盤管上方，清洗清洗通孔朝向所述換熱盤管表面，該自清洗組件的進水端與所述污水廠出水池內連通。
4.根據權利要求3所述的利用污水中低品位熱的節能低碳型污水源熱泵系統，其特征在于，所述自清洗式換熱盤管組件還包括：液體換熱介質補充管路，與所述出水管路連接；所述自清洗組件包括：盤式?jīng)_洗穿孔管、高壓沖洗泵和沖洗管路；其中，所述盤式?jīng)_洗穿孔管設置在所述換熱盤管的上方，該盤式?jīng)_洗穿孔管的底部開設有多個清洗通孔，各清洗通孔均朝向所述換熱盤管表面；所述盤式?jīng)_洗穿孔管與設有所述高壓沖洗泵的沖洗管路連通，所述沖洗管路的另一端與所述污水廠出水池內連通。
5.根據權利要求1或2所述的利用污水中低品位熱的節能低碳型污水源熱泵系統，其特征在于，所述熱泵子系統包括：壓縮機、膨脹閥、管路、所述蒸發器和所述冷凝器；其中，所述壓縮機經管路依次與所述冷凝器、膨脹閥和蒸發器連接成環路結構；所述管路內填充有制冷劑。
6.根據權利要求1或2所述的利用污水中低品位熱的節能低碳型污水源熱泵系統，其特征在于，所述蒸發器采用降膜式蒸發器。
7.根據權利要求1或2所述的利用污水中低品位熱的節能低碳型污水源熱泵系統，其特征在于，所述末端換熱子系統包括：熱量交換設備、循環水泵、進水管和出水管；其中，所述熱量交換設備分別設有進水口和出水口，所述進水口經給水管與所述控制管網子系統的第四出水端口連接，所述出水口經出水管與所述控制管網子系統的第二進水端口連接。
8.根據權利要求7所述的利用污水中低品位熱的節能低碳型污水源熱泵系統，其特征在于，所述熱量交換設備為散熱器、風機盤管和地板輔熱中的至少一種。
9.根據權利要求7所述的利用污水中低品位熱的節能低碳型污水源熱泵系統，其特征在于，所述末端換熱子系統還包括：外網集水器和外網分水器；其中，所述外網集水器連接在所述進水管與所述控制管網子系統的第二進水端口之間；所述外網分水器連接在所述控制管網子系統的第四出水端口與所述進水管之間。
10.根據權利要求7所述的利用污水中低品位熱的節能低碳型污水源熱泵系統，其特征在于，所述末端換熱子系統還包括：中介水補水管，與所述出水管連接。
發明內容
本發明的目的是提供了一種利用污水中低品位熱的節能低碳型污水源熱泵系統，能充分提取污水中的低品位熱能，節約制冷和制熱消耗的大量電能，進而減少二氧化碳排放，進而解決現有技術中存在的上述技術問題。
本發明的目的是通過以下技術方案實現的：
本發明實施方式提供一種利用污水中低品位熱的節能低碳型污水源熱泵系統，包括：
自清洗式換熱盤管組件、控制管網子系統、熱泵子系統和末端換熱子系統：其中，
所述自清洗式換熱盤管組件設置在污水處理廠的污水出水池內；
所述自清洗式換熱盤管組件經所述控制管網子系統分別與所述熱泵子系統的蒸發器與冷凝器連接，能分別與所述蒸發器形成蒸發換熱循環回路、與所述冷凝器形成冷凝換熱循環回路；
所述末端換熱子系統經所述控制管網子系統分別與所述熱泵子系統的蒸發器與冷凝器連接，能分別與所述蒸發器形成蒸發換熱循環回路、與所述冷凝器形成冷凝換熱循環回路。
與現有技術相比，本發明所提供的利用污水中低品位熱的節能低碳型污水源熱泵系統，其有益效果包括：
利用污水廠出水，通過自清洗式換熱盤管組件在污水廠的污水出水池中直接換熱，取消了一級污水輸送泵、污水過濾設備和一級換熱等設備，提高了能效；該污水源熱泵系統與傳統石化能源相比，具有低碳排放及更高的能效比、更節能、更經濟、清潔無污染等特點；比燃油鍋爐節能50％、比空調節能30％，它既能供熱又能制冷，還能夠提供生活熱水，一機多用，且不受天氣影響，運行穩定；可為污水廠及周邊小區、商業、及工農業建筑等供熱制冷和熱水，是一種清潔環保、綠色低碳、經濟高效的能源供應模式。
（發明人：段應勇;李冬;李旭東;劉敏）
