公布日：2022.04.22
申請日：2022.02.23
分類號：C02F7/00(2006.01)I;C02F3/30(2006.01)I
摘要
本發明公開了一種潛水推流曝氣裝置和污水處理方法，屬于污水處理技術領域。它包括曝氣風機、曝氣主管和旋轉曝氣管，旋轉曝氣管通過曝氣主管與曝氣風機相連，旋轉曝氣管上設有曝氣方向垂直于旋轉曝氣管軸向的曝氣部件；所述旋轉曝氣管水平設置于污水池底部，且與曝氣主管轉動連接，旋轉曝氣管的轉動可帶動曝氣部件在豎直平面內轉動，曝氣部件轉動形成的轉動平面與污水的流動方向平行。本發明能夠將曝氣與潛水推流設備集于一體，減少甚至可以取消潛水推流、攪拌和內回流設備，避免單一曝氣方向的曝氣部件容易堵塞的問題。
權利要求書

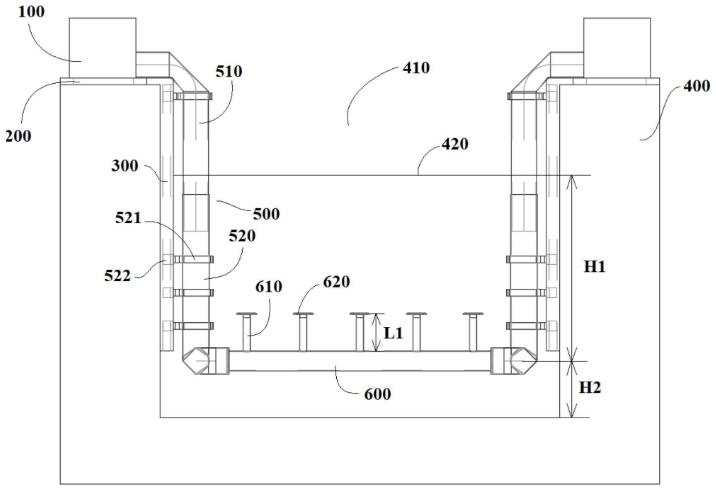

1.一種潛水推流曝氣裝置，用于對污水池(400)中的污水推流曝氣，其特征在于，包括曝氣風機(100)、曝氣主管(500)和旋轉曝氣管(600)，旋轉曝氣管(600)通過曝氣主管(500)與曝氣風機(100)相連，旋轉曝氣管(600)上設有曝氣方向垂直于旋轉曝氣管(600)軸向的曝氣部件；所述旋轉曝氣管(600)水平設置于污水池(400)底部，且與曝氣主管(500)轉動連接，旋轉曝氣管(600)的轉動可帶動曝氣部件在豎直平面內轉動，曝氣部件轉動形成的轉動平面與污水的流動方向平行。
2.根據權利要求1所述的一種潛水推流曝氣裝置，其特征在于，還包括轉動電機，轉動電機的輸出軸與旋轉曝氣管(600)相連，用于帶動旋轉曝氣管(600)沿其軸向旋轉。
3.根據權利要求1所述的一種潛水推流曝氣裝置，其特征在于，所述曝氣部件包括曝氣支管(610)和曝氣板(620)，曝氣支管(610)的一端與旋轉曝氣管(600)連通，曝氣支管(610)的另一端與曝氣板(620)連通，曝氣板(620)向遠離旋轉曝氣管(600)的方向曝氣。
4.根據權利要求1所述的一種潛水推流曝氣裝置，其特征在于，還包括連接管(700)，連接管(700)設置于曝氣主管(500)底端并與其連通；連接管(700)上設置有多個平行的旋轉曝氣管(600)，旋轉曝氣管(600)上設有多個曝氣板(620)；曝氣支管(610)的長度L1＝0.4m-0.6m，旋轉曝氣管(600)之間的間距為L2＝0.8m-1.2m，L1/L2＝0.4-0.6。
5.根據權利要求1所述的一種潛水推流曝氣裝置，其特征在于，所述曝氣主管(500)豎直設置，曝氣主管(500)包括相互連通且可相對上下移動的第一曝氣管(510)和第二曝氣管(520)，第一曝氣管(510)與曝氣風機(100)相連，第二曝氣管(520)與旋轉曝氣管(600)轉動相連。
6.根據權利要求5所述的一種潛水推流曝氣裝置，其特征在于，還包括升降電機，升降電機的輸出軸與第二曝氣管(520)相連，用于帶動第二曝氣管(520)、旋轉曝氣管(600)和曝氣部件一起進行升降。
7.根據權利要求5所述的一種潛水推流曝氣裝置，其特征在于，所述第二曝氣管(520)的一端套設于第一曝氣管(510)一端的外部，且第一曝氣管(510)和第二曝氣管(520)間隙配合。
8.根據權利要求7所述的一種潛水推流曝氣裝置，其特征在于，所述污水池(400)上設有滑軌(300)，滑軌(300)上設有鎖口槽；所述第二曝氣管(520)側部設有與鎖口槽形狀相配合的滑塊(522)，滑塊(522)通過鎖口槽滑動設置于滑軌(300)上。
9.根據權利要求8所述的一種潛水推流曝氣裝置，其特征在于，所述第二曝氣管(520)的側部安裝有支撐件(521)，滑塊(522)設置于支撐件(521)上。
10.根據權利要求8所述的一種潛水推流曝氣裝置，其特征在于，所述污水池(400)頂部設有與污水池(400)滑動連接的支撐座(200)，曝氣風機(100)設于支撐座(200)上，滑軌(300)與支撐座(200)連接，通過曝氣風機(100)與污水池(400)相對滑動可以帶動推流曝氣裝置在污水池(400)移動。
11.一種污水處理方法，將權利要求1-10任一項所述的一種潛水推流曝氣裝置設置于污水池(400)的水槽(410)中對污水進行處理，其特征在于，使旋轉曝氣管(600)深入污水液面(420)以下，并轉動旋轉曝氣管(600)對污水曝氣和/或推流。
12.根據權利要求11所述的一種污水處理方法，其特征在于，所述旋轉曝氣管(600)距離污水液面(420)的距離為H1，旋轉曝氣管(600)距離污水池(400)底面的距離為H2，曝氣支管(610)的長度L1＝0.4m-0.6m，在轉動旋轉曝氣管(600)對污水曝氣和/或推流時，通過升降第二曝氣管(520)使得H1/H2＝2-3，H2＞L1+200mm。
發明內容
1.要解決的問題
針對現有技術中曝氣設備容易堵塞、推流設備不易調節維護，以及兩者無法協調的問題，本發明提供一種潛水推流曝氣裝置和污水處理方法，通過設計能夠通過轉動改變曝氣或推流方向的潛水推流曝氣裝置，從而有效解決曝氣設備容易堵塞、推流設備不易調節維護，以及兩者無法協調的問題。
2.技術方案
為了解決上述問題，本發明所采用的技術方案如下：
本發明的一種潛水推流曝氣裝置，用于對污水池中的污水推流曝氣，其包括曝氣風機、曝氣主管和旋轉曝氣管，旋轉曝氣管通過曝氣主管與曝氣風機相連，旋轉曝氣管上設有曝氣方向垂直于旋轉曝氣管軸向的曝氣部件；所述旋轉曝氣管水平設置于污水池底部，且與曝氣主管轉動連接，旋轉曝氣管的轉動可帶動曝氣部件在豎直平面內轉動，曝氣部件轉動形成的轉動平面與污水的流動方向平行。
優選地，還包括轉動電機，轉動電機的輸出軸與旋轉曝氣管相連，用于帶動旋轉曝氣管沿其軸向旋轉。
優選地，所述曝氣部件包括曝氣支管和曝氣板，曝氣支管的一端與旋轉曝氣管連通，曝氣支管的另一端與曝氣板連通，曝氣板向遠離旋轉曝氣管的方向曝氣。
優選地，還包括連接管，連接管設置于曝氣主管底端并與其連通；連接管上設置有多個平行的旋轉曝氣管，旋轉曝氣管上設有多個曝氣板；曝氣支管的長度L1＝0.4m-0.6m，旋轉曝氣管之間的間距為L2＝0.8m-1.2m，L1/L2＝0.4-0.6。
優選地，所述曝氣主管豎直設置，曝氣主管包括相互連通且可相對上下移動的第一曝氣管和第二曝氣管，第一曝氣管與曝氣風機相連，第二曝氣管與旋轉曝氣管轉動相連。
優選地，還包括升降電機，升降電機的輸出軸與第二曝氣管相連，用于帶動第二曝氣管、旋轉曝氣管和曝氣部件一起進行升降。
優選地，所述第二曝氣管的一端套設于第一曝氣管一端的外部，且第一曝氣管和第二曝氣管間隙配合。
優選地，所述污水池上設有滑軌，滑軌上設有鎖口槽；所述第二曝氣管側部設有與鎖口槽形狀相配合的滑塊，滑塊通過鎖口槽滑動設置于滑軌上。
優選地，所述第二曝氣管的側部安裝有支撐件，滑塊設置于支撐件上。
優選地，所述污水池頂部設有與污水池滑動連接的支撐座，曝氣風機設于支撐座上，滑軌與支撐座連接，通過曝氣風機與污水池相對滑動可以帶動推流曝氣裝置在污水池移動。
本發明的一種污水處理方法，將本發明中所述的一種潛水推流曝氣裝置設置于污水池中對污水進行處理，使旋轉曝氣管深入污水液面以下，并轉動旋轉曝氣管對污水曝氣和/或推流。
優選地，所述旋轉曝氣管距離污水液面的距離為H1，旋轉曝氣管距離污水池底面的距離為H2，曝氣支管的長度L1＝0.4m-0.6m，在轉動旋轉曝氣管對污水曝氣和/或推流時，通過升降第二曝氣管使得H1/H2＝2-3，H2＞L1+200mm。
3.有益效果
相比于現有技術，本發明的有益效果為：
(1)本發明一種潛水推流曝氣裝置，通過轉動旋轉曝氣管能夠使得曝氣部件的曝氣方向不斷改變，當曝氣方向向上時能夠起到對污水曝氣進行好氧反應的作用，當曝氣方向與水流方向平行時能夠起到對污水推流的作用。因此，本發明將曝氣與潛水推流設備集于一體，減少甚至可以取消潛水推流、攪拌和內回流設備，操作管理與維護簡單；更重要的是，更換作用方式還能夠避免單一曝氣方向的曝氣部件容易堵塞的問題。
(2)本發明的一種污水處理方法，基于本發明中的一種潛水推流曝氣裝置，曝氣部件能夠在水中可以不停轉動，避免污泥沉積，且兼具推流和曝氣兩種功能，有效提高污水處理效率。
（發明人：裴圣;楊冠;湯富俊;張高川）
