公布日：2022.05.13
申請日：2022.02.23
分類號：C02F9/08(2006.01)I;C02F7/00(2006.01)I;B01D33/01(2006.01)I;B01D33/42(2006.01)I;B01D33/76(2006.01)I;B01D35/30(2006.01)I
摘要
本發明涉及先進環保產業技術領域，具體為一種多段式進水污水處理設備及其處理工藝，包括處理筒，處理筒內壁設置有用于過濾污水并快速清除過濾出的雜質的高效清理組件；處理筒外壁設置有用于收集污水過濾出的雜質的收集組件；處理筒底端設置有用于減緩污水流速的緩沖組件；緩沖組件一側設置有用于對過濾之后的污水進一步處理的分段式處理組件，高效清理組件包括上封頭、外圈過濾網、內圈過濾網、第一電機、渦輪扇葉、驅動輪和齒輪；本發明通過渦輪扇葉帶動水流轉動，通過水流產生的離心力將過濾出來的雜質通過輸出口排出，可以及時的對雜質進行清理，污水在高效清理組件先過濾出雜質，避免污水流入曝氣池中之后雜質沉淀在曝氣池底清理困難。
權利要求書

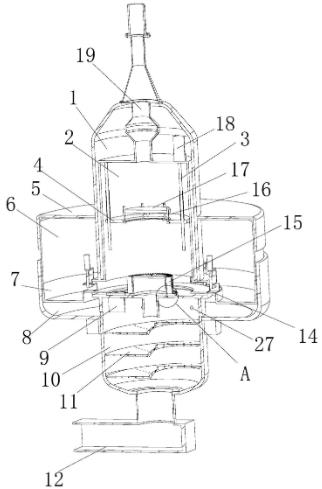

1.一種多段式進水污水處理設備，包括處理筒（1），其特征在于：所述處理筒（1）內壁設置有用于過濾污水并快速清除過濾出的雜質的高效清理組件；所述處理筒（1）外壁設置有用于收集污水過濾出的雜質的收集組件；所述處理筒（1）底端設置有用于減緩污水流速的緩沖組件；所述緩沖組件一側設置有用于對過濾之后的污水進一步處理的分段式處理組件；所述高效清理組件包括上封頭（2）、外圈過濾網（4）、內圈過濾網（17）、第一電機（9）、渦輪扇葉（15）、驅動輪（32）和齒輪（37），所述上封頭（2）固定連接于所述處理筒（1）內壁，所述外圈過濾網（4）和內圈過濾網（17）設置于所述上封頭（2）內壁，且所述內圈過濾網（17）滑動安裝于所述外圈過濾網（4）內壁，所述驅動輪（32）轉動安裝于所述上封頭（2）內壁底端，所述渦輪扇葉（15）固定安裝于所述驅動輪（32）頂端，所述第一電機（9）固定安裝于所述上封頭（2）底端，所述齒輪（37）安裝于所述第一電機（9）一端，且所述齒輪（37）位于所述上封頭（2）內壁底端，所述驅動輪（32）外壁設置有環形齒條，所述齒輪（37）與所述環形齒條相嚙合；所述上封頭（2）頂端固定安裝有第二電機（18），所述上封頭（2）內壁頂端轉動安裝有移動絲桿（3）和移動滑桿，所述移動絲桿（3）安裝于所述第二電機（18）底端，所述外圈過濾網（4）頂端固定安裝有兩個移動筒（26），其中一個移動筒（26）內壁開設有內螺紋，所述內螺紋與所述移動絲桿（3）相嚙合，另一個所述移動筒（26）滑動安裝于所述移動滑桿外壁，所述外圈過濾網（4）內壁開設有滑動槽（28），所述滑動槽（28）槽壁滑動安裝有若干滑塊（29），所述滑塊（29）頂端均固定安裝有調節滑桿（16），所述內圈過濾網（17）滑動安裝于所述調節滑桿（16）外壁；所述上封頭（2）內壁底端開設有環形槽（40），所述驅動輪（32）底端固定連接有滑動環（39），所述驅動輪（32）通過所述滑動環（39）轉動安裝于所述環形槽（40）槽壁，所述渦輪扇葉（15）頂端固定連接有安裝支架（31），所述安裝支架（31）頂端固定連接有卡塊（33），所述內圈過濾網（17）底端固定連接有卡件（38），所述卡件（38）與所述卡塊（33）相卡合。
2.根據權利要求1所述的一種多段式進水污水處理設備，其特征在于：所述上封頭（2）外壁底端固定連接有若干輸出口（14），所述輸出口（14）頂端均固定連接有安裝架（34），所述安裝架（34）頂端固定安裝有電動推桿（35），所述電動推桿（35）底端安裝有擋板（36），所述輸出口（14）位置與所述渦輪扇葉（15）相對應，所述上封頭（2）頂端固定連接有污水入口（19），所述上封頭（2）底端固定連接有污水出口。
3.根據權利要求2所述的一種多段式進水污水處理設備，其特征在于：所述緩沖組件包括下封頭（10）、緩沖件（11）和緩沖孔（30），所述下封頭（10）固定連接于所述上封頭（2）底端，所述緩沖件（11）固定安裝于所述下封頭（10）內壁，所述緩沖孔（30）開設于所述緩沖件（11）表面。
4.根據權利要求3所述的一種多段式進水污水處理設備，其特征在于：所述收集組件包括安裝外殼（5）、上清理筒（6）、下清理筒（7）、安裝底座（8）和回流孔（27），所述安裝底座（8）固定連接于所述下封頭（10）外壁，所述上清理筒（6）和下清理筒（7）分別安裝于所述安裝底座（8）內壁，所述安裝外殼（5）固定連接于所述上清理筒（6）頂端，所述回流孔（27）開設于所述下封頭（10）外壁，且所述回流孔（27）的位置與所述安裝底座（8）內壁底端相對應。
5.根據權利要求4所述的一種多段式進水污水處理設備，其特征在于：所述下清理筒（7）和上清理筒（6）通過螺紋與所述安裝底座（8）相連接，所述下清理筒（7）和上清理筒（6）通過螺紋相連接，所述下封頭（10）底端固定連接有輸出管道（12），下清理筒（7）內壁開設有開口，所述開口與所述輸出口（14）相對應。
6.根據權利要求5所述的一種多段式進水污水處理設備，其特征在于：所述分段式處理組件包括處理池（21）、隔板（22）、進氣管（23）和噴嘴（25），所述處理池（21）固定安裝于所述輸出管道（12）一端，若干所述隔板（22）安裝于所述處理池（21）內壁，若干所述進氣管（23）固定安裝于所述隔板（22）內部，若干所述噴嘴（25）固定安裝于所述進氣管（23）底端外壁。
7.根據權利要求6所述的一種多段式進水污水處理設備，其特征在于：所述隔板（22）一側上方開設有流動槽（24），所述處理池（21）內壁開設有若干安裝槽，所述隔板（22）固定安裝于所述安裝槽槽壁，所述進氣管（23）也安裝于所述處理池（21）一側內部。
發明內容
本發明的目的在于提供一種多段式進水污水處理設備，包括處理筒，所述處理筒內壁設置有用于過濾污水并快速清除過濾出的雜質的高效清理組件；所述處理筒外壁設置有用于收集污水過濾出的雜質的收集組件；所述處理筒底端設置有用于減緩污水流速的緩沖組件；所述緩沖組件一側設置有用于對過濾之后的污水進一步處理的分段式處理組件，所述高效清理組件包括上封頭、外圈過濾網、內圈過濾網、第一電機、渦輪扇葉、驅動輪和齒輪，所述上封頭固定連接于所述處理筒內壁，所述外圈過濾網和內圈過濾網設置于所述上封頭內壁，且所述內圈過濾網滑動安裝于所述外圈過濾網內壁，所述驅動輪轉動安裝于所述上封頭內壁底端，所述渦輪扇葉固定安裝于所述驅動輪頂端，所述第一電機固定安裝于所述上封頭底端，所述齒輪安裝于所述第一電機一端，且所述齒輪位于所述上封頭內壁底端，所述驅動輪外壁設置有環形齒條，所述齒輪與所述環形齒條相嚙合。
可選的，所述上封頭頂端固定安裝有第二電機，所述上封頭內壁頂端轉動安裝有移動絲桿和移動滑桿，所述移動絲桿安裝于所述第二電機底端，所述外圈過濾網頂端固定安裝有兩個移動筒，其中一個移動筒內壁開設有內螺紋，所述內螺紋與所述移動絲桿相嚙合，另一個所述移動筒滑動安裝于所述移動滑桿外壁，所述外圈過濾網內壁開設有滑動槽，所述滑動槽槽壁滑動安裝有若干滑塊，所述滑塊頂端均固定安裝有調節滑桿，所述內圈過濾網滑動安裝于所述調節滑桿外壁。
可選的，所述上封頭內壁底端開設有環形槽，所述驅動輪底端固定連接有滑動環，所述驅動輪通過所述滑動環轉動安裝于所述滑動槽槽壁，所述渦輪扇葉頂端固定連接有安裝支架，所述安裝支架頂端固定連接有卡塊，所述內圈過濾網底端固定連接有卡件，所述卡件與所述卡塊相卡合。
可選的，所述上封頭外壁底端固定連接有若干輸出口，所述輸出口頂端均固定連接有安裝架，所述安裝架頂端固定安裝有電動推桿，所述電動推桿底端安裝有擋板，所述輸出口位置與所述渦輪扇葉相對應，所述上封頭頂端固定連接有污水入口，所述上封頭底端固定連接有污水出口。
可選的，所述緩沖組件包括下封頭、緩沖件和緩沖孔，所述下封頭固定連接于所述上封頭底端，所述緩沖件固定安裝于所述下封頭內壁，所述緩沖孔開設于所述緩沖件表面。
可選的，所述收集組件包括安裝外殼、上清理筒、下清理筒、安裝底座和回流孔，所述安裝底座固定連接于所述下封頭外壁，所述上清理筒和下清理筒分別安裝于所述安裝底座內壁，所述安裝外殼固定連接于所述上清理筒頂端，所述回流孔開設于所述下封頭外壁，且所述回流孔的位置與所述安裝底座內壁底端相對應。
可選的，所述下清理筒和上清理筒通過螺紋與所述安裝底座相連接，所述下清理筒和上清理筒通過螺紋相連接，所述下封頭底端固定連接有輸出管道，下清理筒內壁開設有開口，所述開口與所述輸出口相對應。
可選的，所述分段式處理組件包括處理池、隔板、進氣管和噴嘴，所述處理池固定安裝于所述輸出管道一端，若干所述隔板安裝于所述處理池內壁，若干所述進氣管固定安裝于所述隔板內部，若干所述噴嘴固定安裝于所述進氣管底端外壁。
可選的，所述隔板一側上方開設有流動槽，所述處理池內壁開設有若干安裝槽，所述隔板固定安裝于所述安裝槽槽壁，所述進氣管也安裝于所述處理池一側內部。
一種多段式進水污水處理設備的處理工藝，包括如下步驟：
S1、污水通過污水入口進入上封頭中，通過外圈過濾網和內圈過濾網對污水中的雜質進行過濾；
S2、移動絲桿帶動外圈過濾網和內圈過濾網移動到最下方的位置，渦輪扇葉與內圈過濾網底端卡接；
S3、驅動輪帶動渦輪扇葉轉動，渦輪扇葉帶動水流轉動，通過水流產生的離心力將過濾出來的雜質通過輸出口排出；
S4、雜質中的水分通過下清理筒底端過濾網流入安裝底座中，通過回流孔重新流入下封頭中；
S5、過濾之后的污水通過輸出管道進入處理池，隔板對流入處理池中的污水進行分隔，隔板和處理池形成一個污水處理腔，處理池中至少有兩個污水處理腔，污水在一個污水處理腔中裝滿之后，通過流動槽流入下一個污水處理腔，通過外置的氣體輸送設備對進氣管輸送空氣，對污水進行曝氣處理。
與現有技術相比，本發明的有益效果是：
1、本發明污水通過污水入口進入上封頭中，通過外圈過濾網和內圈過濾網對污水中的雜質進行過濾，外圈過濾網中心開設有圓槽，且內圈過濾網可以卡入外圈過濾網中心圓槽中，第二電機啟動帶動移動絲桿轉動，移動筒在移動絲桿上上下移動帶動外圈過濾網和內圈過濾網移動，在過濾污水中雜質的時候防止雜質對外圈過濾網和內圈過濾網造成堵塞，影響到過濾的效果，移動滑桿在外圈過濾網和內圈過濾網上下移動的時候起到了限位的作用，防止外圈過濾網和內圈過濾網跟隨移動絲桿轉動，渦輪扇葉上方的安裝支架上設置有卡塊，卡塊與卡件卡接，使內圈過濾網可以跟隨渦輪扇葉轉動，對外圈過濾網和內圈過濾網上表面過濾出的雜質進行清理，第一電機啟動帶動齒輪轉動，齒輪通過環形齒條帶動驅動輪轉動，驅動輪帶動渦輪扇葉轉動，渦輪扇葉帶動水流轉動，通過水流產生的離心力將過濾出來的雜質通過輸出口排出，可以及時的對污水過濾出來的雜質進行清理，污水在高效清理組件先過濾出雜質，避免污水流入曝氣池中之后雜質沉淀在曝氣池底清理困難。
2、本發明安裝底座和上清理筒和下清理筒之間為可拆卸，上清理筒和下清理筒為可拆卸設計，便于對上清理筒和下清理筒中的雜質進行清除，下清理筒底端為過濾網，雜質中的水分通過過濾網流入安裝底座中，通過回流孔重新流入下封頭中，可以很好的對上封頭中排出的雜質進行收集，同時可以對雜質中的污水進行回收。
3、本發明通過隔板和處理池形成一個污水處理腔，處理池中至少有兩個污水處理腔，污水在一個污水處理腔中裝滿之后，通過流動槽流入下一個污水處理腔，通過外置的氣體輸送設備對進氣管輸送空氣，對污水進行曝氣處理，通過處理池分段式的設計，使曝氣時處理空間小，可以對污水處理的更加充分。
4、本發明污水經過高效清理組件過濾之后從污水出口流出，流到下封頭的位置，緩沖件呈螺旋狀，污水在緩沖件上呈螺旋下流，同時通過緩沖孔向下流動，對輸出的污水進行緩沖，防止污水在輸出的時候水流過急在輸出管道出造成堵塞，影響到污水的輸送。
（發明人：蹇勝勇;吳旭;宋夢怡）
