公布日：2022.07.01

申請日：2022.05.07

分類號：C02F9/04(2006.01)I;B01F27/95(2022.01)I;F28D7/08(2006.01)I

摘要

本發明屬于鍋爐污水處理技術領域，具體涉及一種鍋爐污水處理系統及其處理方法，包括依次連通的換熱器、沉淀室、過濾器、前暫存室、混合器、后暫存室，后暫存室與換熱器相連通；所述混合器包括混合腔，混合腔上設有傳動腔，傳動腔上轉動連接有旋轉腔；所述旋轉腔上滑動轉動連接有多個攪拌軸，攪拌軸上設有攪拌槳；所述傳動腔上設有帶動旋轉腔轉動的旋轉結構，旋轉腔轉動的同時旋轉結構帶動攪拌軸自轉；所述旋轉腔內設有隨旋轉腔轉動帶動攪拌軸沿旋轉腔徑向滑動的直徑傳動結構；本發明有效的解決了現有鍋爐污水處理系統污水處理效果不佳的問題。

權利要求書

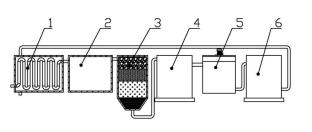

1.一種鍋爐污水處理系統，其特征在于：包括依次連通的換熱器(1)、沉淀室(2)、過濾器(3)、前暫存室(4)、混合器(5)、后暫存室(6)，后暫存室(6)與換熱器(1)相連通；所述混合器(5)包括混合腔(501)，混合腔(501)上設有傳動腔(503)，傳動腔(503)上轉動連接有旋轉腔(512)；所述旋轉腔(512)上滑動轉動連接有多個攪拌軸(509)，攪拌軸(509)上設有攪拌槳(508)；所述傳動腔(503)上設有帶動旋轉腔(512)轉動的旋轉結構，旋轉腔(512)轉動的同時旋轉結構帶動攪拌軸(509)自轉；所述旋轉腔(512)內設有隨旋轉腔(512)轉動帶動攪拌軸(509)沿旋轉腔(512)徑向滑動的直徑傳動結構。

2.如權利要求1所述的鍋爐污水處理系統，其特征在于：所述旋轉結構包括帶動旋轉腔(512)沿傳動腔(503)轉動的公轉組件，旋轉腔(512)上設有帶動攪拌軸(509)轉動的自轉組件；所述公轉組件包括與傳動腔(503)固接的電機(504)，電機(504)的輸出端連接有主動輪(513)，旋轉腔(512)上固接有與主動輪(513)相嚙合的從動輪(514)。

3.如權利要求2所述的鍋爐污水處理系統，其特征在于：所述自轉組件包括與傳動腔(503)固接的主軸，主軸上固接有固定錐齒輪(525)；所述旋轉腔(512)上固接有驅動腔(510)，固定錐齒輪(525)設于驅動腔(510)內，固定錐齒輪(525)上嚙合有多個從動錐齒輪；多個所述從動錐齒輪上均同軸固接有與驅動腔(510)轉動連接的花鍵(526)，花鍵(526)上滑動連接有花鍵筒(527)；所述旋轉腔(512)上滑動連接有攪拌腔(511)，攪拌腔(511)內設有與花鍵筒(527)相連接的錐齒輪組(528)，錐齒輪組(528)的輸出端與攪拌軸(509)相連接。

4.如權利要求3所述的鍋爐污水處理系統，其特征在于：所述直徑傳動結構包括驅動組件和與驅動組件相連接的輸出組件，輸出組件可帶動攪拌腔(511)沿旋轉腔(512)徑向滑動；所述驅動組件包括與主軸固接的固定齒輪(515)，旋轉腔(512)上轉動連接有與固定齒輪(515)相嚙合的行星輪(516)；所述行星輪(516)同軸固接有曲柄(518)，旋轉腔(512)內滑動連接有齒條(519)，齒條(519)上設有與曲柄(518)相對應的滑動塊；所述滑動塊上設有滑動槽，曲柄(518)上設有與滑動槽相配合的銷軸；所述旋轉腔(512)內轉動連接有與齒條(519)相嚙合的驅動輪(520)，驅動輪(520)與輸出組件相連接。

5.如權利要求4所述的鍋爐污水處理系統，其特征在于：所述輸出組件包括與驅動輪(520)相嚙合的惰輪(521)，惰輪(521)同軸固接有輸出輪(522)；所述旋轉腔(512)內轉動連接有往復盤(517)，往復盤(517)上設有與輸出輪(522)相嚙合的驅動齒(524)；所述往復盤(517)上均布有多個與攪拌腔(511)相對應的弧形槽(523)，攪拌腔(511)上設有與弧形槽(523)相對應的驅動柱。

6.如權利要求5所述的鍋爐污水處理系統，其特征在于：所述混合腔(501)底部轉動連接有與攪拌軸(509)相對應的同步板(506)，同步板(506)上設有與攪拌軸(509)相對應的下滑槽(507)，旋轉腔(512)上設有與驅動柱相對應的上滑槽；所述下滑槽(507)上滑動連接有下滑塊，攪拌軸(509)與下滑塊轉動連接。

7.如權利要求6所述的鍋爐污水處理系統，其特征在于：所述混合腔(501)上設有與前暫存室(4)相對應的進水口(502)，混合腔(501)上還設有與后暫存室(6)相對應的出水口(505)。

8.如權利要求7所述的鍋爐污水處理系統，其特征在于：所述換熱器(1)為列管式換熱器(1)、板式換熱器(1)、強化換熱器(1)或繞管換熱器(1)；所述換熱器(1)上設有污水進水口(502)和與污水進水口(502)相對應的清水出水口(505)，換熱器(1)上還設有與后暫存室(6)相連接與清水出水口(505)相對應的清水進水口(502)。

9.如權利要求8所述的鍋爐污水處理系統，其特征在于：所述前暫存室(4)上設有加藥口，沉淀室(2)上設有排污口。10.如權利要求9所述的一種鍋爐污水處理方法，其特征在于：具體包括以下步驟：S1、鍋爐污水經污水進水口(502)進入換熱器(1)內，污水經換熱器(1)換熱至預設溫度；S2、換熱后的污水流入沉淀室(2)內進行沉淀，沉淀后的污水進入過濾器(3)內進行過濾；S3、經過濾后的污水進入前暫存室(4)內，通過加藥口將藥加入前暫存室(4)內，對污水的PH值進行調節；S4、前暫存室(4)內的污水進入混合器(5)內，混合器(5)通過攪拌軸(509)、攪拌槳(508)的自轉的同時進行公轉，以及攪拌軸(509)沿旋轉腔(512)徑向滑動對污水與藥進行攪拌；S5、經攪拌后的污水進入后暫存室(6)內，后暫存室(6)內的污水持續不斷的流入換熱器(1)內進行換熱。

發明內容

針對上述情況，為克服現有技術的缺陷，本發明提供了一種鍋爐污水處理系統，有效的解決了現有鍋爐污水處理系統污水處理效果不佳的問題。

為實現上述目的，本發明采用以下技術方案：一種鍋爐污水處理系統，包括依次連通的換熱器、沉淀室、過濾器、前暫存室、混合器、后暫存室，后暫存室與換熱器相連通；所述混合器包括混合腔，混合腔上設有傳動腔，傳動腔上轉動連接有旋轉腔；所述旋轉腔上滑動轉動連接有多個攪拌軸，攪拌軸上設有攪拌槳；所述傳動腔上設有帶動旋轉腔轉動的旋轉結構，旋轉腔轉動的同時旋轉結構帶動攪拌軸自轉；所述旋轉腔內設有隨旋轉腔轉動帶動攪拌軸沿旋轉腔徑向滑動的直徑傳動結構。

進一步地，所述旋轉結構包括帶動旋轉腔沿傳動腔轉動的公轉組件，旋轉腔上設有帶動攪拌軸轉動的自轉組件；所述公轉組件包括與傳動腔固接的電機，電機的輸出端連接有主動輪，旋轉腔上固接有與主動輪相嚙合的從動輪。

進一步地，所述自轉組件包括與傳動腔固接的主軸，主軸上固接有固定錐齒輪；所述旋轉腔上固接有驅動腔，固定錐齒輪設于驅動腔內，固定錐齒輪上嚙合有多個從動錐齒輪；多個所述從動錐齒輪上均同軸固接有與驅動腔轉動連接的花鍵，花鍵上滑動連接有花鍵筒；所述旋轉腔上滑動連接有攪拌腔，攪拌腔內設有與花鍵筒相連接的錐齒輪組，錐齒輪組的輸出端與攪拌軸相連接。

進一步地，所述直徑傳動結構包括驅動組件和與驅動組件相連接的輸出組件，輸出組件可帶動攪拌腔沿旋轉腔徑向滑動；所述驅動組件包括與主軸固接的固定齒輪，旋轉腔上轉動連接有與固定齒輪相嚙合的行星輪；所述行星輪同軸固接有曲柄，旋轉腔內滑動連接有齒條，齒條上設有與曲柄相對應的滑動塊；所述滑動塊上設有滑動槽，曲柄上設有與滑動槽相配合的銷軸；所述旋轉腔內轉動連接有與齒條相嚙合的驅動輪，驅動輪與輸出組件相連接。

進一步地，所述輸出組件包括與驅動輪相嚙合的惰輪，惰輪同軸固接有輸出輪；所述旋轉腔內轉動連接有往復盤，往復盤上設有與輸出輪相嚙合的驅動齒；所述往復盤上均布有多個與攪拌腔相對應的弧形槽，攪拌腔上設有與弧形槽相對應的驅動柱。

進一步地，所述混合腔底部轉動連接有與攪拌軸相對應的同步板，同步板上設有與攪拌軸相對應的下滑槽，旋轉腔上設有與驅動柱相對應的上滑槽；所述下滑槽上滑動連接有下滑塊，攪拌軸與下滑塊轉動連接。

進一步地，所述混合腔上設有與前暫存室相對應的進水口，混合腔上還設有與后暫存室相對應的出水口。

進一步地，所述換熱器為列管式換熱器、板式換熱器、強化換熱器或繞管換熱器；所述換熱器上設有污水進水口和與污水進水口相對應的清水出水口，換熱器上還設有與后暫存室相連接與清水出水口相對應的清水進水口。

進一步地，所述前暫存室上設有加藥口，沉淀室上設有排污口。

一種鍋爐污水處理方法，具體包括以下步驟：

S1、鍋爐污水經污水進水口進入換熱器內，污水經換熱器換熱至預設溫度；

S2、換熱后的污水流入沉淀室內進行沉淀，沉淀后的污水進入過濾器內進行過濾；

S3、經過濾后的污水進入前暫存室內，通過加藥口將藥加入前暫存室內，對污水的PH值進行調節；

S4、前暫存室內的污水進入混合器內，混合器通過攪拌軸、攪拌槳的自轉的同時進行公轉，以及攪拌軸沿旋轉腔徑向滑動對污水與藥進行攪拌；

S5、經攪拌后的污水進入后暫存室內，后暫存室內的污水持續不斷的流入換熱器內進行換熱。

與現有技術相比，本發明具有以下有益效果：

1、本發明在使用時，通過換熱器將污水換熱至預設溫度，進而通過經過沉淀室及過濾器對污水進行過濾，經過濾后的污水進入前暫存室內，待混合器內污水混合完畢，將前暫存室內的污水輸入至混合器內，混合器內的污水進入后暫存室內，后暫存室持續的將污水輸出至換熱器內，換熱器將污水流入鍋爐內，進而實現一個完整的循環，不僅能夠防止熱量散失較多，而且能夠?qū)⑽鬯畠?nèi)的雜質去除，將污水調節至合格的PH值范圍內，防止回流污水再次產生水垢，降低水垢的產生，提高鍋爐的使用效果。

2、本發明在使用時，混合器對污水與藥進行混合，使污水的PH值合格，能夠放心的輸入至鍋爐內，在對污水與藥進行攪拌時，通過邊自轉邊公轉以及在公轉自轉的同時沿旋轉腔徑向滑動的攪拌軸及攪拌槳對污水進行攪拌，能夠有效且快速的對污水與藥進行充分的混合，提高混合的效果及水質的安全性。

（發明人：戎陽;戎建華;謝乃普）
