公布日：2022.08.12
申請日：2022.07.05
分類號：C02F9/12(2006.01)I;C02F1/52(2006.01)I;C02F1/48(2006.01)I
摘要
本發明公開了一種用于多污染物廢水的處理系統及使用該系統處理廢水的方法，本發明的廢水處理系統通過在磁泥分離單元設置梯級可變外加磁場，一方面提高了磁性絮凝體的沉降效率，另一方面，通過跟隨刮泥機構同步間隙變化的磁場，實現沉降污泥快速刮落的同時，很好的避免由于刮泥機構擾動導致沉降污泥再次分散至水中現象的發生，整體提升設備的廢水處理效果。本發明還采用具有特制的核殼鏈?zhǔn)轿絼┳鳛榇欧N和磁性復合吸附材料層對廢水進行前端處理以及對污泥沉降后的廢水進行終端處理，極大地提高了出水品質。采用本發明提供的技術方案對廢水進行處理，具有廢水處理效果優良、廢水處理成本低的特點。
權利要求書

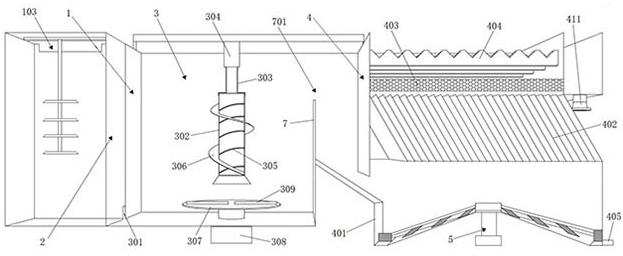

1.一種用于多污染物廢水的處理系統，其特征在于：該處理系統包括依次串聯的磁混凝單元（1）、磁絮凝單元（2）、旋流混凝單元（3）以及磁泥分離單元（4）；所述磁泥分離單元（4）包括自下而上依次連通設置的泥筒（401）、斜板沉降區（402）、磁性復合吸附材料層（403）以及出水堰（404）；所述泥筒（401）為桶狀結構，并且在其側壁上部開設有進水口，在其側壁底部開設有排泥口（405）；所述出水堰（404）的一端與出水口（411）相連通；所述泥筒（401）的筒底向筒腔內部凸起形成上窄下寬的錐臺（406）；錐臺（406）的上表面設置有刮泥機構（5）；在錐臺（406）斜面的外壁上還鋪設有電磁板（407）；電磁板（407）內設置有若干個電磁器，并且自錐臺（406）的錐頂至錐底，電磁板（407）內電磁器的分布密度依次增大；所述刮泥機構（5）包括旋轉座（501）、旋轉臂（502）、刮板（503）以及旋轉電機（504）；旋轉座（501）設置在錐臺（406）的臺面上，且旋轉座（501）上連接有多條與錐臺（406）的斜面相平行的旋轉臂（502）；在任意一條旋轉臂（502）上均設置有多個間斷分布的刮板（503），并且多個所述刮板（503）的下端均與錐臺（406）的斜面緊密貼合；旋轉電機（504）設置在錐臺（406）的底側外部，并且旋轉電機（504）的轉軸穿過錐臺（406）的臺面后與旋轉座（501）相連；在同一旋轉臂（502）上，相鄰兩個刮板（503）之間的間距小于等于刮板（503）在錐臺（406）斜面傾斜方向上的投影寬度，且任意相鄰的兩條旋轉臂（502）上的刮板（503）分布方式為錯位式分布，即在旋轉臂（502）的旋轉方向上，前一條旋轉臂（502）上相鄰兩塊刮板（503）之間的間隙對應后一條旋轉臂（502）上的刮板（503），與此同時，后一條旋轉臂（502）上相鄰兩塊刮板（503）之間的間隙對應前一條旋轉臂（502）上的刮板（503）；在錐臺（406）斜面的外壁還鋪設有多塊所述電磁板（407）；多塊所述電磁板（407）均通過旋轉滑動環（408）與電源滑動連接；旋轉滑動環（408）上間隔設置有絕緣段（412），并且旋轉滑動環（408）與旋轉臂（502）同步旋轉；在錐臺（406）斜面的圓周方向上，旋轉滑動環（408）的絕緣段（412）對應控制的電磁板（407）的寬度大于刮板（503）在錐臺（406）斜面上的刮泥寬度，并且刮泥寬度全部落入該絕緣段（412）對應控制的電磁板（407）的寬度內；所述旋流混凝單元（3）為圓形或矩形的桶狀結構，并位于磁絮凝單元（2）的外部一側；旋流混凝單元（3）和磁絮凝單元（2）之間的隔板底部開設有連通二者腔室的通水孔（301）；旋流混凝單元（3）內還設置有旋流筒（302）；旋流筒（302）的上端通過連桿（303）與旋流電機（304）的轉軸相連接，旋流電機（304）通過固定梁固定在旋流混凝單元（3）的上方；旋流筒（302）的內壁上凸出設有自下而上的內螺旋上升式槳葉（305）；旋流筒（302）的外壁上凸出設有自下而上的外螺旋上升式槳葉（306）。
2.根據權利要求1所述的系統，其特征在于：所述刮板（503）為前窄后寬的板狀結構；在同一條旋轉臂（502）上的所有刮板（503）均與旋轉臂（502）傾斜相交，同一旋轉臂（502）上的刮板（503）與旋轉臂（502）之間的傾斜角度相同，不同旋轉臂（502）上的刮板（503）與旋轉臂（502）之間的傾斜角相同或不同；刮板（503）的前窄端朝向旋轉臂（502）旋轉的方向且向錐臺（406）的臺頂方向傾斜。
3.根據權利要求2所述的系統，其特征在于：任意相鄰的兩條旋轉臂（502）上的所有刮板（503）在錐臺（406）斜面傾斜方向上的投影重合相連后的總寬度等于錐臺（406）斜面自上而下的傾斜寬度；任意一塊刮板（503）的刮泥面均為自前而后弧度依次增大的弧面，且該刮泥面同時也為自下而上弧度依次增大的弧面。
4.根據權利要求3所述的系統，其特征在于：所述錐臺（406）底端的外徑小于泥筒（401）的內徑，即錐臺（406）底端與泥筒（401）的內壁之間具有一條環形積泥板（409）；在旋轉臂（502）的底端還設置有與旋轉臂（502）傾斜相交的推泥板（410），推泥板（410）的底端與環形積泥板（409）的表面緊密貼合；泥筒（401）的排泥口（405）設置在泥筒（401）側壁與環形積泥板（409）的交接處或直接開設在條環形積泥板（409）上；所述環形積泥板（409）的寬度不低于10cm。
5.根據權利要求4所述的系統，其特征在于：所述磁混凝單元（1）和磁絮凝單元（2）均為圓形或矩形的桶狀結構；廢水進水管道（101）與磁混凝單元（1）的進水口相連通；磁混凝單元（1）與磁絮凝單元（2）并列設置并通過隔板（102）進行分隔，并且隔板（102）的高度低于磁混凝單元（1）和磁絮凝單元（2）的高度，使得隔板（102）的上端與磁混凝單元（1）及磁絮凝單元（2）的頂端之間形成溢流槽口（103），磁混凝單元（1）的內腔通過該溢流槽口（103）與磁絮凝單元（2）的內腔相連通；磁混凝單元（1）內還設置有上升式旋流攪拌機構（104），上升式旋流攪拌機構（104）的攪拌電機通過固定梁固定在磁混凝單元（1）的上方，其攪拌軸和攪拌槳葉伸入至磁混凝單元（1）內；磁絮凝單元（2）內還設置有下壓式旋流攪拌機構（201），下壓式旋流攪拌機構（201）的攪拌電機通過固定梁固定在磁絮凝單元（2）的上方，其攪拌軸和攪拌槳葉伸入至磁絮凝單元（2）內；其中，上升式旋流攪拌機構（104）的轉速不低于500r/min；下壓式旋流攪拌機構（201）的轉速不高于250r/min；在磁混凝單元（1）和磁絮凝單元（2）的外部一側還設置有加藥裝置（6）；加藥裝置（6）的pH調節劑投加口（601）、混凝劑投加口（602）、磁性復合吸附材料投加口（603）均與磁混凝單元（1）相連通；加藥裝置（6）的絮凝劑投加口（604）與磁絮凝單元（2）相連通。
6.根據權利要求5所述的系統，其特征在于：旋流混凝單元（3）的底部還設置有旋流轉盤（307），旋流轉盤（307）的轉軸穿過旋流混凝單元（3）的底壁后與旋流旋轉電機（308）相連；旋流轉盤（307）的表面設有沿旋流轉盤（307）徑向設置的旋流凸臺（309），并且多個旋流凸臺（309）沿旋流轉盤（307）的周向均勻分布；旋流凸臺（309）的臺面為傾斜的斜面，并且該斜面朝向旋流轉盤（307）的旋轉方向。
7.根據權利要求6所述的系統，其特征在于：旋流混凝單元（3）與磁泥分離單元（4）之間設置有溢流斜槽（7）；溢流斜槽（7）與旋流混凝單元（3）之間的隔板高度低于旋流筒（302）的高度，使得該隔板與溢流斜槽（7）及旋流混凝單元（3）之間共同形成溢流過水口（701）；溢流斜槽（7）與磁泥分離單元（4）之間的隔板底部開設有通孔，該通孔為磁泥分離單元（4）的進水口；溢流斜槽（7）的底板為靠近旋流混凝單元（3）一側高于靠近磁泥分離單元（4）一側的斜板；和/或該系統還包括有控制機構（8），控制機構（8）包括中央控制器、控制面板、顯示屏以及任選地遠程終端；中央控制器與各部件之間進行有線或無線的電信號連接，并控制各個部件的啟停。
8.根據權利要求1-7中任一項所述的系統，其特征在于：所述磁性復合吸附材料層（403）包括至少一層蜂窩狀的核殼鏈?zhǔn)轿絼⿲樱凰龊藲ゆ準轿絼橐运难趸F球核（4031）、以聚多巴胺為中間殼層（4032）、以水化硅酸鈣為表面分子鏈（4033）的微球結構；其中四氧化三鐵、聚多巴胺、水化硅酸鈣的組成質量比為10-35:5-25:50-85。
9.一種采用如權利要求1-8中任一項所述的多污染物廢水磁混凝處理系統進行廢水處理的方法，其特征在于：該方法包括如下步驟：1)將多污染物廢水輸送至磁混凝單元（1）內，然后通過加藥裝置（6）向廢水內投加pH調節劑、混凝劑以及磁性復合吸附材料；最后啟動上升式旋流攪拌機構（104）進行攪拌，在上升式旋流攪拌機構（104）的作用下，使得攪拌后的廢水從溢流槽口（103）流入至磁絮凝單元（2）內；2)廢水進入磁絮凝單元（2）后，通過加藥裝置（6）向廢水內投加絮凝劑，然后啟動下壓式旋流攪拌機構（201）進行攪拌，在下壓式旋流攪拌機構（201）的作用下，使得攪拌后的廢水從通水孔（301）流入至旋流混凝單元（3）內；3)廢水進入旋流混凝單元（3）后，啟動旋流筒（302）和旋流轉盤（307）；旋流筒（302）旋轉時，設置在旋流筒（302）外壁上的外螺旋上升式槳葉（306）和設置在旋流筒（302）內壁上的內螺旋上升式槳葉（305）同步旋轉，外螺旋上升式槳葉（306）將位于旋流筒（302）外部的廢水向上攪動抬升，內螺旋上升式槳葉（305）將位于旋流筒（302）內部的廢水向上攪動抬升；與此同時，位于旋流筒（302）底部的旋流轉盤（307）旋轉時，具有傾斜臺面的旋流凸臺同步旋轉，將位于旋流筒（302）底部的廢水向上攪動抬升；在旋流筒（302）和旋流轉盤（307）的多重?cái)嚢杼饔孟拢瑥U水實現充分混凝后從溢流過水口（701）進入溢流斜槽（7）并從其底部的通孔進入至磁泥分離單元（4）內；4)廢水進入磁泥分離單元（4）后，廢水中的磁絮體在電磁板（407）產生的梯級磁力和自身重力的雙重作用下快速沉降至泥筒（401）底部，經過周期性的沉積后，啟動刮泥機構（5），在旋轉電機（504）的作用下，旋轉座（501）帶動旋轉臂（502）及位于旋轉臂（502）上的刮板（503）沿著錐臺（406）的斜面進行圓周運動；刮泥面傾斜設置的刮板（503）在旋轉過程中不斷將沉積的污泥刮落，并在相鄰旋轉臂（502）上錯位式分布的兩排刮板（503）的共同作用下將刮落的污泥向錐臺（406）的錐底方向推動并排至環形積泥板（409）上，然后再在推泥板（410）的旋轉推動作用下，將排至環形積泥板（409）上的污泥從排泥口（405）排出并進行磁性復合吸附材料的回收處理；在旋轉座（501）帶動旋轉臂（502）和刮板（503）旋轉刮泥的過程中，旋轉滑動環（408）同步旋轉，并使得任意一段絕緣段（412）所控制的電磁板（407）始終對應著一條旋轉臂（502）及其刮板（503）當前所處的刮泥區域，使得該條旋轉臂（502）及其刮板（503）當前所要刮落的污泥無電磁力的作用，便于從錐臺（406）的斜面上刮落；與此同時，非絕緣段所控制的電磁板（407）均通電產生磁力，將該部分電磁板（407）所對應的污泥沉積區域內的污泥牢牢吸附在錐臺（406）的斜面上，避免被刮泥機構（5）刮泥擾動的水流沖刷再次分散于上清液中而導致出水品質降低；污泥沉降刮除后的上清液經斜板沉降區（402）緩沖沉降后進入磁性復合吸附材料層（403）進行再吸附處理，最后經出水堰（404）排出。
發明內容
本發明針對現有技術的不足，提供一種用于多污染物廢水的處理系統及使用該系統進行廢水處理的方法，該系統通過在磁泥分離單元設置梯級可變外加磁場，一方面提高了磁性絮凝體的沉降效率，另一方面，通過隨刮泥機構同步間隙變化的磁場，實現沉降污泥快速刮落的同時，還能夠很好的避免由于刮泥機構擾動導致沉降污泥再次分散至水中，導致出水品質降低的問題，整體提升設備的處理效果。與此同時，本發明還采用具有特制的核殼鏈?zhǔn)轿絼┑拇判詮?fù)合吸附材料層對污泥沉降后的廢水進行終端處理，可實現對上清液中細小絮凝體以及未絮凝的污染物進行吸附，極大地提高了出水品質。
為實現上述目的，本發明所采用的技術方案具體如下所述：
根據本發明的第一種實施方案，提供一種用于多污染物廢水的處理系統。
一種用于多污染物廢水的處理系統，該處理系統包括依次串聯的磁混凝單元、磁絮凝單元、旋流混凝單元以及磁泥分離單元。所述磁泥分離單元包括自下而上依次連通設置的泥筒、斜板沉降區、磁性復合吸附材料層以及出水堰。所述泥筒為桶狀結構（優選為圓形桶狀結構），并且在其側壁上部開設有進水口，在其側壁底部開設有排泥口。所述出水堰的一端與出水口相連通。
作為優選，所述泥筒的筒底向筒腔內部凸起形成上窄下寬的錐臺。錐臺的上表面設置有刮泥機構。在錐臺斜面的外壁上還鋪設有電磁板。電磁板內設置有若干個電磁器，并且自錐臺的錐頂至錐底，電磁板內電磁器的分布密度依次增大。
作為優選，所述刮泥機構包括旋轉座、旋轉臂、刮板以及旋轉電機。旋轉座設置在錐臺的臺面上，且旋轉座上連接有多條與錐臺的斜面相平行的旋轉臂。在任意一條旋轉臂上均設置有多個間斷分布的刮板，并且多個所述刮板的下端均與錐臺的斜面緊密貼合。旋轉電機設置在錐臺的底側外部，并且旋轉電機的轉軸穿過錐臺的臺面后與旋轉座相連。
作為優選，在錐臺斜面的外壁還鋪設有多塊所述電磁板。多塊所述電磁板均通過旋轉滑動環與電源滑動連接。旋轉滑動環上間隔設置有絕緣段，并且旋轉滑動環與旋轉臂同步旋轉。在錐臺斜面的圓周方向上，旋轉滑動環的絕緣段對應控制的電磁板的寬度大于刮板在錐臺斜面上的刮泥寬度，并且刮泥寬度全部落入該絕緣段對應控制的電磁板的寬度內。
作為優選，所述刮板為前窄后寬的板狀結構。在同一條旋轉臂上的所有刮板均與旋轉臂傾斜相交，同一旋轉臂上的刮板與旋轉臂之間的傾斜角度相同，不同旋轉臂上的刮板與旋轉臂之間的傾斜角相同或不同。刮板的前窄端朝向旋轉臂旋轉的方向且向錐臺的臺頂方向傾斜。
作為優選，在同一旋轉臂上，相鄰兩個刮板之間的間距小于等于刮板在錐臺斜面傾斜方向上的投影寬度，且任意相鄰的兩條旋轉臂上的刮板分布方式為錯位式分布，即在旋轉臂的旋轉方向上，前一條旋轉臂上相鄰兩塊刮板之間的間隙對應后一條旋轉臂上的刮板，與此同時，后一條旋轉臂上相鄰兩塊刮板之間的間隙對應前一條旋轉臂上的刮板。任意相鄰的兩條旋轉臂上的所有刮板在錐臺斜面傾斜方向上的投影重合相連后的總寬度等于錐臺斜面自上而下的傾斜寬度。任意一塊刮板的刮泥面均為自前而后弧度依次增大的弧面，且該刮泥面同時也為自下而上弧度依次增大的弧面。
作為優選，所述錐臺底端的外徑小于泥筒的內徑，即錐臺底端與泥筒的內壁之間具有一條環形積泥板。在旋轉臂的底端還設置有與旋轉臂傾斜相交的推泥板，推泥板的底端與環形積泥板的表面緊密貼合。泥筒的排泥口設置在泥筒側壁與環形積泥板的交接處或直接開設在環形積泥板上。所述環形積泥板的寬度不低于10cm。
作為優選，所述磁混凝單元和磁絮凝單元均為圓形或矩形的桶狀結構。廢水進水管道與磁混凝單元的進水口相連通。磁混凝單元與磁絮凝單元并列設置并通過隔板進行分隔，并且隔板的高度低于磁混凝單元和磁絮凝單元的高度，使得隔板的上端與磁混凝單元及磁絮凝單元的頂端之間形成溢流槽口，磁混凝單元的內腔通過該溢流槽口與磁絮凝單元的內腔相連通。
作為優選，磁混凝單元內還設置有上升式旋流攪拌機構，上升式旋流攪拌機構的攪拌電機通過固定梁固定在磁混凝單元的上方，其攪拌軸和攪拌槳葉伸入至磁混凝單元內。磁絮凝單元內還設置有下壓式旋流攪拌機構，下壓式旋流攪拌機構的攪拌電機通過固定梁固定在磁絮凝單元的上方，其攪拌軸和攪拌槳葉伸入至磁絮凝單元內。其中，上升式旋流攪拌機構的轉速不低于500r/min。下壓式旋流攪拌機構的轉速不高于250r/min。
作為優選，在磁混凝單元和磁絮凝單元的外部一側還設置有加藥裝置。加藥裝置的pH調節劑投加口、混凝劑投加口、磁性復合吸附材料投加口均與磁混凝單元相連通。加藥裝置的絮凝劑投加口與磁絮凝單元相連通。
作為優選，所述旋流混凝單元為圓形或矩形的桶狀結構，并位于磁絮凝單元的外部一側。旋流混凝單元和磁絮凝單元之間的隔板底部開設有連通二者腔室的通水孔。旋流混凝單元內還設置有旋流筒。旋流筒的上端通過連桿與旋流電機的轉軸相連接，旋流電機通過固定梁固定在旋流混凝單元的上方。旋流筒的內壁上凸出設有自下而上的內螺旋上升式槳葉。旋流筒的外壁上凸出設有自下而上的外螺旋上升式槳葉。
作為優選，旋流混凝單元的底部還設置有旋流轉盤，旋流轉盤的轉軸穿過旋流混凝單元的底壁后與旋流旋轉電機相連。旋流轉盤的表面設有沿旋流轉盤徑向設置的旋流凸臺，并且多個旋流凸臺沿旋流轉盤的周向均勻分布。旋流凸臺的臺面為傾斜的斜面，并且該斜面朝向旋流轉盤的旋轉方向。
作為優選，旋流混凝單元與磁泥分離單元之間設置有溢流斜槽。溢流斜槽與旋流混凝單元之間的隔板高度低于旋流筒的高度，使得該隔板與溢流斜槽及旋流混凝單元之間共同形成溢流過水口。溢流斜槽與磁泥分離單元之間的隔板底部開設有通孔，該通孔為磁泥分離單元的進水口。溢流斜槽的底板為靠近旋流混凝單元一側高于靠近磁泥分離單元一側的斜板。
作為優選，該系統還包括有控制機構，控制機構包括中央控制器、控制面板、顯示屏以及任選地遠程終端。中央控制器與各部件之間進行有線或無線的電信號連接，并控制各個部件的啟停。
作為優選，所述磁性復合吸附材料層包括至少一層蜂窩狀的核殼鏈?zhǔn)轿絼⿲�。所述核殼鏈�(zhǔn)轿絼橐运难趸F為球核、以聚多巴胺為中間殼層、以水化硅酸鈣為表面分子鏈的微球結構。其中四氧化三鐵、聚多巴胺、水化硅酸鈣的組成質量比為10-35:5-25:50-85（優選為15-30:8-20:55-80，更優選為20-25:10-15:60-70）。
根據本發明的第二種實施方案，提供一種多污染物廢水的處理方法。
一種多污染物廢水的處理方法或采用第一種實施方案所述用于多污染物廢水的處理系統進行廢水處理的方法，該方法包括如下步驟：
1)將多污染物廢水輸送至磁混凝單元內，然后通過加藥裝置向廢水內投加pH調節劑、混凝劑以及磁性復合吸附材料。最后啟動上升式旋流攪拌機構進行攪拌，在上升式旋流攪拌機構的作用下，使得攪拌后的廢水從溢流槽口流入至磁絮凝單元內。
2)廢水進入磁絮凝單元后，通過加藥裝置向廢水內投加絮凝劑，然后啟動下壓式旋流攪拌機構進行攪拌，在下壓式旋流攪拌機構的作用下，使得攪拌后的廢水從通水孔流入至旋流混凝單元內。
3)廢水進入旋流混凝單元后，啟動旋流筒和旋流轉盤。旋流筒旋轉時，設置在旋流筒外壁上的外螺旋上升式槳葉和設置在旋流筒內壁上的內螺旋上升式槳葉同步旋轉，外螺旋上升式槳葉將位于旋流筒外部（四周）的廢水向上攪動抬升，內螺旋上升式槳葉將位于旋流筒內部的廢水向上攪動抬升。與此同時，位于旋流筒底部的旋流轉盤旋轉時，具有傾斜臺面的旋流凸臺同步旋轉，將位于旋流筒底部的廢水向上攪動抬升。在旋流筒和旋流轉盤的多重?cái)嚢杼饔孟�，廢水實現充分混凝后從溢流過水口進入溢流斜槽并從其底部的通孔進入至磁泥分離單元內。
4)廢水進入磁泥分離單元后，廢水中的磁絮體在電磁板產生的梯級磁力和自身重力的雙重作用下快速沉降至泥筒底部，經過周期性的沉積后，啟動刮泥機構，在旋轉電機的作用下，旋轉座帶動旋轉臂及位于旋轉臂上的刮板沿著錐臺的斜面進行圓周運動。刮泥面傾斜設置的刮板在旋轉過程中不斷將沉積的污泥刮落，并在相鄰旋轉臂上錯位式分布的兩排刮板的共同作用下將刮落的污泥向錐臺的錐底方向推動并排至環形積泥板上，然后再在推泥板的旋轉推動作用下，將排至環形積泥板上的污泥從排泥口排出并進行磁性復合吸附材料的回收處理。在旋轉座帶動旋轉臂和刮板旋轉刮泥的過程中，旋轉滑動環同步旋轉，并使得任意一段絕緣段所控制的電磁板始終對應著一條旋轉臂及其刮板當前所處的刮泥區域，使得該條旋轉臂及其刮板當前所要刮落的污泥無電磁力的作用，便于從錐臺的斜面上刮落。與此同時，非絕緣段所控制的電磁板均通電產生磁力，將該部分電磁板所對應的污泥沉積區域內的污泥牢牢吸附在錐臺的斜面上，避免被刮泥機構刮泥擾動的水流沖刷再次分散于上清液中而導致出水品質降低。污泥沉降刮除后的上清液經斜板沉降區緩沖沉降后進入磁性復合吸附材料層進行再吸附處理，最后經出水堰排出。
作為優選，在步驟1)中，pH調節劑的加入量為使得廢水的pH為6.5-8.5�；炷齽┤芤旱馁|(zhì)量濃度為8-10%，其加入量為0.1-1.0kg/m3。磁性復合吸附材料的加入量為0.3-1.5kg/m3。上升式旋流攪拌機構的攪拌速率為500-1000r/min。
作為優選，在步驟2)中，絮凝劑的質量濃度為0.1-1.0%，其加入量為0.1-10kg/m3。下壓式旋流攪拌機構的攪拌速率為100-250r/min。
在本發明中，所述混凝劑優選為PAC（聚合氯化鋁）或PFS(聚合硫酸鐵)。所述絮凝劑優選為PAM（聚丙烯酰胺）。所述pH調節劑優選為強堿溶液。
在現有技術中，采用絮凝-磁分離技術僅能直接應用于富含磁性污染物的污水，如冶金、礦山廢水處理。而對于其他含非磁性污染物的廢水，則需要額外添加磁種（例如直接添加鐵粉，磁性鐵氧化物等），并在絮凝劑的作用下使得磁種被污染形成的絮凝體包覆，提高生成絮體的密度，利于后續固液分離。目前這類磁種僅僅起到球核進行助凝的作用，本身對污染物吸附效果差，且在水體的分散性差，磁種循環穩定性差等；同時為了滿足出水要求，處理前期磁種和絮凝劑的投加量較大，導致廢水處理成本居高不下；并且現有的廢水處理設備未根據廢水處理流程進行合理設計，匹配度不高，存在絮凝效果不佳，泥水分離耗時長且分離不徹底，以及磁種回收率較低等諸多不足。
在本發明中，為增強磁絮凝、混凝效果，磁混凝單元與磁絮凝單元單獨分開并通過溢流槽口相連通，可通過準確控制不同的攪拌速度來控制絮凝體的形成：首先向廢水中加入特制的磁性物質（磁性復合吸附材料）和混凝劑（PAC），通過快速攪拌（攪拌速率不低于500r/min）的方式使廢水中的懸浮物質迅速混合，形成細小絮凝體，在特制的磁性物質的作用下細小污染物質，并通過特制的磁性物質與絮凝體和水體中污染物質相互作用，形成以磁種為核心的磁性絮體，磁性絮體間相互吸引，彼此結合，最終生成的絮體密度大便于后續處理；同時再經磁絮凝區結合絮凝劑（PAM）的絮凝特性進一步使得剩余的細小的絮凝體在電中和、吸附和架橋作用下形成更大的絮凝體，最終與特制的磁性物質相結合形成密度更大、更重的絮體團，使得原本沒有磁性的污染物具有磁性，使得生成的磁性絮體可以在自身重力作用以及外磁場的協同作用下快速實現固液分離。
在本發明中，特增加旋流混凝單元，利用中心旋流筒形成的豎直向上的流道以及設置在旋流筒內壁和外壁上的螺旋上升式槳葉，當旋流筒旋轉時，一方面可提高待處理廢水、特制的磁性物質以及外加藥劑在箱體內的循環流動性，大大增加磁性絮體的碰撞機會，促進形成個體大而密實的磁性絮團，大大提高混凝效果；另一方面，螺旋上升式槳葉旋轉時或使得水流向上推動，為了提高水流抬升效果，螺旋上升式槳葉的葉片寬度可自上而下逐漸增大，旋流筒內壁和外壁上的螺旋上升式槳葉的寬度可根據實際工況調整為相同或不同；可以將磁混凝后的廢水在重力下通過溢流斜槽引入磁泥分離單元內。螺旋上升式槳葉的設計既可以增大廢水的流動抬升效果，同時還不會由于抬升速度過快或力度過大破環已形成的大絮凝團聚體的狀態。
進一步地，為了提高旋流混凝單元內水流的抬升效果，旋流混凝單元的底部還設置有旋流轉盤，并且在旋流轉盤的表面設有沿旋流轉盤徑向設置的旋流凸臺。旋流凸臺的臺面為傾斜的斜面，并且該斜面朝向旋流轉盤的旋轉方向。旋流轉盤和旋流凸臺的設計，不僅僅可以輔助提高水流的抬升運動效果，同時還能夠推動位于旋流筒下方區域內廢水中的絮凝體、外加藥劑以及特制的磁性物質向上流動，避免它們在桶底局部堆積。
在本發明中，磁泥分離單元采用內凸的錐臺式筒底設計，并且在錐臺式筒底的外部沿桶底的圓周方向均勻鋪設有電磁板；在電磁板產生的磁力作用下，進入磁泥分離單元內的廢水中已形成的包含有磁性物質的大絮凝團體能夠快速實現沉降；與此同時，磁板產生的磁力沿錐臺式筒底的傾斜表面自上而下逐漸增大，梯級磁場的變化，可以使得沉降在錐臺式筒底的傾斜表面上的污泥可以在自身重力以及梯級磁力的雙重作用下向下滑入環形積泥板上。需要說明的是，通過內凸的錐臺式筒底設計配合外鋪電磁板的設計，使得外加磁力可作用在靠近筒內水體的中心區域，大大提高水體內磁性絮凝體的沉降作用，特別是對位于中上部水體中的磁性絮凝體起到良好的牽引，大大降低了上清液中殘留污染物的含量，有效保證出水品質。
一般地，在現有技術中，為了提高刮泥效果，刮泥板往往由筒底中心不間斷地延伸至筒壁，并且還具備一定的高度；在旋轉刮泥過程中，一體式刮板克服水體阻力刮泥時，不可避免的會攪動水體上下翻動，容易導致已經沉降好的污泥再次分散懸浮至水中，而如果為了避免水體上下翻動，不可避免的只能降低刮板的旋轉速率，則又會使得刮泥效率大大降低。在本發明中，針對錐臺式筒底，設計了一種特殊結構的刮泥機構，刮泥機構的刮板在錐臺斜面傾斜方向上呈間隔式分布設置，且刮板為前窄后寬的板狀結構，刮板的前窄端朝向旋轉臂旋轉的方向且向錐臺的臺頂方向傾斜。該特殊設計的刮板在刮泥過程中，刮板的前窄端起到破水和分水的作用，并將水分流從刮板與刮板之間的孔隙中通過，可大大減小刮板與水體的碰撞程度，降低水體阻力，避免水體的翻動程度。與此同時為了實現錐臺斜面上所有污泥的刮除目的，本發明中，在旋轉方向上的相鄰旋轉臂上的刮板分布方式為錯位式分布，即在旋轉臂的旋轉方向上，前一條旋轉臂上相鄰兩塊刮板之間的間隙對應后一條旋轉臂上的刮板，而后一條旋轉臂上相鄰兩塊刮板之間的間隙對應前一條旋轉臂上的刮板。相鄰兩條旋轉壁上的刮板共同作用下，即可將錐臺整個斜面上的污泥全部刮除一遍。刮泥機構的刮泥動作為周期性的，即間隔一定周期（例如10min、15min、20min、30min、60min等）后刮泥一次，周期間隔大小可根據實際工況進行合理設定。
進一步的，刮板的刮泥面均為自前而后弧度依次增大的弧面，且該刮泥面同時也為自下而上弧度依次增大的弧面。自前而后弧度依次增大的弧面設計使得刮板在刮除污泥的過程中，能夠?qū)⒐温涞奈勰嘣谛D(zhuǎn)過程中不斷沿錐臺的斜面向下推動，而自下而上弧度依次增大的弧面設計，則可以使得不斷積累的污泥不會翻過刮板落入刮板后方，而是朝向刮板的刮面方向滾落，大大提高了刮板的刮泥效果。
在本發明中，電磁板通過旋轉滑動環與電源滑動連接。旋轉滑動環上間隔設置有絕緣段，并且旋轉滑動環與旋轉臂同步旋轉（例如旋轉滑動環與旋轉臂由同一個旋轉電機控制旋轉）。在錐臺斜面的圓周方向上，旋轉滑動環的絕緣段對應控制的電磁板的寬度大于刮板在錐臺斜面上的刮泥寬度，并且刮泥寬度全部落入該絕緣段對應控制的電磁板的寬度內（如圖7所示，絕緣段所對應的虛線扇形區域即為當前刮板在錐臺斜面上的刮泥寬度）。也就是說，當刮泥機的旋轉臂和刮板旋轉刮泥時，刮板對應的刮泥區域中的電磁板剛好處于旋轉滑動環的絕緣段區域，使得該刮泥區域內的電磁板不通電，進而不產生磁力，沉降在錐臺斜面上的該部分磁性污泥能夠很輕易的被刮板刮走，而其他區域?qū)?yīng)的電磁板不處于旋轉滑動環的絕緣段區域，因此能夠持續產生磁力，并對這些區域內沉降的磁性污泥產生作用力，進一步避免了刮泥機擾動水體而導致磁性污泥再次分散的問題。也即，本發明通過特殊設計的刮泥機和同步間隙通磁的電磁板的設計，提高了刮泥效率的同時，大大降低了污泥的二次分散，有效保障了出水品質。
在本發明中，經過磁泥分離的上清液中還會含有極少量的污染物和細小尚未來得及沉降的少量絮凝體，因此本發明通過在斜板沉降區的上方增設自主研發的核殼鏈?zhǔn)轿絼?gòu)成的磁性復合吸附材料層對出水進行終端處理，進而進一步提高出水品質及其穩定性。
在本發明中，廢水初始處理階段投加的磁性復合吸附材料（磁種）與磁性復合吸附材料層內的材料相同，均為自主研發的核殼鏈?zhǔn)轿絼�。該核殼鏈�(zhǔn)轿絼┦菫橐运难趸F球核、以及聚多巴胺為中間殼層、以水化硅酸鈣為表面分子鏈的微球結構。其中四氧化三鐵、聚多巴胺、水化硅酸鈣的組成質量比為10-35:5-25:50-85。
在本發明中，自主研發的核殼鏈?zhǔn)轿絼┦峭ㄟ^以下方法制備獲得的：將氯化鐵、檸檬酸鈉、尿素分散于水中，然后加入聚丙烯酰胺進行水熱反應，獲得Fe3O4納米微球。然后獲得的Fe3O4納米微球分散于Tris緩沖液中，然后加入多巴胺進行反應，得到Fe3O4-PDA材料。最后將得到的Fe3O4-PDA材料與二氧化硅、氧化鈣以及水混合并進行反應，獲得核殼鏈?zhǔn)轿絼�。該吸附劑吸附位點多，不僅具備優良的污染物（特別是金屬離子）吸附效果，而且還具備優良的分離性，可有效避免二次污染。與此同時，該吸附劑在水體中的分散效果好，不僅僅能夠輔助提高生成絮體的密度，還能夠主動吸附難絮凝的污染物（例如部分金屬離子），提高廢水的處效果。由于其特殊的核殼鏈?zhǔn)浇Y(jié)構，其多次循環使用后穩定性良好。
與現有技術相比較，本發明的有益技術效果如下：
1：本發明采用特殊設計的錐臺式筒底設計，配合外加梯級磁場的作用下，提高了對水體內部磁性污泥的牽引作用，大大提高了磁性污泥的沉降效率，并且在外加磁場的作用下，磁性污泥牢牢沉積在筒底，利于后續快速刮除，無需進行多次或長時間沉降，大大的提高了廢水處理效率。
2：本發明采用特殊設計的刮泥機構結合同步間隙斷磁設計的電磁板，一方面極大地降低了水體的翻動，避免了磁性污泥的二次分散，另一方面，降低了水體阻力，大大提高了刮泥效率。
3：在本發明通過增加旋流混凝單元，利用中心旋流筒形成的豎直向上的流道以及設置在旋流筒內壁和外壁上的雙螺旋上升式槳葉式設計，可在不破壞已經形成的絮凝體的同時，進一步增大水體的循環流動性，增加磁性絮體的碰撞機會，促進形成個體大而密實的磁性絮團，提高混凝效果。與此同時，搭配旋流轉盤和旋流凸臺的設計，輔助提高水流的抬升運動效果，還可避免絮凝體、外加藥劑以及特制的磁性物質在桶底局部堆積，提高廢水處理效果以及保障磁性物質的回收率。
4：本發明采用自制的核殼鏈?zhǔn)轿絼┳鳛榇判晕镔|(zhì)參與水體中污染物的絮凝以及作為廢水的終端處理吸附層填料，該核殼鏈?zhǔn)轿絼┰谒w中的分散性強，不僅僅能夠輔助提高生成絮體的密度，還能夠主動吸附難絮凝的污染物，提高廢水處理效果，并且該吸附劑還具備優良的循環穩定性。
5：本發明通過將磁混凝與磁絮凝單獨分開，通過不同攪拌速度來控制絮凝體的形成，先通過磁混凝取的快速攪拌使廢水中的懸浮物質迅速混合，通過中和作用，使形成細小絮凝體，再在磁絮凝區結合絮凝劑的絮凝特性使得細小的絮凝體在電中和、吸附和架橋作用下形成大的絮凝體，并與磁粉相結合最終形成密度更大、更重的絮體團。
6：本發明的多污染物廢水磁混凝處理工藝還具備結構簡單，生產運行成本低，廢水處理流程短，操作便利的特點，利用大規模推廣和應用。
（發明人：文波;鐘楚彬;汪才超;王豪;雷國建;李櫟;章煊;劉朝;馬英才;史勇;朱鐵鋼）
