公布日：2022.05.13
申請日：2022.02.23
分類號：C02F9/14(2006.01)I;C02F3/32(2006.01)I;C02F3/34(2006.01)I;C02F3/28(2006.01)I
摘要
本發明公開了一種無動力污水生態凈水槽，涉及污水凈化技術領域。包括第一槽體，所述第一槽體的右側壁上固定嵌設有過濾管，所述第一槽體的上表面蓋設有蓋板，所述第一槽體的右側面設置有第二槽體，所述第二槽體的上表面為開口結構，所述第二槽體的下側內壁上固定安裝有第一布水管，所述第一布水管相對應的第二槽體下表面設置有排污機構。本發明零動力，無機電設備，運維簡單，利用土壤中土著細菌微生物進行污水凈化，有效解決了填料易堵塞，對污水中的有害病菌進行消殺，模塊化組裝，占地小，生態槽內的土壤微環境穩定，不易受外部氣候氣溫的干擾，處理效率高，耐負荷沖擊強，能適應較大水量和水質波動情況，無二次污染。
權利要求書

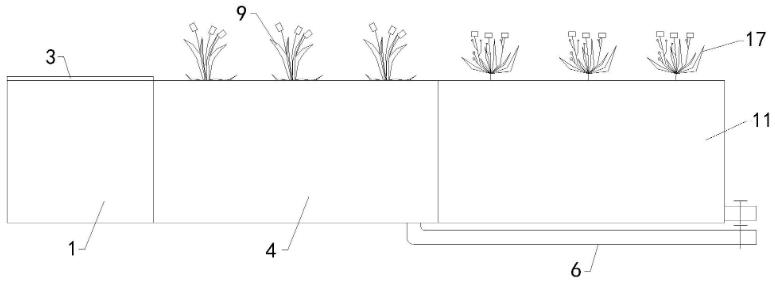

1.一種無動力污水生態凈水槽，包括第一槽體(1)，其特征在于：所述第一槽體(1)的右側壁上固定嵌設有過濾管(2)，所述第一槽體(1)的上表面蓋設有蓋板(3)，所述第一槽體(1)的右側面設置有第二槽體(4)，所述第二槽體(4)的上表面為開口結構，所述第二槽體(4)的下側內壁上固定安裝有第一布水管(5)，且第一布水管(5)的左側端頭與過濾管(2)的右側端頭插接固定，所述第一布水管(5)相對應的第二槽體(4)下表面設置有排污機構(6)，所述第二槽體(4)內靠近下側填充有第一填料(7)，所述第一填料(7)的上表面鋪設有第二填料(8)，所述第二填料(8)的上表面種植有水生植物(9)，所述第一填料(7)上側的第二槽體(4)右側內壁上固定嵌設有第一集水管(10)，所述第二槽體(4)的右側面設置有第三槽體(11)，且第三槽體(11)的上表面為開口結構，所述第三槽體(11)左側內壁上固定嵌設有第二布水管(12)，所述第二布水管(12)左側端頭與第一集水管(10)右側端頭插接固定，所述第三槽體(11)的下側內壁上固定安裝有第二集水管(13)，且第二集水管(13)插設于第三槽體(11)右側壁右側，所述第二集水管(13)的右側端頭上設置有第一控制閥(14)，所述第三槽體(11)內下側位置填充有第三填料(15)，所述第三填料(15)的上表面鋪設有第四填料(16)，所述第四填料(16)的上表面種植有陸生植物(17)。
2.根據權利要求1所述的一種無動力污水生態凈水槽，其特征在于：所述第一槽體(1)、第二槽體(4)和第三槽體(11)均采用HDPE材料制成。
3.根據權利要求1所述的一種無動力污水生態凈水槽，其特征在于：所述過濾管(2)包括網狀管(201)、海綿套(202)和無紡布(203)，所述網狀管(201)的外表面套設有套，所述海綿套(202)的外表面設置有無紡布(203)。
4.根據權利要求1所述的一種無動力污水生態凈水槽，其特征在于：所述第一布水管(5)、第一集水管(10)、第二布水管(12)和第二集水管(13)結構與過濾管(2)的結構相同。
5.根據權利要求1所述的一種無動力污水生態凈水槽，其特征在于：所述過濾管(2)與第一布水管(5)和第一集水管(10)與第二布水管(12)之間均采用連接管(18)插接固定，所述連接管(18)采用PVC管。
6.根據權利要求1所述的一種無動力污水生態凈水槽，其特征在于：所述排污機構(6)包括集污管(601)、排污管(602)和第二控制閥(603)，所述集污管(601)設置于第一布水管(5)右側端頭相對應的第二槽體(4)下側內壁上，所述集污管(601)的下表面固定安裝有排污管(602)，且排污管(602)插設于第二槽體(4)下側，所述排污管(602)的右側端頭上設置有第二控制閥(603)。
7.根據權利要求1所述的一種無動力污水生態凈水槽，其特征在于：所述第一填料(7)采用火山巖顆粒或者破碎后的陶粒，正常粒徑控制在1cm-6cm，所述第二填料(8)采用干凈沙子或5公分粒徑左右的碎石。
8.根據權利要求1所述的一種無動力污水生態凈水槽，其特征在于：所述第三填料(15)采用碳酸鈣粉、沙、碳粉、2cm-4cm小粒徑火山巖顆�；蚱扑樘樟Ｅ渲枚傻娜斯せ|(zhì)，且配置的人工基質垂直滲透濾速控制在1cm-5cm/min，所述第四填料(16)采用干凈沙子或5公分粒徑左右的碎石。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種無動力污水生態凈水槽，以解決上述背景技術中提出的問題。
(二)技術方案
為實現上述目的，本發明提供如下技術方案：一種無動力污水生態凈水槽，包括第一槽體，所述第一槽體的右側壁上固定嵌設有過濾管，所述第一槽體的上表面蓋設有蓋板，所述第一槽體的右側面設置有第二槽體，所述第二槽體的上表面為開口結構，所述第二槽體的下側內壁上固定安裝有第一布水管，且第一布水管的左側端頭與過濾管的右側端頭插接固定，所述第一布水管相對應的第二槽體下表面設置有排污機構，所述第二槽體內靠近下側填充有第一填料，所述第一填料的上表面鋪設有第二填料，所述第二填料的上表面種植有水生植物，所述第一填料上側的第二槽體右側內壁上固定嵌設有第一集水管，所述第二槽體的右側面設置有第三槽體，且第三槽體的上表面為開口結構，所述第三槽體左側內壁上固定嵌設有第二布水管，所述第二布水管左側端頭與第一集水管右側端頭插接固定，所述第三槽體的下側內壁上固定安裝有第二集水管，且第二集水管插設于第三槽體右側壁右側，所述第二集水管的右側端頭上設置有第一控制閥，所述第三槽體內下側位置填充有第三填料，所述第三填料的上表面鋪設有第四填料，所述第四填料的上表面種植有陸生植物。
作為本發明的一種優選技術方案，所述第一槽體、第二槽體和第三槽體均采用HDPE材料制成。
作為本發明的一種優選技術方案，所述過濾管包括網狀管、海綿套和無紡布，所述網狀管的外表面套設有套，所述海綿套的外表面設置有無紡布。
作為本發明的一種優選技術方案，所述第一布水管、第一集水管、第二布水管和第二集水管結構與過濾管的結構相同。
作為本發明的一種優選技術方案，所述過濾管與第一布水管和第一集水管與第二布水管之間均采用連接管插接固定，所述連接管采用PVC管。
作為本發明的一種優選技術方案，所述排污機構包括集污管、排污管和第二控制閥，所述集污管設置于第一布水管右側端頭相對應的第二槽體下側內壁上，所述集污管的下表面固定安裝有排污管，且排污管插設于第二槽體下側，所述排污管的右側端頭上設置有第二控制閥。
作為本發明的一種優選技術方案，所述第一填料采用火山巖顆�；蛘咂扑楹蟮奶樟＃Ａ娇刂圃�1cm-6cm，所述第二填料采用干凈沙子或5公分粒徑左右的碎石。
作為本發明的一種優選技術方案，所述第三填料采用碳酸鈣粉、沙、碳粉、2cm-4cm小粒徑火山巖顆粒或破碎陶粒配置而成的人工基質，且配置的人工基質垂直滲透濾速控制在1cm-5cm/min，所述第四填料采用干凈沙子或5公分粒徑左右的碎石。
(三)有益效果
與現有技術相比，本發明提供了一種無動力污水生態凈水槽，具備以下有益效果：
1、該無動力污水生態凈水槽，通過設置第一槽體、第二槽體和第三槽體之間的過濾管、第一布水管、第一集水管、第二布水管和第二集水管，使該生態凈水槽實現零動力，無機電設備，運維簡單，解決了傳統生化工藝能耗高、運維困難的問題，模塊化組裝，施工周期短，簡便快捷，占地小，有效解決了人工濕地占地大的問題。
2、該無動力污水生態凈水槽，通過設置第一填料、第二填料、第三填料和第四填料，達到利用土壤中土著細菌微生物進行污水凈化，而非傳統活性污泥各類菌膠團，有效解決了填料易堵塞問題，填料基質豐富的微生物菌群對有害病菌進行生物抑制對污水中的有害病菌進行消殺，無需物理或化學消毒，生態槽內的土壤微環境十分穩定，不易受外部氣候氣溫的干擾，處理效率高，人工土壤中微生物種類豐富，數量大，活性高，凈化效率高，耐負荷沖擊強，能適應較大水量和水質波動情況，無二次污染，凈化過程中無臭氣、污泥、噪音等。
（發明人：覃樹松;張小令;黃洪標）
