公布日：2022.05.03

申請日：2022.01.25

分類號：C02F9/14(2006.01)I

摘要

本發明涉及移動式污水處理設備領域，具體為一種車載式移動污水處理車及其方法，移動式污水處理車主體為車載集裝箱結構。內部設置組成為沉淀系統、MABR膜系統、MBR膜系統和綜合設備間組成，沉淀系統，為獨立的污水預處理系統，污水由進水管經過污水過濾器、污水進水口、進入中心導流筒，絮凝劑經絮凝劑加藥管、助凝劑經助凝劑加藥管與污水混合同步進入中心導流筒，具有工藝布局緊湊、集裝箱式一體化設置、設備投入少、投建費用低，工藝流程簡便、運行管理簡單；能源消耗低、出水品質高、快速移動、應急救援等特點，適用于村鎮污水、醫療污水、食品廢水、養殖廢水、工業廢水等污染事故廢水及需要應急處理的項目。

權利要求書

1.一種車載式移動污水處理車的使用方法，其步驟在：第一步，污水由進水管經過污水過濾器（202）、污水進水口(203)、進入中心導流筒（216）；第二步，絮凝劑經絮凝劑加藥管（223）、助凝劑經助凝劑加藥管（219）與污水混合同步進入中心導流筒；第三步，通入空氣經微氣泡發生器供氣管（218），進入微氣泡發生器（217)釋放超微微氣泡；第四步，上浮的油脂層經過浮渣收集斗（214）收集，經浮渣排口（207）自動排出系統外；第五步，混合污水經沉淀、氣浮處理后經導流板（254）沉淀分離，經沉淀池集水槽（221）、導流管（222）進入MABR反應區的底部；第六步，MABR系統中設置了MABR膜組件（225），膜組件下部設置了MABR系統攪拌裝置（255）；第七步，膜組件（225）由膜組件供氣管，提供空氣，通入膜組件中，透過膜管釋放到水里，污水經過厭氧、缺氧、好氧重復交替生化反應，去除污水中的有機污染物。

2.根據權利要求1所述的一種車載式移動污水處理車的使用方法，其特征在于：污水處置裝置（200）后端設置有污泥處置裝置（300），污泥經隔艙1、隔艙2，兩步沉降后，上清液進入隔艙3，重力排入前段與污染水同步在處理。

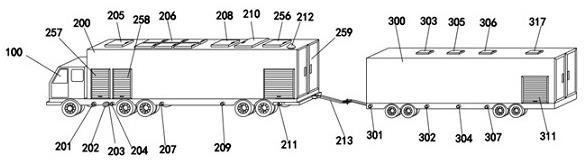

3.一種車載式移動污水處理車，包括動力牽引系統（100）、移動式污水處理車主體（200）和污泥處置裝置（300）組成，其特征在于：所述的移動式污水處理車主體（200）為車載集裝箱結構，內部設置組成為沉淀系統、MABR膜系統、MBR膜系統和綜合設備間組成。

4.根據權利要求3所述的一種車載式移動污水處理車，其特征在于：沉淀系統由沉淀池浮渣排口（201）、污水進水過濾器（202）、污水進水口(203)、沉淀池排泥口(204）、沉淀池人孔（205）、沉淀池浮渣收集斗（214）、沉淀池泥斗（215）、中心導流筒（216）、微氣泡發生器（217）、微氣泡釋放器供氣管（218）、助凝劑供藥管（219）、絮凝劑供藥管（223）、浮渣擋板（220）、沉淀池集水槽（221）、沉淀池導流板（254）組成。

5.根據權利要求3所述的一種車載式移動污水處理車，其特征在于：MABR系統由MABR系統膜組件安裝口（206）、MABR系統排泥口（207）、MABR系統膜組件（225）、MABR系統供氣連接管（227）、MABR系統攪拌裝置供氣管（224）、MABR系統攪拌裝置（255）、MABR系統導流管（251）、MABR系統系統出水集水槽（252）組成。

6.根據權利要求3所述的一種車載式移動污水處理車，其特征在于：MBR系統由曝氣區人孔（208）、MBR系統系統排泥口（209）、210MBR系統膜組件安裝孔（210）組成。

7.根據權利要求3所述的一種車載式移動污水處理車，其特征在于：綜合設備間由MBR膜組件加藥裝置（234）、MBR膜組件反沖洗過濾器（235）、沉淀池絮凝劑加藥裝置（236）、沉淀池助凝劑加藥裝置（237）、MABR膜組件供氣風機（238）、MBR膜組件供氣風機（239）、MBR膜組件反沖洗泵（242）、MBR膜組件反沖洗泵進水管（243）、MBR膜組件至自吸泵出水管（244）、PLC控制箱（245）、發電機組（246）、MBR膜組件產水泵（247）、產水泵出水管（248）、清水箱（250）、綜合設備間上人孔（256）、綜合設備間后立面操作門（260）、設備間排氣孔（212）組成。

8.根據權利要求3所述的一種車載式移動污水處理車，其特征在于：污泥處置裝置（300）由內置罐體（312）、罐體內部設置隔艙板1（314）、隔艙1導流管（308）、隔艙板2（315）、隔艙2導流管（309)、承載車系統（313）、牽引連接桿（213），以及進泥孔（301）、隔艙1排泥口（302）、隔艙2排泥口(304)、上清液排出口(307)、污泥處理區（316）及污泥處理機（318）組成。

發明內容

一種車載式移動污水處理車及其方法，該裝置優化了傳統的活性污泥工藝，采用先進的MABR和MBR相結合的雙膜工藝技術，同步氨氮的硝化和反硝化，縮短工藝停留時間及節約能耗，快速去除污廢水中的有機污染物。

一種車載式移動污水處理車，污水處理車主體為一體化集裝箱式結構，分為外箱體和內箱體結構，外箱體為碳鋼防腐材質，北方地區應做保溫層處理，長江以南地區可以不做保溫。內部箱體結構根據工藝技術要求，依次為沉淀區、MABR膜反應區、MBR膜反應區及綜合設備間。

綜合設備間和主體裝置相連接，內部包含清水箱、自吸泵、反洗泵、反洗過濾器、加藥裝置、曝氣鼓風機、PLC控制系統、發電系統。

作為優選的，車載動力牽引系統為以汽油或柴油為燃料的動力汽車牽引系統，為車載式移動污水處理裝置提供移動牽引動力。本系統車架結構及發動機總成均為配套成品。

作為優選的，所述的移動式污水處理車主體為車載集裝箱結構。內部設置組成為沉淀系統、MABR膜系統、MBR膜系統和綜合設備間組成。

作為優選的，所述的沉淀系統，為獨立的污水預處理系統，污水由進水管經過污水過濾器、污水進水口、進入中心導流筒，絮凝劑經絮凝劑加藥管、助凝劑經助凝劑加藥管與污水混合同步進入中心導流筒。

作為優選的，在中心導流筒內，為了起到絮凝氣浮的效果，通入空氣經微氣泡發生器供氣管，進入微氣泡發生器的阻隔分離作用，將浮渣阻隔在沉淀區的上層部位，經過浮渣收集斗收集，經浮渣排口自動排出系統外，進入污泥處理裝置。

作為優選的，混合污水經沉淀、氣浮處理后經導流板沉淀分離，經沉淀池集水槽、導流管進入MABR反應區的底部。沉淀池剩余污泥經排泥口排入污泥處理裝置處理。

作為優選的，所述的絮凝劑為聚合氯化鋁、聚合硫酸鐵中的一種或混合物。

在MABR系統中，設置了MABR膜組件若干組，均布在MABR反應區，膜組件填充空間占比不低于60%。膜組件下部設置了MABR系統攪拌裝置。

作為優選的，所述的MABR膜組件，為PVDF材質的中空纖維膜。

作為優選的，本區后部設置了MBR膜組件。

作為優選的，曝氣區及膜組件供氣來源于綜合設備間的膜組件曝氣鼓風機提供。MBR膜組件出水經集水管、,MBR膜組件產水泵經管道進入清水箱中，經排水口排出系統外。

作為優選的，所述的MBR膜組件反沖洗系統由反沖洗泵抽取清水箱的清水，經管道、過濾器進入膜組件進行反沖洗。作為優選的，所述的MBR膜組件保養所需的藥劑，由膜組件加藥裝置提供，經加藥管道加入膜組件。

作為優選的，MBR膜組件為PVDF材質的中空纖維膜。生化系統氣水比為15-20:1。

所述的沉淀池排出污泥、MABR膜系統排出污泥及MBR膜區排出污泥經污泥輸送管道進入污泥處置裝置統一處理。

綜合設備間內部設置了MBR膜組件加藥裝置、沉淀池絮凝劑加藥裝置、沉淀池助凝劑加藥裝置、MABR膜組件供氣風機、MBR膜組件供氣風機、MBR膜組件反沖洗過濾器、MBR膜組件反沖洗泵、MBR膜組件產水泵、清水箱、PLC控制箱、發電機組組成。

作為優選的，加藥裝置為一體化加藥裝置、自帶攪拌裝置。加藥泵壓力為2-3kpa。所述的供氣鼓風機為離心高壓鼓風機。

作為優選的，發電機組，由汽油或柴油作為燃料的發電機組。

污泥處置裝置為車載式移動污泥處理車，污泥處置裝置由內置罐體、罐體內部設置隔艙板1、隔艙1導流管、隔艙板2、隔艙2導流管、牽引連接桿，以及進泥孔、隔艙1排泥口、隔艙2排泥口、上清液排出口、污泥處理區及污泥處理機組成。

作為優選的，前處理車產生的剩余污泥經管道輸送至本單元的內置罐體，經過隔艙1、隔艙2，兩步沉降后，上清液進入隔艙3，重力排入前段與污染水同步在處理。

作為優選的，污泥脫水機為疊螺式污泥脫水機，電源來自污水處理車的發電機組。

作為優選的，污泥處理裝置以污水處理車為牽引動力，同步行走，也可單獨牽引。

發電機組與PLC電氣控制箱相連接，并通過PLC控制箱對和綜合設備間中的MBR膜組件加藥裝置、沉淀池絮凝劑加藥裝置、沉淀池助凝劑加藥裝置、MABR膜組件供氣風機、MBR膜組件供氣風機、MBR膜組件反沖洗過濾器、MBR膜組件反沖洗泵、MBR膜組件產水泵、污泥脫水機及管路電磁閥相連接。

作為優選的，整套設備為一體化集裝箱設備，設備材料可采用碳鋼防腐，設備外部及頂部做保溫措施。兩套裝備可聯合使用，也可分體使用。

1．一種車載式移動污水處理車的使用方法，其步驟在：第一步，污水由進水管經過污水過濾器、污水進水口、進入中心導流筒；第二步，絮凝劑經絮凝劑加藥管、助凝劑經助凝劑加藥管與污水混合同步進入中心導流筒；第三步，通入空氣經微氣泡發生器供氣管，進入微氣泡發生器收集，經浮渣排口自動排出系統外；第五步，混合污水經沉淀、氣浮處理后經導流板沉淀分離，經沉淀池集水槽、導流管進入MABR反應區的底部；第六步，MABR系統中設置了MABR膜組件，膜組件下部設置了MABR系統攪拌裝置；第七步，膜組件由膜組件供氣管，提供空氣，通入膜組件中，透過膜管釋放到水里，污水經過厭氧、缺氧、好氧重復交替生化反應，去除污水中的有機污染物。

作為優選的，污水處置裝置后端設置有污泥處置裝置，污泥經隔艙1、隔艙2，兩步沉降后，上清液進入隔艙3，重力排入前段與污染水同步在處理。

與現有技術相比本發明具有以下有益效果:

1.事故污染污水經車載式自吸泵提升至沉淀池，經加藥混凝沉淀后，去除污染水體的懸浮物、溶解性膠體污染物、無機顆粒及部分COD，上清液集水槽、導流管進入MABR膜反應區，污水再此區域進行厭氧、缺氧、好氧的交替更迭，同步進行氨氮的硝化和反硝化反應，去除水體中的有機污染物，出水進入MBR膜反應區，在本反應區中，將上個單元生化處理的污水在進行深度的生化處理，實現污泥停留時間和水力停留時間的分離，取代二沉池，大大提高了固液分離效率，由于MBR膜反應區中活性污泥濃度的增大和污泥中優勢菌群，提高了生化反應速率，增強了有機污染物的去除效率，其中的大部分污染物被混合液中的活性污泥去除。污水得到凈化，同時，由于MBR膜的高效截留，大大的提高了系統中的污泥濃度，減少剩余污泥產生量。

2.將污水處理車與污泥處理車聯合應用，解決污水處理后的污泥處置難題，方便快捷。

3.裝置本身自帶發電系統，解決現場應急情況下的電源接引困難問題，快速高效。

4.處理工藝采用高效沉淀+MABR+MBR雙膜技術，停留時間短，出水品質高，實現中水就近回用。

5.雙膜工藝省略了傳統生化工藝的內循環、外循環工藝，降低了能耗，節約了投建費用。

6.具有工藝布局緊湊、集裝箱式一體化設置、設備投入少、投建費用低；工藝流程簡便、運行管理簡單，能源消耗低、出水品質高、快速移動、應急救援等特點，適用于村鎮污水、醫療污水、食品廢水、養殖廢水、工業廢水等污染事故廢水及需要應急處理的項目。

（發明人：周宗玉;徐巖新;張瑞光;郭世鵬;王靜靜;王慧娟）
