公布日:2022.08.09
申請日:2022.04.25
分類號:C02F9/04(2006.01)I;C02F9/14(2006.01)I
摘要

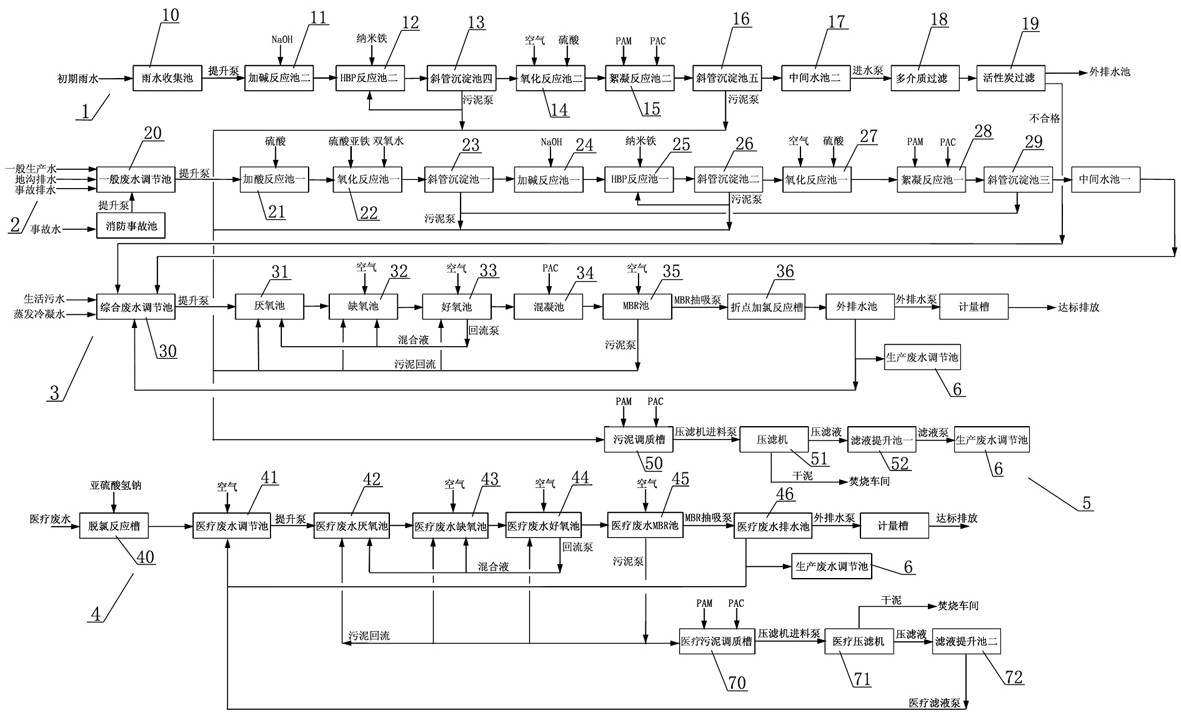

本發明公開了一種含有醫療廢水的綜合式污水處理系統及污水處理工藝,處理系統包括雨水處理系統、一般廢水處理系統、綜合廢水處理系統及醫療廢水處理系統,雨水處理系統對雨水進行收集處理,一般廢水處理系統用于對生產水、地溝排水、事故排水及事故水進行處理,綜合廢水處理系統用于對生活污水及蒸發冷凝水進行處理,醫療廢水處理系統用于對醫療廢水進行處理;雨水處理系統、一般廢水處理系統及綜合廢水處理系統內產生的污泥通過污泥泵輸送至第一污泥處理系統內進行集中處理,第一污泥處理系統包括污泥調質槽、壓濾機及第一濾液提升池,由壓濾機分離得到的干泥送到焚燒車間焚燒,分離得到的壓濾液輸送至生產廢水調節池內進行處理。
權利要求書
1.一種含有醫療廢水的綜合式污水處理系統,其特征在于:包括配套布置的雨水處理系統、一般廢水處理系統、綜合廢水處理系統及醫療廢水處理系統,所述雨水處理系統用于對雨水進行收集處理,所述一般廢水處理系統用于對生產水、地溝排水、事故排水及事故水進行處理,所述綜合廢水處理系統用于對生活污水及蒸發冷凝水進行處理,所述醫療廢水處理系統用于對醫療廢水及處理醫療垃圾產生的廢水進行處理;所述雨水處理系統、一般廢水處理系統及綜合廢水處理系統內產生的污泥通過污泥泵輸送至第一污泥處理系統內進行集中處理,所述第一污泥處理系統包括順序連接的污泥調質槽、壓濾機及第一濾液提升池,由壓濾機分離得到的干泥送到焚燒車間焚燒,分離得到的壓濾液通過第一濾液提升池輸送至生產廢水調節池內進行處理。
2.根據權利要求1所述的含有醫療廢水的綜合式污水處理系統,其特征在于:所述醫療廢水處理系統包括依次管道連接的脫氯反應槽、醫療廢水調節池、醫療廢水厭氧池、醫療廢水缺氧池、醫療廢水好氧池、醫療廢水MBR池、醫療廢水排水池及計量槽;經處理后的達到排放標準的廢水由醫療廢水排水池通入計量槽進行排放、未達標廢水輸送至生產廢水調節池進行處理或循環至醫療廢水調節池進行二次處理;所述醫療廢水處理系統內配套設置有對應的第二污泥處理系統,所述醫療廢水MBR池與第二污泥處理系統管道連接并向第二污泥處理系統輸送處理過程中產生的污泥。
3.根據權利要求2所述的含有醫療廢水的綜合式污水處理系統,其特征在于:所述第二污泥處理系統包括依次連接的醫療污泥調質槽、醫療壓濾機及第二濾液提升池,由醫療壓濾機分離得到的干泥送到焚燒車間焚燒,分離得到的壓濾液通過第二濾液提升池循環輸送至醫療廢水調節池內進行二次處理;所述醫療污泥調質槽上設置有分別與醫療廢水厭氧池、醫療廢水缺氧池及醫療廢水好氧池連通的污泥回流管道。
4.根據權利要求1至3中任一項所述的含有醫療廢水的綜合式污水處理系統,其特征在于:所述一般廢水處理系統包括依次管道連接的一般廢水調節池、第一加酸反應池、第一氧化反應池、第一斜管沉淀池、第一加堿反應池、第一HBP反應池、第二斜管沉淀池、第一氧化反應池、第一絮凝反應池、第三斜管沉淀池及第一中間水池,第一中間水池的排水端與綜合廢水處理系統連通以將處理后的污水通入綜合廢水處理系統內進行再處理;所述第一斜管沉淀池、第二斜管沉淀池及第三斜管沉淀池分別與第一污泥處理系統連通以輸送產生的污泥,所述第二斜管沉淀池與第一HBP反應池之間通過循環管道連通。
5.根據權利要求4所述的含有醫療廢水的綜合式污水處理系統,其特征在于:所述雨水處理系統包括依次管道連接的雨水收集池、第二加堿反應池、第二HBP反應池、第四斜管沉淀池、第二氧化反應池、第二絮凝反應池、第五斜管沉淀池、第二中間水池、多介質過濾裝置及活性炭過濾裝置,經活性炭過濾裝置過濾后的達標水通入外排水池進行排放、未達到排放標準的水通過管道輸送至綜合廢水處理系統內進行再處理;所述第四斜管沉淀池及第五斜管沉淀池分別與第一污泥處理系統連通以輸送產生的污泥,所述第四斜管沉淀池與第二HBP反應池之間通過循環管道連通。
6.根據權利要求5所述的含有醫療廢水的綜合式污水處理系統,其特征在于:所述綜合廢水處理系統包括依次管道連接的綜合廢水調節池、厭氧池、缺氧池、好氧池、混凝池、MBR池、折點加氯反應槽、外排水池及計量槽,處理后達到排放標準的水由外排水池及計量槽進行排放,未達標水由外排水池輸送至生產廢水調節池或循環至綜合廢水調節池進行二次處理;所述MBR池與第一污泥處理系統連通以輸送產生的污泥,MBR池與厭氧池、缺氧池及好氧池分別通過污泥回流管道進行連接,所述好氧池通過循環管道分別與厭氧池及缺氧池進行連接。
7.一種如權利要求6所述綜合式污水處理系統的污水處理工藝,其特征在于:所述雨水處理系統內向第二加堿反應池內加入的堿性藥劑為NaOH,且第二加堿反應池內的PH值控制在8.5-9.5;向第二HBP反應池內加入的藥劑為納米鐵,向第二絮凝反應池內加入的藥劑為PAM和PAC,且PAM和PAC在第二絮凝反應池的攪拌器運行時加入,攪拌器停止時也停止加入。
8.根據權利要求7所述的污水處理工藝,其特征在于:所述一般廢水處理系統內加入藥劑的量由水質及懸浮物的量決定,在水質干凈,懸浮物較少時加藥處于停止狀態,在水質較差,懸浮物較多,生化處理緊張時處于自動加藥狀態,該狀態下,第一加酸反應池內加入的藥劑為硫酸,且第一加酸反應池內的PH值控制在3.0-3.5,第一氧化反應池內加入的藥劑為硫酸亞鐵和雙氧水,且加入硫酸亞鐵的計量泵在攪拌器運行時運行,在攪拌器停止時停止,通過手動閥門調節雙氧水流量,將ORP值控制在150-200mV;所述第一加堿反應池內加入的藥劑為NaOH,且PH值控制在8.0-9.0。
9.根據權利要求7或8所述的污水處理工藝,其特征在于:所述綜合廢水處理系統中缺氧池的進風量下限為缺氧池觀察孔處有冒泡現象,DO控制在0.5mg/L左右;所述好氧池內的參數DO控制在2-4mg/L,SV30在20%-50%;MBR池的產水條件為MBR池內的水位≥5m時開始產水,產水流量控制在12-18,m3/h,產前曝氣時間為240s。
發明內容
本發明要解決的技術問題在于,針對現有技術的上述缺陷,提供一種功能全面且污水處理效果更好的含有醫療廢水的綜合式污水處理系統及污水處理工藝。
本發明的目的是通過如下技術方案來完成的,一種含有醫療廢水的綜合式污水處理系統,包括配套布置的雨水處理系統、一般廢水處理系統、綜合廢水處理系統及醫療廢水處理系統,所述雨水處理系統用于對雨水進行收集處理,所述一般廢水處理系統用于對生產水、地溝排水、事故排水及事故水進行處理,所述綜合廢水處理系統用于對生活污水及蒸發冷凝水進行處理,所述醫療廢水處理系統用于對醫療廢水及處理醫療垃圾產生的廢水進行處理;所述雨水處理系統、一般廢水處理系統及綜合廢水處理系統內產生的污泥通過污泥泵輸送至第一污泥處理系統內進行集中處理,所述第一污泥處理系統包括順序連接的污泥調質槽、壓濾機及第一濾液提升池,由壓濾機分離得到的干泥送到焚燒車間焚燒,分離得到的壓濾液通過第一濾液提升池輸送至生產廢水調節池內進行處理。
進一步地,所述醫療廢水處理系統包括依次管道連接的脫氯反應槽、醫療廢水調節池、醫療廢水厭氧池、醫療廢水缺氧池、醫療廢水好氧池、醫療廢水MBR池、醫療廢水排水池及計量槽;經處理后的達到排放標準的廢水由醫療廢水排水池通入計量槽進行排放、未達標廢水輸送至生產廢水調節池進行處理或循環至醫療廢水調節池進行二次處理;所述醫療廢水處理系統內配套設置有對應的第二污泥處理系統,所述醫療廢水MBR池與第二污泥處理系統管道連接并向第二污泥處理系統輸送處理過程中產生的污泥。
進一步地,所述第二污泥處理系統包括依次連接的醫療污泥調質槽、醫療壓濾機及第二濾液提升池,由醫療壓濾機分離得到的干泥送到焚燒車間焚燒,分離得到的壓濾液通過第二濾液提升池循環輸送至醫療廢水調節池內進行二次處理;所述醫療污泥調質槽上設置有分別與醫療廢水厭氧池、醫療廢水缺氧池及醫療廢水好氧池連通的污泥回流管道。
進一步地,所述一般廢水處理系統包括依次管道連接的一般廢水調節池、第一加酸反應池、第一氧化反應池、第一斜管沉淀池、第一加堿反應池、第一HBP反應池、第二斜管沉淀池、第一氧化反應池、第一絮凝反應池、第三斜管沉淀池及第一中間水池,第一中間水池的排水端與綜合廢水處理系統連通以將處理后的污水通入綜合廢水處理系統內進行再處理;所述第一斜管沉淀池、第二斜管沉淀池及第三斜管沉淀池分別與第一污泥處理系統連通以輸送產生的污泥,所述第二斜管沉淀池與第一HBP反應池之間通過循環管道連通。
進一步地,所述雨水處理系統包括依次管道連接的雨水收集池、第二加堿反應池、第二HBP反應池、第四斜管沉淀池、第二氧化反應池、第二絮凝反應池、第五斜管沉淀池、第二中間水池、多介質過濾裝置及活性炭過濾裝置,經活性炭過濾裝置過濾后的達標水通入外排水池進行排放、未達到排放標準的水通過管道輸送至綜合廢水處理系統內進行再處理;所述第四斜管沉淀池及第五斜管沉淀池分別與第一污泥處理系統連通以輸送產生的污泥,所述第四斜管沉淀池與第二HBP反應池之間通過循環管道連通。
進一步地,所述綜合廢水處理系統包括依次管道連接的綜合廢水調節池、厭氧池、缺氧池、好氧池、混凝池、MBR池、折點加氯反應槽、外排水池及計量槽,處理后達到排放標準的水由外排水池及計量槽進行排放,未達標水由外排水池輸送至生產廢水調節池或循環至綜合廢水調節池進行二次處理;所述MBR池與第一污泥處理系統連通以輸送產生的污泥,MBR池與厭氧池、缺氧池及好氧池分別通過污泥回流管道進行連接,所述好氧池通過循環管道分別與厭氧池及缺氧池進行連接。
一種綜合式污水處理系統的污水處理工藝,所述雨水處理系統內向第二加堿反應池內加入的堿性藥劑為NaOH,且第二加堿反應池內的PH值控制在8.5-9.5;向第二HBP反應池內加入的藥劑為納米鐵,向第二絮凝反應池內加入的藥劑為PAM和PAC,且PAM和PAC在第二絮凝反應池的攪拌器運行時加入,攪拌器停止時也停止加入。
進一步地,所述一般廢水處理系統內加入藥劑的量由水質及懸浮物的量決定,在水質干凈,懸浮物較少時加藥處于停止狀態,在水質較差,懸浮物較多,生化處理緊張時處于自動加藥狀態,該狀態下,第一加酸反應池內加入的藥劑為硫酸,且第一加酸反應池內的PH值控制在3.0-3.5,第一氧化反應池內加入的藥劑為硫酸亞鐵和雙氧水,且加入硫酸亞鐵的計量泵在攪拌器運行時運行,在攪拌器停止時停止,通過手動閥門調節雙氧水流量,將ORP值控制在150-200mV;所述第一加堿反應池內加入的藥劑為NaOH,且PH值控制在8.0-9.0。
進一步地,所述綜合廢水處理系統中缺氧池的進風量下限為缺氧池觀察孔處有冒泡現象,DO控制在0.5mg/L左右;所述好氧池內的參數DO控制在2-4mg/L,SV30在20%-50%;MBR池的產水條件為MBR池內的水位≥5m時開始產水,產水流量控制在12-18,m3/h,產前曝氣時間為240s。
本發明的有益技術效果在于:本發明通過配套設置的雨水處理系統、一般廢水處理系統、綜合廢水處理系統及醫療廢水處理系統對不同種類的污水進行處理,且各處理系統之間進行了相互的銜接和連通,例如將雨水處理系統及一般廢水處理系統處理后的水再通入到綜合廢水處理系統進行處理,這樣不僅節約了處理成本,節約了設備的占地面積,也使得整個系統的兼容性更強,可以面對不同的污水處理情況。
(發明人:馬懿;鄭仁棟;劉紅玉;陳少輝;王國斌;葉釤湖)
