公布日：2022.09.02
申請日：2022.06.16
分類號：C02F9/14(2006.01)I;C02F1/32(2006.01)N;C02F1/66(2006.01)N;C02F1/72(2006.01)N;C02F101/38(2006.01)N
摘要
本發明公開了一種含有四甲基氫氧化銨的廢水處理系統及方法，包括酸堿調節單元、高級氧化處理單元和Bardenpho處理系統；高級氧化處理單元為VUV反應器，內部設置真空紫外線燈管，向反應器前的管道內投加氧化劑，紫外線活化氧化劑產生自由基，對廢水中的四甲基氫氧化銨進行降解；Bardenpho處理系統對高級氧化處理單元的出水進行生化需氧量去除和生物脫氮處理。本發明系統的高級氧化處理單元中，真空紫外線同時輻照過二硫酸鹽和過氧乙酸能產生協同作用，對四甲基氫氧化銨具有更高的氧化效率，能夠完全降解廢水中的四甲基氫氧化銨。該處理系統出水化學需氧量和氨氮指標優于國家或地方排放標準。
權利要求書
1.一種含有四甲基氫氧化銨的廢水處理系統，其特征在于，該廢水處理系統按照工藝流程依次包括：酸堿調節單元；位于所述酸堿調節單元下游、并與所述酸堿調節單元連接的高級氧化處理單元；以及位于所述高級氧化處理單元下游的Bardenpho處理系統；廢水通過所述酸堿調節單元調節廢水的pH；所述高級氧化處理單元接收所述酸堿調節單元的出水，進行四甲基氫氧化銨降解處理；所述Bardenpho處理系統接收所述高級氧化處理單元的出水進行生化需氧量BOD去除和生物脫氮處理；所述高級氧化處理單元為基于真空紫外的VUV反應器(3)。
2.根據權利要求1所述的一種含有四甲基氫氧化銨的廢水處理系統，其特征在于，該廢水處理系統還包括原水池(1)，所述原水池(1)位于所述酸堿調節單元的工藝上游，且所述原水池(1)存儲待處理的廢水；所述酸堿調節單元和高級氧化處理單元按照工藝流程依次包括；調節池(2)，所述調節池(2)接收所述原水池(1)排出的廢水，且向所述調節池(2)內投加HCl或NaOH；以及位于所述調節池(2)下游的VUV反應器(3)。
3.根據權利要求2所述的一種含有四甲基氫氧化銨的廢水處理系統，其特征在于，所述高級氧化處理單元內部設置真空紫外線燈管；所述真空紫外線燈管的發射光譜為185nm；所述真空紫外線燈管的輻照劑量為100mJ/cm2～800mJ/cm2。
4.根據權利要求3所述的一種含有四甲基氫氧化銨的廢水處理系統，其特征在于，向所述高級氧化處理單元前的管道內投加氧化劑；向所述高級氧化處理單元前的管道內投加氧化劑為雙氧水或臭氧或過氧乙酸或過單硫酸鹽或過二硫酸鹽或氯胺或次氯酸鈉，且向所述VUV反應器(3)前的管道內投加氧化劑的投加量為1～40mg/L。
5.根據權利要求4所述的一種含有四甲基氫氧化銨的廢水處理系統，其特征在于，所述VUV反應器(3)的進水溫度為室溫，且進水pH值為5～9。
6.根據權利要求2所述的一種含有四甲基氫氧化銨的廢水處理系統，其特征在于，所述Bardenpho處理系統按照工藝流程依次包括第一缺氧池(4)、第一好氧池(5)、第二缺氧池(6)、第二好氧池(7)和沉淀池(8)；向所述第一缺氧池(4)前的管道內投加HCl或NaOH；所述第一好氧池(5)內部分混合液回流至所述第一缺氧池(4)；所述沉淀池(8)內一部分污泥回流至所述第一缺氧池(4)，所述沉淀池(8)內另一部分污泥作為剩余污泥排出系統。

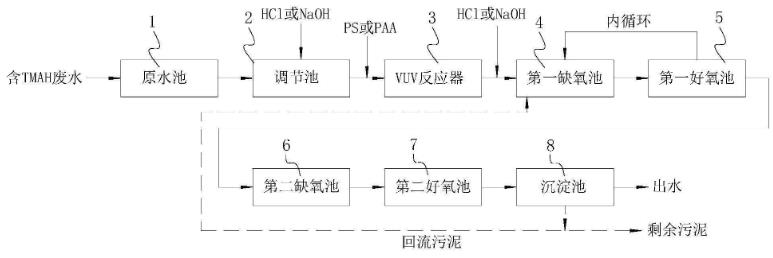

7.一種含有四甲基氫氧化銨的廢水處理方法，其特征在于，該處理方法基于如權利要求1至6中任一項所述的含有四甲基氫氧化銨的廢水處理系統，該處理方法主要包括以下步驟：S101、含TMAH的廢水進入原水池(1)；S102、原水池(1)的出水進入調節池(2)，并向調節池(2)內投加HCl或NaOH；S103、調節池(2)的出水進入VUV反應器(3)，并在進入VUV反應器(3)前向管道內投加氧化劑；S104、VUV反應器(3)的出水進入第一缺氧池(4)，向第一缺氧池(4)前的管道內投加HCl或NaOH；S105、第一缺氧池(4)的出水進入第一好氧池(5)；S106、第一好氧池(5)的出水進入第二缺氧池(6)；S107、第二缺氧池(6)的出水進入第二好氧池(7)；S108、第二好氧池(7)的出水進入沉淀池(8)，通過沉淀池(8)處理后的出水排放，沉淀池(8)一部分污泥回流到第一缺氧池(4)，另一部分作為剩余污泥排出系統。
發明內容
本發明的目的是提供一種對含有TMAH廢水降解效率高、系統構成簡單、反應時間短、占地面積小、對環境無二次污染、且便于工業化大規模推廣和應用的處理系統及方法。
為了實現上述目的，本發明提供如下技術方案：
本發明的一種含有四甲基氫氧化銨的廢水處理系統，該廢水處理系統按照工藝流程依次包括：
酸堿調節單元；
位于所述酸堿調節單元下游、并與所述酸堿調節單元連接的高級氧化處理單元；以及
位于所述高級氧化處理單元下游的Bardenpho處理系統；
廢水通過所述酸堿調節單元調節廢水的pH；
所述高級氧化處理單元接收所述酸堿調節單元的出水進行四甲基氫氧化銨降解處理；
所述Bardenpho處理系統接收所述高級氧化處理單元的出水進行生化需氧量BOD去除和生物脫氮處理；
所述高級氧化處理單元為基于真空紫外的VUV反應器。
進一步的，該廢水處理系統還包括原水池，所述原水池位于所述酸堿調節單元的工藝上游，且所述原水池存儲待處理的廢水；
所述酸堿調節單元和高級氧化處理單元按照工藝流程依次包括；
調節池，所述調節池接收所述原水池排出的廢水，且向所述調節池內投加HCl或NaOH；以及
位于所述調節池下游的VUV反應器。
進一步的，所述VUV反應器內部設置真空紫外線燈管；
所述真空紫外線燈管的發射光譜為185nm；
所述真空紫外線燈管的輻照劑量為100mJ/cm2～800mJ/cm2。
進一步的，向所述VUV反應器前的管道內投加氧化劑；
優選地，向管道內投加氧化劑為H2O2、O3、PAA、PMS、PS、NH2Cl、NaClO等；
向所述VUV反應器前的管道內投加氧化劑的投加量為1～40mg/L；
更優選地，向管道內同時投加PS和PAA；
向所述VUV反應器前的管道內投加PS的投加量為1～15mg/L，PAA的投加量為1～15mg/L。
進一步的，所述VUV反應器的進水溫度為室溫，且進水pH為5～9，優選地pH為8～9。
位于所述高級氧化處理單元下游的Bardenpho處理系統；
Bardenpho處理系統包括順次連接的第一缺氧池、第一好氧池、第二缺氧池、第二好氧池和沉淀池等處理單元；
進一步的，向第一缺氧池前的管道內投加HCl或NaOH；
進一步的，所述第一好氧池一部分混合液回流到第一缺氧池；
進一步的，所述沉淀池一部分污泥回流到第一缺氧池，另一部分作為剩余污泥排出系統。
本發明還公開了一種含有四甲基氫氧化銨的廢水處理方法，該處理方法基于如上所述的含有TMAH的廢水處理系統，該處理方法主要包括以下步驟：
S101、含TMAH的廢水進入原水池；
S102、原水池的出水進入調節池，并向調節池內投加HCl或NaOH；
S103、調節池的出水進入VUV反應器，并在進入VUV反應器前向管道內投加氧化劑；
S104、VUV反應器的出水進入第一缺氧池，向第一缺氧池前的管道內投加HCl或NaOH；
S105、第一缺氧池的出水進入第一好氧池；
S106、第一好氧池的出水進入第二缺氧池；
S107、第二缺氧池的出水進入第二好氧池；
S108、第二好氧池的出水進入沉淀池，通過沉淀池處理后的出水排放。沉淀池一部分污泥回流到第一缺氧池，另一部分作為剩余污泥排出系統。
在上述技術方案中，本發明提供的一種含有四甲基氫氧化銨的廢水處理系統及方法，具有以下有益效果：
本發明系統依次通過酸堿調節單元、高級氧化處理單元和Bardenpho處理系統，分別調節廢水的pH，降解廢水中的TMAH，去除BOD和進行生物脫氮。該系統出水化學需氧量COD和氨氮NH3-N指標優于國家或地方排放標準。
本發明系統的高級氧化處理單元中，TMAH被氧化的中間產物為二甲胺、三甲胺等胺類有機物，SO4-•比•OH對胺基中的N-H化合鍵具有更好的氧化效果，VUV同時輻照PS和PAA能產生協同作用，能減少氧化劑的投加量，對TMAH具有更高的氧化效率。
本發明系統采用的氧化劑如PS和PAA對環境無二次污染且廉價易得，無毒無害，便于使用。
本發明系統占地面積小，節約設備投資和運營成本，操作簡單，對環境友好。
本發明系統可以在降解TMAH廢水的同時對廢水進行消毒。
本發明系統采用的紫外線技術目前應用趨勢廣泛，具有廣闊的工程應用前景。
（發明人：劉澈;王鵬;李錦生;王凌旭;張海軍;于鯤;劉艷坡）
