公布日:2022.08.09
申請日:2022.05.31
分類號:C02F9/14(2006.01)I;A01K63/04(2006.01)I;C02F1/24(2006.01)N;C02F3/32(2006.01)N;C02F3/34(2006.01)N;C02F1/78(2006.01)N
摘要
本發明公開了一種水產養殖廢水處理系統,涉及污水處理技術領域,解決了目前水產養殖廢水處理效果較差、處理目標單一、自動化程度不高以及處理尾水直接排放造成水資源浪費的技術問題;包括依次連接的養殖塘、調節池、氣浮池、復合流濕地、臭氧曝氣池、生態凈化塘和蓄水塘;氣浮池和復合流濕地能夠有效地去除水產養殖廢水中的藻類以及氮磷等污染物,臭氧曝氣池和生態凈化塘可以降低水中抗生素含量并滅殺水中病原菌,凈化水體,改善水質;調節池和蓄水塘內設置有監測系統,用于監測進出水水質和藻密度,并根據設定的目標水質和藻密度調控進出水的流通管路,實現較高程度的自動化運作,并降低使用成本,節約水資源,對周邊水生態系統友好。
權利要求書
1.一種水產養殖廢水處理系統,其特征在于,包括依次連接的養殖塘、調節池、氣浮池、復合流濕地、臭氧曝氣池、生態凈化塘和蓄水塘;養殖塘排放的廢水經攔網攔截水面垃圾后流入調節池,穩定水質水量后排入氣浮池,氣浮池通過釋放微細氣泡,使其粘附于經混凝劑凝聚后的水中顆粒上,造成顆粒整體比重小于水從而上浮至水面,通過刮渣裝置刮走;經處理后的廢水流入復合流濕地,經濕地填料、水生植物和附著的微生物攔截過濾及吸附雜質后排入臭氧曝氣池;經臭氧氧化后的尾水流入生態凈化塘,經水生植物進一步吸收殘余抗生素和氮磷污染物后排入蓄水塘;蓄水塘用于儲蓄經處理后的尾水;其中蓄水塘末端和調節池前端設置有回流管路;所述回流管路用于回流所述蓄水塘的尾水至所述調節池;所述回流管路上靠近蓄水塘一端設置有第一泵站;所述第一泵站用于提升蓄水塘的尾水回流至調節池;所述蓄水塘另一端設置有第二泵站,所述第二泵站用于將蓄水塘的尾水進行對外供水;所述調節池和蓄水塘內設置監測系統,所述監測系統用于監測進出水水質和藻密度,并根據設定的目標水質和藻密度調控進出水的流通管路;其中進出水的流通管路通過電磁閥控制;所述監測系統包括水質檢測傳感器、藻密度自動檢測儀、信息傳輸模塊和數據分析處理模塊,其中水質檢測傳感器和藻密度自動檢測儀分別用于實時監測進出水水質和藻密度情況,并將監測數據通過信息傳輸模塊傳輸至數據分析處理模塊;所述數據分析處理模塊用于分析監測數據后調控進出水的流通管路,具體調控步驟如下:當調節池的進水水質和藻密度含量都低于設定的進水最低值時,廢水直接排入復合流濕地;當調節池的進水水質和藻密度含量有一項低于設定的進水最高值且高于設定的進水最低值時,廢水進入氣浮池,氣浮池啟動運行;當調節池的進水水質和藻密度含量有一項高于設定的進水最高值時,廢水進入氣浮池,氣浮池啟動運行,同時第一泵站啟動,將蓄水塘的尾水提升回流至調節池,稀釋高濃度進水;當蓄水塘的出水水質和藻密度含量有一項高于設定的出水最低值時,第一泵站啟動,將尾水回流至調節池進行再次處理;所述養殖塘、調節池、氣浮池、復合流濕地、臭氧曝氣池、生態凈化塘和蓄水塘之間通過生態溝渠相串聯,且位置逐次降低;所述調節池進水口處設置攔網,用于攔截所述養殖塘排放過來的水面垃圾;所述氣浮池為加壓溶氣氣浮池,處理水量根據養殖塘廢水排放規模確定;所述復合流濕地為復合垂直流濕地,長寬比為3:1,水力停留時間為2天;其中復合流濕地填料從下往上依次為礫石、沸石以及陶粒,深度為1:1:4,其中礫石粒徑為2-5cm,沸石粒徑為1-3cm,陶粒粒徑為1-3cm;所述復合流濕地上的水生植物為美人蕉、菖蒲、香蒲、再力花、風車草中的兩種及以上,種植密度為9株/㎡-25株/㎡;所述臭氧曝氣池為全封閉結構,池深不低于3m,臭氧投加量1.5-2.0mg/L,水力停留時間不低于5min;所述生態凈化塘內種植水生植物,包括挺水植物、沉水植物、浮葉植物以及生態浮島,且挺水植物、沉水植物、浮葉植物的種植面積為3:2:1,水生植物種植總面積為所述生態凈化塘水域面積的60%;所述挺水植物包括美人蕉、菖蒲、皇竹草、蘆葦中的一種或幾種組合;所述沉水植物包括苦草、黑藻、金魚藻、眼子菜中的一種或幾種組合;所述浮葉植物包括荷花、睡蓮、萍蓬草中的一種或幾種組合;所述生態浮島為拉索固定式,種植植物為巴拉草、皇竹草和黑麥草中的一種或幾種組合;所述蓄水塘提供三種排放模式;第一種是水質達標后直接排放到自然水體;第二種是水質達標后經第二泵站提升,用于養殖水回用或者農田灌溉;第三種是若水質不達標經第一泵站提升回流至調節池再次處理,或者進水超標用于回流并稀釋進水,降低后續處理負荷。
發明內容
本發明旨在至少解決現有技術中存在的技術問題之一。為此,本發明提出一種水產養殖廢水處理系統,采用綜合及強化技術,同時利用智能化在線監測技術,自動根據進出水水質和藻密度檢測結果調節進出水流通與排放,實現水質穩定達標及循環利用。

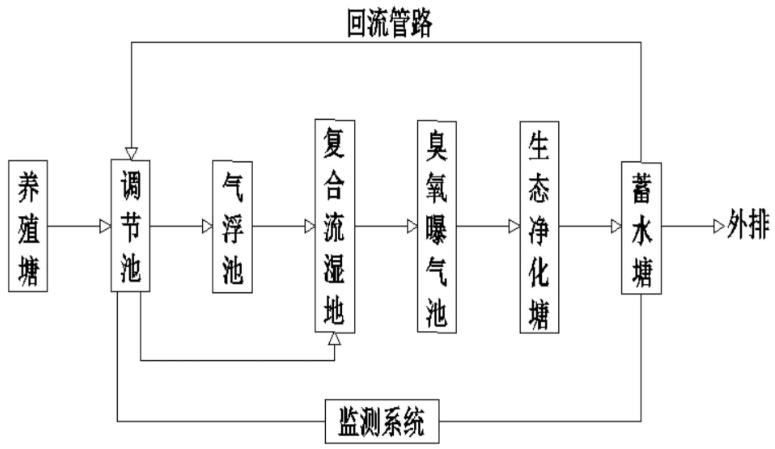

為實現上述目的,根據本發明的第一方面的實施例提出一種水產養殖廢水處理系統,包括依次連接的養殖塘、調節池、氣浮池、復合流濕地、臭氧曝氣池、生態凈化塘和蓄水塘;
養殖塘排放的廢水經攔網攔截水面垃圾后流入調節池,穩定水質水量后排入氣浮池,氣浮池通過釋放大量微細氣泡,使其粘附于經混凝劑凝聚后的水中顆粒上,造成顆粒整體比重小于水從而上浮至水面,通過刮渣裝置刮走;氣浮池對藻類和氮磷具有很好地去除效果,且見效快、處理費用低、占地面積小、維護簡單;
經處理后的廢水流入復合流濕地,經濕地填料、水生植物和附著的微生物攔截過濾及吸附雜質后排入臭氧曝氣池;臭氧具有強氧化性,能夠很好地去除β-內酰胺、大環內酯和氯霉素等抗生素并滅殺水中病原菌,且反應時間短、無二次污染、工藝簡單,同時還能豐富水中氧氣;
經臭氧氧化后的尾水流入生態凈化塘,經水生植物進一步吸收殘余抗生素和氮磷污染物后排入蓄水塘;蓄水塘用于儲蓄經處理后的尾水;
其中蓄水塘末端和調節池前端設置有回流管路;所述回流管路用于回流所述蓄水塘的尾水至所述調節池;所述回流管路上靠近蓄水塘一端設置有第一泵站;所述第一泵站用于提升蓄水塘的尾水回流至調節池;所述蓄水塘另一端設置有第二泵站,所述第二泵站用于將蓄水塘的尾水進行對外供水;
所述調節池和蓄水塘內設置監測系統,所述監測系統用于監測進出水水質和藻密度,并根據設定的目標水質和藻密度調控進出水的流通管路;其中進出水的流通管路通過電磁閥控制。
進一步地,所述監測系統包括水質檢測傳感器、藻密度自動檢測儀、信息傳輸模塊和數據分析處理模塊,其中水質檢測傳感器和藻密度自動檢測儀分別用于實時監測進出水水質和藻密度情況,并將監測數據通過信息傳輸模塊傳輸至數據分析處理模塊。
進一步地,所述數據分析處理模塊用于分析監測數據后調控進出水的流通管路,具體調控步驟如下:
當調節池的進水水質和藻密度含量都低于設定的進水最低值時,廢水直接排入復合流濕地;
當調節池的進水水質和藻密度含量有一項低于設定的進水最高值且高于設定的進水最低值時,廢水進入氣浮池,氣浮池啟動運行;
當調節池的進水水質和藻密度含量有一項高于設定的進水最高值時,廢水進入氣浮池,氣浮池啟動運行,同時第一泵站啟動,將蓄水塘的尾水提升回流至調節池,稀釋高濃度進水;
當蓄水塘的出水水質和藻密度含量有一項高于設定的出水最低值時,第一泵站啟動,將尾水回流至調節池進行再次處理。
進一步地,所述養殖塘、調節池、氣浮池、復合流濕地、臭氧曝氣池、生態凈化塘和蓄水塘之間通過生態溝渠相串聯,且位置逐次降低。
進一步地,所述調節池進水口處設置攔網,用于攔截所述養殖塘排放過來的水面垃圾。
進一步地,所述氣浮池為加壓溶氣氣浮池,處理水量根據養殖塘廢水排放規模確定。
進一步地,所述復合流濕地為復合垂直流濕地,長寬比為3:1,水力停留時間為2天;其中復合流濕地填料從下往上依次為礫石、沸石以及陶粒,深度為1:1:4,其中礫石粒徑為2-5cm,沸石粒徑為1-3cm,陶粒粒徑為1-3cm;所述復合流濕地上的水生植物為美人蕉、菖蒲、香蒲、再力花、風車草中的兩種及以上,種植密度為9株/㎡-25株/㎡。
進一步地,所述臭氧曝氣池為全封閉結構,池深不低于3m,臭氧投加量1.5-2.0mg/L,水力停留時間不低于5min。
進一步地,所述生態凈化塘內種植水生植物,包括挺水植物、沉水植物、浮葉植物以及生態浮島,且挺水植物、沉水植物、浮葉植物的種植面積為3:2:1,水生植物種植總面積為所述生態凈化塘水域面積的60%;
所述挺水植物包括美人蕉、菖蒲、皇竹草、蘆葦中的一種或幾種組合;
所述沉水植物包括苦草、黑藻、金魚藻、眼子菜中的一種或幾種組合;
所述浮葉植物包括荷花、睡蓮、萍蓬草中的一種或幾種組合;
所述生態浮島為拉索固定式,種植植物為巴拉草、皇竹草和黑麥草中的一種或幾種組合。
進一步地,所述蓄水塘提供三種排放模式;第一種是水質達標后直接排放到自然水體;第二種是水質達標后經第二泵站提升,用于養殖水回用或者農田灌溉;第三種是若水質不達標經第一泵站提升回流至調節池再次處理,或者進水超標用于回流并稀釋進水,降低后續處理負荷。
與現有技術相比,本發明的有益效果是:
本發明采用了理化-生態復合的方法,氣浮池和復合流濕地能夠有效地去除水產養殖廢水中的藻類以及氮磷等污染物,臭氧曝氣池和生態凈化塘可以降低水中抗生素含量并滅殺水中病原菌,通過理化和生態處理工藝的組合可以有效地去除養殖廢水中的氮磷污染物、藻類、抗生素和病原菌等多種污染物,凈化水體,改善水質;同時通過監測系統可以實現較高程度的自動化運作,實現進出水的循環流通,確保出水水質達標并降低使用成本;經處理達標后的尾水可以再次利用,節約水資源,對周邊水生態系統友好。
(發明人:張友德;張艷;戴曹培;錢益武;楊超;尹星)
