公布日：2022.10.18
申請日：2022.07.22
分類號：C02F9/02(2006.01)I;C02F101/20(2006.01)N;C02F101/30(2006.01)N
摘要
本發明公開了一種循環廢水有機碳清潔過濾裝置，包括初步過濾結構、中級過濾結構、精密過濾結構和底座，所述底座的上端左部設置有第一過濾池，且第一過濾池內安裝有初步過濾結構，所述底座的上端中部設置有第二過濾池，且第二過濾池內安裝有中級過濾結構，所述底座的上端右部設置有第三過濾池，且第三過濾池內安裝有精密過濾結構，所述第一過濾池的左側面設置有廢水池，且第三過濾池的右側面設置有凈水池。本發明方便將三組過濾池內的過濾結構提升出來，以便對過濾結構內的過濾網、過濾材質和過濾芯進行清理、維護和更換處理，從而可保障過濾結構可持續使用，從而保持廢水過濾的干凈度。
權利要求書

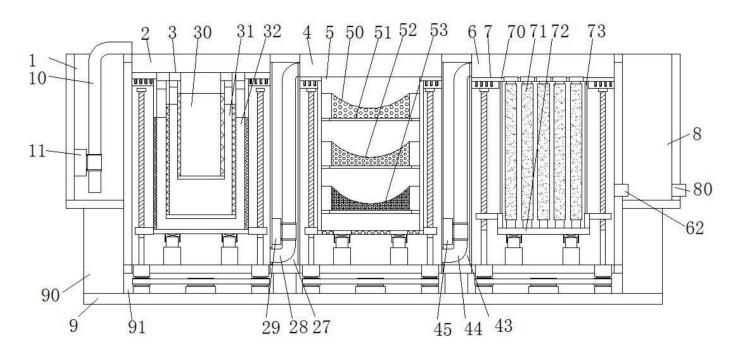

1.一種循環廢水有機碳清潔過濾裝置，包括初步過濾結構(3)、中級過濾結構(5)、精密過濾結構(7)和底座(9)，其特征在于：所述底座(9)的上端左部設置有第一過濾池(2)，且第一過濾池(2)內安裝有初步過濾結構(3)，所述底座(9)的上端中部設置有第二過濾池(4)，且第二過濾池(4)內安裝有中級過濾結構(5)，所述底座(9)的上端右部設置有第三過濾池(6)，且第三過濾池(6)內安裝有精密過濾結構(7)，所述第一過濾池(2)的左側面設置有廢水池(1)，且第一過濾池(2)與第二過濾池(4)之間設置有左隔層(27)，并且第二過濾池(4)與第三過濾池(6)之間設置有右隔層(43)，且第三過濾池(6)的右側面設置有凈水池(8)。
2.根據權利要求1所述的一種循環廢水有機碳清潔過濾裝置，其特征在于：所述廢水池(1)與第一過濾池(2)之間設置有第一輸送管(10)，且第一輸送管(10)的下部安裝有第一水泵(11)，并且底座(9)左端所設置的支撐座(90)固定在廢水池(1)的底面。
3.根據權利要求1所述的一種循環廢水有機碳清潔過濾裝置，其特征在于：所述第一過濾池(2)內上側壁上設置有第一上套板(20)，第一上套板(20)內設置有多組嵌口(21)，每組嵌口(21)的內側壁上均設置有密封層(22)，且第一過濾池(2)的內底面設置有四組固定塊(24)，固定塊(24)的上端設置有導柱(25)，并且左隔層(27)內安裝有第二輸送管(28),第二輸送管(28)的下部設置有第二水泵(29),第二輸送管(28)的上端通向第二過濾池(4)的上部內。
4.根據權利要求1所述的一種循環廢水有機碳清潔過濾裝置，其特征在于：所述初步過濾結構(3)由內至外依次設置有內過濾筒(30)、中過濾筒(31)和外過濾筒(32)，且中過濾筒(31)的內側壁上部設置有第一卡圈(33),內過濾筒(30)的上端卡在第一卡圈(33)處，并且外過濾筒(32)內側壁上部設置有第二卡圈(36),中過濾筒(31)的上端卡在第二卡圈(36)處，內過濾筒(30)、中過濾筒(31)和外過濾筒(32)之間拆分連接，同時外過濾筒(32)的上端設置有第一上壓板(34),第一上壓板(34)的下端面設置有嵌塊(35)，且嵌塊(35)嵌合在嵌口(21)中，外過濾筒(32)下端面設置有多組導套(38),導套(38)內頂部設置有內減震層(39),導套(38)套置下方所對應的第一上連接座(26)上，并且外過濾筒(32)的下端左右兩側均設置有兩組第一活動板(37)。
5.根據權利要求1所述的一種循環廢水有機碳清潔過濾裝置，其特征在于：所述底座(9)的上部內開設有安裝腔(91)，且安裝腔(91)的左部、中部和右部內均分別設置有左皮帶傳動結構(97)、中皮帶傳動結構(98)和右皮帶傳動結構(99)，且左皮帶傳動結構(97)的中心安裝一組第一電機(92),第一電機(92)上安裝有第一皮帶輪(93)，并且每組第一電機(92)的左右兩部均設置有兩組下連接座(95)，同時第一過濾池(2)的內底面四個拐角處設置有第一上連接座(26),第一上連接座(26)中轉動連接有第一絲桿(23)，每組第一活動板(37)均活動連接在所對應一組第一絲桿(23)上，且第一絲桿(23)的下端頭轉動連接在下方所對應的一組下連接座(95)中，并且第一絲桿(23)的下端安裝有第二皮帶輪(96)，且第一皮帶輪(93)與左右兩部的第二皮帶輪(96)之間傳動連接有皮帶(94)，并且左皮帶傳動結構(97)、中皮帶傳動結構(98)和右皮帶傳動結構(99)的結構設置一致。
6.根據權利要求1所述的一種循環廢水有機碳清潔過濾裝置，其特征在于：所述第二過濾池(4)內上部設置有第二上套板(40)，且第二過濾池(4)的內底面四個拐角處均設置有一組第二上連接座(42),第二上連接座(42)中轉動連接有第二絲桿(41)，并且右隔層(43)內安裝有第三輸送管(44),第三輸送管(44)的下部安裝有第三水泵(45)，且第三輸送管(44)的下端連接在第二過濾池(4)的右下角，并且第三輸送管(44)的上端通向第三過濾池(6)的上部內。
7.根據權利要求1所述的一種循環廢水有機碳清潔過濾裝置，其特征在于：所述第三過濾池(6)內上部設置有第三上套板(60),第三過濾池(6)的內底面四個拐角均設置有第三上連接座(61)，且每組第三上連接座(61)中均轉動連接有第三絲桿(63)，第三過濾池(6)的右側面中部設置有第四輸送管(62)，并且第四輸送管(62)的右端通向凈水池(8)內，且凈水池(8)的右側面下部設置有出水管(80)。
8.根據權利要求1所述的一種循環廢水有機碳清潔過濾裝置，其特征在于：所述中級過濾結構(5)設置有有機碳過濾筒(54),有機碳過濾筒(54)的上端外側設置有第二上壓板(55),第二上壓板(55)下端面的嵌塊嵌合在第二上套板(40)上的嵌口中，且有機碳過濾筒(54)的內側壁設置有三組內連接螺紋(56)，每組內連接螺紋(56)處均通過螺紋連接有一組墊圈(51)，并且上側一組墊圈(51)上端設置有上有機碳過濾層(50)，中側一組墊圈(51)上端設置有中有機碳過濾層(52)，下側一組墊圈(51)上端設置有下有機碳過濾層(53)，并且上有機碳過濾層(50)、墊圈(51)、中有機碳過濾層(52)和下有機碳過濾層(53)均為拆卸結構，且有機碳過濾筒(54)的下端左右兩側均設置有一組第二活動板(57)，每組第二活動板(57)均活動連接在所對應一組第二絲桿(41)上。
9.根據權利要求1所述的一種循環廢水有機碳清潔過濾裝置，其特征在于：所述精密過濾結構(7)的上下兩端分別設置有第三上壓板(70)和下安裝板(72),第三上壓板(70)和下安裝板(72)之間安裝有多組過濾芯(71)，多組過濾芯(71)外側設置有防護欄桿(73)，且每組過濾芯(71)的上端均設置有進水斗(74),進水斗(74)的上端口伸出第三上壓板(70)外，并且下安裝板(72)的左右兩側均設置有兩組第三活動板(75)，每組第三活動板(75)均活動連接在一組第三絲桿(63)上，同時下安裝板(72)為拆卸結構。
發明內容
本發明的目的在于提供一種循環廢水有機碳清潔過濾裝置，以解決上述背景技術中提出的現有技術的廠里產品使用的循環廢水處理需要在收集一定量后再開始過濾處理，導致并不方便使用水質快速過濾設備處理，需要使用有機碳進行過濾清潔，但該過濾使用的有機碳又不方便進行打開清理和更換，導致循環廢水處理起來比較費事不便的問題。
為實現上述目的，本發明提供如下技術方案：一種循環廢水有機碳清潔過濾裝置，包括初步過濾結構、中級過濾結構、精密過濾結構和底座，所述底座的上端左部設置有第一過濾池，且第一過濾池內安裝有初步過濾結構，所述底座的上端中部設置有第二過濾池，且第二過濾池內安裝有中級過濾結構，所述底座的上端右部設置有第三過濾池，且第三過濾池內安裝有精密過濾結構，所述第一過濾池的左側面設置有廢水池，且第一過濾池與第二過濾池之間設置有左隔層，并且第二過濾池與第三過濾池之間設置有右隔層，且第三過濾池的右側面設置有凈水池。
作為進一步的技術方案，所述廢水池與第一過濾池之間設置有第一輸送管，且第一輸送管的下部安裝有第一水泵，并且底座左端所設置的支撐座固定在廢水池的底面。
作為進一步的技術方案，所述第一過濾池內上側壁上設置有第一上套板，第一上套板內設置有多組嵌口，每組嵌口的內側壁上均設置有密封層，且第一過濾池的內底面設置有四組固定塊，固定塊的上端設置有導柱，并且左隔層內安裝有第二輸送管,第二輸送管的下部設置有第二水泵,第二輸送管的上端通向第二過濾池的上部內。
作為進一步的技術方案，所述初步過濾結構由內至外依次設置有內過濾筒、中過濾筒和外過濾筒，且中過濾筒的內側壁上部設置有第一卡圈,內過濾筒的上端卡在第一卡圈處，并且外過濾筒內側壁上部設置有第二卡圈,中過濾筒的上端卡在第二卡圈處，內過濾筒、中過濾筒和外過濾筒之間拆分連接，同時外過濾筒的上端設置有第一上壓板,第一上壓板的下端面設置有嵌塊，且嵌塊嵌合在嵌口中，外過濾筒下端面設置有多組導套,導套內頂部設置有內減震層,導套套置下方所對應的第一上連接座上，并且外過濾筒的下端左右兩側均設置有兩組第一活動板。
作為進一步的技術方案，所述底座的上部內開設有安裝腔，且安裝腔的左部、中部和右部內均分別設置有左皮帶傳動結構、中皮帶傳動結構和右皮帶傳動結構，且左皮帶傳動結構的中心安裝一組第一電機,第一電機上安裝有第一皮帶輪，并且每組第一電機的左右兩部均設置有兩組下連接座，同時第一過濾池的內底面四個拐角處設置有第一上連接座,第一上連接座中轉動連接有第一絲桿，每組第一活動板均活動連接在所對應一組第一絲桿上，且第一絲桿的下端頭轉動連接在下方所對應的一組下連接座中，并且第一絲桿的下端安裝有第二皮帶輪，且第一皮帶輪與左右兩部的第二皮帶輪之間傳動連接有皮帶，并且左皮帶傳動結構、中皮帶傳動結構和右皮帶傳動結構的結構設置一致。
作為進一步的技術方案，所述第二過濾池內上部設置有第二上套板，且第二過濾池的內底面四個拐角處均設置有一組第二上連接座,第二上連接座中轉動連接有第二絲桿，并且右隔層內安裝有第三輸送管,第三輸送管的下部安裝有第三水泵，且第三輸送管的下端連接在第二過濾池的右下角，并且第三輸送管的上端通向第三過濾池的上部內。
作為進一步的技術方案，所述第三過濾池內上部設置有第三上套板,第三過濾池的內底面四個拐角均設置有第三上連接座，且每組第三上連接座中均轉動連接有第三絲桿，第三過濾池的右側面中部設置有第四輸送管，并且第四輸送管的右端通向凈水池內，且凈水池的右側面下部設置有出水管。
作為進一步的技術方案，所述中級過濾結構設置有有機碳過濾筒,有機碳過濾筒的上端外側設置有第二上壓板,第二上壓板下端面的嵌塊嵌合在第二上套板上的嵌口中，且有機碳過濾筒的內側壁設置有三組內連接螺紋，每組內連接螺紋處均通過螺紋連接有一組墊圈，并且上側一組墊圈上端設置有上有機碳過濾層，中側一組墊圈上端設置有中有機碳過濾層，下側一組墊圈上端設置有下有機碳過濾層，并且上有機碳過濾層、墊圈、中有機碳過濾層和下有機碳過濾層均為拆卸結構，且有機碳過濾筒的下端左右兩側均設置有一組第二活動板，每組第二活動板均活動連接在所對應一組第二絲桿上。
作為進一步的技術方案，所述精密過濾結構的上下兩端分別設置有第三上壓板和下安裝板,第三上壓板和下安裝板之間安裝有多組過濾芯，多組過濾芯外側設置有防護欄桿，且每組過濾芯的上端均設置有進水斗,進水斗的上端口伸出第三上壓板外，并且下安裝板的左右兩側均設置有兩組第三活動板，每組第三活動板均活動連接在一組第三絲桿上，同時下安裝板為拆卸結構。
與現有技術相比，本發明的有益效果是：
1.本發明中第一過濾池的設置方便初步過濾結構的安裝，由于初步過濾結構底端兩側的活動板分別活動連接在四組第一絲桿上，以便在下方電機順時針轉動是帶動初步過濾結構進行筆直上移，逆時針轉動時進行筆直下移，以便控制初步過濾結構進出第一過濾池活動，方便對初步過濾結構進行定時清理和維護，從而保障初級過濾結構使用更長久。
2.本發明中初步過濾結構由內至外依次設置有內過濾筒、中過濾筒和外過濾筒，之間方便組裝和拆分，并且內過濾筒、中過濾筒和外過濾筒的筒身均采用活動炭過濾網結構，且三種活動炭過濾網的網孔細密由內至外依次增加細密，利用多重活性炭過濾網過濾有助于過濾掉一部分比較大顆粒物雜質。
3.本發明中底座內設置的左皮帶傳動結構、中皮帶傳動結構和右皮帶傳動結構的結構設置一致，都是通過中心的電機轉動上方的皮帶輪，中間的皮帶輪在皮帶的傳動作用下帶動四周的絲桿下的皮帶輪同步轉動活動，從而帶動絲桿轉動，利用絲桿轉動帶動活動板升降活動，從而升降初步過濾結構、中級過濾結構和精密過濾結構活動的目的。
4.本發明中第二過濾池的設置方便進行安裝中級過濾結構，同時中級過濾結構上端的第二上壓板與第二上套板之間相配合設置，方便第二上壓板下端的嵌塊嵌合在第二上套板上的嵌口中，使得中級過濾結構安裝在第二過濾池內更加緊密，以免通過第二輸送管往第二過濾池內上部所輸送的水往下透，而讓輸送過來的水直接流入到中級過濾結構內進行中級過濾處理。
5.本發明中第三過濾池的設置方便進行安裝有精密過濾結構，同時第三過濾池右側面所設置的第四輸送管與凈水池之間相連通設置，以便在第三過濾池內經過精密過濾結構過濾后水可通第四輸送管輸送至凈水池內。
6.本發明中中級過濾結構的設置方便利用有機碳過濾筒內的上有機碳過濾層、中有機碳過濾層和下有機碳過濾層對初步過濾后的水進行再次多重過濾去味處理，同時上有機碳過濾層、中有機碳過濾層和下有機碳過濾層依次采用椰殼活動炭、蜂窩活性炭和粉末活動炭材質，以便過濾掉水體中比較小的顆粒物雜質以及水體的異味等，過濾更干凈細致。
7.本發明中精密過濾結構中設置有多組過濾芯,過濾芯選用精密活性炭過濾芯，以達到對經過中級過濾處理的水體進行精密過濾處理，以便吸附掉小分子有機物、色素、重金屬離子等，還可以降低水質的COD，使得經過精密過濾后的水質更純凈。
（發明人：張新強;劉華堂;盛李立;張普;王志強;龔華斌;熊濤;周靜;張雄鷹）
