公布日：2022.04.15
申請日：2020.07.02
分類號：E03F1/00(2006.01)I;E03F3/02(2006.01)I
摘要
本發明提供了一種多區域氣排式污水處理裝置，包括：污水處理區域和通斷機構，污水處理區域通過通斷機構與排污管道相連通；污水調蓄區域，污水調蓄區域通過排空管與污水處理區域相連通；本發明有效的避免了現有技術中對于由污水處理區域輸入的污水直接進入排污管道予以輸出的結構設計所存在在雨天時極易造成自然水體嚴重污染，或者污水處理設施處理壓力過大、資源浪費等技術缺陷，能夠達到在不需要污水排放時對污水進行調蓄的技術效果，具有結構簡單、操作方便及適用性廣的特點。
權利要求書

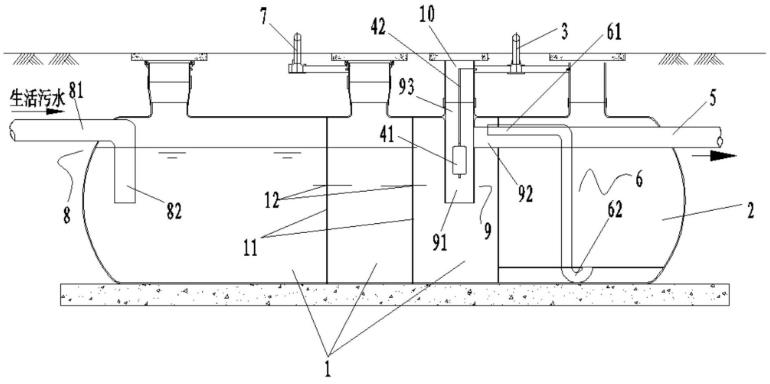

1.一種多區域氣排式污水處理裝置，其特征在于，所述裝置包括：污水處理區域(1)；污水調蓄區域(2)，外接第一氣源(3)；通斷機構(4)，所述污水處理區域(1)通過所述通斷機構(4)與排污管道(5)相連通；排空管(6)，設置在所述污水調蓄區域(2)內,并與所述污水處理區域(1)相連通；其中，所述排空管(6)與所述污水處理區域(1)相連通部位處的高度，高于所述污水處理區域(1)和所述排污管道(5)相連通部位處的高度；在所述第二調蓄區域(2)進水時，所述通斷機構(4)處于斷開狀態，所述第一調蓄區域(1)中的污水在重力作用下經所述排空管(6)流入所述污水調蓄區域(2)中；在所述污水調蓄區域(2)排水時，所述通斷機構(4)處于導通狀態，所述第二調蓄區域(2)中的污水在所述第一氣源(3)充入的壓縮空氣作用下擠壓所述污水經所述排空管(6)流入所述第一調蓄區域(1)中。
2.如權利要求1所述的裝置，其特征在于：所述污水處理區域(1)外接第二氣源(7)；所述污水處理區域(1)連接一導通管(8)，所述導通管(8)包括橫向進水端(81)和縱向出水端(82)，所述縱向出水端(82)置于所述污水處理區域(1)內，所述縱向出水端(82)的開口方向朝向所述污水處理區域(1)的底部方向；所述裝置還包括：彎管(9)，所述彎管(9)的第一個連通方向(91)通向所述污水處理區域(1)，所述彎管(9)的第二個連通方向(92)通向所述排污管道(10)，所述彎管(9)在所述第一個連通方向(91)上的管口標高低于所述彎管(9)在所述第二個連通方向(91)上的管口標高。
3.如權利要求2所述的裝置，其特征在于，所述通斷機構(4)包括：氣囊(41)，所述氣囊(41)設置在所述彎管(9)內，并在與所述彎管(9)的所述第一個連通方向(91)相反的方向上設置有第一氣管(42)，以通過所述第一氣管(42)外接所述第一氣源(3)。
4.如權利要求2所述的裝置，其特征在于：所述污水處理區域(1)中設置有至少一個隔板(11)，所述隔板(11)將所述污水處理區域(1)劃分為若干個子區域，所述彎管(9)設置在與所述污水調蓄區域(3)相鄰的所述子區域中；每一個所述隔板(11)上設置有至少一個過水孔(12)。
5.如權利要求2所述的裝置，其特征在于，所述排空管(6)包括：第一排空口(61)和第二排空口(62)，所述排空管(6)通過所述第一排空口(61)與所述污水處理區域(1)相連通，所述第一排空口(61)的開口高度，高于所述排污管道(10)的底標高；所述第二排空口(62)設置在所述污水調蓄區域(2)的底部。
6.如權利要求5所述的裝置，其特征在于：所述第二排空口(62)呈U型結構，所述U型結構的U型開口端與所述污水調蓄區域(2)的底部持平。
7.如權利要求3所述的裝置，其特征在于：所述污水處理區域(1)在與所述彎管(9)的所述第一個連通方向(91)相反的方向上設置有檢修孔(10)，所述第一氣管(42)設置在所述檢修孔(10)內。
8.如權利要求3所述的裝置，其特征在于：在所述污水處理區域(1)中，所述縱向出水端(82)的管口高度，低于所述彎管(9)在第一個連通方向(91)上的管口高度。
9.如權利要求所述的裝置，其特征在于：在所述污水處理區域(1)中，所述過水孔(12)的標高高于所述縱向出水端(82)的管口標高和/或所述彎管(9)在所述第一個連通方向(91)上的管口標高。
10.一種排水系統，其特征在于：包括權利要求1-9任一項所述的多區域氣排式污水處理裝置。
發明內容
本發明所要解決的技術問題是現有技術中對于由化糞池輸入的污水直接進入排污管道予以輸出的結構設計，存在在雨天時極易造成自然水體嚴重污染，或者污水處理設施處理壓力過大、資源浪費等技術缺陷。
為解決上述技術問題，本發明提供了一種多區域氣排式污水處理裝置，所述裝置包括：
污水處理區域；
污水調蓄區域，外接第一氣源；
通斷機構，所述污水處理區域通過所述通斷機構與排污管道相連通；
排空管，設置在所述污水調蓄區域內,并與所述污水處理區域相連通；
其中，所述排空管與所述污水處理區域相連通部位處的高度，高于所述污水處理區域和所述排污管道相連通部位處的高度；在所述第二調蓄區域進水時，所述通斷機構處于斷開狀態，所述第一調蓄區域中的污水在重力作用下經所述排空管流入所述污水調蓄區域中；在所述污水調蓄區域排水時，所述通斷機構處于導通狀態，所述第二調蓄區域中的污水在所述第一氣源充入的壓縮空氣作用下擠壓所述污水經所述排空管流入所述第一調蓄區域中。
可選的，
所述污水處理區域外接第二氣源；
所述污水處理區域連接一導通管，所述導通管包括橫向進水端和縱向出水端，所述縱向出水端置于所述污水處理區域內，所述縱向出水端的開口方向朝向所述污水處理區域的底部方向；
所述裝置還包括：彎管，所述彎管的第一個連通方向通向所述污水處理區域，所述彎管的第二個連通方向通向所述排污管道，所述彎管在所述第一個連通方向上的管口標高低于所述彎管在所述第二個連通方向上的管口標高。
可選的，所述通斷機構包括：
氣囊，所述氣囊設置在所述彎管內，并在與所述彎管的所述第一個連通方向相反的方向上設置有第一氣管，以通過所述第一氣管外接所述第一氣源。
可選的，所述污水處理區域中設置有至少一個隔板，所述隔板將所述污水處理區域劃分為若干個子區域，所述彎管設置在與所述污水調蓄區域相鄰的所述子區域中；每一個所述隔板上設置有至少一個過水孔。
可選的，所述排空管包括：
第一排空口和第二排空口，所述排空管通過所述第一排空口與所述污水處理區域相連通，所述第一排空口的開口高度，高于所述排污管道的底標高；所述第二排空口設置在所述污水調蓄區域的底部。
可選的，所述第二排空口呈U型結構，所述U型結構的U型開口端與所述污水調蓄區域的底部持平。
可選的，所述污水處理區域在與所述彎管的所述第一個連通方向相反的方向上設置有檢修孔，所述第一氣管設置在所述檢修孔內。
可選的，在所述污水處理區域中，所述縱向出水端的管口高度，低于所述彎管在第一個連通方向上的管口高度。
可選的，在所述污水處理區域中，所述過水孔的標高高于所述縱向出水端的管口標高和/或所述彎管在所述第一個連通方向上的管口標高。
本發明還提供了一種排水系統，
包括上述任一項所述的多區域氣排式污水處理裝置。
有益效果：
本發明提供的多區域氣排式污水處理裝置，在雨天或者即將要下雨需要對污水進行調蓄時，通斷機構處于斷開狀態，此時第一調蓄區域中的污水在重力作用下經排空管流入污水調蓄區域中；而在降雨結束需要將污水調蓄區域中的污水排出時，此時通斷機構處于導通狀態，第二調蓄區域中的污水在第一氣源充入的壓縮空氣作用下擠壓污水經排空管流入第一調蓄區域中，有效的避免了現有技術中對于由污水處理區域輸入的污水直接進入排污管道予以輸出的結構設計所存在在雨天時極易造成自然水體嚴重污染，或者污水處理設施處理壓力過大、資源浪費等技術缺陷，能夠達到在不需要污水排放時對污水進行調蓄的技術效果，具有結構簡單、操作方便及適用性廣的特點。
（發明人：周超;李習洪）
