公布日：2022.10.14
申請日：2022.08.15
分類號：C02F9/04(2006.01)I
摘要

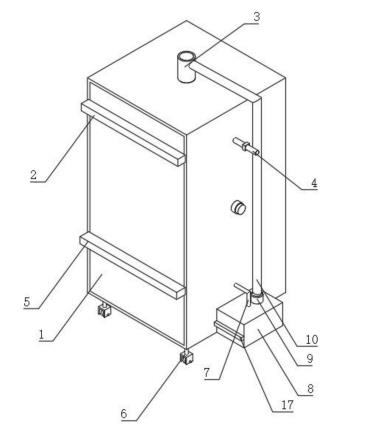

本發明涉及污水處理技術領域，具體涉及移動式油污廢水處理回收裝置，包括倉體，所述倉體的頂端設置有進水管，所述倉體的內部分為一級過濾區、混合區、二級過濾區和排放區，所述一級過濾區的內部設置有第一過濾板，所述混合區的內部設置有混合裝置，所述混合區的側壁設置有用于添加試劑的添加管，所述二級過濾區的內部設置有刮取裝置，所述刮取裝置下方設置有第二過濾板，所述刮取裝置與第二過濾板的頂端接觸，所述二級過濾區的側壁設置有用于排水的流動管，所述流動管的輸出端連接有過濾箱，所述過濾箱的設置在排放區的側壁上，所述過濾箱的一側設置排放管，所述排放管的輸出端貫穿排放區的側壁。本發明將油污廢水分離，使廢水達到排放的標準。
權利要求書
1.一種移動式油污廢水處理回收裝置，其特征在于，包括倉體，所述倉體的頂端設置有進水管，所述倉體的內部分為一級過濾區、混合區、二級過濾區和排放區，所述一級過濾區的內部設置有第一過濾板，所述混合區的內部設置有混合裝置，所述混合區的側壁設置有用于添加試劑的添加管，所述二級過濾區的內部設置有刮取裝置，所述刮取裝置下方設置有第二過濾板，所述刮取裝置與第二過濾板的頂端接觸，所述二級過濾區的側壁設置有用于排水的流動管，所述流動管的輸出端連接有過濾箱，所述過濾箱的設置在排放區的側壁上，所述過濾箱的一側設置排放管，所述排放管的輸出端貫穿排放區的側壁。
2.根據權利要求1所述的移動式油污廢水處理回收裝置，其特征在于，所述一級過濾區、混合區和二級過濾區均通過排放管連接，所述排放管的內部設置有閥門。
3.根據權利要求1所述的移動式油污廢水處理回收裝置，其特征在于，所述倉體的側壁設置有支撐板，所述支撐板的頂端設置有電機，所述電機的輸出端通過連接帶與混合裝置連接，所述混合裝置的輸入端通過連接帶與刮取裝置連接。
4.根據權利要求3所述的移動式油污廢水處理回收裝置，其特征在于，所述混合裝置包括有攪拌軸和攪拌葉，所述攪拌軸的輸出端貫穿倉體的側壁與聯軸器連接，所述攪拌軸的外圓面安裝有一個、兩個或者多個攪拌葉。
5.根據權利要求4所述的移動式油污廢水處理回收裝置，其特征在于，所述刮取裝置包括有往復絲桿和刮板，所述往復絲桿的外圓面安裝與刮板。
6.根據權利要求1所述的移動式油污廢水處理回收裝置，其特征在于，所述過濾箱的頂端的設置有離心泵，所述離心泵的輸出端安裝有管道，所述管道的輸出端與進水管連接。
7.根據權利要求6所述的移動式油污廢水處理回收裝置，其特征在于，所述過濾箱的內部上方設置有多個隔板，所述隔板的下方設置有第三過濾板，所述第三過濾板滑動設置在過濾箱的內部，所述過濾箱的內部設置有水質監測器。
8.根據權利要求1所述的移動式油污廢水處理回收裝置，其特征在于，所述倉體的底端設置有排水管。
9.根據權利要求8所述的移動式油污廢水處理回收裝置，其特征在于，所述倉體的底端設置有移動裝置，所述移動裝包括有固定板、轉動軸、固定框、移動輪和固定軸，所述倉體的底端四角固定有固定板，所述固定板的端面與轉動軸連接，所述轉動軸的一端固定有固定框，所述固定框的內部設置有移動輪，所述移動輪與固定框通過固定軸連接。
10.根據權利要求1所述的移動式油污廢水處理回收裝置，其特征在于，所述一級過濾區的側壁開設有排油孔。
發明內容
鑒于此，本發明提供一種移動式油污廢水處理回收裝置，解決了上述現有技術的問題。
為了達到在上述目的，本發明是通過以下技術方案實現的：本發明提供一種移動式油污廢水處理回收裝置，包括倉體，所述倉體的頂端設置有進水管，所述倉體的內部分為一級過濾區、混合區、二級過濾區和排放區，所述一級過濾區的內部設置有第一過濾板，所述混合區的內部設置有混合裝置，所述混合區的側壁設置有用于添加試劑的添加管，所述二級過濾區的內部設置有刮取裝置，所述刮取裝置下方設置有第二過濾板，所述刮取裝置與第二過濾板的頂端接觸，所述二級過濾區的側壁設置有用于排水的流動管，所述流動管的輸出端連接有過濾箱，所述過濾箱的設置在排放區的側壁上，所述過濾箱的一側設置排放管，所述排放管的輸出端貫穿排放區的側壁。
在上述的移動式油污廢水處理回收裝置中，作為優選方案，所述一級過濾區、混合區和二級過濾區均通過排放管連接，所述排放管的內部設置有閥門。
在上述的移動式油污廢水處理回收裝置中，作為優選方案，所述倉體的側壁設置有支撐板，所述支撐板的頂端設置有電機，所述電機的輸出端通過連接帶與混合裝置連接，所述混合裝置的輸入端通過連接帶與刮取裝置連接。
在上述的移動式油污廢水處理回收裝置中，作為優選方案，所述混合裝置包括有攪拌軸和攪拌葉，所述攪拌軸的輸出端貫穿倉體的側壁與聯軸器連接，所述攪拌軸的外圓面安裝有一個、兩個或者多個攪拌葉。
在上述的移動式油污廢水處理回收裝置中，作為優選方案，所述刮取裝置包括有往復絲桿和刮板，所述往復絲桿的外圓面安裝與刮板。
在上述的移動式油污廢水處理回收裝置中，作為優選方案，所述過濾箱的頂端的設置有離心泵，所述離心泵的輸出端安裝有管道，所述管道的輸出端與進水管連接。
在上述的移動式油污廢水處理回收裝置中，作為優選方案，所述過濾箱的內部上方設置有多個隔板，所述隔板的下方設置有第三過濾板，所述第三過濾板滑動設置在過濾箱的內部，所述過濾箱的內部設置有水質監測器。
在上述的移動式油污廢水處理回收裝置中，作為優選方案，所述倉體的底端設置有排水管。
在上述的移動式油污廢水處理回收裝置中，作為優選方案，所述倉體的底端設置有移動裝置，所述移動裝包括有固定板、轉動軸、固定框、移動輪和固定軸，所述倉體的底端四角固定有固定板，所述固定板的端面與轉動軸連接，所述轉動軸的一端固定有固定框，所述固定框的內部設置有移動輪，所述移動輪與固定框通過固定軸連接。
在上述的移動式油污廢水處理回收裝置中，作為優選方案，所述一級過濾區的側壁開設有排油孔。
本發明提供一種移動式油污廢水處理回收裝置，具有如下有益效果：
1、通過第一過濾板將油污廢水中的雜質過濾，之后在一級過濾區進行靜止，使油污與水分離，油污通過排油孔排出，方便油和水分離。
2、之后將廢水排到混合物，通過添加管向混合區添加試劑，通過攪拌軸進行混合，使試劑充分的與水混合，試劑對油污分離，之后通過排放管進入到二級過濾區，往復絲桿帶動刮板對第二過濾板表面進行刮取，防止油污沾附在第二過濾板表面，造成第二過濾板堵塞。
3、二級過濾區排出的水通過流動管流向過濾箱，過濾箱對水再次進行過濾，過濾之后通過水質監測器進行檢測，檢測不合格時，離心泵將過濾箱內部水輸送到進水管處，進行二次過濾凈化，保證排水達到排放保證。
（發明人：徐英賢;楊志遠;付玲玲;楊紅欣;霍園翔）
