公布日：2022.08.09
申請日：2022.05.26
分類號：C02F9/02(2006.01)I;B01D36/00(2006.01)I
摘要
本發明提供一種適用于寒地農村的污水治理裝置，包括凈化箱，所述凈化箱的內部兩側均固定連接有支撐架，所述支撐架的上表面貼合有貼合塊，所述貼合塊的頂端貼合有雜質收集箱，所述貼合塊的底端固定連接有漏斗，所述雜質收集箱的兩側均固定連接有滑動塊，且滑動塊的外部滑動配合有第一滑槽；所述支撐架的底端和凈化箱的一端均固定連接有限位塊，所述限位塊的內部滑動配合有第二滑槽，所述第二滑槽的內部滑動配合有滑塊。通過設置有限位塊、滑塊掛板和掛鉤，通過限位塊進行穩定支撐過濾箱，通過過濾箱頂端掛鉤和掛板連接，達到穩定過濾箱的過濾位置，通過移動和提升過濾箱實現掛板和掛鉤的拆卸，實現維修等作用。
權利要求書
1.一種適用于寒地農村的污水治理裝置，包括凈化箱（1），其特征在于：所述凈化箱（1）的內部兩側均固定連接有支撐架（102），所述支撐架（102）的上表面貼合有貼合塊（301），所述貼合塊（301）的頂端貼合有雜質收集箱（2），所述貼合塊（301）的底端固定連接有漏斗（3），所述雜質收集箱（2）的兩側均固定連接有滑動塊，且滑動塊的外部滑動配合有第一滑槽（104）；所述支撐架（102）的底端和凈化箱（1）的一端均固定連接有限位塊（4），所述限位塊（4）的內部滑動配合有第二滑槽（404），所述第二滑槽（404）的內部滑動配合有滑塊（401），所述滑塊（401）和限位塊（4）之間固定連接有彈簧（402），所述滑塊（401）的底端固定連接有掛板（403），所述掛板（403）的內部設置有掛鉤（501），所述掛鉤（501）的底端固定連接有過濾箱（5）。
2.根據權利要求1所述的一種適用于寒地農村的污水治理裝置，其特征在于：所述過濾箱（5）的頂端兩側均固定連接有擋水側板（502），所述過濾箱（5）的內部中部上方設置有濾膜層（503）。
3.根據權利要求2所述的一種適用于寒地農村的污水治理裝置，其特征在于：所述濾膜層（503）的底端固定連接有碳素膜層（504），所述碳素膜層（504）的底端固定連接有活性炭層（505），所述活性炭層（505）的底端固定連接有反滲透膜層（506）。
4.根據權利要求1所述的一種適用于寒地農村的污水治理裝置，其特征在于：所述雜質收集箱（2）的中部固定連接有固定板（201），所述固定板（201）的頂端固定連接有把手（202）。
5.根據權利要求1所述的一種適用于寒地農村的污水治理裝置，其特征在于：所述過濾箱（5）和凈化箱（1）之間設置有支撐塊（103），且支撐塊（103）和凈化箱（1）固定連接。
6.根據權利要求1所述的一種適用于寒地農村的污水治理裝置，其特征在于：所述凈化箱（1）的頂端兩側均設置有進水管（6），所述凈化箱（1）的底端兩側均插接有排水管（601）。
7.根據權利要求1所述的一種適用于寒地農村的污水治理裝置，其特征在于：所述第一滑槽（104）的一側固定連接有固定塊（101），且固定塊（101）和凈化箱（1）固定連接。
8.根據權利要求7所述的一種適用于寒地農村的污水治理裝置，其特征在于：所述固定塊（101）的底端且和雜質收集箱（2）貼合有三角塊（105）。
發明內容
（一）解決的技術問題針對現有技術的不足，本發明提供了一種適用于寒地農村的污水治理裝置，解決了雜質的和污水的分離，和排放進行過濾實現排放達標的問題。
（二）技術方案為實現以上目的，本發明通過以下技術方案予以實現：一種適用于寒地農村的污水治理裝置，包括凈化箱，所述凈化箱的內部兩側均固定連接有支撐架，所述支撐架的上表面貼合有貼合塊，所述貼合塊的頂端貼合有雜質收集箱，所述貼合塊的底端固定連接有漏斗，所述雜質收集箱的兩側均固定連接有滑動塊，且滑動塊的外部滑動配合有第一滑槽；所述支撐架的底端和凈化箱的一端均固定連接有限位塊，所述限位塊的內部滑動配合有第二滑槽，所述第二滑槽的內部滑動配合有滑塊，所述滑塊和限位塊之間固定連接有彈簧，所述滑塊的底端固定連接有掛板，所述掛板的內部設置有掛鉤，所述掛鉤的底端固定連接有過濾箱。
優選的，所述過濾箱的頂端兩側均固定連接有擋水側板，所述過濾箱的內部中部上方設置有濾膜層。
優選的，所述濾膜層的底端固定連接有碳素膜層，所述碳素膜層的底端固定連接有活性炭層，所述活性炭層的底端固定連接有反滲透膜層。
優選的，所述雜質收集箱的中部固定連接有固定板，所述固定板的頂端固定連接有把手。
優選的，所述過濾箱和凈化箱之間設置有支撐塊，且支撐塊和凈化箱固定連接。
優選的，所述凈化箱的頂端兩側均設置有進水管，所述凈化箱的底端兩側均插接有排水管。
優選的，所述第一滑槽的一側固定連接有固定塊，且固定塊和凈化箱固定連接。
優選的，所述固定塊的底端且和雜質收集箱貼合有三角塊。

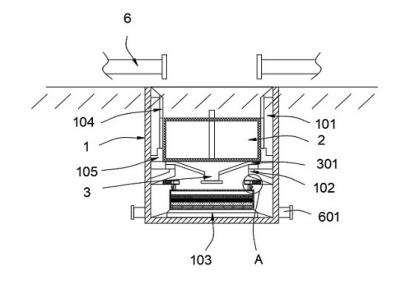

工作原理：在使用時首先通過將進水管6排入污水，通過污水進入凈化箱1的內部，且通過流通至雜質收集箱2的內部，首先通過雜質收集箱2進行實現初步過濾，使其污水和雜質分離，分離后的污水通過漏斗3進行實現向下排出，實現流通至過濾箱5的內部，首先通過過濾箱5的設計使其箱體內部底端呈過濾層，上方污水過濾操作，通過濾膜層503、碳素膜層504、活性炭層505和反滲透膜層506實現污水凈化，使其達到合理排放標準，且通過支撐塊103傾斜設計，使其污水通過排水管601實現排出，在需要清理時通過把手202向上提起，隨后通過滑動塊和第一滑槽104滑動配合，實現向上拉動，達到取出雜質收集箱2，通過漏斗3兩端貼合塊301與支撐架102貼合，實現漏斗3的取出和放置，通過過濾箱5的頂端掛鉤與掛板403掛接，達到拆卸作用，通過彈簧402進行彈性支撐，使其滑塊401向外部兩側拉動，防止出現脫離。
（三）有益效果本發明提供了一種適用于寒地農村的污水治理裝置。具備以下有益效果：1、本發明、設置有雜質收集箱、第一滑槽和把手，首先通過雜質收集箱進行將雜質收集，收集后通過污水和雜質的分離操作，在需要清理時通過向上提起把手，隨后將雜質收集箱兩端滑動塊和第一滑槽滑動配合，實現清理，解決現有技術中的污水治理時容易造成管道的堵塞問題。
2、本發明、設置有漏斗和貼合塊，通過貼合塊和支撐架貼合支撐，使其污水通過漏斗準確流通至過濾箱的內部，同時漏斗也可實現拆卸作用，便于更換和清理過濾箱內部過濾層。
3、本發明、設置有限位塊、滑塊掛板和掛鉤，通過限位塊進行穩定支撐過濾箱，通過過濾箱頂端掛鉤和掛板連接，達到穩定過濾箱的過濾位置，通過移動和提升過濾箱實現掛板和掛鉤的拆卸，實現維修等作用。
4、本發明、設置有凈化箱，通過凈化箱的頂端進水管進入污水，隨后通過雜質收集箱，再次通過漏斗流通，隨后進入過濾箱，再次通過排水管流通，實現污水治理合理排放且解決管道堵塞問題。
（發明人：陳帶軍;孫華秀;劉勇;高泰培）
