公布日：2022.07.29
申請日：2022.03.21
分類號：C02F9/14(2006.01)I
摘要
本發明公開了一種自養反硝化濾池污水處理設備，包括裝置主體，所述裝置主體一側設置有進水口，所述裝置主體另一側設置有清水出口，所述裝置主體頂端設置有活動倉蓋，所述裝置主體內側設置有污水預處理池，所述污水預處理池一側設置有反硝化濾池，所述反硝化濾池一側設置有清水池，所述反硝化濾池內側設置有清潔裝置，所述清潔裝置一側設置有過濾裝置，所述過濾裝置底端設置有反沖洗裝置；該一種自養反硝化濾池污水處理設備通過設置反沖洗裝置、過濾裝置、清潔裝置、污水預處理池，可以達到有效提高裝置反沖的清潔效果，且提高裝置的污水處理效果。
權利要求書
1.一種自養反硝化濾池污水處理設備，其特征在于：包括裝置主體(1)，所述裝置主體(1)一側設置有進水口(2)，所述裝置主體(1)另一側設置有清水出口(3)，所述裝置主體(1)頂端設置有活動倉蓋(4)，所述裝置主體(1)內側設置有污水預處理池(5)，所述污水預處理池(5)一側設置有反硝化濾池(6)，所述反硝化濾池(6)一側設置有清水池(7)，所述反硝化濾池(6)內側設置有清潔裝置(9)，所述清潔裝置(9)一側設置有過濾裝置(10)，所述過濾裝置(10)底端設置有反沖洗裝置(11)。

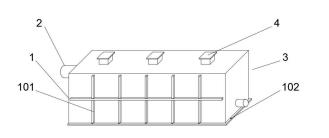

2.根據權利要求1所述的一種自養反硝化濾池污水處理設備，其特征在于：所述裝置主體(1)外側設置有加強筋(101)，所述加強筋(101)數量設置有兩組，所述加強筋(101)呈對稱設置，所述加強筋(101)底端設置有加強底板(102)，所述加強底板(102)外側設置有連接槽(103)，所述連接槽(103)數量設置有若干個，所述連接槽(103)呈等距排列。
3.根據權利要求1所述的一種自養反硝化濾池污水處理設備，其特征在于：所述活動倉蓋(4)數量設置有若干個，所述活動倉蓋(4)呈等距排列。
4.根據權利要求1所述的一種自養反硝化濾池污水處理設備，其特征在于：所述污水預處理池(5)一側設置有過濾框(501)，所述過濾框(501)一側設置有清潔推板(502)，所述清潔推板(502)一側設置有電動推桿(503)，所述清潔推板(502)通過電動推桿(503)與過濾框(501)活動連接，所述過濾框(501)一側設置有排污口(504)，所述排污口(504)一側設置有污泥箱(505)。
5.根據權利要求1所述的一種自養反硝化濾池污水處理設備，其特征在于：所述反硝化濾池(6)一側設置有回流口(601)，所述回流口(601)一側設置有回流管道(602)，所述反硝化濾池(6)通過回流管道(602)與污水預處理池(5)連接。
6.根據權利要求1所述的一種自養反硝化濾池污水處理設備，其特征在于：所述清潔裝置(9)頂端設置有驅動裝置(901)，所述驅動裝置(901)一側設置有驅動滾輪(902)，所述驅動滾輪(902)一側設置有滑動軌道(903)，所述驅動滾輪(902)抵擋設置有連接桿(904)，所述連接桿(904)底端設置有活動板(905)，所述活動板(905)底端設置有刮塊(906)，所述驅動滾輪(902)的尺寸與滑動軌道(903)的尺寸相適配，所述驅動裝置(901)通過驅動滾輪(902)與滑動軌道(903)活動連接，所述刮塊(906)一側設置有清潔刮毛(907)。
7.根據權利要求1所述的一種自養反硝化濾池污水處理設備，其特征在于：所述過濾裝置(10)頂端設置有過濾磚(1001)，所述過濾磚(1001)數量設置有若干個，所述過濾磚(1001)呈矩形陣列分布，所述過濾磚(1001)底端設置有安裝桿(1002)，所述過濾磚(1001)底端設置有過濾層(1003)，所述過濾層(1003)內濾料為陶粒顆粒。
8.根據權利要求1所述的一種自養反硝化濾池污水處理設備，其特征在于：所述反沖洗裝置(11)底端設置有進水管道(1101)，所述進水管道(1101)一側設置有分水管道(1102)，所述分水管道(1102)頂端設置有反沖噴頭(1103)，所述反沖噴頭(1103)數量設置有若干個，所述反沖噴頭(1103)呈矩形陣列分布，所述進水管道(1101)一側設置有反沖進氣管道(1104)。
發明內容
本發明的目的在于針對現有技術的不足之處，提供一種自養反硝化濾池污水處理設備，用來解決的問題。
為實現上述目的，本發明提供如下技術方案：一種自養反硝化濾池污水處理設備，包括裝置主體，所述裝置主體一側設置有進水口，所述裝置主體另一側設置有清水出口，所述裝置主體頂端設置有活動倉蓋，所述裝置主體內側設置有污水預處理池，所述污水預處理池一側設置有反硝化濾池，所述反硝化濾池一側設置有清水池，所述反硝化濾池內側設置有清潔裝置，所述清潔裝置一側設置有過濾裝置，所述過濾裝置底端設置有反沖洗裝置。
作為本發明的優選技術方案，所述裝置主體外側設置有加強筋，所述加強筋數量設置有兩組，所述加強筋呈對稱設置，所述加強筋底端設置有加強底板，所述加強底板外側設置有連接槽，所述連接槽數量設置有若干個，所述連接槽呈等距排列。
作為本發明的優選技術方案，所述活動倉蓋數量設置有若干個，所述活動倉蓋呈等距排列。
作為本發明的優選技術方案，所述污水預處理池一側設置有過濾框，所述過濾框一側設置有清潔推板，所述清潔推板一側設置有電動推桿，所述清潔推板通過電動推桿與過濾框活動連接，所述過濾框一側設置有排污口，所述排污口一側設置有污泥箱。
作為本發明的優選技術方案，所述反硝化濾池一側設置有回流口，所述回流口一側設置有回流管道，所述反硝化濾池通過回流管道與污水預處理池連接。
作為本發明的優選技術方案，所述清潔裝置頂端設置有驅動裝置，所述驅動裝置一側設置有驅動滾輪，所述驅動滾輪一側設置有滑動軌道，所述驅動滾輪抵擋設置有連接桿，所述連接桿底端設置有活動板，所述活動板底端設置有刮塊，所述驅動滾輪的尺寸與滑動軌道的尺寸相適配，所述驅動裝置通過驅動滾輪與滑動軌道活動連接，所述刮塊一側設置有清潔刮毛。
作為本發明的優選技術方案，所述過濾裝置頂端設置有過濾磚，所述過濾磚數量設置有若干個，所述過濾磚呈矩形陣列分布，所述過濾磚底端設置有安裝桿，所述過濾磚底端設置有過濾層，所述過濾層內濾料為陶粒顆粒。
作為本發明的優選技術方案，所述反沖洗裝置底端設置有進水管道，所述進水管道一側設置有分水管道，所述分水管道頂端設置有反沖噴頭，所述反沖噴頭數量設置有若干個，所述反沖噴頭呈矩形陣列分布，所述進水管道一側設置有反沖進氣管道。
與現有技術相比，本發明提供了一種自養反硝化濾池污水處理設備，具備以下有益效果：
1、該一種自養反硝化濾池污水處理設備，通過過濾裝置頂端設置有過濾磚，過濾磚數量設置有若干個，過濾磚呈矩形陣列分布，過濾層內濾料為陶粒顆粒，陶粒顆粒的生物附著性強、水流流態好、反沖洗容易，安裝桿方便過濾磚的安裝與拆卸；反沖噴頭數量設置有若干個，反沖噴頭呈矩形陣列分布，進水管道一側設置有反沖進氣管道，通過矩形陣列分布的反沖噴頭可更加全面的對濾料進行反沖清潔，通過反沖進氣管道有效提高反沖清潔的效果。
2、該一種自養反硝化濾池污水處理設備，通過單孔膜空氣擴散器設置有若干個，且呈等距排列，通過單孔膜空氣擴散器使得內部為好氧微生物提供充足的溶解氧，單孔膜空氣擴散器不受池內溫度與氣溫之差,不受濾池高度及生物陶粒濾料空隙率影響,不易堵塞；通過驅動滾輪的尺寸與滑動軌道的尺寸相適配，驅動裝置通過驅動滾輪與滑動軌道活動連接，這樣設置驅動裝置帶動活動板底端設置有刮塊有效清除，反沖洗產生的泡沫與廢水，將其導入回流管道內。
3、該一種自養反硝化濾池污水處理設備，通過裝置主體外側設置有加強筋，且對稱設置有兩組，加強底板外側設置有連接槽，連接槽數量設置有若干個，且呈等距排列，通過加強筋提高裝置主體的強度，通過連接槽方便裝置的吊裝與運輸；反硝化濾池通過回流管道與污水預處理池連接，可將反沖產生的廢水，通過回流管道導入污水預處理池內進行再次過濾。
4、該一種自養反硝化濾池污水處理設備，通過清潔推板通過電動推桿與過濾框活動連接，通過過濾框?qū)ξ鬯畠?nèi)的大型垃圾進行有效過濾，過濾框內側大型垃圾通過電動推桿帶動清潔推板進行刮除，通過排污口導入污泥箱內，實現自動清潔，保障初級過濾效果。
（發明人：李璐瑋;林冬;田振軍;段燕妮;張陽莉）
