公布日：2022.06.07
申請日：2022.03.01
分類號：C02F9/14(2006.01)I;C02F101/10(2006.01)N;C02F101/20(2006.01)N;C02F103/02(2006.01)N;C02F103/06(2006.01)N;C02F103/10(2006.01)N;
C02F103/16(2006.01)N;C02F103/32(2006.01)N;C02F103/34(2006.01)N
摘要
本發明公開了一種ECOF四微物化污水處理系統、處理工藝及應用，處理系統，包括順次連接隔油池、化糞池、調節池以及ECOF集中處理組件，ECOF集中處理組件主要為4組處理池、后端為膜分離池；處理工藝，包括以下步驟：S1、初步除雜，S2、微電解處理，S3、生物處理，S4、微絮凝處理，S5、膜分離處理；將所述污水處理系統應用在電鍍行業廢水、屠宰場廢水、食品和飲料廠廢水等。本發明的ECOF四微物化污水處理系統形成了ECOF四微工藝污水處理技術，占地面積小，低耗節能、自動控制、少人值守、維護簡單、污泥量小同時效果穩定。
權利要求書

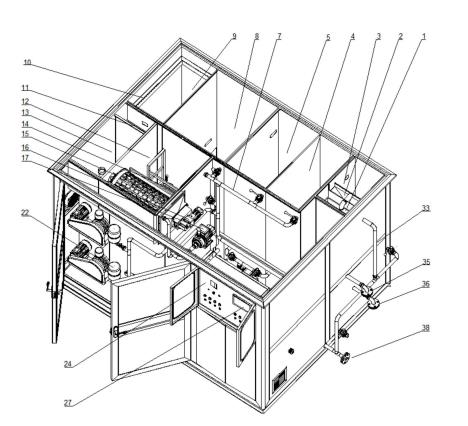

1.一種ECOF四微物化污水處理系統，其特征在于，包括順次連接的的隔油池(41)、化糞池(42)、調節池(43)以及ECOF集中處理組件(44)；所述隔油池(41)通過上清液管(45)與所述化糞池(42)連接，隔油池(41)前端設有污水收集管(46)，所述調節池(43)內部設有若干組格柵網(47)；ECOF集中處理組件(44)前端為微電解池(1)、水解緩沖池(3)、厭氧池(4)、缺氧池(5)、微好氧池(8)、沉淀池(9)，ECOF集中處理組件(44)后端為微絮凝池(11)、膜分離池(14)，所述微電解池(1)內部設有浮渣收集斗(2)，所述浮渣收集斗(2)后端連接水解緩沖池(3)，所述水解緩沖池(3)、厭氧池(4)、缺氧池(5)、好氧池(8)、沉淀池(9)內均有過水孔連通，所述沉淀池(9)上部通過上清液收集槽(10)與微絮凝池(11)連接，所述微絮凝池(11)設有過水孔與膜隔離池(13)連接，所述膜隔離池(13)內設SUS316不銹鋼精濾組件(14)，所述膜隔離池(13)下部設有出水口(36)與清水池(48)連接；所述膜隔離池(13)內部設轉鼓初過濾器(15)，所述轉鼓初過濾器(15)與轉鼓驅動電機(16)連接，轉鼓初過濾器(15)上側設有噴淋反沖洗泵(17)，膜隔離池(13)側壁下部設有污泥排放出口(38)。
2.根據權利要求1所述的一種ECOF四微物化污水處理系統，其特征在于，所述微電解池(1)頂部設有的輸水管(35)與所述調節池(43)連接，所述微電解池(41)內部設有浮渣收集斗(2)，所述浮渣收集斗(2)外接浮渣排放管(33)，微電解池(1)與水解池(3)連接。
3.根據權利要求1所述的一種ECOF四微物化污水處理系統，其特征在于，所述微好氧池(8)內均勻分布有嚗氣管道(7)，所述曝氣管道(7)與外加曝氣風機(22)連接，微好氧池(8)內壁底部設有微型填料(52)，所述微型填料(52)在曝氣管(7)供氧的情況下，懸浮在微好氧池(8)中。
4.根據權利要求1所述的一種ECOF四微物化污水處理系統，其特征在于，所述微絮凝池(11)內設有鋁板(50)，所述鋁板(50)通過支撐架(51)支撐，鋁板(50)與外加電源(24)連接。
5.根據權利要求1所述的一種ECOF四微物化污水處理系統，其特征在于，所述膜分離池(14)內設板框膜固定支架(12)，SUS316不銹鋼精濾組件(49)固定在板框膜固定支架(12)上。
6.根據權利要求1-5任意一項所述的ECOF四微物化污水處理系統的處理工藝，其特征在于，包括以下步驟：S1、初步除雜：將污水通入化糞池(42)內，通過隔油池(41)向化糞池(42)內注入清液，然后經調節池(43)內部的格柵網(47)對污水進行初步除雜；S2、微電解處理：將污水通入微電解池(1)內，通過浮渣收集斗(2)收集的浮渣通過浮渣排放管(33)排放至ECOF集中處理組件(44)外；S3、生物處理：將初步處理后的污水自流入到厭氧池(4)內進行厭氧處理，其次污水通過過水孔至缺氧池(4)中，經過缺氧處理后污水再通過過水孔流入好氧化池(8)，同時開啟曝氣風機(22)；S4、微絮凝處理：通過上清液收集槽(10)將污水輸送至微絮凝池(11)中，外加電源(28)通電鋁板(53)，鋁板(53)被電解成聚合氯化鋁，持續電解反應，微絮凝池(11)內的污水絮凝沉淀；S5、膜分離處理：將微絮凝沉淀后的污水經過膜分離池(14)經過轉鼓初過濾器(15)及SUS316不銹鋼精濾(49)分離，清水排放管(36)排放至清水池。
7.根據權利要求6所述的一種ECOF四微物化污水處理工藝，其特征在于，所述步驟S2中微電解污水中的浮油，步驟S3中進行微好氧(8)生物處理，步驟S4加快絮凝物沉淀，最后膜分離。
8.根據權利要求1-6任意一項所述的ECOF四微物化污水處理系統的應用，其特征在于，將所述污水處理系統應用在電鍍行業廢水、屠宰場廢水、食品和飲料廠廢水、石油化工廠廢水、油田廢水、制藥廠廢水、礦業廢水、垃圾滲濾液廢水、農業廢水、石油化工廢水、油漆染料廢水、冷卻水塔廢水、輪船艙底污水、港口集水區廢水、木材處理廢水和旅游風景區生活污水。
發明內容
針對上述存在的問題，本發明提供了一種ECOF四微物化污水處理系統、處理工藝及應用。
本發明的技術方案是：
一種ECOF四微物化污水處理系統，包括順次連接的隔油池、化糞池、調節池以及ECOF集中處理組件；
所述隔油池通過清液管與所述化糞池連接，化糞池前端設有污水收集管，所述調節池內部設有格柵網；
ECOF集中處理組件前段設有微電解池，微好氧池及微絮凝池，ECOF集中處理組件后端為膜分離池，所述微電解池內部設有浮渣收集斗收集的浮渣通過浮渣排放管排放至ECOF集中處理組件外；所述微好氧池內均勻分布有嚗氣管道，所述曝氣管道與外加曝氣風機連接，微好氧池內壁底部設有微型填料，所述微型填料在曝氣管供氧的情況下，懸浮在微好氧池中；所述微絮凝池內設有鋁板，所述鋁板與位于所述支撐架支撐，外加電源連接。所述膜分離池內設板框膜固定支架，碳化硅精濾組件固定在板框膜固定支架上。
所述微電解池內部設有支架，電極板固定在支架上，外加電源電解污水中的浮油，電解浮渣收集在浮渣漏斗內，通過浮渣排放管排放至ECOF集中處理組件外。
進一步的，所述水解池內設有污泥排放管，將初步沉淀的污泥排放至ECOF集中處理組件外，水解池通過過水孔與生物處理池連接。
進一步的，所述微絮凝池內設有支架，電解鋁板固定在支架上，外加電壓作用下，產生電化學反應，使污水中的懸浮物絮凝沉淀。
進一步的，所述排水管內設有電磁閥，所述電磁閥與位于所述支撐板內部的PLC控制器電性連接，所述開口一側設有紅外發射器，排水管底部設有用于與所述紅外發射器對接的紅外接收器，所述紅外接收器與所述PLC控制器電性連接，所述電機與PLC控制器電性連接。大大提高了污水處理系統的自動化程度。
進一步的，所述儲泥槽在轉鼓初過濾器下方，所述儲泥槽內連接污泥排放管，用于排放儲泥槽內的污泥。
進一步的，所述膜分離池內安裝板框膜固定支架，SUS316不銹鋼精濾組件固定在板框膜固定支架上，經SUS316不銹鋼精濾分離，清水排放管排放至清水池。
上述任意一項所述的ECOF四微物化污水處理系統的處理工藝，包括以下步驟：
S1、初步除雜：將污水通入化糞池內，通過隔油池向化糞池內注入清液，然后經調節池內部的格柵網對污水進行初步除雜；
S2、微電解處理：將污水通入微電解池內，通過浮渣收集斗收集的浮渣通過浮渣排放管排放至ECOF集中處理組件外；
S3、生物處理：將初步處理后的污水自流入到厭氧池內進行厭氧處理2h，其次污水通過過水孔至缺氧池中2h，經過缺氧處理后污水再通過過水孔流入好氧化池微好氧4h，同時開啟曝氣風機；
S4、微絮處理：通過上清液收集槽將污水輸送至微絮凝池中，外加24V電源通電鋁板，鋁板被電解成聚合氯化鋁，持續電解反應，微絮凝池內的污水絮凝沉淀；
S5、膜分離處理：將微絮凝沉淀后的污水經過膜分離池經過轉鼓初過濾器及SUS316不銹鋼精濾分離，清水排放管排放至清水池。
進一步的，所述步驟S1中微電解電壓為24V，步驟S5中轉鼓驅動電機的轉動速度為40-60r/min，加快后的電機的轉動速度為80-120r/min。
上述任意一項所述的ECOF四微物化污水處理系統的應用，將所述污水處理系統應用在電鍍行業廢水、屠宰場廢水、食品和飲料廠廢水、石油化工廠廢水、油田廢水、制藥廠廢水、礦業廢水、垃圾滲濾液廢水、農業廢水、石油化工廢水、油漆染料廢水、冷卻水塔廢水、輪船艙底污水、港口集水區廢水、木材處理廢水和旅游風景區生活污水。
本發明的有益效果是：
(1)本發明的ECOF四微物化污水處理系統形成了ECOF四微(微電解、微載體、微好氧、微絮凝)工藝污水處理技術，該技術結合了新型電化學、微生物載體法、高壓脈沖電凝和SUS316不銹鋼膜分離技術，在低氧的條件下技術實現同步硝化反硝化(SND)、短程硝化反硝化(SHARON)及厭氧氨氧化(ANAMMOX)為一體的新一代低耗節能同步脫氮除磷的污水處理技術，占地面積小，低耗節能、自動控制、少人值守、維護簡單、污泥量小同時效果穩定。
(2)本發明的ECOF四微物化污水處理系統通過設有的ECOF集中處理組件以轉動的方式提高了第一微電解池內部的曝氣效率，通過紅外傳感器與PLC控制器控制提高了自動化程度，且運行穩定精度高。
(3)本發明的ECOF四微物化污水處理工藝采用高壓脈沖電凝EC技術突破傳統高電壓、大電流的電解法，而采用低電壓小電流-高壓脈沖電凝法，同時配合傳統的處理池提高電解效率，采用了梯度電流調整的方法進一步提高了電解效率，并結合微生物載體共同電解處理，將污染物從水體中分離，可有效地去除廢水中的COD、重金屬、SS、油、磷酸鹽等各種有害污染物。
（發明人：齊飛;楊軍;梁祖懷;王凌云;劉睿;唐靈;王懿;范建波;劉琴;劉其龍）
