公布日：2022.10.21
申請日：2022.09.20
分類號：C02F9/14(2006.01)I
摘要
本發明公開了一種雜環廢水生化處理裝置及其工藝，現提出如下方案，其包括底板，所述底板的頂部固定連接有進水箱、增氧箱、厭氧箱和沉淀池，所述進水箱的一側設有向進水箱內注入污水的進液管，所述增氧箱內設有用于對污水進行第一步降解的第一降解組件，所述厭氧箱內設有用于對污水進行第二步降解的第二降解組件，本發明通過抽水泵與導管的配合能夠使第一腔體和第二腔體內的污水交替流動，使第一腔體和第二腔體內的好氧細菌能夠充分吸收氧氣，降低持續注入氧氣產生的成本，且通過綠植能夠?qū)ξ粘恋砗蟮那逅袣埩舻牡⒘椎仍�，另外在綠植吸收氮、磷等元素成長后還能夠出售用于降低污水處理的成本。
權利要求書

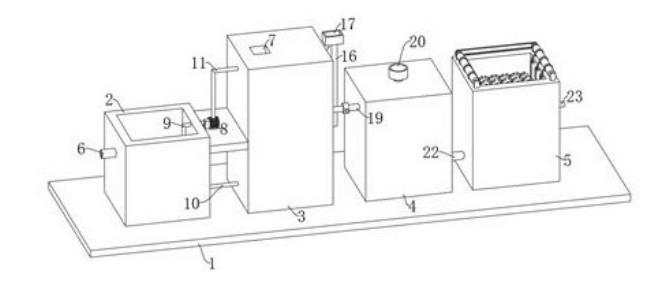

1.一種雜環廢水生化處理裝置，包括底板（1），其特征在于，所述底板（1）的頂部固定連接有進水箱（2）、增氧箱（3）、厭氧箱（4）和沉淀池（5），所述進水箱（2）的一側設有向進水箱（2）內注入污水的進液管（6），所述增氧箱（3）內設有用于對污水進行第一步降解的第一降解組件；所述厭氧箱（4）內設有用于對污水進行第二步降解的第二降解組件；所述沉淀池（5）內設有用于進一步吸收沉淀后清水中殘余的氮、磷等元素的吸收組件。
2.根據權利要求1所述的一種雜環廢水生化處理裝置，其特征在于，所述第一降解組件包括設置在增氧箱（3）內的第一腔體（45）和第二腔體（46），所述第一腔體（45）和第二腔體（46）內均設有多個第一填料層（13），所述增氧箱（3）內設有兩個通氣孔（7），且兩個通氣孔（7）分別與第一腔體（45）和第二腔體（46）相連通，所述第一腔體（45）的底部內壁設有延伸至第二腔體（46）內的導管（14），所述增氧箱（3）的一側通過支板固定連接有抽水泵（8），所述抽水泵（8）的出液口固定套設有延伸至第一腔體（45）內的第三軟管（11），且第三軟管（11）位于第一填料層（13）的上方，所述抽水泵（8）的進液口固定套設有第二軟管（10）和第一軟管（9），且第一軟管（9）的一端延伸至進水箱（2）內，第二軟管（10）的一端延伸至第二腔體（46）內并位于第一填料層（13）的下方。
3.根據權利要求1所述的一種雜環廢水生化處理裝置，其特征在于，所述第二降解組件包括設置在厭氧箱（4）內的多個第二填料層（21），所述厭氧箱（4）的頂部設有相連通的進料斗（20），所述進料斗（20）的一側固定連接有位于第二填料層（21）上方的第四軟管（19），且第四軟管（19）的另一端延伸至第一腔體（45）內并位于第一填料層（13）的下方，所述厭氧箱（4）的另一側設有位于第二填料層（21）下方的第二連接管（22），且第二連接管（22）的另一端延伸至沉淀池（5）內。
4.根據權利要求1所述的一種雜環廢水生化處理裝置，其特征在于，所述吸收組件包括滑動連接在沉淀池（5）內的浮板（25），所述浮板（25）的頂部設有種植板（26），所述種植板（26）內栽種有多個用于吸收污水中氮、磷等元素的綠植（27），所述沉淀池（5）的頂部兩側均固定連接有兩個基座（28），位于同一側的兩個所述基座（28）之間轉動連接有轉動桿（29），所述轉動桿（29）的外壁固定套設有纏繞筒（30），所述纏繞筒（30）的外壁繞設有多個連接繩索（31），且連接繩索（31）的底端與浮板（25）的頂部固定連接，所述轉動桿（29）的一端轉動貫穿其中一個基座（28）并固定連接有同步輪（32），兩個所述同步輪（32）之間通過同步帶（33）傳動連接，其中一個所述同步輪（32）的一側轉動連接有把手（34），所述浮板（25）的頂部設有多個卡槽（38），所述種植板（26）的底部固定連接有多個與卡槽（38）配合的卡塊（37），所述沉淀池（5）的一側設有相連通的出液管（23），所述沉淀池（5）的底部設有用于排放淤泥的排泥管（24），所述沉淀池（5）相互遠離的一側內壁設有多個用于對連接繩索（31）進行導向的導輪（36）。
5.根據權利要求1所述的一種雜環廢水生化處理裝置，其特征在于，所述增氧箱（3）的一側設有導料管（16），所述導料管（16）的頂端固定連接有盛料箱（17），所述導料管（16）的一側設有兩個第一連接管（18），且兩個第一連接管（18）的另一端分別延伸至第一腔體（45）和第二腔體（46）內。
6.根據權利要求2所述的一種雜環廢水生化處理裝置，其特征在于，所述第一腔體（45）和第二腔體（46）相互遠離的一側內壁均固定連接有加熱片（12）。
7.根據權利要求2所述的一種雜環廢水生化處理裝置，其特征在于，所述第一軟管（9）、第二軟管（10）、導管（14）和第四軟管（19）的外壁均設有電磁閥（15）。
8.根據權利要求2所述的一種雜環廢水生化處理裝置，其特征在于，所述抽水泵（8）的進液口固定套設有三通角閥（35），且三通角閥（35）的兩個進液口分別與第一軟管（9）和第二軟管（10）相連通。
9.根據權利要求2所述的一種雜環廢水生化處理裝置，其特征在于，所述第一腔體（45）內轉動連接有攪拌桿（41），且攪拌桿（41）的底端與第二腔體（46）的底部內壁轉動連接，所述攪拌桿（41）的外壁固定套設有多個矩形框（43），且多個矩形框（43）分別位于第一腔體（45）和第二腔體（46）內，所述矩形框（43）內設有第三填料層（44），所述增氧箱（3）的一側設有相連通的第一液位計（39），盛料箱（17）的一側設有相連通的第二液位計（40），所述增氧箱（3）的頂部固定連接有驅動電機（42），且驅動電機（42）的輸出軸與攪拌桿（41）的頂端固定連接。
10.根據權利要求1-9中任意一項所述的一種雜環廢水生化處理裝置的處理工藝，其特征在于，包括以下步驟：S1、低濃度農藥廢水注入低濃貯池，高濃度農藥廢水注入高濃貯池，高濃度農藥廢水的廢水經過凝混沉淀，產生的化學污泥經過沉淀池的沉淀，然后經過污泥脫水后外運處置S2、低濃度農藥廢水和經過凝混沉淀發廢水可以通過進液管（6）進入進水箱（2）內，待污水靜止一段時間后啟動抽水泵（8），打開第一軟管（9）上的電磁閥（15），抽水泵（8）通過第一軟管（9）和第三軟管（11）將進水箱（2）內的污水排入第一腔體（45）中，通過第一液位計（39）觀察第一腔體（45）內污水的體積，進而向盛料箱（17）內注入吡啶紅球菌，根據第二液位計（40）顯示注入的量，而吡啶紅球菌加入的量是第一腔體（45）內污水體積的0.2%，此時吡啶紅球菌通過導料管（16）和第一連接管（18）分別進入第一腔體（45）和第二腔體（46）中，啟動第一腔體（45）內的加熱片（12），通過加熱片（12）提升第一腔體（45）內污水的溫度，保持溫度在30℃左右，此溫度下合適吡啶紅球菌生長，使之能夠適應吡啶紅球菌在第一腔體（45）內快速繁殖，啟動驅動電機（42）驅動攪拌桿（41）、驅動電機（42）和矩形框（43）轉動，攪拌第一腔體（45）內的污水，使吡啶紅球菌在第一腔體（45）內對污水進行降解，吡啶紅球菌吸收污水中的有機物進行繁殖，并依附于第一腔體（45）內的第一填料層（13）和第三填料層（44）中；S3、當吡啶紅球菌在第一腔體（45）中一定時間后，打開導管（14）上的電磁閥（15），第一腔體（45）內的污水通過導管（14）進入第二腔體（46）中，附于第一腔體（45）內第一填料層（13）和第三填料層（44）中的吡啶紅球菌暴露在空氣中，吡啶紅球菌充分吸收空氣中的氧氣得以生長繁殖，而第二腔體（46）中的吡啶紅球菌吸收第二腔體（46）中的污水中的有機物進行繁殖，且第三填料層（44）和矩形框（43）繼續轉動，能夠使好氧細菌充分吸收污水中的有機物，并使好氧細菌依附于第二腔體（46）內的第一填料層（13）和第三填料層（44）中，接著關閉導管（14）上的電磁閥（15），打開第二軟管（10）上的電磁閥（15），啟動抽水泵（8），抽水泵（8）通過第二軟管（10）和第三軟管（11）將第二腔體（46）內的污水排入第一腔體（45）中，使第二腔體（46）內的好氧細菌充分吸收空氣中的氧氣得以生長繁殖，第一腔體（45）內的細菌群再次對吸收污水中的有機物進行繁殖，往復循環多次；S4、打開第四軟管（19）上的電磁閥（15），第一腔體（45）內的污水通過第四軟管（19）進入?yún)捬跸洌?）內，向進料斗（20）內注入纖維單胞菌，纖維單胞菌進入?yún)捬跸洌?）中在無氧條件下有效地代謝含氮化合物對污水進行降解，且依附在第二填料層（21）上；S5、接著污水通過第二連接管（22）進入沉淀池（5）中，污水在沉淀池（5）中靜置沉淀，在沉淀過程中，通過把手（34）轉動同步輪（32）轉動，同步輪（32）通過同步帶（33）帶動轉動桿（29）和纏繞筒（30）轉動，纏繞筒（30）纏繞連接繩索（31）帶動浮板（25）向上移動，直至將種植板（26）移動至沉淀池（5）的上方，接著在種植板（26）中種植綠植（27），種植后，再次將浮板（25）和種植板（26）放置在沉淀池（5）中，浮板（25）在污水的浮力作用下使種植板（26）位于污水的上方，而綠植（27）的根莖能夠延伸至污水中，通過綠植（27）能夠吸收污水上層清水中殘余的的氮、磷等元素，當綠植（27）成長一定時間，達到一定高度后，再次將種植板（26）移出沉淀池（5）中，將綠植（27）取出更換新一批的綠植（27）植株，而生長到一定高度的綠植（27）植株能夠?qū)ν獬鍪�，用于城市交通的綠化，進而一定程度上降低污水的處理成本；S6、接著沉淀池（5）中沉淀后的清水通過出液管（23）排出至中間水池，如果達標即可排放至城市管網排口，如果不達標繼續進行深度處理，沉淀池（5）內沉淀后的淤泥通過排泥管（24）排出、壓濾，電話通知環保局，由其指定派出車輛拉走再度處理。
發明內容
本發明的目的是為了解決現有技術中無法使的微生物菌群充分吸收氧氣進行繁殖，持續將氧氣通過曝氣頭注入污水中造成電能的浪費，無法在沉淀過程中進一步對污水進行處理的問題，而提出的一種結構緊湊的一種雜環廢水生化處理裝置及其工藝。
為了實現上述目的，本發明采用了如下技術方案：一種雜環廢水生化處理裝置，包括底板，所述底板的頂部固定連接有進水箱、增氧箱、厭氧箱和沉淀池，所述進水箱的一側設有向進水箱內注入污水的進液管，所述增氧箱內設有用于對污水進行第一步降解的第一降解組件；所述厭氧箱內設有用于對污水進行第二步降解的第二降解組件；所述沉淀池內設有用于進一步吸收沉淀后清水中殘余的氮、磷等元素的吸收組件。
優選的，所述第一降解組件包括設置在增氧箱內的第一腔體和第二腔體，所述第一腔體和第二腔體內均設有多個第一填料層，所述增氧箱內設有兩個通氣孔，且兩個通氣孔分別與第一腔體和第二腔體相連通，所述第一腔體的底部內壁設有延伸至第二腔體內的導管，所述增氧箱的一側通過支板固定連接有抽水泵，所述抽水泵的出液口固定套設有延伸至第一腔體內的第三軟管，且第三軟管位于第一填料層的上方，所述抽水泵的進液口固定套設有第二軟管和第一軟管，且第一軟管的一端延伸至進水箱內，第二軟管的一端延伸至第二腔體內并位于第一填料層的下方。
優選的，所述第二降解組件包括設置在厭氧箱內的多個第二填料層，所述厭氧箱的頂部設有相連通的進料斗，所述進料斗的一側固定連接有位于第二填料層上方的第四軟管，且第四軟管的另一端延伸至第一腔體內并位于第一填料層的下方，所述厭氧箱的另一側設有位于第二填料層下方的第二連接管，且第二連接管的另一端延伸至沉淀池內。
優選的，所述吸收組件包括滑動連接在沉淀池內的浮板，所述浮板的頂部設有種植板，所述種植板內栽種有多個用于吸收污水中氮、磷等元素的綠植，所述沉淀池的頂部兩側均固定連接有兩個基座，位于同一側的兩個所述基座之間轉動連接有轉動桿，所述轉動桿的外壁固定套設有纏繞筒，所述纏繞筒的外壁繞設有多個連接繩索，且連接繩索的底端與浮板的頂部固定連接，所述轉動桿的一端轉動貫穿其中一個基座并固定連接有同步輪，兩個所述同步輪之間通過同步帶傳動連接，其中一個所述同步輪的一側轉動連接有把手，所述浮板的頂部設有多個卡槽，所述種植板的底部固定連接有多個與卡槽配合的卡塊，所述沉淀池的一側設有相連通的出液管，所述沉淀池的底部設有用于排放淤泥的排泥管，所述沉淀池相互遠離的一側內壁設有多個用于對連接繩索進行導向的導輪。
優選的，所述增氧箱的一側設有導料管，所述導料管的頂端固定連接有盛料箱，所述導料管的一側設有兩個第一連接管，且兩個第一連接管的另一端分別延伸至第一腔體和第二腔體內，通過導料管和第一連接管能夠向第一腔體和第二腔體內注入吡啶紅球菌。
優選的，所述第一腔體和第二腔體相互遠離的一側內壁均固定連接有加熱片，通過加熱片能夠加熱第一腔體和第二腔體內的污水，使吡啶紅球菌能夠在適當?shù)臏囟瓤焖俜敝场?/p>
優選的，所述第一軟管、第二軟管、導管和第四軟管的外壁均設有電磁閥。
優選的，所述抽水泵的進液口固定套設有三通角閥，且三通角閥的兩個進液口分別與第一軟管和第二軟管相連通，通過三通角閥能夠使抽水泵分別將進水箱和第二腔體內的污水泵入到第一腔體內。
優選的，所述第一腔體內轉動連接有攪拌桿，且攪拌桿的底端與第二腔體的底部內壁轉動連接，所述攪拌桿的外壁固定套設有多個矩形框，且多個矩形框分別位于第一腔體和第二腔體內，所述矩形框內設有第三填料層，所述增氧箱的一側設有相連通的第一液位計，盛料箱的一側設有相連通的第二液位計，所述增氧箱的頂部固定連接有驅動電機，且驅動電機的輸出軸與攪拌桿的頂端固定連接，通過第一液位計和第二液位計能夠確定投入第一腔體和第二腔體內降解菌的數量，且驅動電機帶動攪拌桿和矩形框轉動，能夠使吡啶紅球菌充分吸收污水中的有機物，且吡啶紅球菌能夠依附第三填料層和第一填料層中，并與后期吡啶紅球菌在污水離開后充分接觸氧氣并充分吸收空氧氣得以生長繁殖。
所述一種雜環廢水生化處理裝置的處理工藝，包括以下步驟：S1、低濃度農藥廢水注入低濃貯池，高濃度農藥廢水注入高濃貯池，高濃度農藥廢水的廢水經過凝混沉淀，產生的化學污泥經過沉淀池的沉淀，然后經過污泥脫水后外運處置S2、低濃度農藥廢水和經過凝混沉淀發廢水可以進液管進入進水箱內，待污水靜止一段時間后啟動抽水泵，打開第一軟管上的電磁閥，抽水泵通過第一軟管和第三軟管將進水箱內的污水排入第一腔體中，通過第一液位計觀察第一腔體內污水的體積，進而向盛料箱內注入吡啶紅球菌，根據第二液位計顯示注入的量，而吡啶紅球菌加入的量是第一腔體內污水體積的0.2%，此時吡啶紅球菌通過導料管和第一連接管分別進入第一腔體和第二腔體中，啟動第一腔體內的加熱片，通過加熱片提升第一腔體內污水的溫度，保持溫度在30℃左右，此溫度下合適吡啶紅球菌生長，使之能夠適應吡啶紅球菌在第一腔體內快速繁殖，啟動驅動電機驅動攪拌桿、驅動電機和矩形框轉動，攪拌第一腔體內的污水，使吡啶紅球菌在第一腔體內對污水進行降解，吡啶紅球菌吸收污水中的有機物進行繁殖，并依附于第一腔體內的第一填料層和第三填料層中；S3、當吡啶紅球菌在第一腔體中一定時間后，打開導管上的電磁閥，第一腔體內的污水通過導管進入第二腔體中，附于第一腔體內第一填料層和第三填料層中的吡啶紅球菌暴露在空氣中，吡啶紅球菌充分吸收空氣中的氧氣得以生長繁殖，而第二腔體中的吡啶紅球菌吸收第二腔體中的污水中的有機物進行繁殖，且第三填料層和矩形框繼續轉動，能夠使好氧細菌充分吸收污水中的有機物，并使好氧細菌依附于第二腔體內的第一填料層和第三填料層中，接著關閉導管上的電磁閥，打開第二軟管上的電磁閥，啟動抽水泵，抽水泵通過第二軟管和第三軟管將第二腔體內的污水排入第一腔體中，使第二腔體內的好氧細菌充分吸收空氣中的氧氣得以生長繁殖，第一腔體內的細菌群再次對吸收污水中的有機物進行繁殖，往復循環多次；S4、打開第四軟管上的電磁閥，第一腔體內的污水通過第四軟管進入?yún)捬跸鋬?nèi)，向進料斗內注入纖維單胞菌，纖維單胞菌進入?yún)捬跸渲性跓o氧條件下有效地代謝含氮化合物對污水進行降解，且依附在第二填料層上；S5、接著污水通過第二連接管進入沉淀池中，污水在沉淀池中靜置沉淀，在沉淀過程中，通過把手轉動同步輪轉動，同步輪通過同步帶帶動轉動桿和纏繞筒轉動，纏繞筒纏繞連接繩索帶動浮板向上移動，直至將種植板移動至沉淀池的上方，接著在種植板中種植綠植，種植后，再次將浮板和種植板放置在沉淀池中，浮板在污水的浮力作用下使種植板位于污水的上方，而綠植的根莖能夠延伸至污水中，通過綠植能夠吸收污水上層清水中殘余的的氮、磷等元素，當綠植成長一定時間，達到一定高度后，再次將種植板移出沉淀池中，將綠植取出更換新一批的綠植植株，而生長到一定高度的綠植植株能夠?qū)ν獬鍪�，用于城市交通的綠化，進而一定程度上降低污水的處理成本；S6、接著沉淀池中沉淀后的清水通過出液管排出至中間水池，如果達標即可排放至城市管網排口，如果不達標繼續進行深度處理，沉淀池內沉淀后的淤泥通過排泥管排出、壓濾，電話通知環保局，由其指定派出車輛拉走再度處理。
與現有技術相比，本發明提供了一種雜環廢水生化處理裝置，具備以下有益效果：1、該一種雜環廢水生化處理裝置的第一腔體和第二腔體內均設有多個第一填料層，所述第一腔體的底部內壁設有延伸至第二腔體內的導管，所述增氧箱的一側通過支板固定連接有抽水泵，所述抽水泵的出液口固定套設有延伸至第一腔體內的第三軟管，所述抽水泵的進液口固定套設有第二軟管和第一軟管，且第一軟管的一端延伸至進水箱內，通過啟動抽水泵和導管的配合能夠使污水在第一腔體和第二腔體中往復流動，進而能夠使第一腔體和第二腔體中的菌群能夠在吸收污水中有機物生長繁殖后充分接觸空氣，并吸收空氣中的氧氣進行快速繁殖。
2、該一種雜環廢水生化處理裝置的沉淀池內滑動連接有浮板，所述浮板的頂部設有種植板，所述種植板內設有多個用于吸收污水中氮、磷等元素的綠植，通過綠植能夠?qū)Τ恋砗蟮那逅袣埩舻牡�、磷等元素近進行吸收，且綠植長大后還能夠出售用于綠化城市，進而能夠降低污水處理的成本。
3、該一種雜環廢水生化處理裝置的增氧箱的一側設有導料管，所述導料管的頂端固定連接有盛料箱，所述導料管的一側設有兩個第一連接管，且兩個第一連接管的另一端分別延伸至第一腔體和第二腔體內，通過導料管和第一連接管能夠向第一腔體和第二腔體內注入適量的吡啶紅球菌。
4、該一種雜環廢水生化處理裝置的第一腔體內轉動連接有攪拌桿，且攪拌桿的底端與第二腔體的底部內壁轉動連接，所述攪拌桿的外壁固定套設有多個矩形框，且多個矩形框分別位于第一腔體和第二腔體內，所述矩形框內設有第三填料層，在攪拌桿和矩形框攪拌污水時，還能夠使依附在第三填料層上的菌群充分吸收污水中有機物進行繁殖，提高菌群降解污水的效率。
本發明結構簡單，通過抽水泵與導管的配合能夠使第一腔體和第二腔體內的污水交替流動，使第一腔體和第二腔體內的好氧細菌能夠充分吸收氧氣，降低持續注入氧氣產生的成本，且通過綠植能夠?qū)ξ粘恋砗蟮那逅袣埩舻牡�、磷等元素，另外在綠植吸收氮、磷等元素成長后還能夠出售用于降低污水處理的成本。
（發明人：黎標;楊海君;胡麗;周勤;胡靜;孫建江;符林）
