公布日：2022.11.01
申請日：2022.08.04
分類號：C02F9/06(2006.01)I;C02F1/461(2006.01)N;C02F1/66(2006.01)N;C02F1/44(2006.01)N;C02F101/20(2006.01)N
摘要
本發明公開了酸性含銅廢水的處理系統以及處理方法，解決了現有技術存在的處理效率低、回收銅產品的品質差、成本高的技術問題。酸性含銅廢水的處理系統，包括：過濾單元，所述過濾單元處理酸性含銅廢水并輸出濾液；濃縮單元，所述濃縮單元處理濾液并輸出濃縮液；第一分離單元，所述第一分離單元調節濃縮液的pH并通過固液分離處理輸出清液；第二分離單元，所述第二分離單元調節第一清液的pH并通過固液分離處理輸出固體；富集單元，所述富集單元處理固體并輸出銅離子的富集液；還原單元，所述還原單元處理銅離子的富集液并輸出銅單質。酸性含銅廢水的處理方法，采用上述的處理系統。
權利要求書

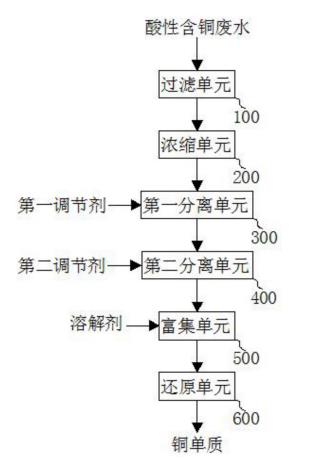

1.酸性含銅廢水的處理系統，其特征在于：包括：過濾單元(100)，所述過濾單元(100)處理酸性含銅廢水并輸出濾液；濃縮單元(200)，所述濃縮單元(200)處理濾液并輸出濃縮液；第一分離單元(300)，所述第一分離單元(300)調節濃縮液的pH并通過固液分離處理輸出清液；第二分離單元(400)，所述第二分離單元(400)調節第一清液的pH并通過固液分離處理輸出固體；富集單元(500)，所述富集單元(500)處理固體并輸出銅離子的富集液；還原單元(600)，所述還原單元(600)處理銅離子的富集液并輸出銅單質。
2.如權利要求1所述的酸性含銅廢水的處理系統，其特征在于：所述過濾單元(100)包括過濾設備；所述濃縮單元(200)包括膜分離設備。
3.如權利要求1所述的酸性含銅廢水的處理系統，其特征在于：所述第一分離單元(300)包括：第一調節池，用于使?jié)饪s液和第一調節劑進行反應并輸出第一固液混合物；第一加料設備，用于向第一調節池中輸入第一調節劑；第一固液分離設備，用于對第一固液混合物進行固液分離并輸出清液。
4.如權利要求1所述的酸性含銅廢水的處理系統，其特征在于：所述第二分離單元(400)包括：第二調節池，用于使清液和第二調節劑進行反應并輸出第二固液混合物；第二加料設備，用于向第二調節池中輸入第二調節劑；第二固液分離設備，用于對第二固液混合物進行固液分離并輸出固體。
5.如權利要求1所述的酸性含銅廢水的處理系統，其特征在于：所述富集單元(500)包括：反應池，用于使固體和溶解劑進行反應并輸出銅離子的富集液；第三加料設備，用于向反應池中輸入溶解劑。
6.如權利要求1所述的酸性含銅廢水的處理系統，其特征在于：還包括凈化單元(700)，所述凈化單元(700)處理固體并去除固體中的雜質和陰離子還原單元(600)還原單元(600)。
7.如權利要求6所述的酸性含銅廢水的處理系統，其特征在于：所述凈化單元(700)包括：洗滌池，用于使固體和洗滌水反應并輸出第三固液混合物；加水設備，用于向洗滌池中輸入洗滌水；第三固液分離設備，用于對第三固液混合物進行固液分離并向富集單元(500)輸出凈化后的固體。
8.如權利要求1所述的酸性含銅廢水的處理系統，其特征在于：所述還原單元(600)包括旋流電積設備。
9.酸性含銅廢水的處理方法，其特征在于：采用權利要求1-8之一所述的處理系統。
10.如權利要求9所述的酸性含銅廢水的處理方法，其特征在于：所述濃縮液中銅離子的濃度為5-20g/L；所述第一分離單元(300)調節濃縮液的pH為3-5；所述第二分離單元(400)調節第一清液的pH為6-9；所述富集單元(500)處理固體的pH為0-3，溫度為10-60℃，時間為0.5-2h。
發明內容
本發明的主要目的在于提供酸性含銅廢水的處理系統以及處理方法，以解決現有技術存在的處理效率低、回收銅產品的品質差、成本高的技術問題。
為了實現上述目的，根據本發明的第一個方面，提供了酸性含銅廢水的處理系統，技術方案如下：
酸性含銅廢水的處理系統，包括：過濾單元，所述過濾單元處理酸性含銅廢水并輸出濾液；濃縮單元，所述濃縮單元處理濾液并輸出濃縮液；第一分離單元，所述第一分離單元調節濃縮液的pH并通過固液分離處理輸出清液；第二分離單元，所述第二分離單元調節第一清液的pH并通過固液分離處理輸出固體；富集單元，所述富集單元處理固體并輸出銅離子的富集液；還原單元，所述還原單元處理銅離子的富集液并輸出銅單質。
作為本發明第一方面的進一步改進：所述過濾單元包括過濾設備。
作為本發明第一方面的進一步改進：所述濃縮單元包括膜分離設備。
作為本發明第一方面的進一步改進：所述第一分離單元包括：第一調節池，用于使?jié)饪s液和第一調節劑進行反應并輸出第一固液混合物；第一加料設備，用于向第一調節池中輸入第一調節劑；第一固液分離設備，用于對第一固液混合物進行固液分離并輸出清液。
作為本發明第一方面的進一步改進：所述第二分離單元包括：第二調節池，用于使清液和第二調節劑進行反應并輸出第二固液混合物；第二加料設備，用于向第二調節池中輸入第二調節劑；第二固液分離設備，用于對第二固液混合物進行固液分離并輸出固體。
作為本發明第一方面的進一步改進：所述富集單元包括：反應池，用于使固體和溶解劑進行反應并輸出銅離子的富集液；第三加料設備，用于向反應池中輸入溶解劑。
作為本發明第一方面的進一步改進：還包括凈化單元，所述凈化單元處理固體并去除固體中的雜質和陰離子。
作為本發明第一方面的進一步改進：所述凈化單元包括：洗滌池，用于使固體和洗滌水反應并輸出第三固液混合物；加水設備，用于向洗滌池中輸入洗滌水；第三固液分離設備，用于對第三固液混合物進行固液分離并向富集單元輸出凈化后的固體。
作為本發明第一方面的進一步改進：所述還原單元包括旋流電積設備。
為了實現上述目的，根據本發明的第二個方面，還提供了酸性含銅廢水的處理方法，技術方案如下：
酸性含銅廢水的處理方法，采用上述第一方面所述的處理系統。
作為本發明第二方面的進一步改進：所述濃縮液中銅離子的濃度為5-20g/L；所述第一分離單元調節濃縮液的pH為3-5；所述第二分離單元調節第一清液的pH為6-9；所述富集單元處理固體的pH為0-3，溫度為10-60℃，時間為0.5-2h。
本發明具有以下優勢：采用過濾單元去除廢水中的固體顆粒和懸浮物，提升后續單元的工作效率。通過對廢水進行濃縮，不僅顯著減少了后續單元的處理量，節省了設備空間，而且提升了銅離子的濃度，有助于降低銅單質回收過程的電能消耗。通過第一分離單元脫除了絕大多數高價金屬離子，有助于提升銅離子的純度，進而提升銅單質產品的品質。通過第二分離單元脫除了絕大多數對陽極有害的陰離子，延長了陽極壽命，并減少了有害氣體氯氣的產生。通過富集單元得到濃度較高的銅離子的富集液，可顯著提升銅單質的回收效率。由此可見，本發明的各級單元協同合作，工藝簡單，設備投入成本低，既高效又環保，運行成本低且銅產品的品質高，具有極強的實用性，尤其適合于對酸性含銅廢水尤其是銅離子濃度在500mg/L以下鍍銅廢水進行處理。
（發明人：宋岱峰）
