公布日：2022.09.30
申請日：2021.03.25
分類號：C02F9/02(2006.01)I
摘要
本發明公開了一種高效回收廢水的凈水系統，其特征在于，包括進水電磁閥、低壓泵、原水箱、石英砂過濾器、活性炭過濾器、PP棉過濾器、高壓泵、電磁閥、膜過濾系統、回收系統、凈水箱、后置活性炭過濾器、控制系統、數據處理系統。所述回收系統包括有濃水水質在線監測器、第一濃水進水電磁閥、濃水增壓泵、第二濃水進水電磁閥、濃水比、廢水回收管道、廢水回收泵、粗過濾器、廢水回收桶和廢水增壓泵。所述濃水水質監測器可以實時監測水質情況并將監測數據傳輸至數據處理系統，數據處理系統將測量值取平均值與預設值a和預設值b進行對比，根據數值情況，凈水系統會自動對過濾后產生的濃水進行合理的處理，提高了水的使用效率，減少水的浪費。
權利要求書

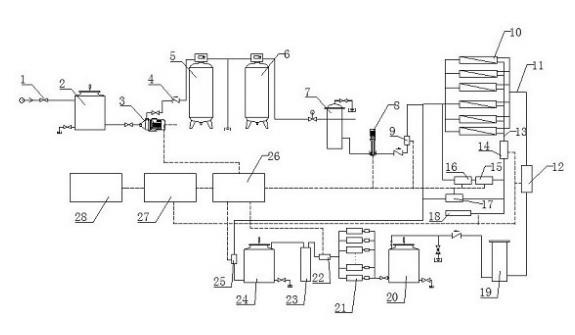

1.一種高效回收廢水的凈水系統，其特征在于，包括進水電磁閥、低壓泵、原水箱、石英砂過濾器、活性炭過濾器、PP棉過濾器、高壓泵、電磁閥、膜過濾系統、回收系統、凈水箱、后置活性炭過濾器、控制系統、數據處理系統；所述回收系統包括有濃水水質在線監測器、第一濃水進水電磁閥、濃水增壓泵、第二濃水進水電磁閥、濃水比、廢水回收管道、廢水回收泵、粗過濾器、廢水回收桶和廢水增壓泵；所述膜過濾系統包括有凈水進水口、膜過濾器、凈水出口、濃水出口、凈水水質在線監測器；所述進水電磁閥與原水箱連接，所述原水箱與石英砂過濾器之間設置有低壓泵，所述石英砂過濾器與活性炭過濾器和PP棉過濾器順次連接，所述PP棉過濾器與膜過濾系統之間設置有增壓泵和電磁閥，所述膜過濾系統的與后置活性炭過濾器之間設置有凈水水質在線監測系統，所述后置活性炭過濾器與凈水箱連接，凈水箱與用戶端連接。
2.根據權利要求1所述的一種高效回收廢水的凈水系統，其特征在于，所述膜過濾器又多個反滲透膜或納濾膜過濾器串聯或并聯組成。
3.根據權利要求1所述的一種高效回收廢水的凈水系統，其特征在于，所述濃水水質在線監測器一端與膜過濾系統的濃水出口連接，一端分別于第一濃水進水電磁閥、第二濃水進水電磁閥和濃水比連接，所述第一濃水進水電磁閥與濃水增壓泵連接，所述濃水增壓泵與膜過濾系統的凈水進水口連接。
4.根據權利要求1所述的一種高效回收廢水的凈水系統，其特征在于，所述廢水回收管道與用戶端連接，之間設置有廢水回收泵，廢水回收泵和廢水增壓泵之間設置有粗過濾器和廢水回收桶，所述廢水增壓泵與膜過濾系統進水口連接。
5.根據權利要求1所述的一種高效回收廢水的凈水系統，其特征在于，所述凈水水質在線監測器包括有TDS測試探針和COD測試探針以及樣品槽，所述濃水水質在線監測器包括有有TDS測試探針和COD測試探針以及樣品槽。
6.根據權利要求1所述的一種高效回收廢水的凈水系統，其特征在于，所述濃水水質在線監測器檢測值設置預設最小值a和預設最大值b。
7.根據權利要求1所述的一種高效回收廢水的凈水系統，其特征在于，所述數據處理系統與濃水水質在線監測系統和凈水水質在線監測系統信號連接，所述數據處理系統與控制系統和可移動終端信號連接，所述控制系統與進水電磁閥、低壓泵、高壓泵、電磁閥、第一濃水進水電磁閥、濃水增壓泵、第二濃水進水電磁閥、廢水回收泵、廢水增壓泵信號連接。
發明內容
為了克服上述實際問題，本發明提出一種高效回收廢水的凈水系統，可以對凈水器產生濃水以及人們使用的可再用廢水進行回收再利用。
為了實現上述目的，本發明提供了如下方案：一種高效回收廢水的凈水系統，其特征在于，包括進水電磁閥、原水箱、石英砂過濾器、活性炭過濾器、PP棉過濾器、膜過濾系統、回收系統、凈水箱、后置活性炭過濾器、控制系統、數據處理系統；回收系統包括有濃水水質在線監測器、第一濃水進水電磁閥、濃水增壓泵、第二濃水進水電磁閥、濃水比、廢水回收管道、廢水回收泵、粗過濾器、廢水回收桶和廢水增壓泵；所述膜過濾系統包括有凈水進水口、膜過濾器、凈水出口、濃水出口、凈水水質在線監測器；所述進水電磁閥與原水箱連接，所述原水箱與石英砂過濾器之間設置有低壓泵，所述石英砂過濾器與活性炭過濾器和PP棉過濾器順次連接，所述PP棉過濾器與膜過濾系統之間設置有增壓泵和電磁閥，所述膜過濾系統的與后置活性炭過濾器之間設置有凈水水質在線監測系統，所述后置活性炭過濾器與凈水箱連接，凈水箱與用戶端連接。
優選的，所述膜過濾器又多個反滲透膜或納濾膜過濾器串聯或并聯組成。
優選的，所述濃水水質在線監測器一端與膜過濾系統的濃水出口連接，一端分別于第一濃水進水電磁閥、第二濃水進水電磁閥和濃水比連接，所述第一濃水進水電磁閥與濃水增壓泵連接，所述濃水增壓泵與膜過濾系統的凈水進水口連接。
優選的，所述廢水回收管道與用戶端連接，之間設置有廢水回收泵，廢水回收泵和廢水增壓泵之間設置有粗過濾器和廢水回收桶，所述廢水增壓泵與膜過濾系統進水口連接。
優選的，所述凈水水質在線監測器包括有TDS測試探針和COD測試探針以及樣品槽，所述濃水水質在線監測器包括有TDS測試探針和COD測試探針以及樣品槽。
優選的，所述濃水水質在線監測器檢測值設置預設最小值a和預設最大值b。
優選的，所述數據處理系統與濃水水質在線監測系統和凈水水質在線監測系統信號連接，所述數據處理系統與控制系統和可移動終端信號連接，所述控制系統與進水電磁閥、低壓泵、高壓泵、電磁閥、第一濃水進水電磁閥、濃水增壓泵、第二濃水進水電磁閥、廢水回收泵、廢水增壓泵信號連接。
本發明具有以下有益效果：本發明通過設置回收系統增加對廢水的再利用，提高水的利用率，所述當所述濃水水質在線監測器檢測的TDS和COD數值傳輸至數據處理系統，數據處理系統將測量值取平均值與預設值a和預設值b進行對比，當平均值小于預設值a時，則膜有堵塞情況，第一濃水進水電磁閥和濃水增壓泵打開，利用水的壓力沖洗膜過濾器，起到清潔作用，增加膜過濾器的使用壽命；當檢測的平均數值大于預設值a小于預設值b時，膜正常使用，此時第二濃水進水電磁閥打開，將濃水通過膜過濾器再過濾繼續使用；當檢測的平均值大于預設值b時，濃水將從濃水比排出。與此同時，設置廢水回收管道與用戶端連接，通過回收可再次使用的廢水，再過濾之后重新使用，大大提高了水的回收效率與使用率，并且全程可通過設備自動實現減少人工成本。
（發明人：李佳佳;董平）
