公布日：2022.09.30
申請日：2022.07.20
分類號：C02F9/14(2006.01)I;C02F1/24(2006.01)N;C02F1/40(2006.01)N;C02F1/44(2006.01)N;C02F1/467(2006.01)N;C02F1/52(2006.01)N;
C02F1/56(2006.01)N;C02F3/30(2006.01)N;C02F101/16(2006.01)N;C02F101/30(2006.01)N
摘要
本發明公開了一種難降解有機廢水處理工藝，涉及環保處理技術領域。本發明包括隔油池、氣浮系統、生化系統以及電催化氧化系統，所述隔油池一端通過管道連接著第一提升泵，所述第一提升泵另一側通過管道連接著氣浮系統，所述氣浮系統一端通過管道連接有生化系統，且生化系統另一側通過管道連接著第二提升泵，所述第二提升泵另一側通過管道連接著電催化氧化系統。本發明與現有的相比該裝置操作簡便、高效快速的處理含油廢水；可根據出水水質要求，靈活地與其他水處理工藝相結合；生化系統采用TWC生物蠟聯合活性污泥處理廢水，保證系統運行穩定，出水穩定達標，從而更具有實用性。
權利要求書

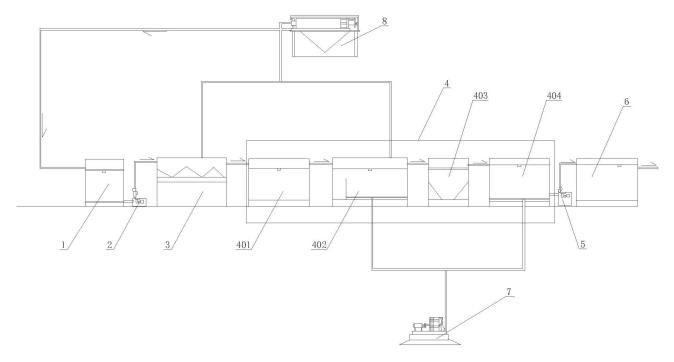

1.一種難降解有機廢水處理工藝，其特征在于，包括隔油池(1)、氣浮系統(3)、生化系統(4)以及電催化氧化系統(6)，所述隔油池(1)一端通過管道連接著第一提升泵(2)，所述第一提升泵(2)另一側通過管道連接著氣浮系統(3)，所述氣浮系統(3)一端通過管道連接有生化系統(4)，且生化系統(4)另一側通過管道連接著第二提升泵(5)，所述第二提升泵(5)另一側通過管道連接著電催化氧化系統(6)，所述電催化氧化系統(6)遠離第二提升泵(5)的一側固定設置有用于導出液體的管道。
2.根據權利要求1所述的一種難降解有機廢水處理工藝，其特征在于，所述生化系統(4)包括水解酸化池(401)、AO池(402)、二沉池(403)和MBR池(404)，所述氣浮系統(3)遠離第一提升泵(2)的一側通過管道連接著水解酸化池(401)，所述水解酸化池(401)另一端通過管道連接著AO池(402)，所述AO池(402)另一側通過管道連接著二沉池(403)，所述二沉池(403)另一側通過管道連接著MBR池(404)，所述MBR池(404)遠離二沉池(403)的一側通過管道固定連接著第二提升泵(5)。
3.根據權利要求2所述的一種難降解有機廢水處理工藝，其特征在于，所述水解酸化池(401)內設置有厭氧污泥，且有機廢水在水解酸化池(401)內的有效停留時間不小于八個小時，所述AO池(402)內設置有活性污泥，且有機廢水在AO池(402)內的有效停留時間不小于十二個小時，所述二沉池(403)內存蓄有機廢水的有效時間不小于四個小時，所述MBR池(404)內部設置有用以攔截懸浮物的中空纖維膜，且有機廢水在MBR池(404)內的有效停留時間不小于三個小時。
4.根據權利要求2所述的一種難降解有機廢水處理工藝，其特征在于，所述生化系統(4)的各個部分中設置有排泥管，且所述氣浮系統(3)與生化系統(4)的排泥管均固定連接有同一污泥壓濾機(8)，所述污泥壓濾機(8)另一端壓濾液出口通過管道固定連接著隔油池(1)。
5.根據權利要求2所述的一種難降解有機廢水處理工藝，其特征在于，所述AO池(402)和MBR池(404)固定連通有鼓風機(7)，使得AO池(402)和MBR池(404)能通過鼓風機(7)提供曝氣。
6.根據權利要求2所述的一種難降解有機廢水處理工藝，其特征在于，所述生化系統(4)內部設置有可在惡劣的水污染環境下促進活性污泥繁殖生長并修復水生態系統健康的TWC生物蠟，通過TWC生物蠟聯合活性污泥處理廢水，提升生化系統(4)污泥活性。
7.根據權利要求2所述的一種難降解有機廢水處理工藝，其特征在于，所述隔油池(1)和氣浮系統(3)主體部分均采用不銹鋼材質。
8.根據權利要求2所述的一種難降解有機廢水處理工藝，其特征在于，所述生化系統(4)的各個部分采用碳鋼材質，且內襯環氧樹脂。
9.根據權利要求1所述的一種難降解有機廢水處理工藝，其特征在于，所述氣浮系統(3)內部采用絮凝劑PAC、PAM以及破乳劑，使得氣浮系統(3)能夠去除水體中COD、懸浮物、油等污染物。
10.根據權利要求1所述的一種難降解有機廢水處理工藝，其特征在于，所述電催化氧化系統(6)利用外框架、反應器、銅排、導電排、電極板、擋水板和配套管路排配合作用，采用催化氧化惰性電極，且電極橫截面為馬蹄狀。
發明內容
本發明的目的在于：為解決上述背景中的問題，本發明提供了一種難降解有機廢水處理工藝。
本發明為了實現上述目的具體采用以下技術方案：
一種難降解有機廢水處理工藝，包括隔油池、氣浮系統、生化系統以及電催化氧化系統，所述隔油池一端通過管道連接著第一提升泵，所述第一提升泵另一側通過管道連接著氣浮系統，所述氣浮系統一端通過管道連接有生化系統，且生化系統另一側通過管道連接著第二提升泵，所述第二提升泵另一側通過管道連接著電催化氧化系統，所述電催化氧化系統遠離第二提升泵的一側固定設置有用于導出液體的管道。
進一步地，所述生化系統包括水解酸化池、AO池、二沉池和MBR池，所述氣浮系統遠離第一提升泵的一側通過管道連接著水解酸化池，所述水解酸化池另一端通過管道連接著AO池，所述AO池另一側通過管道連接著二沉池，所述二沉池另一側通過管道連接著MBR池，所述MBR池遠離二沉池的一側通過管道固定連接著第二提升泵。
進一步地，所述生化系統中有機廢水在水解酸化池內的有效停留時間不小于八個小時，在AO池內的有效停留時間不小于十二個小時，在二沉池內的有效停留時間不小于四個小時，在MBR池內的有效停留時間不小于三個小時。
進一步地，所述生化系統中設置有排泥管，且所述氣浮系統與生化系統的排泥管均固定連接有同一污泥壓濾機，所述污泥壓濾機另一端壓濾液出口通過管道固定連接著隔油池。
進一步地，所述AO池和MBR池固定連通有鼓風機，使得AO池和MBR池能通過鼓風機提供曝氣。
進一步地，所述生化系統內部設置有可在惡劣的水污染環境下促進活性污泥繁殖生長并修復水生態系統健康的TWC生物蠟，通過TWC生物蠟聯合活性污泥處理廢水，提升生化系統污泥活性。
進一步地，所述隔油池和氣浮系統主體部分均采用不銹鋼材質。
進一步地，所述生化系統的各個部分采用碳鋼材質，且內襯環氧樹脂。
進一步地，所述氣浮系統內部采用絮凝劑PAC、PAM以及破乳劑，使得氣浮系統能夠去除水體中COD、懸浮物、油等污染物。
進一步地，所述電催化氧化系統利用外框架、反應器、銅排、導電排、電極板、擋水板和配套管路排配合作用，采用催化氧化惰性電極，且電極橫截面為馬蹄狀。
本發明為一種難降解有機廢水處理工藝，本水處理工藝進行廢水處理的步驟包括：
步驟1)含油廢水首先進入隔油池，實現浮油與廢水分離，同時隔油池可調節水量，保證后續工藝穩定運行，分離出來的浮油由污水廠運營人員定時處理；
步驟2)含油廢水在隔油池通過提升泵進入氣浮系統，同時投加PAC、PAM陽離子和破乳劑，完成含油廢水的絮凝、脫色以及油水分離。經過處理的廢水進入生化系統，同時氣浮系統產生懸浮物通過刮渣器收集后排出，由污泥壓濾機處理；
步驟3)處理后的含油廢水進入水解酸化池，含油廢水在生化系統水解酸化池與厭氧污泥充分接觸，去除廢水中難降解有機物，提高廢水可生化性；
步驟4)處理后的含油廢水進入AO池，通過曝氣與活性污泥發生生化反應，去除水體中大部分的COD、氨氮、總氮以及總磷；
步驟5)含油廢水經過AO池處理后進入二沉池，實現泥水分離，廢水進入MBR池，而活性污泥沉淀通過污泥回流泵回流到AO池前端；
步驟6)含油廢水在MBR池通過中空纖維膜攔截水體中的懸浮物，處理后的廢水進入電催化氧化系統，而MBR攔截的懸浮物通過污泥泵回流到AO池前端；
步驟7)含油廢水經過生化系統處理進入電催化氧化系統，水體中主要污染物被進一步去除，出水水質可達到北京市污水排放B級標準；
步驟8)氣浮系統、水解酸化池和AO池產生的排放污泥由污泥壓濾機處理，壓濾液回流至隔油池進行重新處理。
步驟9)AO池和MBR池由鼓風機提供曝氣。
步驟10)如果出水水質需達到凈水標準，電催化氧化系統出水需進入反滲透膜處理。
本發明的有益效果如下：
本發明水處理工藝與傳統工藝的不同之處在于：操作簡便、高效快速的處理含油廢水；可根據出水水質要求，靈活地與其他水處理工藝相結合；生化系統采用TWC生物蠟聯合活性污泥處理廢水，保證系統運行穩定，出水穩定達標，從而更具有實用性。
（發明人：任海飛;謝添）
